Arduino - Piscar Vários LEDs

Este tutorial ensina você a programar um Arduino para fazer vários LEDs piscarem ao mesmo tempo sem usar a função delay. O tutorial traz o código de duas formas:

Arduino piscando vários LEDs
Arduino piscando vários LEDs usando arrays.

Vamos usar três LEDs como exemplo. Você pode modificar facilmente o código para dois LEDs, quatro LEDs ou até mais.

Hardware Necessário

1	×	Arduino Uno R3
1	×	Cabo USB 2.0 tipo A/B (para PC com USB-A)
1	×	Cabo USB 2.0 tipo C/B (para PC com USB-C)
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	(Alternativa) Button and LED Kit
1	×	220Ω Resistor
1	×	Protoboard
1	×	Fios Jumper
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino Uno
1	×	(Recomendado) Shield de Protoboard para Arduino Uno
1	×	(Recomendado) Case para Arduino Uno
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.

Sobre o LED

Temos um tutorial detalhado sobre LED, com a pinagem do hardware, o princípio de funcionamento, a ligação com o Arduino e instruções de código. Saiba mais aqui:

Tutorial Arduino - LED

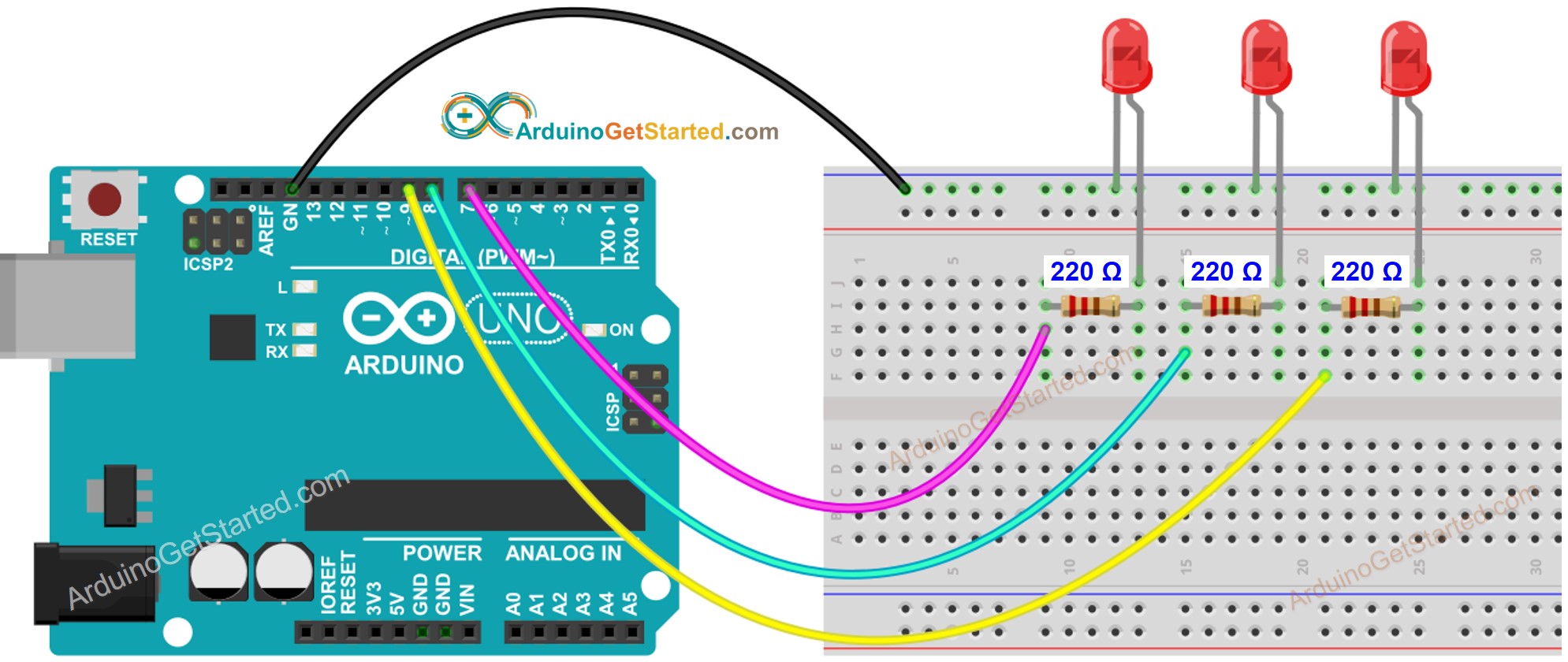

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Código Arduino - Piscar Vários LEDs

Para piscar vários LEDs ao mesmo tempo, não podemos depender da função delay(). Isso porque usar delay() bloqueia a execução de outros códigos, o que nos impede de piscar vários LEDs ao mesmo tempo. Em vez disso, usamos a função millis() para gerenciar os timestamps de forma eficaz.

Para iniciantes, gerenciar timestamps enquanto pisca vários LEDs pode ser difícil. Felizmente, a biblioteca ezLED simplifica esse processo, gerenciando os timestamps internamente. Assim, quem usa a biblioteca não precisa se preocupar com os timestamps. Além disso, usar um array de LEDs pode deixar o código mais claro e conciso.

/* * Este código de Arduino foi desenvolvido por pt.newbiely.com * Este código de Arduino é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino/arduino-blink-multiple-led */ #include <ezLED.h> // ezLED library by ArduinoGetStarted.com #define PIN_LED_1 7 // The Arduino pin connected to LED 1 #define PIN_LED_2 8 // The Arduino pin connected to LED 2 #define PIN_LED_3 9 // The Arduino pin connected to LED 3 ezLED led1(PIN_LED_1); // create ezLED object that attach to pin PIN_LED_1 ezLED led2(PIN_LED_2); // create ezLED object that attach to pin PIN_LED_2 ezLED led3(PIN_LED_3); // create ezLED object that attach to pin PIN_LED_3 void setup() { Serial.begin(9600); led1.blink(500, 500); // 500ms ON, 500ms OFF, blink immediately led2.blink(200, 800); // 200ms ON, 800ms OFF, blink immediately led3.blink(800, 200); // 800ms ON, 200ms OFF, blink immediately } void loop() { led1.loop(); // MUST call the led1.loop() function in loop() led2.loop(); // MUST call the led2.loop() function in loop() led3.loop(); // MUST call the led3.loop() function in loop() // DO SOMETHING HERE }

Passos Rápidos

Faça a ligação conforme a imagem acima.
Conecte a placa Arduino ao seu PC por meio de um cabo USB
Abra o Arduino IDE no seu PC.
Selecione a placa Arduino correta (por exemplo, Arduino Uno) e a porta COM.
Clique no ícone Libraries na barra esquerda do Arduino IDE.
Pesquise “ezLED” e encontre a biblioteca de LED da ArduinoGetStarted
Clique no botão Install para instalar a biblioteca ezLED.

Copie o código acima e cole-o no Arduino IDE.
Compile e carregue o código na placa Arduino clicando no botão Upload do Arduino IDE

Como carregar o código Arduino no Arduino IDE

Observe o estado dos LEDs

Código Arduino - Piscar Vários LEDs Usando Array

Podemos melhorar o código acima usando um array de LEDs. O código a seguir usa esse array para gerenciar os objetos LED.

/* * Este código de Arduino foi desenvolvido por pt.newbiely.com * Este código de Arduino é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino/arduino-blink-multiple-led */ #include <ezLED.h> // ezLED library by ArduinoGetStarted.com #define NUM_LED 3 // three LEDs #define PIN_LED_1 7 // The Arduino pin connected to LED 1 #define PIN_LED_2 8 // The Arduino pin connected to LED 2 #define PIN_LED_3 9 // The Arduino pin connected to LED 3 ezLED ledArray[NUM_LED] = { ezLED(PIN_LED_1), // create ezLED object that attach to pin PIN_LED_1 ezLED(PIN_LED_2), // create ezLED object that attach to pin PIN_LED_2 ezLED(PIN_LED_3) // create ezLED object that attach to pin PIN_LED_3 }; void setup() { Serial.begin(9600); ledArray[0].blink(500, 500); // 500ms ON, 500ms OFF, blink immediately ledArray[1].blink(200, 800); // 200ms ON, 800ms OFF, blink immediately ledArray[2].blink(800, 200); // 800ms ON, 200ms OFF, blink immediately } void loop() { for (int i = 0; i < NUM_LED; i++) ledArray[i].loop(); // MUST call the led.loop() function in loop() // DO SOMETHING HERE }

Usando a biblioteca ezLED, podemos piscar vários LEDs de forma flexível, assim:

Piscar vários LEDs com frequências diferentes
Piscar vários LEDs com tempos de início diferentes
Piscar cada LED durante um período de tempo
Piscar cada LED um número de vezes (ciclos)

Veja o código de exemplo na biblioteca.

Vídeo
