Arduino - Sensor de Temperatura TMP36
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Sensor de Temperatura TMP36

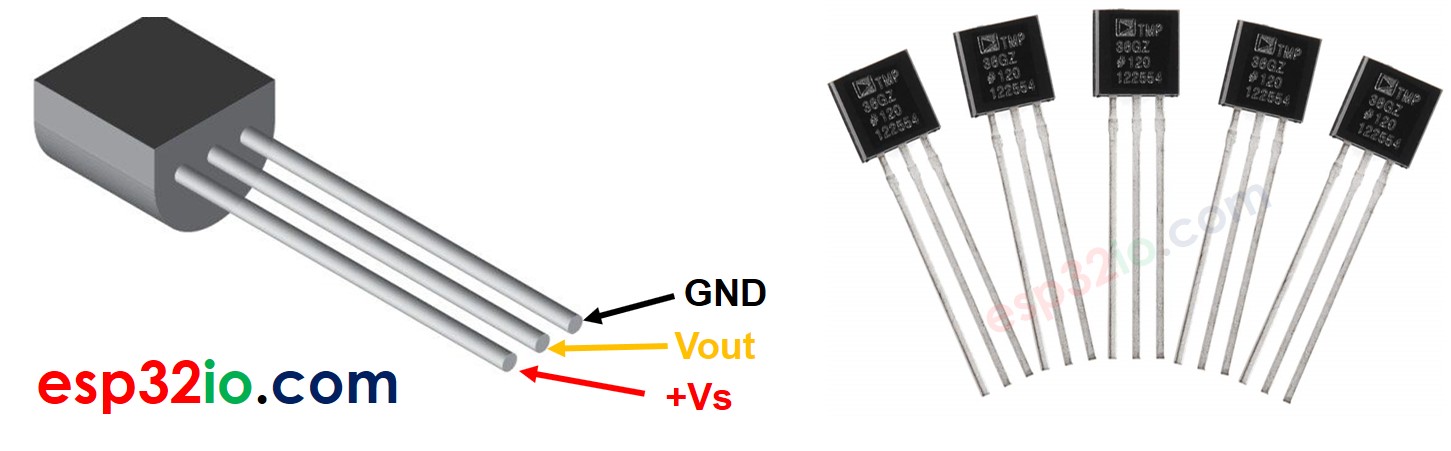

Pinagem
O sensor de temperatura TMP36 tem três pinos:
- Pino GND: precisa ser conectado ao GND (0V)
- Pino +Vs: precisa ser conectado ao VCC (5V). É a alimentação do sensor, que pode variar de 2.7V a 5.5V.
- Pino Vout: pino de sinal que fornece a tensão de saída linearmente proporcional à temperatura; deve ser conectado a um pino analógico do Arduino.
Como Funciona
O TMP36 fornece uma tensão de saída linearmente proporcional à temperatura em graus Celsius. O fator de escala de saída do TMP36 é de 10 mV/°C, com um deslocamento (offset) de 500 mV (a saída é de 500 mV a 0°C). Isso significa que a temperatura é calculada subtraindo 500 da tensão (mV) no pino de saída e, em seguida, dividindo o resultado por 10.

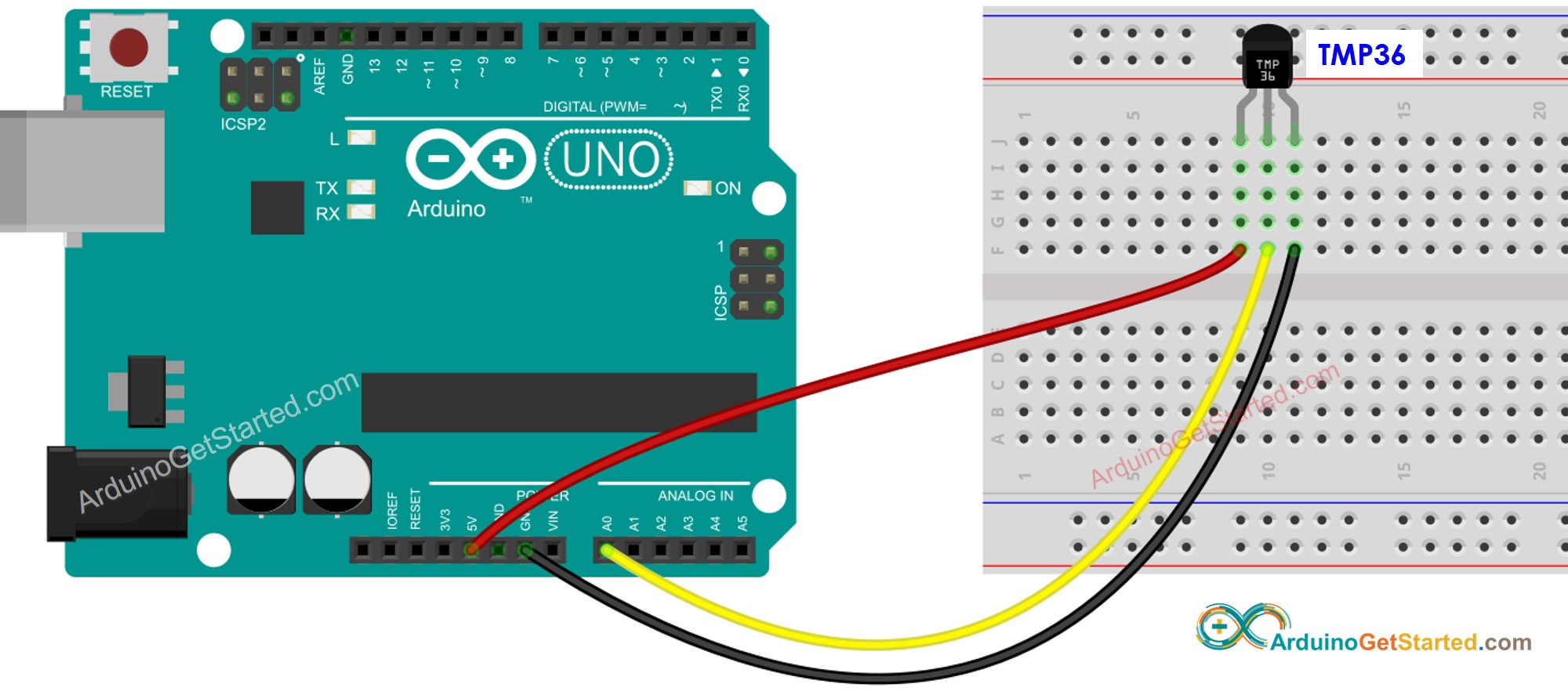

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Como Programar o Sensor de Temperatura TMP36
- Obtenha o valor ADC do sensor de temperatura usando a função analogRead().
int adcVal = analogRead(PIN_TMP36);
- Converta o valor ADC em tensão em volts
// Replace 5.0 with 3.3, if you are using a 3.3V Arduino
float voltage = adcVal * (5.0 / 1024.0);
- Converta a tensão em temperatura em Celsius
float tempC = (voltage - 0.5) * 100;
- (Opcional) Converta Celsius para Fahrenheit
float tempF = tempC * 9 / 5 + 32;
Código Arduino
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-tmp36-temperature-sensor
*/
#define ADC_VREF 5.0 // in volt
#define ADC_RESOLUTION 1024.0
#define PIN_TMP36 A0
void setup() {
Serial.begin(9600);
}
void loop() {
// get the ADC value from the TMP36 temperature sensor
int adcVal = analogRead(PIN_TMP36);
// convert the ADC value to voltage
float voltage = adcVal * (ADC_VREF / ADC_RESOLUTION);
// convert the voltage to the temperature in Celsius
float tempC = (voltage - 0.5) * 100;
// convert the Celsius to Fahrenheit
float tempF = tempC * 9 / 5 + 32;
// print the temperature in the Serial Monitor:
Serial.print("TMP36 Temperature: ");
Serial.print(tempC); // print the temperature in Celsius
Serial.print("°C");
Serial.print(" ~ "); // separator between Celsius and Fahrenheit
Serial.print(tempF); // print the temperature in Fahrenheit
Serial.println("°F");
delay(1000);
}
Passos Rápidos
- Copie o código acima e abra-o no Arduino IDE
- Clique no botão Upload no Arduino IDE para carregar o código no Arduino
- Segure o sensor com a mão
- Veja o resultado no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno' on 'COM15')
New Line
9600 baud
TMP36 Temperature: 26.31°C ~ 79.36°F
TMP36 Temperature: 26.44°C ~ 79.59°F
TMP36 Temperature: 26.50°C ~ 79.70°F
TMP36 Temperature: 26.56°C ~ 79.81°F
TMP36 Temperature: 27.06°C ~ 80.71°F
TMP36 Temperature: 27.75°C ~ 81.95°F
TMP36 Temperature: 28.37°C ~ 83.07°F
TMP36 Temperature: 29.00°C ~ 84.20°F
TMP36 Temperature: 29.56°C ~ 85.21°F
TMP36 Temperature: 30.00°C ~ 86.00°F
TMP36 Temperature: 30.31°C ~ 86.56°F
TMP36 Temperature: 30.62°C ~ 87.12°F
TMP36 Temperature: 30.87°C ~ 87.57°F
Melhorando a Precisão da Temperatura

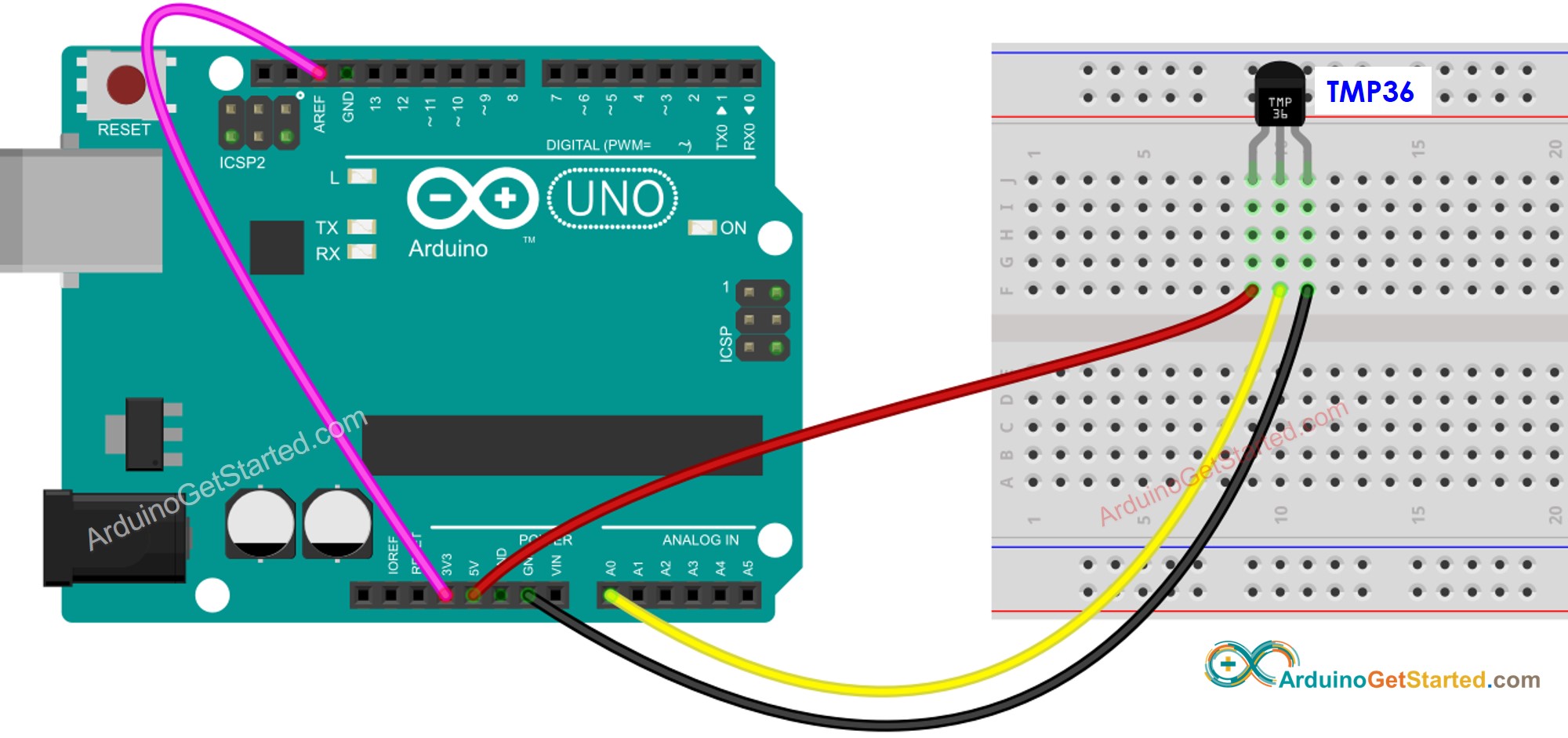

No código acima, usamos a tensão de referência padrão do ADC (5V~5000mV). Podemos aumentar a resolução da temperatura mudando a tensão de referência para 3.3V (3300mV). Essa tensão de referência pode ser alterada conectando os dois pinos 3.3V e AREF entre si, conforme o diagrama abaixo.
This image is created using Fritzing. Click to enlarge image
A tabela abaixo mostra a diferença entre usar a tensão de referência de 5000mV e de 3300mV
| Vref(mV) | 5000 mV (padrão) | 3300 mV |
|---|---|---|
| Resolução de leitura | 5000/1024 = 4.88 mV | 3300/1024 = 3.22 mV |
| Resolução de temperatura | 0.49°C | 0.32°C |
Código Arduino
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-tmp36-temperature-sensor
*/
#define ADC_VREF 3.3 // in volt
#define ADC_RESOLUTION 1024.0
#define PIN_TMP36 A0
void setup() {
Serial.begin(9600);
analogReference(EXTERNAL); // set the voltage reference from VREF pin
}
void loop() {
// get the ADC value from the TMP36 temperature sensor
int adcVal = analogRead(PIN_TMP36);
// convert the ADC value to voltage
float voltage = adcVal * (ADC_VREF / ADC_RESOLUTION);
// convert the voltage to the temperature in Celsius
float tempC = (voltage - 0.5) * 100;
// convert the Celsius to Fahrenheit
float tempF = tempC * 9 / 5 + 32;
// print the temperature in the Serial Monitor:
Serial.print("TMP36 Temperature: ");
Serial.print(tempC); // print the temperature in Celsius
Serial.print("°C");
Serial.print(" ~ "); // separator between Celsius and Fahrenheit
Serial.print(tempF); // print the temperature in Fahrenheit
Serial.println("°F");
delay(1000);
}
