Arduino - Sensor de Umidade do Solo com Bomba

Neste tutorial, vamos aprender a usar o Arduino e o sensor de umidade do solo capacitivo para controlar a bomba.

Hardware Necessário

1	×	Arduino Uno R3
1	×	Cabo USB 2.0 tipo A/B (para PC com USB-A)
1	×	Cabo USB 2.0 tipo C/B (para PC com USB-C)
1	×	Sensor Capacitivo de Umidade do Solo
1	×	Relé
1	×	12V Bomba
1	×	Vinyl Tube
1	×	Fonte de Alimentação 12V
1	×	Conector de Alimentação DC
1	×	Fios Jumper
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino Uno
1	×	(Recomendado) Shield de Protoboard para Arduino Uno
1	×	(Recomendado) Case para Arduino Uno
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Buy Note: Many soil moisture sensors available in the market are unreliable, regardless of their version. We strongly recommend buying the sensor with TLC555I Chip from the DIYables brand using the link provided above. We tested it, and it worked reliably.

Sobre o Sensor de Umidade do Solo e a Bomba

Se você ainda não conhece a bomba e o sensor de umidade do solo (pinagem, como funcionam, como programar...), aprenda sobre eles nos seguintes tutoriais:

Tutorial Arduino - Sensor de Umidade do Solo
Tutorial Arduino - Controlar Bomba

Como Funciona

O Arduino lê periodicamente o valor do sensor de umidade do solo capacitivo. Com base no valor da umidade do solo, ele toma as seguintes ações:

Se o valor do sensor estiver acima de um limite (threshold), ou seja, o solo está seco, o Arduino ativa automaticamente um relé para ligar a bomba.
Caso contrário, o Arduino desativa automaticamente o relé para desligar a bomba.

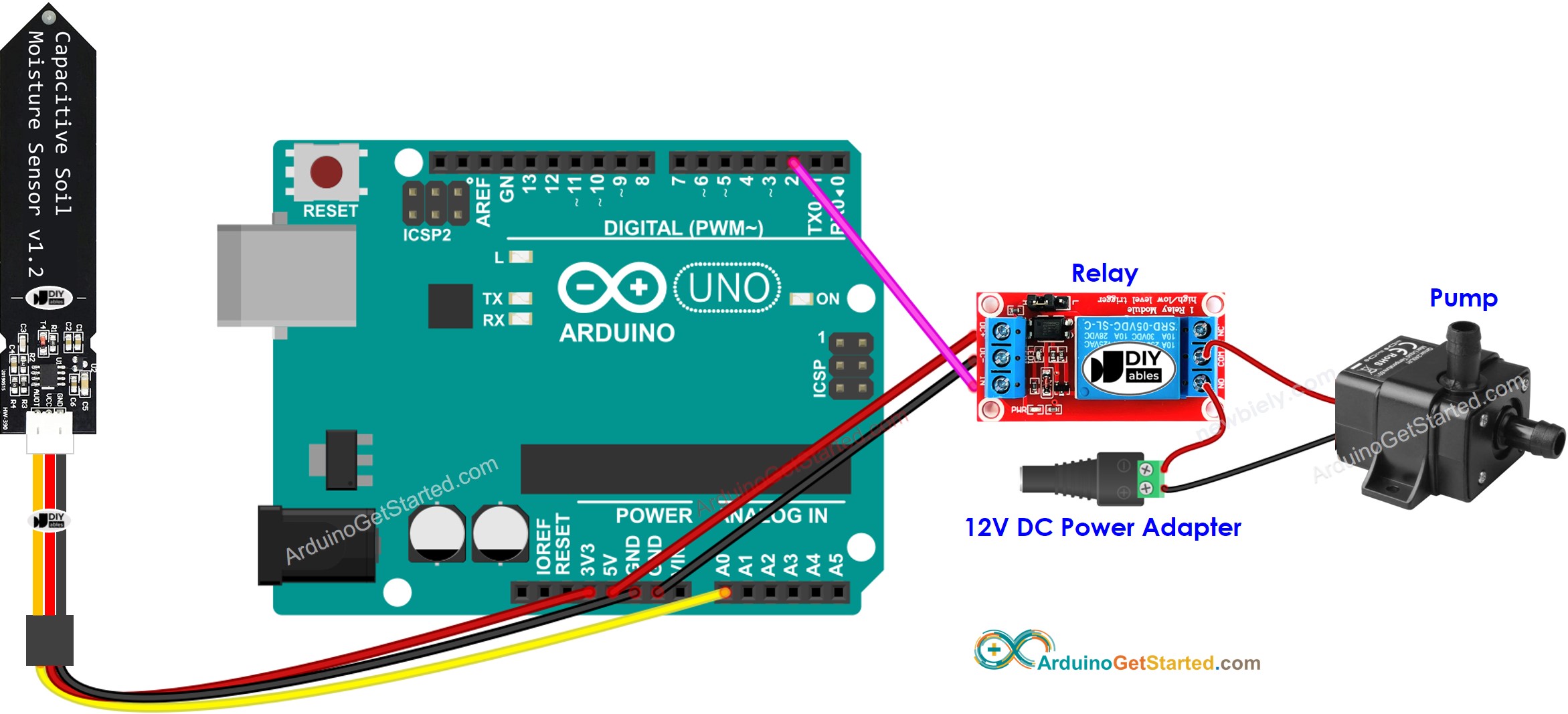

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Código Arduino

/* * Este código de Arduino foi desenvolvido por pt.newbiely.com * Este código de Arduino é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino/arduino-soil-moisture-sensor-pump */ #define RELAY_PIN 2 // Arduino pin that controls the pump via relay #define MOISTURE_PIN A0 // Arduino pin that connects to AOUT pin of moisture sensor #define THRESHOLD 530 // => CHANGE YOUR THRESHOLD HERE void setup() { Serial.begin(9600); pinMode(RELAY_PIN, OUTPUT); } void loop() { int value = analogRead(MOISTURE_PIN); // read the analog value from sensor if (value > THRESHOLD) { Serial.print("The soil moisture is DRY => activate pump"); digitalWrite(RELAY_PIN, HIGH); } else { Serial.print("The soil moisture is WET => deactivate the pump"); digitalWrite(RELAY_PIN, LOW); } Serial.print(" ("); Serial.print(value); Serial.println(")"); delay(1000); }

Passos Rápidos

Faça a calibração para determinar o THRESHOLD entre úmido e seco, veja Arduino - Calibrar o Sensor de Umidade do Solo
Atualize o valor calibrado em THRESHOLD no código
Abra o Serial Monitor na Arduino IDE
Carregue o código no Arduino
Confira o resultado no Serial Monitor.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Arduino Uno' on 'COM15')

New Line

9600 baud

The soil moisture is DRY => activate the pump The soil moisture is DRY => activate the pump The soil moisture is DRY => activate the pump The soil moisture is DRY => activate the pump The soil moisture is WET => deactivate the pump The soil moisture is WET => deactivate the pump The soil moisture is WET => deactivate the pump The soil moisture is WET => deactivate the pump

Ln 11, Col 1

Arduino Uno on COM15

Explicação do Código

Leia a explicação linha por linha nas linhas de comentário do código-fonte!
