Arduino - DHT11
Neste tutorial, vamos aprender:
- Como conectar o sensor DHT11 ao Arduino
- Como conectar o módulo DHT11 ao Arduino
- Como programar o Arduino para ler os valores de temperatura e umidade do sensor e do módulo DHT11
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Sensor de Temperatura e Umidade DHT11
| DHT11 | |
|---|---|
| Tensão de operação | 3 a 5V |
| Faixa de temperatura | 0°C a 50°C |
| Precisão de temperatura | ± 2°C |
| Faixa de umidade | 20% a 80% |
| Precisão de umidade | 5% |
| Taxa de leitura | 1Hz (uma vez por segundo) |
Pinagem
O DHT11 existe em duas formas: sensor e módulo.
O sensor DHT11 tem quatro pinos:
- Pino GND: precisa ser conectado ao GND (0V)
- Pino VCC: precisa ser conectado ao VCC (5V ou 3.3V)
- Pino DATA: este pino é usado para a comunicação entre o sensor e o Arduino
- Pino NC: não conectado, podemos ignorar este pino
O módulo DHT11 tem três pinos:
- Pino GND: precisa ser conectado ao GND (0V)
- Pino VCC: precisa ser conectado ao VCC (5V ou 3.3V)
- Pino DATA: este pino é usado para a comunicação entre o sensor e o Arduino
Alguns fabricantes fornecem o sensor DHT11 em forma de módulo com três pinos: GND, VCC e DATA (ou, alternativamente: -, + e OUT).
Diagrama de Ligação
Na forma de sensor, é necessário um resistor de 5K a 10K Ohms para manter a linha de dados em nível alto e permitir a comunicação entre o sensor DHT11 e o Arduino

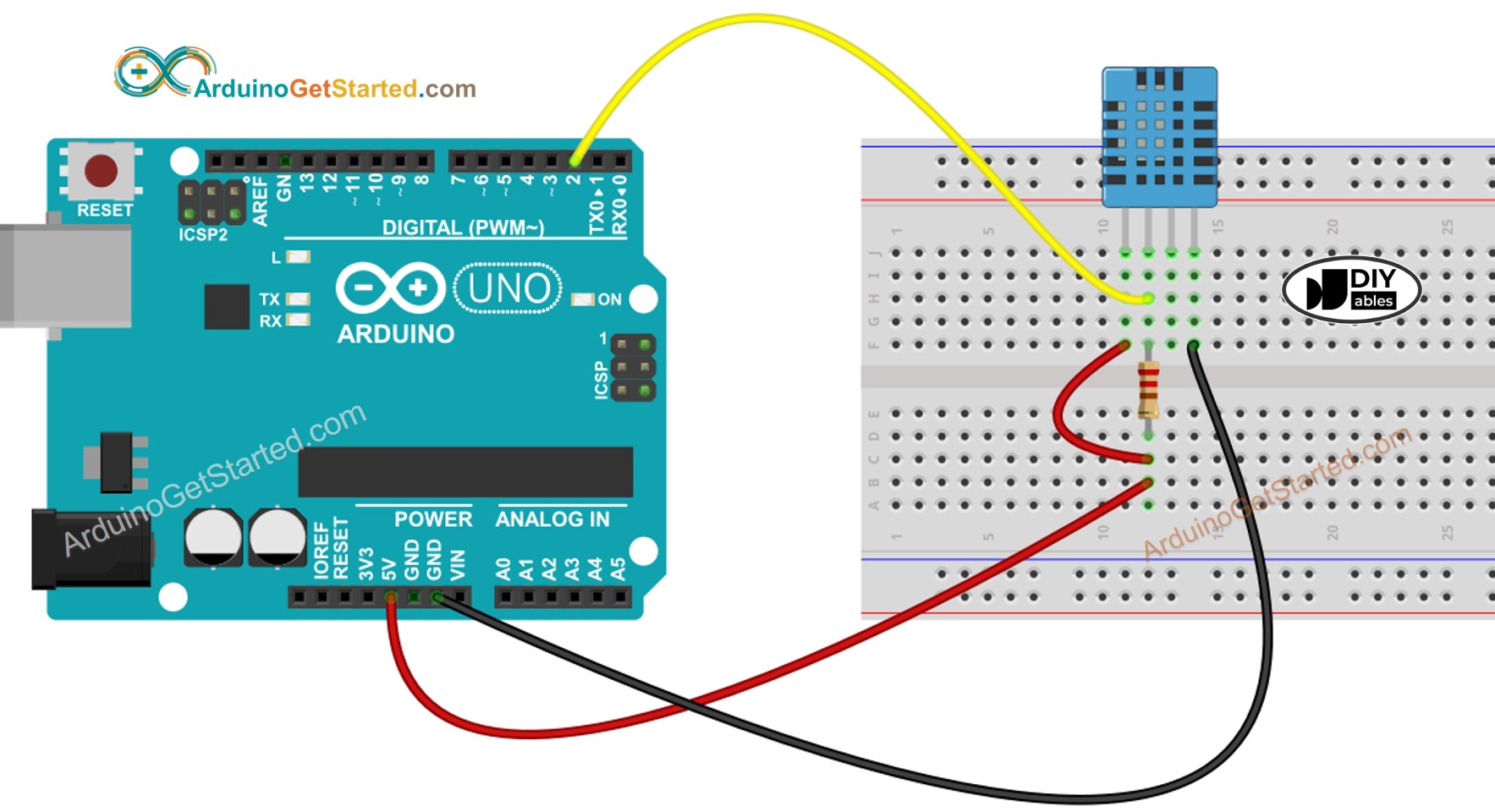

Arduino - Ligação do Sensor DHT11
This image is created using Fritzing. Click to enlarge image

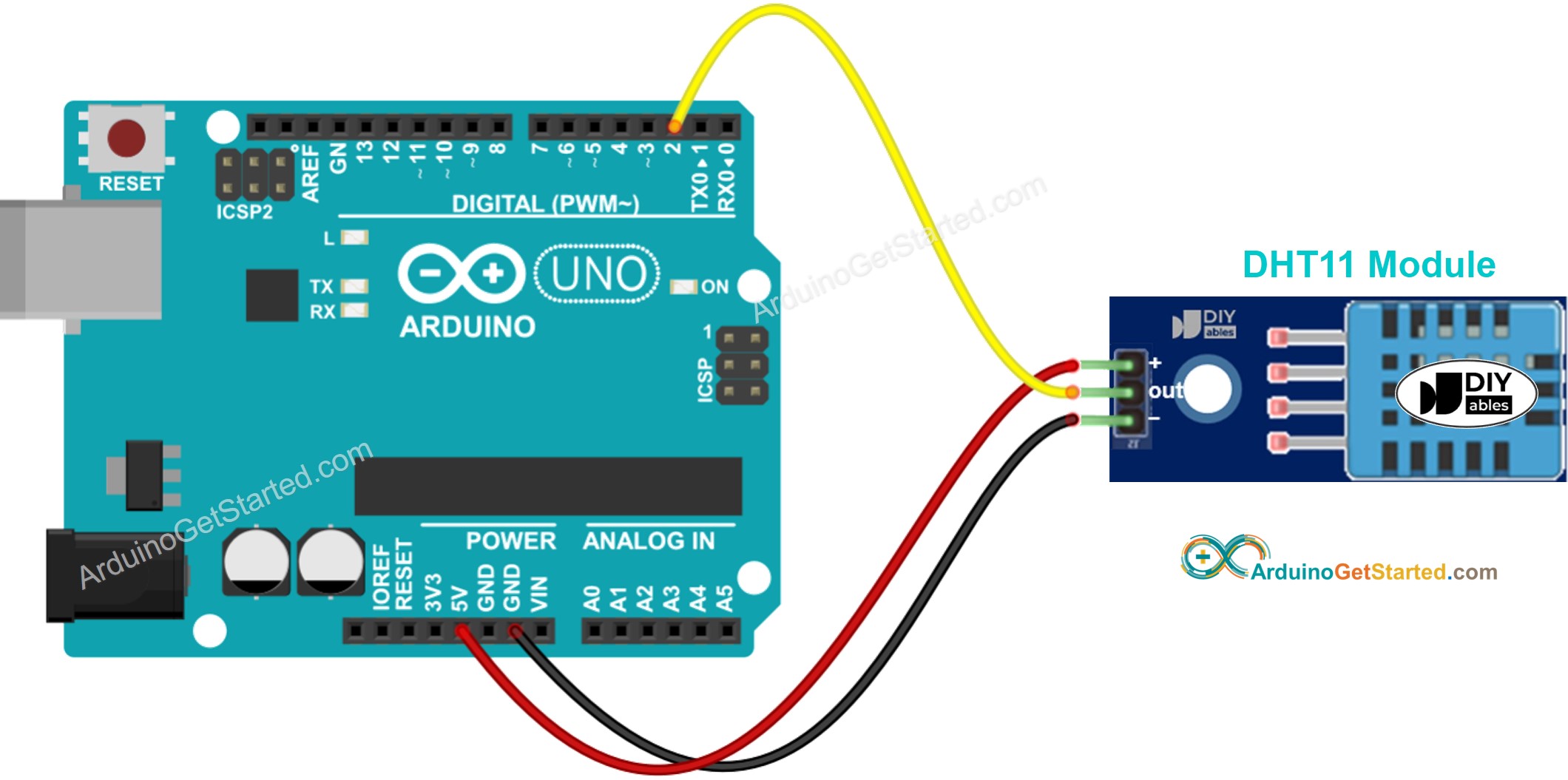

Arduino - Ligação do Módulo DHT11
A maioria dos módulos de sensor DHT11 já tem um resistor embutido, então você não precisa adicioná-lo. Isso nos poupa um pouco de trabalho de ligação ou de solda.
This image is created using Fritzing. Click to enlarge image
Como Programar o Sensor de Temperatura DHT11
A programação para os dois sensores é parecida. Há apenas uma linha de código diferente.
- Inclua a biblioteca:
#include "DHT.h"
- Defina o pino do Arduino conectado ao sensor DHT:
#define DHT11_PIN 2
- Declare o objeto DHT11
DHT dht11(DHT11_PIN, DHT11);
- Inicialize o sensor:
dht11.begin();
- Leia a umidade:
float humi = dht11.readHumidity();
- Leia a temperatura em Celsius:
float tempC = dht11.readTemperature();
- Leia a temperatura em Fahrenheit:
float tempF = dht11.readTemperature(true);
Código Arduino - DHT11
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-dht11
*/
#include "DHT.h"
#define DHT11_PIN 2
DHT dht11(DHT11_PIN, DHT11);
void setup() {
Serial.begin(9600);
dht11.begin(); // initialize the sensor
}
void loop() {
// wait a few seconds between measurements.
delay(2000);
// read humidity
float humi = dht11.readHumidity();
// read temperature as Celsius
float tempC = dht11.readTemperature();
// read temperature as Fahrenheit
float tempF = dht11.readTemperature(true);
// check if any reads failed
if (isnan(humi) || isnan(tempC) || isnan(tempF)) {
Serial.println("Failed to read from DHT11 sensor!");
} else {
Serial.print("DHT11# Humidity: ");
Serial.print(humi);
Serial.print("%");
Serial.print(" | ");
Serial.print("Temperature: ");
Serial.print(tempC);
Serial.print("°C ~ ");
Serial.print(tempF);
Serial.println("°F");
}
}
Passos Rápidos
- Conecte o Arduino ao PC usando o cabo USB
- Abra o Arduino IDE e selecione a placa e a porta corretas
- Vá até o ícone Libraries na barra esquerda do Arduino IDE.
- Pesquise “DHT” e encontre a biblioteca DHT sensor library da Adafruit
- Clique no botão Install para instalar a biblioteca.
- Será solicitado que você instale algumas outras dependências da biblioteca
- Clique no botão Install All para instalar todas as dependências da biblioteca.
- Copie o código acima correspondente ao sensor que você tem e abra-o no Arduino IDE
- Clique no botão Upload no Arduino IDE para carregar o código no Arduino
- Deixe o ambiente ao redor do sensor mais quente ou mais frio
- Veja o resultado no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno' on 'COM15')
New Line
9600 baud
DHT11# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F
DHT11# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F
DHT11# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F
DHT11# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F
DHT11# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F
DHT11# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F
DHT11# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F
DHT11# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F
DHT11# Humidity: 32.00% | Temperature: 28.00°C ~ 82.40°F
DHT11# Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F
DHT11# Humidity: 32.00% | Temperature: 29.00°C ~ 84.20°F
DHT11# Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F
