Arduino - Teclado - Servo Motor
Neste tutorial, vamos aprender como usar um teclado, um servo motor e o Arduino juntos:
- Se um usuário digitar uma senha autorizada no teclado, o Arduino gira o servo motor para 90°.
- Após um período de tempo, o Arduino gira o servo motor de volta para 0° sem usar a função delay().
- O código Arduino também suporta várias senhas.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Buy Note: For controlling multiple servo motors, use the PCA9685 16 Channel PWM Servo Driver Module to save MCU pins and simplify wiring.
Sobre o Teclado e o Servo Motor
Se você não conhece o teclado e o servo motor (pinagem, como funciona, como programar...), aprenda sobre eles nos seguintes tutoriais:
- Tutorial Arduino - Teclado
- Tutorial Arduino - Servo Motor

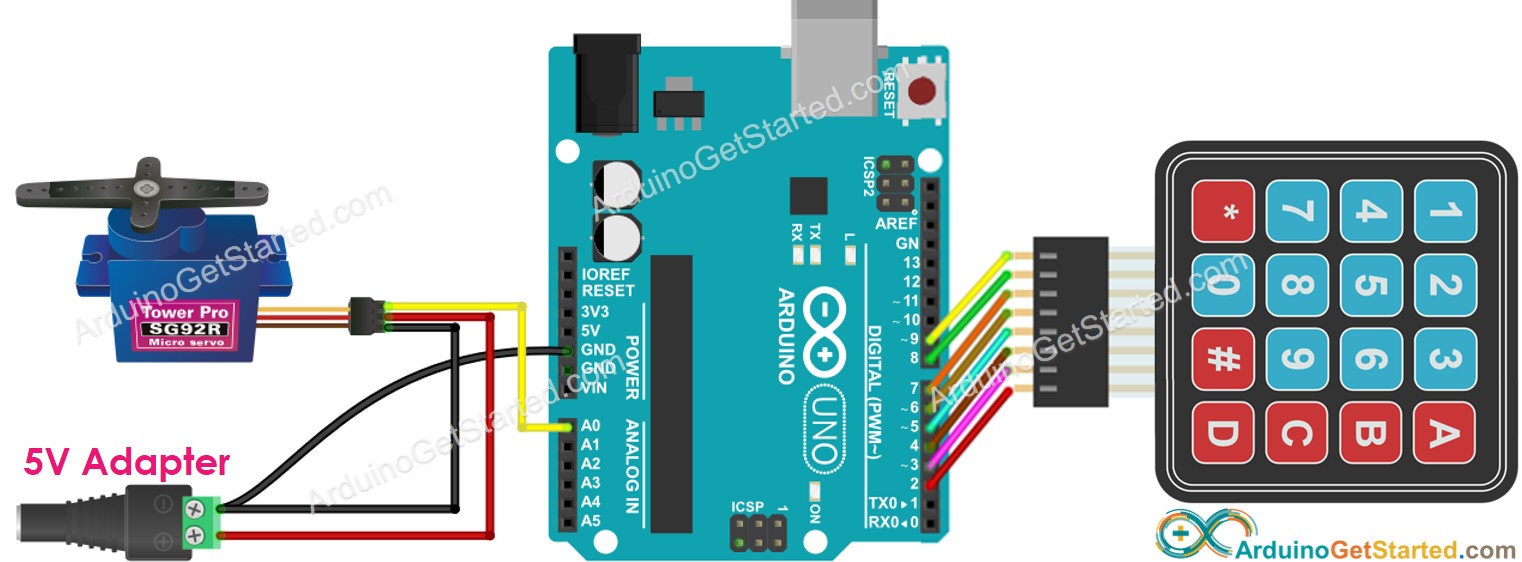

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Código Arduino - gira o Servo Motor se a senha estiver correta
O código abaixo gira o servo motor para 90° por 5 segundos se a senha estiver correta. Após 5 segundos, ele gira o servo motor para 0°.
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-keypad-servo-motor
*/
#include <Keypad.h>
#include <Servo.h>
#define ROW_NUM 4 // four rows
#define COLUMN_NUM 4 // four columns
#define SERVO_PIN A0 // // the Arduino pin, which connects to the servo motor
Servo servo; // servo motor
char keys[ROW_NUM][COLUMN_NUM] = {
{'1', '2', '3', 'A'},
{'4', '5', '6', 'B'},
{'7', '8', '9', 'C'},
{'*', '0', '#', 'D'}
};
byte pin_rows[ROW_NUM] = {9, 8, 7, 6}; //connect to the row pinouts of the keypad
byte pin_column[COLUMN_NUM] = {5, 4, 3, 2}; //connect to the column pinouts of the keypad
Keypad keypad = Keypad( makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM );
const String password_1 = "ABC1234"; // change your password here
const String password_2 = "5642B"; // change your password here
const String password_3 = "9765"; // change your password here
String input_password;
int angle = 0; // the current angle of servo motor
unsigned long lastTime;
void setup() {
Serial.begin(9600);
input_password.reserve(32); // maximum password size is 32, change if needed
servo.attach(SERVO_PIN);
servo.write(0); // rotate servo motor to 0°
lastTime = millis();
}
void loop() {
char key = keypad.getKey();
if (key) {
Serial.println(key);
if (key == '*') {
input_password = ""; // reset the input password
} else if (key == '#') {
if (input_password == password_1 || input_password == password_2 || input_password == password_3) {
Serial.println("The password is correct, rotating Servo Motor to 90°");
angle = 90;
servo.write(angle);
lastTime = millis();
} else {
Serial.println("The password is incorrect, try again");
}
input_password = ""; // reset the input password
} else {
input_password += key; // append new character to input password string
}
}
if (angle == 90 && (millis() - lastTime) > 5000) { // 5 seconds
angle = 0;
servo.write(angle);
Serial.println("Rotating Servo Motor to 0°");
}
}
Passos Rápidos
- Conecte o Arduino ao PC por meio do cabo USB
- Abra o Arduino IDE, selecione a placa e a porta corretas
- Vá até o ícone Libraries na barra esquerda do Arduino IDE.
- Pesquise “keypad” e, em seguida, encontre a biblioteca keypad de Mark Stanley, Alexander Brevig
- Clique no botão Install para instalar a biblioteca keypad.
- Copie o código acima e abra-o no Arduino IDE
- Clique no botão Upload no Arduino IDE para carregar o código no Arduino
- Pressione 12345#
- Pressione 5642B#
- Veja o resultado no Serial Monitor e o estado do servo motor
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno' on 'COM15')
New Line
9600 baud
The password is incorrect, try again
The password is correct, rotating Servo Motor to 90°
Rotating Servo Motor to 0°
Explicação do Código
As senhas autorizadas são predefinidas no código Arduino.
Uma string é usada para armazenar a senha digitada pelos usuários, chamada de input_password. No teclado, duas teclas (* e #) são usadas para fins especiais: limpar a senha e finalizar a senha. Quando uma tecla do teclado é pressionada:
- Se a tecla pressionada não for uma das duas teclas especiais, ela é adicionada à input_password
- Se a tecla pressionada for *, a input_password é limpa. Você pode usá-la para começar ou recomeçar a digitar a senha
- Se a tecla pressionada for #:
- A input_password é comparada com as senhas predefinidas. Se corresponder a uma das senhas predefinidas, o servo motor gira para 90°.
- Independentemente de a senha estar correta ou não, a input_password é limpa para a próxima entrada
