Arduino - Botão - Bomba
Vamos aprender a usar o Arduino para ligar uma bomba por alguns segundos e depois desligá-la quando um botão é pressionado.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Botão e a Bomba
Se você não conhece a bomba e o botão (pinagem, como funcionam, como programar ...), aprenda sobre eles nos seguintes tutoriais:
- Tutorial Arduino - Botão
- Tutorial Arduino - controla bomba

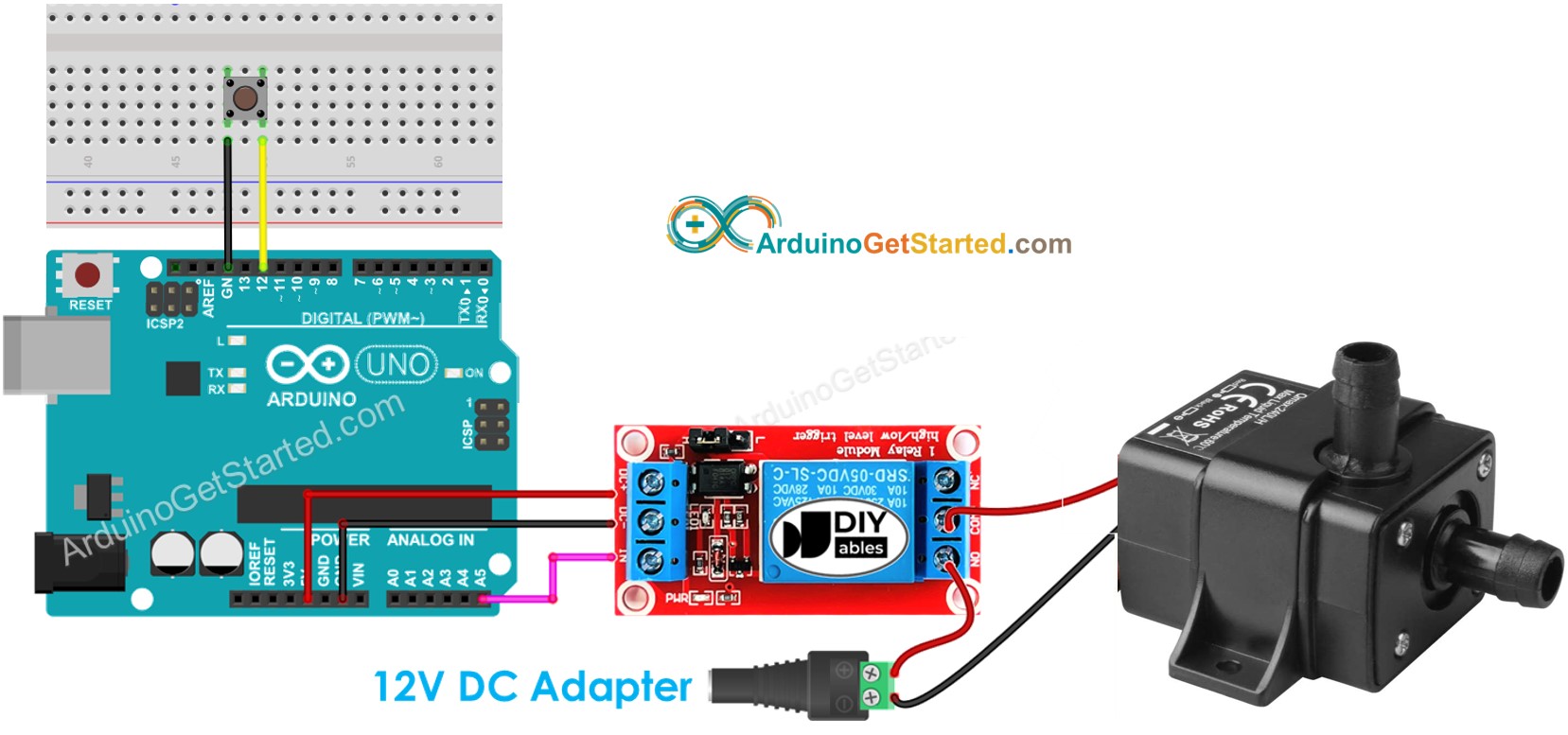

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Código Arduino
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-button-pump
*/
#include <ezButton.h> // include ezButton library
#include <ezOutput.h> // include ezOutput library
ezOutput pump(A5); // create ezOutput object attached to pin A5
ezButton button(12); // create ezButton object attached to pin 12
void setup() {
Serial.begin(9600);
button.setDebounceTime(50); // set debounce time to 50 milliseconds
pump.low(); // turn pump off
}
void loop() {
pump.loop(); // MUST call the loop() function first
button.loop(); // MUST call the loop() function first
if (button.isPressed()) {
Serial.println("Pump is started");
pump.low();
pump.pulse(10000); // turn on for 10000 milliseconds ~ 10 seconds
// after 10 seconds, pump will be turned off by pump.loop() function
}
}
※ Nota:
O código acima faz:
- Debounce do botão (com suporte da biblioteca ezButton). Veja Por que precisamos de debounce?
- Se o botão for pressionado, liga a bomba por 10 segundos e depois a desliga (com suporte da biblioteca ezOutput)
- Todo o código é não bloqueante (com suporte das bibliotecas ezButton e ezOutput)
Passos Rápidos
- Conecte o Arduino ao PC com um cabo USB
- Abra o Arduino IDE, selecione a placa e a porta corretas
- Vá até o ícone Libraries na barra esquerda do Arduino IDE.
- Pesquise “ezButton” e encontre a biblioteca de botão da ArduinoGetStarted
- Clique no botão Install para instalar a biblioteca ezButton.

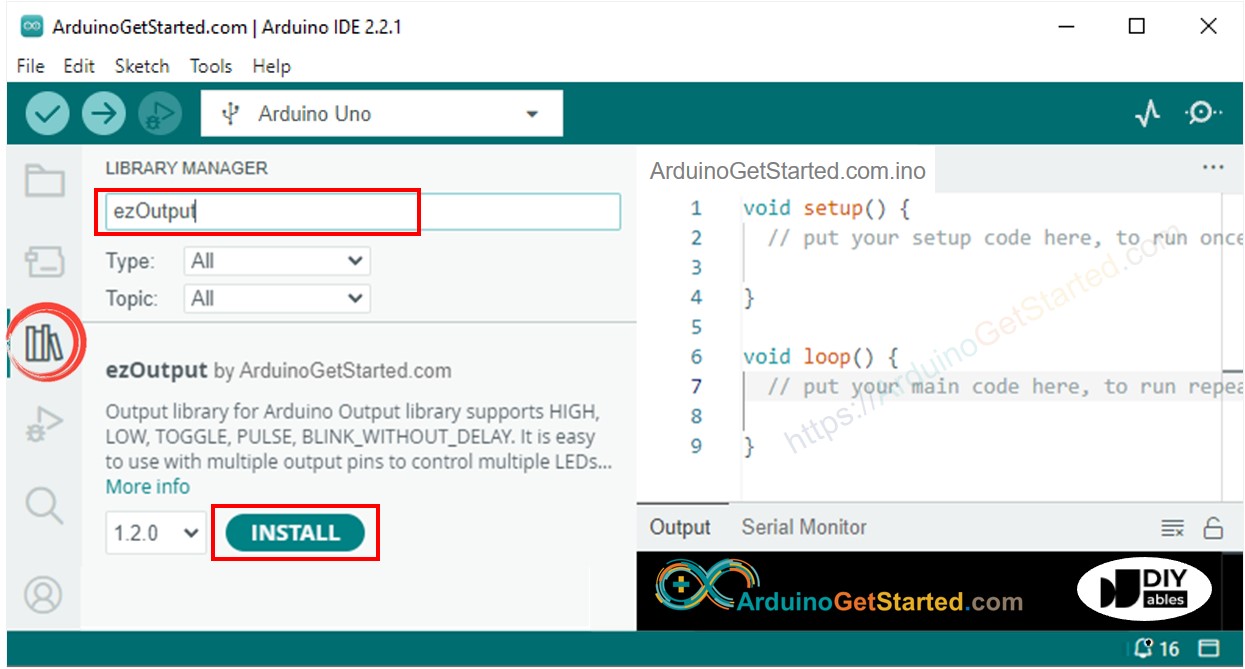

- Pesquise “ezOutput” e encontre a biblioteca de saída da ArduinoGetStarted
- Clique no botão Install para instalar a biblioteca ezOutput.
- Copie o código acima e abra-o no Arduino IDE
- Clique no botão Upload no Arduino IDE para carregar o código no Arduino
- Pressione o botão
- Veja o estado da bomba
Explicação do Código
Leia a explicação linha por linha nas linhas de comentário do código-fonte!
