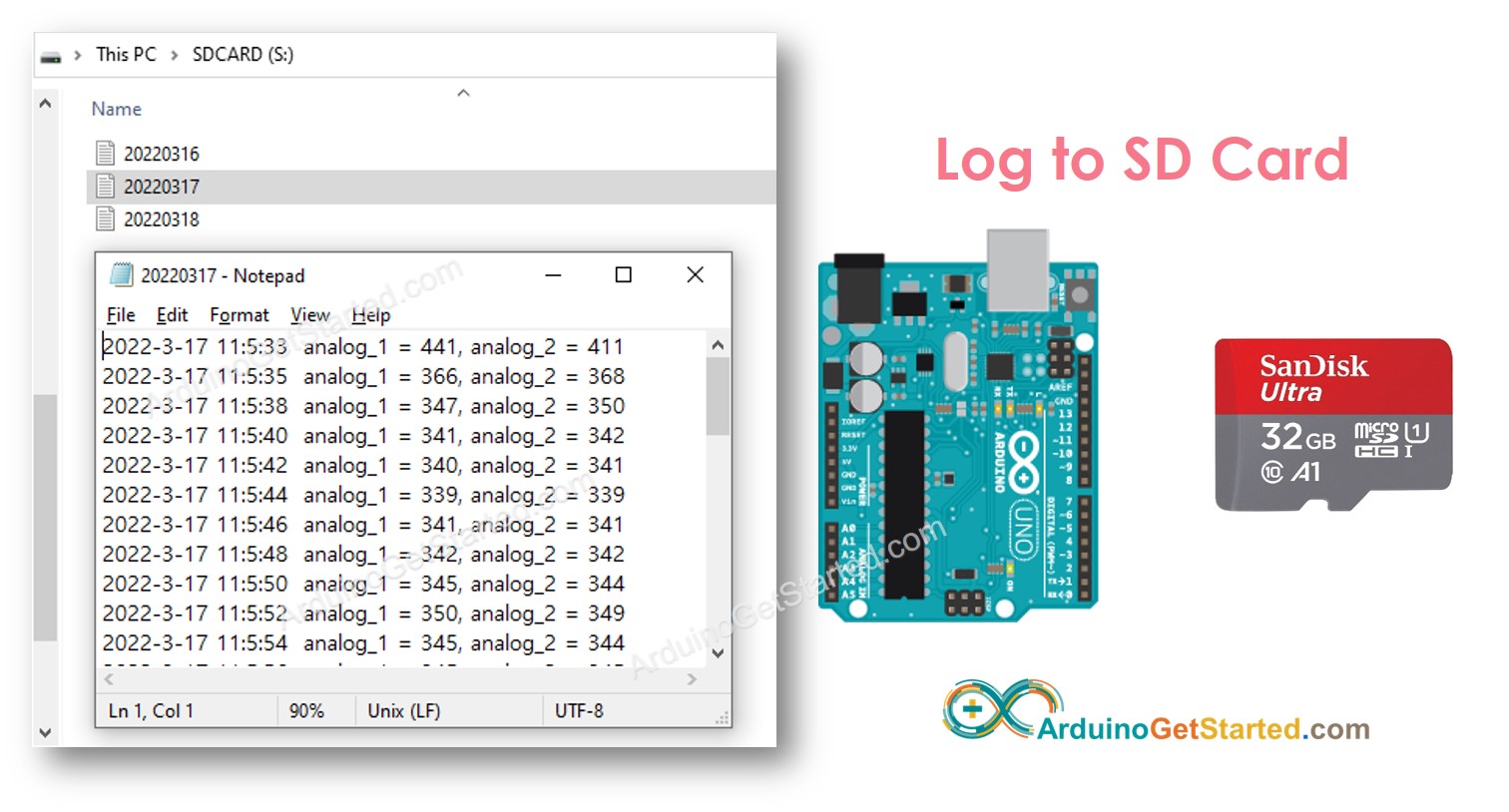

Arduino - Registrar Dados com Data e Hora no Cartão SD
Neste tutorial, vamos aprender a gravar logs com data e hora (timestamp) no Cartão Micro SD usando o Arduino. Em detalhes, vamos aprender:
- Arduino - Como registrar dados com data e hora em um arquivo no Cartão Micro SD
- Arduino - Como registrar dados com data e hora em vários arquivos no Cartão Micro SD, um arquivo por dia
As informações de hora são obtidas de um módulo RTC e gravadas no Cartão Micro SD junto com os dados.
Os dados registrados no Cartão Micro SD podem ser qualquer coisa. Por exemplo:
- Dados lidos de qualquer sensor
- Histórico de acesso de uma fechadura de porta
Para simplificar, este tutorial lê os valores de dois pinos analógicos como exemplo de dados. Você pode adaptar facilmente o código para qualquer tipo de dado.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Módulo de Cartão Micro SD e o Módulo RTC
Se você ainda não conhece o Módulo de Cartão Micro SD e o módulo RTC (pinagem, como funcionam, como programar ...), aprenda sobre eles nos seguintes tutoriais:
- Tutorial Arduino - Cartão Micro SD.
- Tutorial Arduino - Gravar Variável no Cartão SD.
- Tutorial Arduino - Módulo RTC.

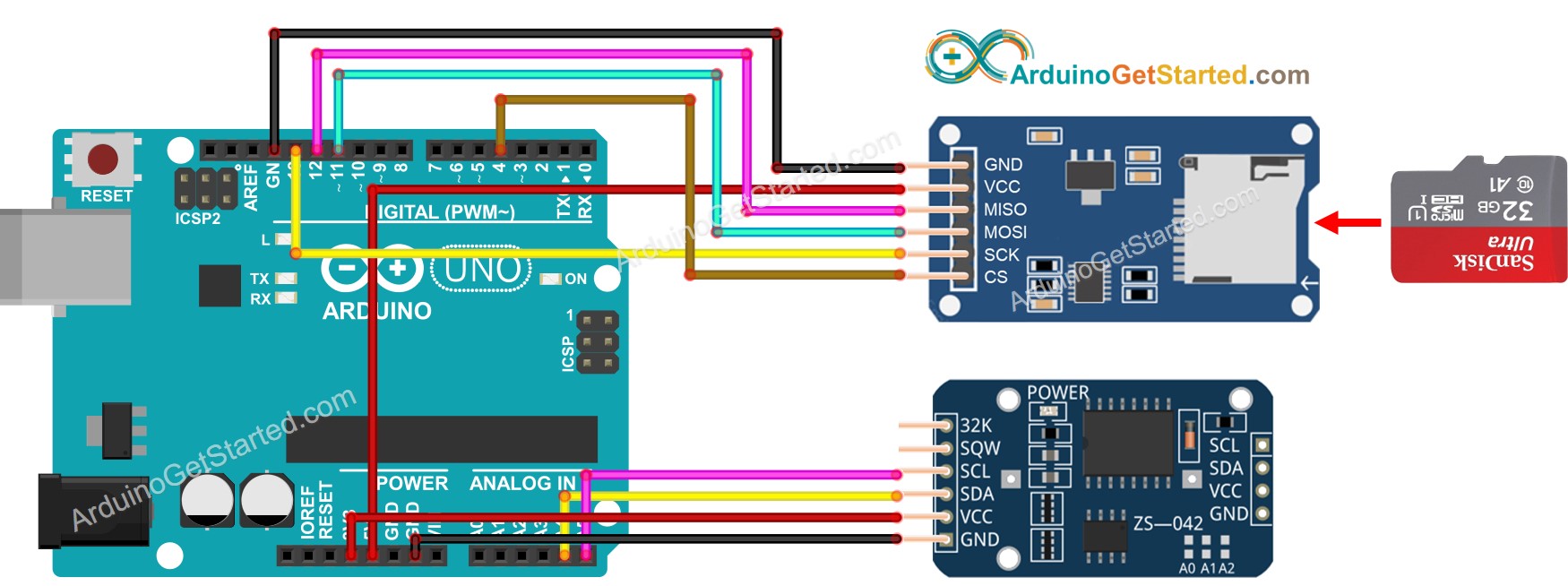

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
※ Nota:
Se você usar um shield Ethernet ou qualquer shield que tenha um slot para Cartão Micro SD, não precisa usar o Módulo de Cartão Micro SD. Basta inserir o Cartão Micro SD no slot de Cartão Micro SD do shield.
Arduino - Registrar Dados com Data e Hora no Cartão Micro SD
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-log-data-with-timestamp-to-sd-card
*/
#include <SD.h>
#include <RTClib.h>
#define PIN_SPI_CS 4
#define FILE_NAME "log.txt"
RTC_DS3231 rtc;
File myFile;
void setup() {
Serial.begin(9600);
// SETUP RTC MODULE
if (!rtc.begin()) {
Serial.println(F("Couldn't find RTC"));
while (1);
}
if (!SD.begin(PIN_SPI_CS)) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
while (1); // don't do anything more:
}
Serial.println(F("SD CARD INITIALIZED."));
Serial.println(F("--------------------"));
}
void loop() {
// open file for writing
myFile = SD.open(FILE_NAME, FILE_WRITE);
if (myFile) {
Serial.println(F("Writing log to SD Card"));
// write timestamp
DateTime now = rtc.now();
myFile.print(now.year(), DEC);
myFile.print('-');
myFile.print(now.month(), DEC);
myFile.print('-');
myFile.print(now.day(), DEC);
myFile.print(' ');
myFile.print(now.hour(), DEC);
myFile.print(':');
myFile.print(now.minute(), DEC);
myFile.print(':');
myFile.print(now.second(), DEC);
myFile.print(" "); // delimiter between timestamp and data
// read data
int analog_1 = analogRead(A0);
int analog_2 = analogRead(A1);
// write data
myFile.print("analog_1 = ");
myFile.print(analog_1);
myFile.print(", "); // delimiter between data
myFile.print("analog_2 = ");
myFile.print(analog_2);
myFile.write("\n"); // new line
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file "));
Serial.println(FILE_NAME);
}
delay(2000); // delay 2 seconds
}
Passos Rápidos
- Verifique se o Cartão Micro SD está formatado em FAT16 ou FAT32 (pesquise no Google como fazer)
- Copie o código acima e abra com a Arduino IDE
- Clique no botão Upload na Arduino IDE para carregar o código no Arduino
- Veja o resultado no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno' on 'COM15')
New Line
9600 baud
SD CARD INITIALIZED.
--------------------
Writing log to SD Card
Writing log to SD Card
Writing log to SD Card
Writing log to SD Card
Writing log to SD Card
Writing log to SD Card
Writing log to SD Card
- Retire o Cartão Micro SD do módulo de Cartão Micro SD
- Insira o Cartão Micro SD em um leitor de Cartão SD USB
- Conecte o leitor de Cartão SD USB ao PC

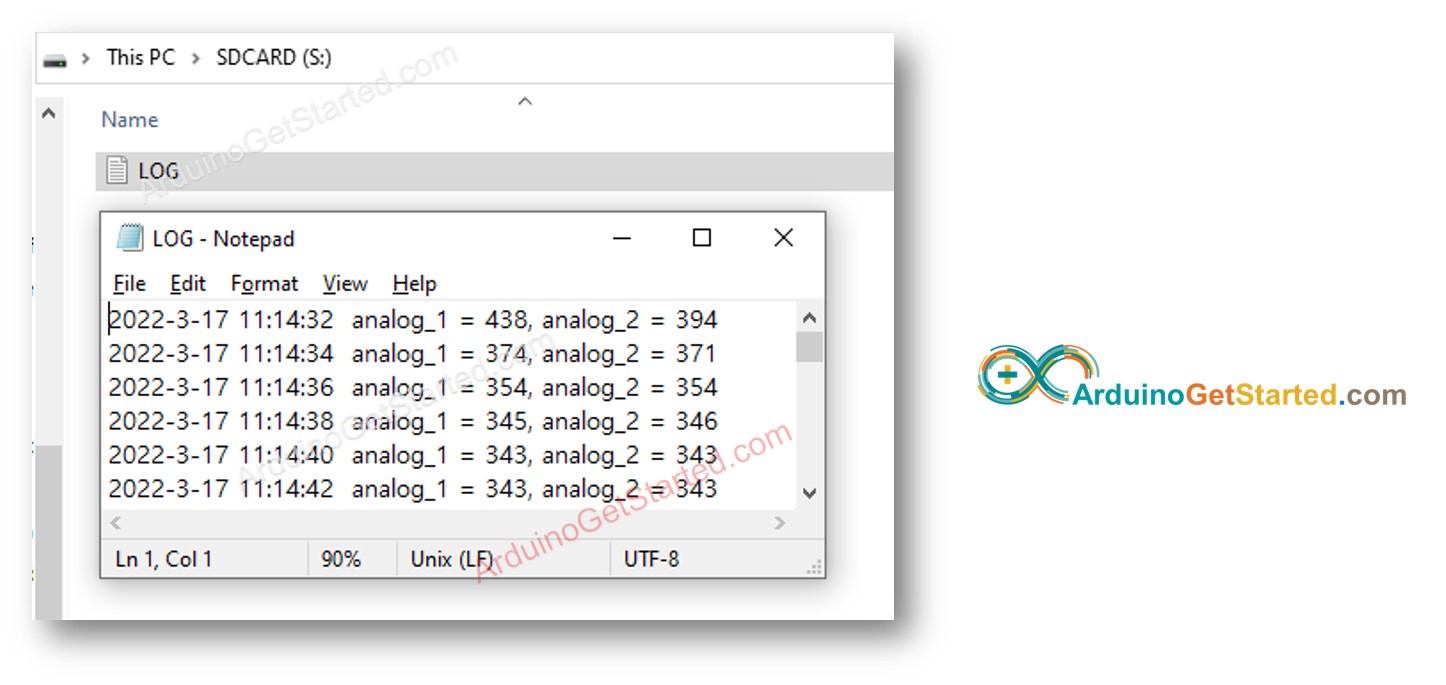

- Abra o arquivo log.txt no seu PC; ele fica parecido com o abaixo
Se você não tiver um leitor de Cartão SD USB, pode verificar o conteúdo do arquivo de log executando o código Arduino abaixo.
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-log-data-with-timestamp-to-sd-card
*/
#include <SD.h>
#define PIN_SPI_CS 4
#define FILE_NAME "log.txt"
File myFile;
void setup() {
Serial.begin(9600);
if (!SD.begin(PIN_SPI_CS)) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
while (1); // don't do anything more:
}
Serial.println(F("SD CARD INITIALIZED."));
// open file for reading
myFile = SD.open(FILE_NAME, FILE_READ);
if (myFile) {
while (myFile.available()) {
char ch = myFile.read(); // read characters one by one from Micro SD Card
Serial.print(ch); // print the character to Serial Monitor
}
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file "));
Serial.println(FILE_NAME);
}
}
void loop() {
}
Arduino - Registrar Dados em Vários Arquivos
Gravar o log em um único arquivo faz com que ele fique muito grande com o tempo e difícil de verificar. O código abaixo grava o log em vários arquivos:
- Um arquivo por dia
- O nome do arquivo é a informação da data: YYYYMMDD.txt
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-log-data-with-timestamp-to-sd-card
*/
#include <SD.h>
#include <RTClib.h>
#define PIN_SPI_CS 4
RTC_DS3231 rtc;
File myFile;
char filename[] = "yyyymmdd.txt"; // filename (without extension) should not exceed 8 chars
void setup() {
Serial.begin(9600);
// SETUP RTC MODULE
if (!rtc.begin()) {
Serial.println(F("Couldn't find RTC"));
while (1);
}
if (!SD.begin(PIN_SPI_CS)) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
while (1); // don't do anything more:
}
Serial.println(F("SD CARD INITIALIZED."));
Serial.println(F("--------------------"));
}
void loop() {
DateTime now = rtc.now();
int year = now.year();
int month = now.month();
int day = now.day();
// update filename
filename[0] = (year / 1000) + '0';
filename[1] = ((year % 1000) / 100) + '0';
filename[2] = ((year % 100) / 10) + '0';
filename[3] = (year % 10) + '0';
filename[4] = (month / 10) + '0';
filename[5] = (month % 10) + '0';
filename[6] = (day / 10) + '0';
filename[7] = (day % 10) + '0';
// open file for writing
myFile = SD.open(filename, FILE_WRITE);
if (myFile) {
Serial.println(F("Writing log to SD Card"));
// write timestamp
myFile.print(now.year(), DEC);
myFile.print('-');
myFile.print(now.month(), DEC);
myFile.print('-');
myFile.print(now.day(), DEC);
myFile.print(' ');
myFile.print(now.hour(), DEC);
myFile.print(':');
myFile.print(now.minute(), DEC);
myFile.print(':');
myFile.print(now.second(), DEC);
myFile.print(" "); // delimiter between timestamp and data
// read data
int analog_1 = analogRead(A0);
int analog_2 = analogRead(A1);
// write data
myFile.print("analog_1 = ");
myFile.print(analog_1);
myFile.print(", "); // delimiter between data
myFile.print("analog_2 = ");
myFile.print(analog_2);
myFile.write("\n"); // new line
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file "));
Serial.println(filename);
}
delay(2000); // delay 2 seconds
}
Depois de um longo tempo de execução, se você:
- Retirar o Cartão Micro SD do módulo de Cartão Micro SD
- Inserir o Cartão Micro SD em um leitor de Cartão SD USB
- Conectar o leitor de Cartão SD USB ao PC

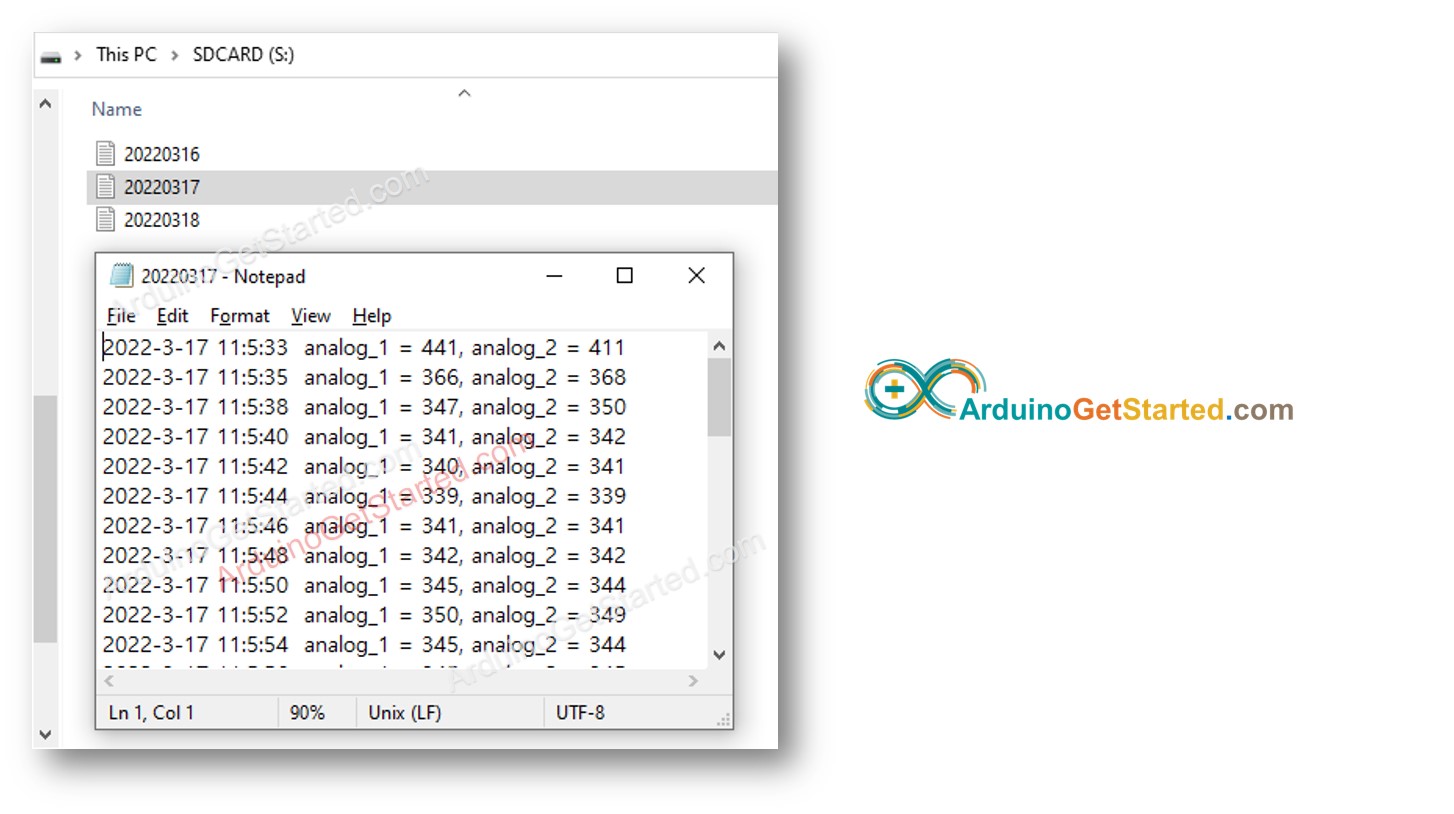

- Você verá os arquivos da seguinte forma:
