Arduino - Fechadura Eletromagnética

A fechadura eletromagnética (EM lock) é amplamente usada para trancar portas. Ela geralmente é usada com um interruptor, leitor de impressão digital, leitor RFID/NFC, teclado ou aplicativo no PC/celular para controlar o acesso a portas, portões de prédios... A fechadura eletromagnética também é conhecida como fechadura magnética ou maglock.

Uma alternativa à fechadura eletromagnética é a fechadura solenoide. Você pode aprender mais no Tutorial Arduino - Fechadura Solenoide

Hardware Necessário

1	×	Arduino Uno R3
1	×	Cabo USB 2.0 tipo A/B (para PC com USB-A)
1	×	Cabo USB 2.0 tipo C/B (para PC com USB-C)
1	×	Fechadura Eletromagnética
1	×	Relé
1	×	Fonte de Alimentação 12V
1	×	Conector de Alimentação DC
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino Uno
1	×	(Recomendado) Shield de Protoboard para Arduino Uno
1	×	(Recomendado) Case para Arduino Uno
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre a Fechadura Eletromagnética

Pinagem

A fechadura eletromagnética inclui dois componentes:

Um eletroímã com dois pinos
Uma placa de armadura

Como Funciona

Quando o eletroímã está energizado, a corrente que passa pelo eletroímã cria um fluxo magnético que faz a placa de armadura ser atraída pelo eletroímã ⇒ uma ação de trancamento
Quando o eletroímã NÃO está energizado, não há fluxo magnético, e a placa de armadura NÃO é atraída pelo eletroímã ⇒ uma ação de destrancamento

※ Nota:

A fechadura eletromagnética geralmente usa uma fonte de alimentação de 12V, 24V ou 48V. Por isso, NÃO PODEMOS conectar a fechadura eletromagnética diretamente ao pino do Arduino. Precisamos conectá-la ao pino do Arduino por meio de um relé

Se conectarmos a fechadura eletromagnética a um relé (modo normalmente aberto):

Quando o relé está aberto, a porta está destrancada
Quando o relé está fechado, a porta está trancada

Conectando o Arduino ao relé, podemos programar o Arduino para controlar a fechadura eletromagnética. Saiba mais sobre o relé no Tutorial Arduino - Relé.

Na instalação, a placa de armadura é fixada na porta/janela (parte móvel), e o eletroímã é fixado no batente da porta (parte fixa). Os dois componentes ficam em contato quando a porta está fechada

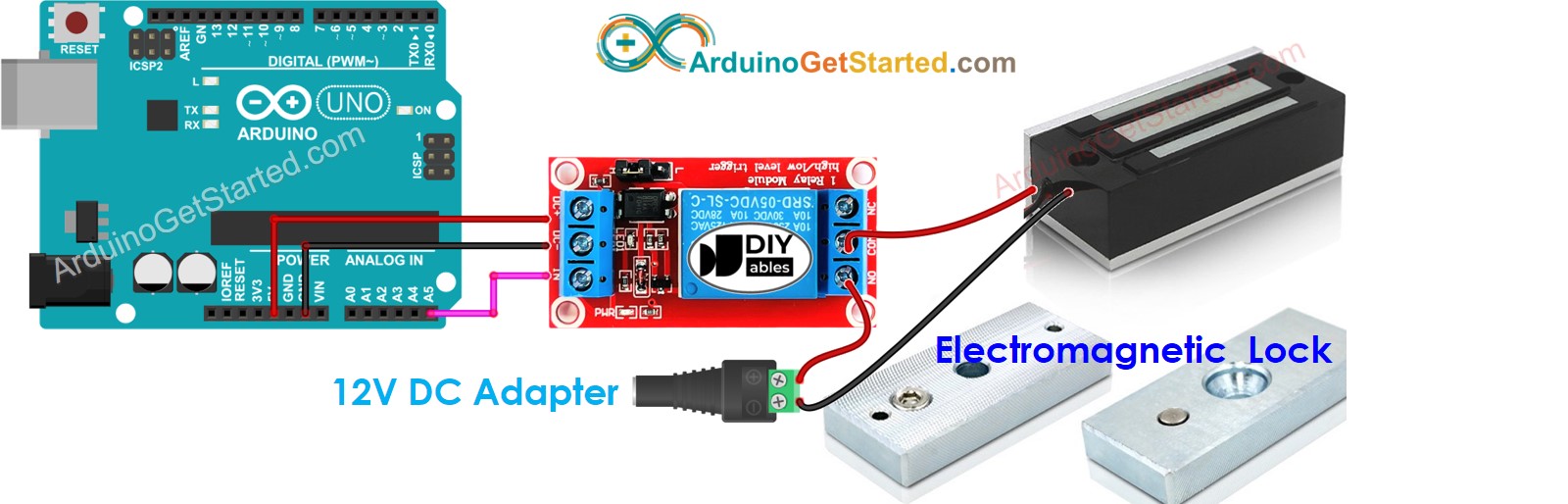

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Código Arduino

O código abaixo tranca/destranca a porta a cada 5 segundos

/* * Este código de Arduino foi desenvolvido por pt.newbiely.com * Este código de Arduino é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino/arduino-electromagnetic-lock */ // constants won't change const int RELAY_PIN = A5; // the Arduino pin, which connects to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin A5 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // lock the door delay(5000); digitalWrite(RELAY_PIN, LOW); // unlock the door delay(5000); }

Passos Rápidos

Copie o código acima e abra com o Arduino IDE
Clique no botão Upload no Arduino IDE para carregar o código no Arduino
Coloque a placa de armadura perto do eletroímã.
Veja a atração entre a placa de armadura e o eletroímã.

Vídeo

Arduino - Botão Controla Fechadura Eletromagnética

Veja o Tutorial Arduino - Botão Controla Fechadura Eletromagnética
