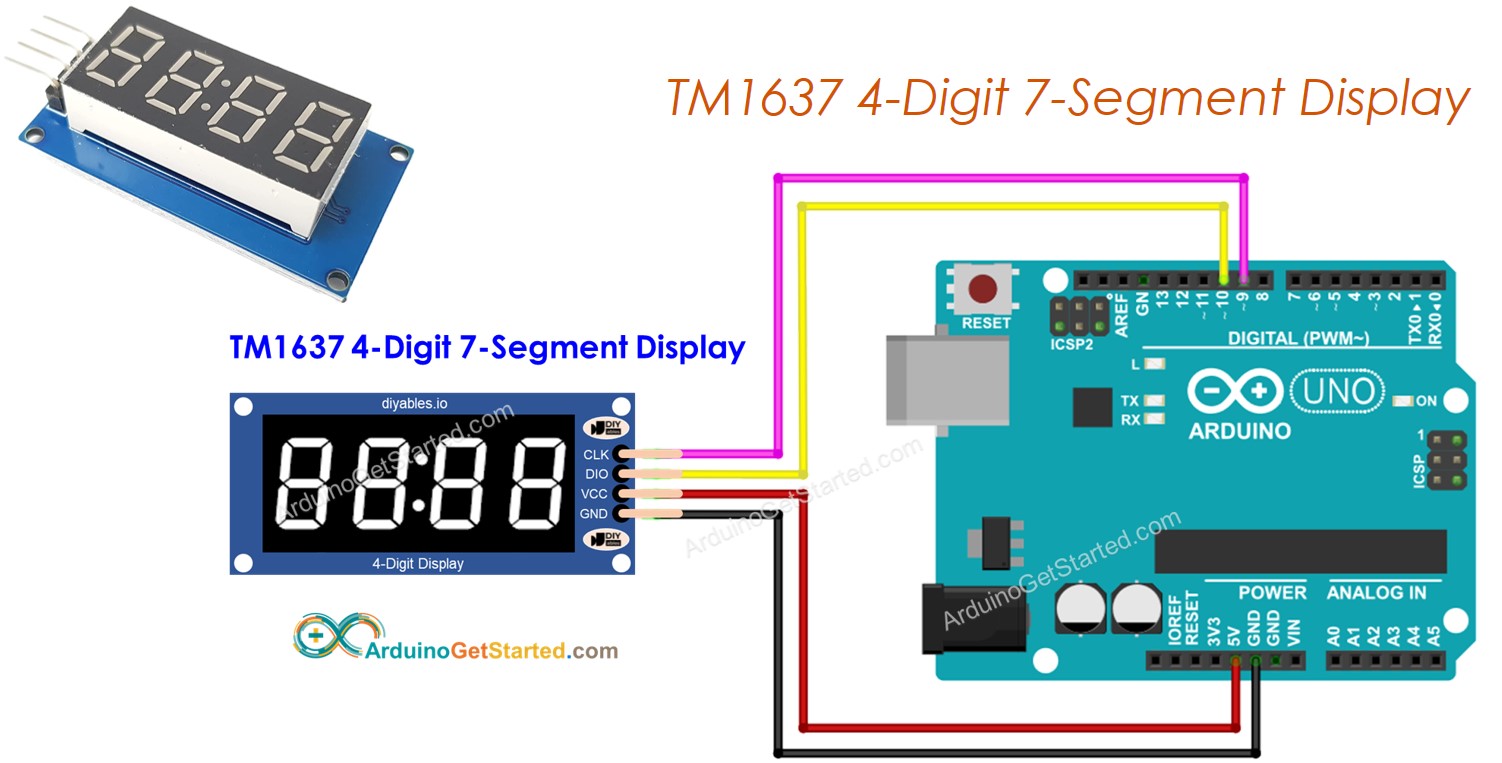

Arduino - Display de 7 Segmentos de 4 Dígitos TM1637
Este tutorial ensina como usar um módulo de display de 7 segmentos de 4 dígitos TM1637 com Arduino. Em detalhes, vamos aprender:
- Como conectar o display TM1637 ao Arduino.
- Como mostrar números inteiros e texto no display de 7 segmentos.
- Como mostrar a temperatura com o símbolo de grau.
- Como mostrar a hora com um separador de dois-pontos piscando.
- Como controlar dígitos individuais e o brilho.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Módulo de Display de 7 Segmentos de 4 Dígitos TM1637
O TM1637 é um CI driver para displays LED de 7 segmentos. O módulo usa apenas dois pinos de dados (CLK e DIO) para se comunicar com o microcontrolador, o que deixa a ligação simples. Ele tem memória de display embutida, então, depois que você escreve os dados nele, o display continua aceso sem nenhum loop de atualização. O módulo também inclui um separador de dois-pontos entre o dígito 1 e o dígito 2, o que é útil para displays de relógio.
Principais características do módulo:
- 4 dígitos, cada um com 7 segmentos mais um ponto decimal
- Separador de dois-pontos entre o segundo e o terceiro dígito
- 8 níveis de brilho (0-7)
- Interface de 2 fios (CLK + DIO)
- Memória de display embutida - sem necessidade de atualização
- Tensão de operação: 3.3V a 5V
Mapeamento de Pinos
| Função | Pino |
|---|---|
| CLK | Entrada do sinal de clock |
| DIO | Entrada/saída de dados |
| VCC | Alimentação (3.3V ou 5V) |
| GND | Terra |
Os pinos CLK e DIO podem ser conectados a quaisquer pinos digitais do Arduino.

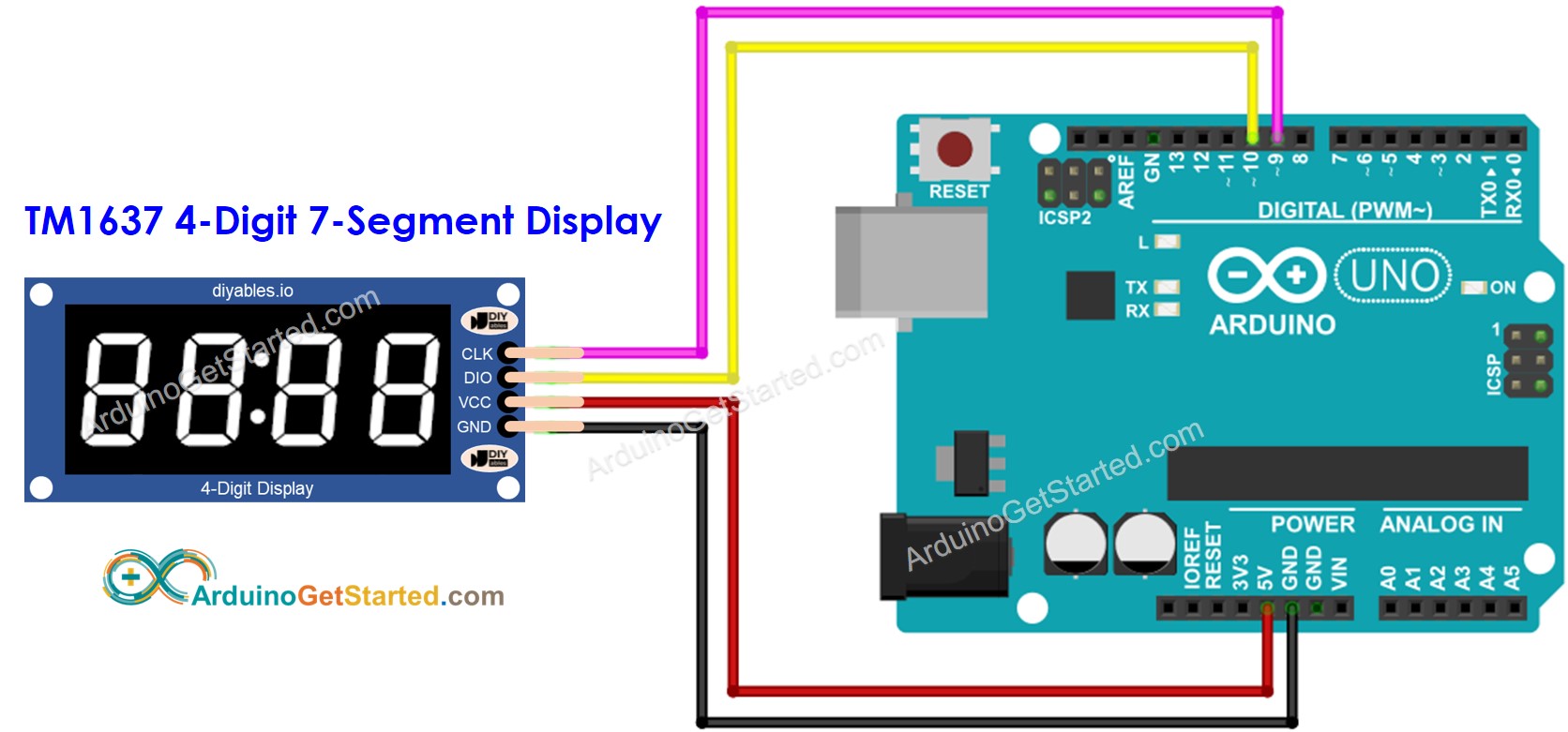

Diagrama de Ligação
Conecte o módulo TM1637 ao Arduino da seguinte forma:
- CLK ao pino 9 do Arduino
- DIO ao pino 10 do Arduino
- VCC ao 5V
- GND ao GND
This image is created using Fritzing. Click to enlarge image

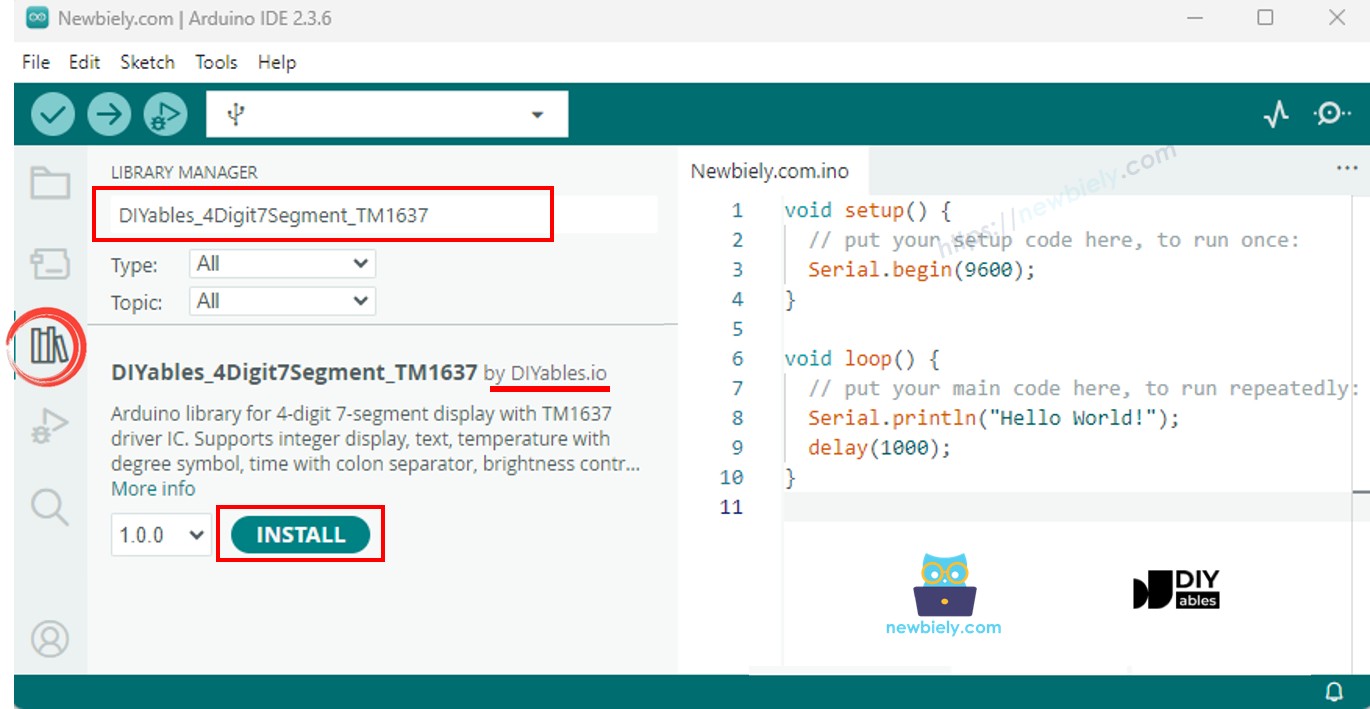

Instalação da Biblioteca
- Conecte a placa Arduino ao seu computador com um cabo USB.
- Abra o Arduino IDE, selecione a placa e a porta corretas.
- Vá até o ícone Libraries na barra esquerda do Arduino IDE.
- Pesquise "DIYables_4Digit7Segment_TM1637" e encontre a biblioteca DIYables_4Digit7Segment_TM1637 da DIYables.
- Clique no botão Install para instalar a versão mais recente da biblioteca.
Observação: Esta biblioteca é independente e não tem dependências externas.
Estrutura Básica
Todo sketch que usa a biblioteca DIYables_4Digit7Segment_TM1637 segue esta estrutura básica:
#include <DIYables_4Digit7Segment_TM1637.h>
#define CLK_PIN 9
#define DIO_PIN 10
DIYables_4Digit7Segment_TM1637 display(CLK_PIN, DIO_PIN);
void setup() {
display.begin();
// Display something
display.print(1234);
}
void loop() {
// Your code here
}
Você cria o objeto display com os números dos pinos CLK e DIO e depois chama begin() em setup(). Depois disso, use métodos como print(), printTemperature() ou printTime() para mostrar dados no display.
Código Arduino - Mostrar Números Inteiros
Este exemplo mostra como exibir vários valores inteiros, incluindo números negativos e saída com preenchimento de zeros.
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-tm1637-4-digit-7-segment-display
*/
/*
* DIYables_4Digit7Segment_TM1637 - Integer Example
*
* Displays various integer values on a 4-digit 7-segment display
* with TM1637 driver, including zero-padded numbers.
*
* Tutorial: https://diyables.io/products/4-digit-7-segment-display-led-tm1637-with-colon
*
* TESTED HARDWARE:
* - Arduino Uno R3
* - Arduino Uno R4 WiFi
* - Arduino Uno R4 Minima
* - Arduino Mega
* - Arduino Due
* - Arduino Giga
* - DIYables STEM V3: https://diyables.io/stem-v3
* - DIYables STEM V4 IoT: https://diyables.io/stem-v4-iot
* - DIYables STEM V4B IoT: https://diyables.io/stem-v4b-iot
* - DIYables STEM V4B Edu: https://diyables.io/stem-v4-edu
* - DIYables MEGA2560 R3: https://diyables.io/atmega2560-board
* - DIYables Nano R3: https://diyables.io/nano-board
* - DIYables ESP32 Board: https://diyables.io/esp32-board
* - DIYables ESP32 S3, Uno-form factor: https://diyables.io/esp32-s3-uno
* - It is expected to work with other boards
*/
#include <DIYables_4Digit7Segment_TM1637.h>
// Pin configuration - change to match your wiring
#define CLK_PIN 9 // The Arduino pin connected to the CLK pin of TM1637 4-digit 7-segment display
#define DIO_PIN 10 // The Arduino pin connected to the DIO pin of TM1637 4-digit 7-segment display
DIYables_4Digit7Segment_TM1637 display(CLK_PIN, DIO_PIN);
void setup() {
Serial.begin(9600);
display.begin();
Serial.println("TM1637 Integer Example");
}
void loop() {
// Display various integers
int numbers[] = {0, 42, 1234, -5, -123, 9999};
int count = sizeof(numbers) / sizeof(numbers[0]);
for (int i = 0; i < count; i++) {
display.print(numbers[i]);
Serial.print("Displaying: ");
Serial.println(numbers[i]);
delay(2000);
}
// Display with zero padding
display.print(42, true); // Shows "0042"
Serial.println("Displaying: 0042 (zero-padded)");
delay(2000);
}
Passos Rápidos
- Ligue o módulo TM1637 ao seu Arduino como mostrado no diagrama de ligação acima.
- Conecte a placa Arduino ao seu computador com um cabo USB.
- Abra o Arduino IDE, selecione a placa e a porta corretas.
- Copie o código acima e cole no editor do Arduino IDE.
- Clique no botão Upload no Arduino IDE para carregar o código no Arduino.
- Abra o Serial Monitor para ver a saída.
O display vai passar pelos números 0, 42, 1234, -5, -123, 9999 e depois mostrar 42 com preenchimento de zeros como "0042".
Resumo da API
| Método | Descrição | Exemplo |
|---|---|---|
| print(int) | Mostra um número inteiro (-999 a 9999) | display.print(1234) |
| print(int, true) | Mostra com zeros à esquerda | display.print(42, true) |
| clear() | Limpa o display | display.clear() |
Código Arduino - Mostrar Texto e Temperatura
Este exemplo mostra como exibir textos e a temperatura com o símbolo de grau.
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-tm1637-4-digit-7-segment-display
*/
/*
* DIYables_4Digit7Segment_TM1637 - TextAndDegree Example
*
* Displays text strings, special characters, and temperature
* on a 4-digit 7-segment display with TM1637 driver.
*
* Tutorial: https://diyables.io/products/4-digit-7-segment-display-led-tm1637-with-colon
*
* TESTED HARDWARE:
* - Arduino Uno R3
* - Arduino Uno R4 WiFi
* - Arduino Uno R4 Minima
* - Arduino Mega
* - Arduino Due
* - Arduino Giga
* - DIYables STEM V3: https://diyables.io/stem-v3
* - DIYables STEM V4 IoT: https://diyables.io/stem-v4-iot
* - DIYables STEM V4B IoT: https://diyables.io/stem-v4b-iot
* - DIYables STEM V4B Edu: https://diyables.io/stem-v4-edu
* - DIYables MEGA2560 R3: https://diyables.io/atmega2560-board
* - DIYables Nano R3: https://diyables.io/nano-board
* - DIYables ESP32 Board: https://diyables.io/esp32-board
* - DIYables ESP32 S3, Uno-form factor: https://diyables.io/esp32-s3-uno
* - It is expected to work with other boards
*/
#include <DIYables_4Digit7Segment_TM1637.h>
// Pin configuration - change to match your wiring
#define CLK_PIN 9 // The Arduino pin connected to the CLK pin of TM1637 4-digit 7-segment display
#define DIO_PIN 10 // The Arduino pin connected to the DIO pin of TM1637 4-digit 7-segment display
DIYables_4Digit7Segment_TM1637 display(CLK_PIN, DIO_PIN);
void setup() {
Serial.begin(9600);
display.begin();
Serial.println("TM1637 Text and Degree Example");
}
void loop() {
// Display text strings
const char* texts[] = {"HELP", "Hi", "COOL", "done"};
for (int i = 0; i < 4; i++) {
display.print(texts[i]);
Serial.print("Displaying: ");
Serial.println(texts[i]);
delay(2000);
}
// Display temperature with degree symbol
display.printTemperature(25, 'C'); // Shows "25°C"
Serial.println("Displaying: 25 degrees C");
delay(2000);
display.printTemperature(72, 'F'); // Shows "72°F"
Serial.println("Displaying: 72 degrees F");
delay(2000);
// Display string with degree constant
char buf[5];
buf[0] = '2';
buf[1] = '5';
buf[2] = DIYables_4Digit7Segment_TM1637::DEGREE;
buf[3] = 'C';
buf[4] = '\0';
display.print(buf); // Same as printTemperature(25, 'C')
Serial.println("Displaying: 25 degrees C (via print)");
delay(2000);
}
Passos Rápidos
- Ligue o módulo TM1637 ao seu Arduino como mostrado no diagrama de ligação acima.
- Copie o código acima e cole no editor do Arduino IDE.
- Clique no botão Upload no Arduino IDE para carregar o código no Arduino.
- Abra o Serial Monitor.
O display vai passar pelos textos "HELP", "Hi", "COOL", "done" e depois mostrar as temperaturas "25°C" e "72°F".
Resumo da API
| Método | Descrição | Exemplo |
|---|---|---|
| print(const char*) | Mostra um texto (até 4 caracteres) | display.print("HELP") |
| printTemperature(int, char) | Mostra a temperatura com o grau e a unidade | display.printTemperature(25, 'C') |
| DEGREE | Constante do símbolo de grau para usar em textos | display.DEGREE |
Código Arduino - Mostrar a Hora com Dois-Pontos Piscando
Este exemplo mostra a hora no estilo de relógio, com dois-pontos que piscam a cada 500 milissegundos.
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-tm1637-4-digit-7-segment-display
*/
/*
* DIYables_4Digit7Segment_TM1637 - Time Example
*
* Displays time in HH:MM format with blinking colon separator
* on a 4-digit 7-segment display with TM1637 driver.
*
* Tutorial: https://diyables.io/products/4-digit-7-segment-display-led-tm1637-with-colon
*
* TESTED HARDWARE:
* - Arduino Uno R3
* - Arduino Uno R4 WiFi
* - Arduino Uno R4 Minima
* - Arduino Mega
* - Arduino Due
* - Arduino Giga
* - DIYables STEM V3: https://diyables.io/stem-v3
* - DIYables STEM V4 IoT: https://diyables.io/stem-v4-iot
* - DIYables STEM V4B IoT: https://diyables.io/stem-v4b-iot
* - DIYables STEM V4B Edu: https://diyables.io/stem-v4-edu
* - DIYables MEGA2560 R3: https://diyables.io/atmega2560-board
* - DIYables Nano R3: https://diyables.io/nano-board
* - DIYables ESP32 Board: https://diyables.io/esp32-board
* - DIYables ESP32 S3, Uno-form factor: https://diyables.io/esp32-s3-uno
* - It is expected to work with other boards
*/
#include <DIYables_4Digit7Segment_TM1637.h>
// Pin configuration - change to match your wiring
#define CLK_PIN 9 // The Arduino pin connected to the CLK pin of TM1637 4-digit 7-segment display
#define DIO_PIN 10 // The Arduino pin connected to the DIO pin of TM1637 4-digit 7-segment display
DIYables_4Digit7Segment_TM1637 display(CLK_PIN, DIO_PIN);
int hours = 12;
int minutes = 30;
bool colonOn = true;
void setup() {
Serial.begin(9600);
display.begin();
Serial.println("TM1637 Time Example");
Serial.println("Displaying 12:30 with blinking colon");
}
void loop() {
display.printTime(hours, minutes, colonOn);
delay(500); // Toggle colon every 500ms for blinking effect
colonOn = !colonOn;
}
Passos Rápidos
- Ligue o módulo TM1637 ao seu Arduino como mostrado no diagrama de ligação acima.
- Copie o código acima e cole no editor do Arduino IDE.
- Clique no botão Upload no Arduino IDE para carregar o código no Arduino.
O display vai mostrar "12:30" com os dois-pontos acendendo e apagando a cada meio segundo.
Resumo da API
| Método | Descrição | Exemplo | |
|---|---|---|---|
| printTime(int, int) | Mostra a hora HH | MM com dois-pontos | display.printTime(12, 30) |
| printTime(int, int, bool) | Mostra a hora e controla os dois-pontos (ligado/desligado) | display.printTime(12, 30, false) |
Código Arduino - Fazer o Display Piscar
Este exemplo faz valores inteiros e textos piscarem usando os métodos off() e on().
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-tm1637-4-digit-7-segment-display
*/
/*
* DIYables_4Digit7Segment_TM1637 - Blink Example
*
* Blinks integer and text on a 4-digit 7-segment display
* using off() and on() to toggle the display.
*
* Tutorial: https://diyables.io/products/4-digit-7-segment-display-led-tm1637-with-colon
*
* TESTED HARDWARE:
* - Arduino Uno R3
* - Arduino Uno R4 WiFi
* - Arduino Uno R4 Minima
* - Arduino Mega
* - Arduino Due
* - Arduino Giga
* - DIYables STEM V3: https://diyables.io/stem-v3
* - DIYables STEM V4 IoT: https://diyables.io/stem-v4-iot
* - DIYables STEM V4B IoT: https://diyables.io/stem-v4b-iot
* - DIYables STEM V4B Edu: https://diyables.io/stem-v4-edu
* - DIYables MEGA2560 R3: https://diyables.io/atmega2560-board
* - DIYables Nano R3: https://diyables.io/nano-board
* - DIYables ESP32 Board: https://diyables.io/esp32-board
* - DIYables ESP32 S3, Uno-form factor: https://diyables.io/esp32-s3-uno
* - It is expected to work with other boards
*/
#include <DIYables_4Digit7Segment_TM1637.h>
// Pin configuration - change to match your wiring
#define CLK_PIN 9 // The Arduino pin connected to the CLK pin of TM1637 4-digit 7-segment display
#define DIO_PIN 10 // The Arduino pin connected to the DIO pin of TM1637 4-digit 7-segment display
DIYables_4Digit7Segment_TM1637 display(CLK_PIN, DIO_PIN);
void setup() {
Serial.begin(9600);
display.begin();
Serial.println("TM1637 Blink Example");
}
void loop() {
// Blink an integer
display.print(1234);
Serial.println("Blinking: 1234");
for (int i = 0; i < 5; i++) {
display.off();
delay(300);
display.on();
delay(300);
}
delay(1000);
// Blink text
display.print("HELP");
Serial.println("Blinking: HELP");
for (int i = 0; i < 5; i++) {
display.off();
delay(300);
display.on();
delay(300);
}
delay(1000);
}
Passos Rápidos
- Ligue o módulo TM1637 ao seu Arduino como mostrado no diagrama de ligação acima.
- Copie o código acima e cole no editor do Arduino IDE.
- Clique no botão Upload no Arduino IDE para carregar o código no Arduino.
- Abra o Serial Monitor.
O display vai piscar "1234" cinco vezes, fazer uma pausa, depois piscar "HELP" cinco vezes e repetir.
Resumo da API
| Método | Descrição | Exemplo |
|---|---|---|
| off() | Desliga o display (os dados são mantidos) | display.off() |
| on() | Liga o display novamente | display.on() |
| setBrightness(int) | Define o brilho de 0 a 7 | display.setBrightness(4) |
Código Arduino - Controle de Dígitos Individuais
Este exemplo mostra como definir cada dígito separadamente usando números, caracteres e os dois-pontos.
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-tm1637-4-digit-7-segment-display
*/
/*
* DIYables_4Digit7Segment_TM1637 - IndividualDigits Example
*
* Sets individual digits, characters, and colon on a 4-digit
* 7-segment display with TM1637 driver.
*
* Tutorial: https://diyables.io/products/4-digit-7-segment-display-led-tm1637-with-colon
*
* TESTED HARDWARE:
* - Arduino Uno R3
* - Arduino Uno R4 WiFi
* - Arduino Uno R4 Minima
* - Arduino Mega
* - Arduino Due
* - Arduino Giga
* - DIYables STEM V3: https://diyables.io/stem-v3
* - DIYables STEM V4 IoT: https://diyables.io/stem-v4-iot
* - DIYables STEM V4B IoT: https://diyables.io/stem-v4b-iot
* - DIYables STEM V4B Edu: https://diyables.io/stem-v4-edu
* - DIYables MEGA2560 R3: https://diyables.io/atmega2560-board
* - DIYables Nano R3: https://diyables.io/nano-board
* - DIYables ESP32 Board: https://diyables.io/esp32-board
* - DIYables ESP32 S3, Uno-form factor: https://diyables.io/esp32-s3-uno
* - It is expected to work with other boards
*/
#include <DIYables_4Digit7Segment_TM1637.h>
// Pin configuration - change to match your wiring
#define CLK_PIN 9 // The Arduino pin connected to the CLK pin of TM1637 4-digit 7-segment display
#define DIO_PIN 10 // The Arduino pin connected to the DIO pin of TM1637 4-digit 7-segment display
DIYables_4Digit7Segment_TM1637 display(CLK_PIN, DIO_PIN);
void setup() {
Serial.begin(9600);
display.begin();
Serial.println("TM1637 Individual Digits Example");
}
void loop() {
// Set individual numbers on each digit position
display.clear();
display.setNumber(0, 1);
display.setNumber(1, 2);
display.setNumber(2, 3);
display.setNumber(3, 4);
Serial.println("Displaying: 1234");
delay(2000);
// Turn colon on
display.setColon(true);
Serial.println("Displaying: 12:34");
delay(2000);
// Turn colon off
display.setColon(false);
Serial.println("Displaying: 1234");
delay(2000);
// Set individual characters
display.clear();
display.setChar(0, 'H');
display.setChar(1, 'E');
display.setChar(2, 'L');
display.setChar(3, 'P');
Serial.println("Displaying: HELP");
delay(2000);
// Mix characters and numbers with colon
display.clear();
display.setChar(0, 'A');
display.setNumber(1, 3);
display.setChar(2, 'b');
display.setNumber(3, 7);
display.setColon(true);
Serial.println("Displaying: A3:b7");
delay(2000);
// Blinking colon effect
display.clear();
display.setNumber(0, 1);
display.setNumber(1, 2);
display.setNumber(2, 3);
display.setNumber(3, 0);
Serial.println("Blinking colon: 12:30");
for (int i = 0; i < 5; i++) {
display.setColon(true);
delay(500);
display.setColon(false);
delay(500);
}
delay(1000);
}
Passos Rápidos
- Ligue o módulo TM1637 ao seu Arduino como mostrado no diagrama de ligação acima.
- Copie o código acima e cole no editor do Arduino IDE.
- Clique no botão Upload no Arduino IDE para carregar o código no Arduino.
- Abra o Serial Monitor.
O display vai mostrar várias combinações de números e caracteres com controle dos dois-pontos.
Resumo da API
| Método | Descrição | Exemplo |
|---|---|---|
| setNumber(int, int) | Define um dígito (0-9) na posição 0-3 | display.setNumber(0, 1) |
| setChar(int, char) | Define um caractere na posição 0-3 | display.setChar(0, 'H') |
| setColon(bool) | Liga ou desliga os dois-pontos | display.setColon(true) |
| setSegments(int, uint8_t) | Define os segmentos diretamente na posição 0-3 | display.setSegments(0, 0x76) |
Solução de Problemas
Se o código não funcionar, há alguns problemas comuns que você pode verificar:
- O display não mostra nada: Verifique as conexões da ligação. Certifique-se de que CLK e DIO estão conectados aos pinos corretos do Arduino. Confirme se o VCC está conectado ao 5V ou 3.3V e o GND ao GND.
- O display mostra dígitos errados: Verifique se os valores de CLK_PIN e DIO_PIN no seu código correspondem à ligação real. Trocar CLK e DIO é um erro comum.
- O display está muito fraco ou muito forte: Use setBrightness(level) com um valor de 0 (mais fraco) a 7 (mais forte) para ajustar.
- Erro de compilação por falta de biblioteca: Certifique-se de que você instalou a biblioteca DIYables_4Digit7Segment_TM1637 pelo Arduino Library Manager.
Plataformas Suportadas
A biblioteca usa apenas APIs padrão do Arduino (pinMode, digitalWrite, digitalRead, delayMicroseconds) e suporta todas as plataformas Arduino (architectures=*).
