Arduino - Sensor de Temperatura - LCD

Hardware Necessário

1	×	Arduino Uno R3
1	×	Cabo USB 2.0 tipo A/B (para PC com USB-A)
1	×	Cabo USB 2.0 tipo C/B (para PC com USB-C)
1	×	LCD I2C 16x2
1	×	LCD I2C 1602 Display Compact-Size 5V
1	×	(Alternativa) LCD I2C 20x4
1	×	Sensor de Temperatura DS18B20 (con Adaptador)
1	×	Sensor de Temperatura DS18B20 (sin Adaptador)
1	×	Fios Jumper
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino Uno
1	×	(Recomendado) Shield de Protoboard para Arduino Uno
1	×	(Recomendado) Case para Arduino Uno
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Buy Note: Many DS18B20 sensors available in the market are unreliable. We strongly recommend buying the sensor from the DIYables brand using the link provided above. We tested it, and it worked reliably.

Buy Note: Alternatively, you can assemble the LCD I2C display using LCD 1602 Display and PCF8574 I2C Adapter Module.

Sobre o Sensor de Temperatura e o LCD

Se você não conhece o sensor de temperatura e o LCD (pinagem, como funciona, como programar...), aprenda sobre eles nos seguintes tutoriais:

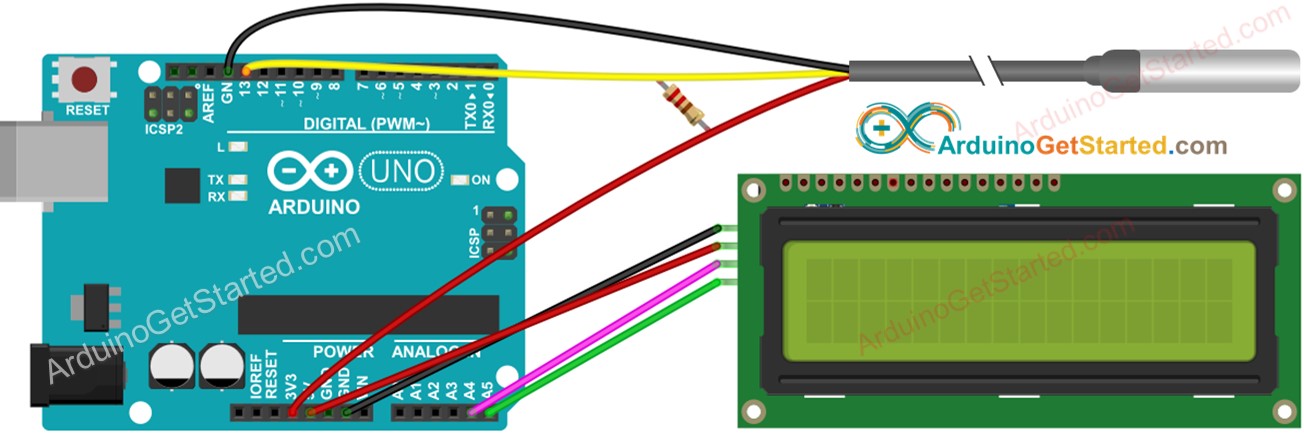

Diagrama de Ligação

Diagrama de ligação

This image is created using Fritzing. Click to enlarge image

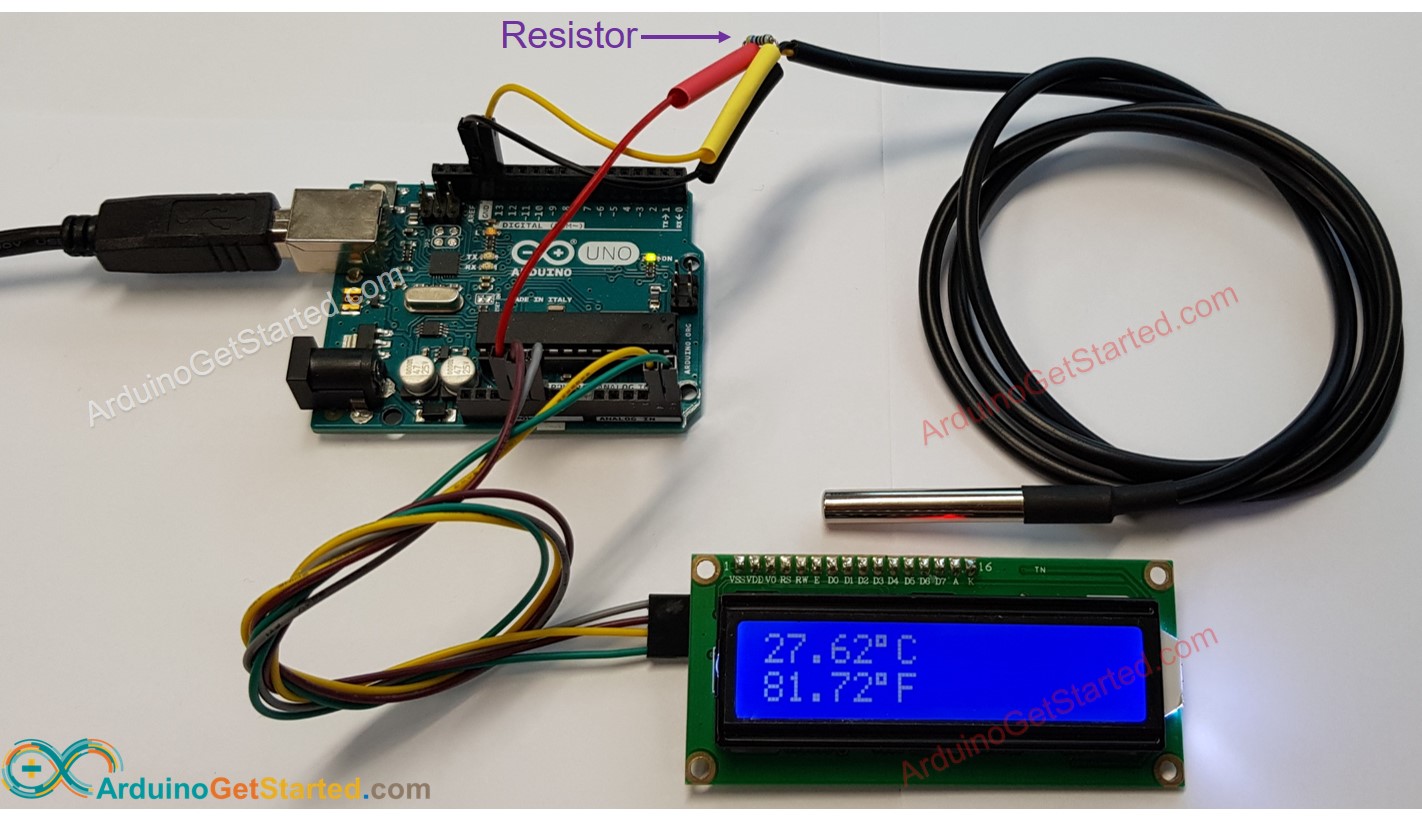

Ligação real

Diagrama de Ligação do Arduino com DS18B20 e LCD

This image is created using Fritzing. Click to enlarge image

Sugerimos comprar um sensor DS18B20 que vem com um adaptador de ligação para facilitar a conexão. O adaptador tem um resistor embutido, eliminando a necessidade de um resistor separado na ligação.

Código Arduino

/* * Este código de Arduino foi desenvolvido por pt.newbiely.com * Este código de Arduino é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino/arduino-temperature-sensor-lcd */ #include <OneWire.h> #include <DallasTemperature.h> #include <DIYables_LCD_I2C.h> const int SENSOR_PIN = 13; // Arduino pin connected to DS18B20 sensor's DQ pin OneWire oneWire(SENSOR_PIN); // setup a oneWire instance DallasTemperature sensors(&oneWire); // pass oneWire to DallasTemperature library DIYables_LCD_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows float tempCelsius; // temperature in Celsius float tempFahrenheit; // temperature in Fahrenheit void setup() { sensors.begin(); // initialize the sensor lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight } void loop() { sensors.requestTemperatures(); // send the command to get temperatures tempCelsius = sensors.getTempCByIndex(0); // read temperature in Celsius tempFahrenheit = tempCelsius * 9 / 5 + 32; // convert Celsius to Fahrenheit lcd.clear(); lcd.setCursor(0, 0); // start to print at the first row lcd.print(tempCelsius); // print the temperature in Celsius lcd.print((char)223); // print ° character lcd.print("C"); lcd.setCursor(0, 1); // start to print at the second row lcd.print(tempFahrenheit); // print the temperature in Fahrenheit lcd.print((char)223); // print ° character lcd.print("F"); delay(500); }

※ Nota:

O endereço I2C do LCD pode variar de acordo com o fabricante. No código, usamos 0x27, que é especificado pelo fabricante DIYables

Passos Rápidos

Conecte o Arduino ao PC por meio do cabo USB
Abra o Arduino IDE, selecione a placa e a porta corretas
Vá até o ícone Libraries na barra esquerda do Arduino IDE.
Pesquise “DallasTemperature” e, em seguida, encontre a biblioteca DallasTemperature de Miles Burton.
Clique no botão Install para instalar a biblioteca DallasTemperature.

Biblioteca Dallas Temperature do Arduino

Será solicitado que você instale a dependência da biblioteca
Clique no botão Install All para instalar a biblioteca OneWire.

Pesquise “DIYables LCD I2C” e, em seguida, encontre a biblioteca DIYables_LCD_I2C da DIYables
Clique no botão Install para instalar a biblioteca DIYables_LCD_I2C.

Copie o código acima e abra-o no Arduino IDE
Clique no botão Upload no Arduino IDE para carregar o código no Arduino

Coloque o sensor em água quente e fria, ou segure o sensor com a mão
Veja o resultado no LCD

This image is created using Fritzing. Click to enlarge image

Se o LCD não exibir nada, consulte Solução de Problemas do LCD I2C

Explicação do Código

Leia a explicação linha por linha nas linhas de comentário do código-fonte!
