Arduino - Sensor de Temperatura e Umidade

Neste tutorial, vamos aprender:

As diferenças entre os sensores de temperatura e umidade DHT11 e DHT22
Como ler os valores de temperatura e umidade do DHT11 usando o Arduino
Como ler os valores de temperatura e umidade do DHT22 usando o Arduino

Se você só quer medir a temperatura, recomendamos usar um sensor de temperatura DS18B20 à prova d'água. Ele é um sensor barato e prático. Você pode colocá-lo em água quente ou fria.

Hardware Necessário

1	×	Arduino Uno R3
1	×	Cabo USB 2.0 tipo A/B (para PC com USB-A)
1	×	Cabo USB 2.0 tipo C/B (para PC com USB-C)
1	×	DHT11 Módulo Sensor de Temperatura e Umidade
1	×	(Alternativa) DHT11 Sensor
1	×	DHT22 Módulo Sensor de Temperatura e Umidade
1	×	(Alternativa) DHT22 Sensor
1	×	10 kΩ Resistor
1	×	Protoboard
1	×	Fios Jumper
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino Uno
1	×	(Recomendado) Shield de Protoboard para Arduino Uno
1	×	(Recomendado) Case para Arduino Uno
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre os Sensores de Temperatura e Umidade DHT11 e DHT22

O que o DHT11 e o DHT22 têm em comum

As pinagens são iguais
A ligação com o Arduino é igual
A programação (com uma biblioteca) é parecida (apenas uma linha de código é diferente)

As diferenças entre o DHT11 e o DHT22

	DHT11	DHT22
Preço	custo ultrabaixo	baixo custo
Faixa de temperatura	0°C a 50°C	-40°C a 80°C
Precisão de temperatura	± 2°C	± 0.5°C
Faixa de umidade	20% a 80%	0% a 100%
Precisão de umidade	5%	± 2 a 5%
Taxa de leitura	1Hz (uma vez por segundo)	0.5Hz (uma vez a cada 2 segundos)
Tamanho	15.5mm x 12mm x 5.5mm	15.1mm x 25mm x 7.7mm
Tensão de operação	3 a 5V	3 a 5V

Como você pode ver, o DHT22 é um pouco mais preciso e tem uma faixa maior, mas é mais caro que o DHT11.

Pinagem

Os sensores DHT11 e DHT22 na forma original têm quatro pinos:

Pino GND: precisa ser conectado ao GND (0V)
Pino VCC: precisa ser conectado ao VCC (5V ou 3.3V)
Pino DATA: este pino é usado para a comunicação entre o sensor e o Arduino
Pino NC: não conectado, podemos ignorar este pino

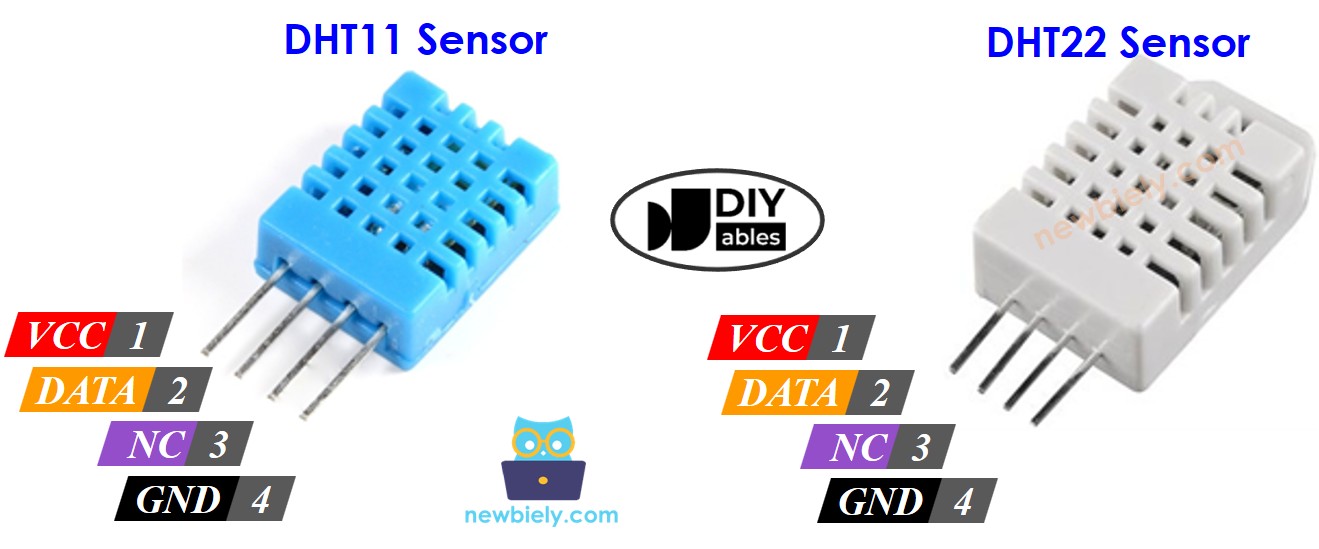

Pinagem dos sensores de temperatura e umidade DHT11 e DHT22

Alguns fabricantes fornecem os sensores DHT11 e DHT22 em forma de módulo com três pinos: GND, VCC e DATA (ou, alternativamente: -, + e OUT).

※ Nota:

Na forma de módulo, a ordem dos pinos pode variar entre os fabricantes. SEMPRE use as identificações impressas no módulo. Observe com atenção!

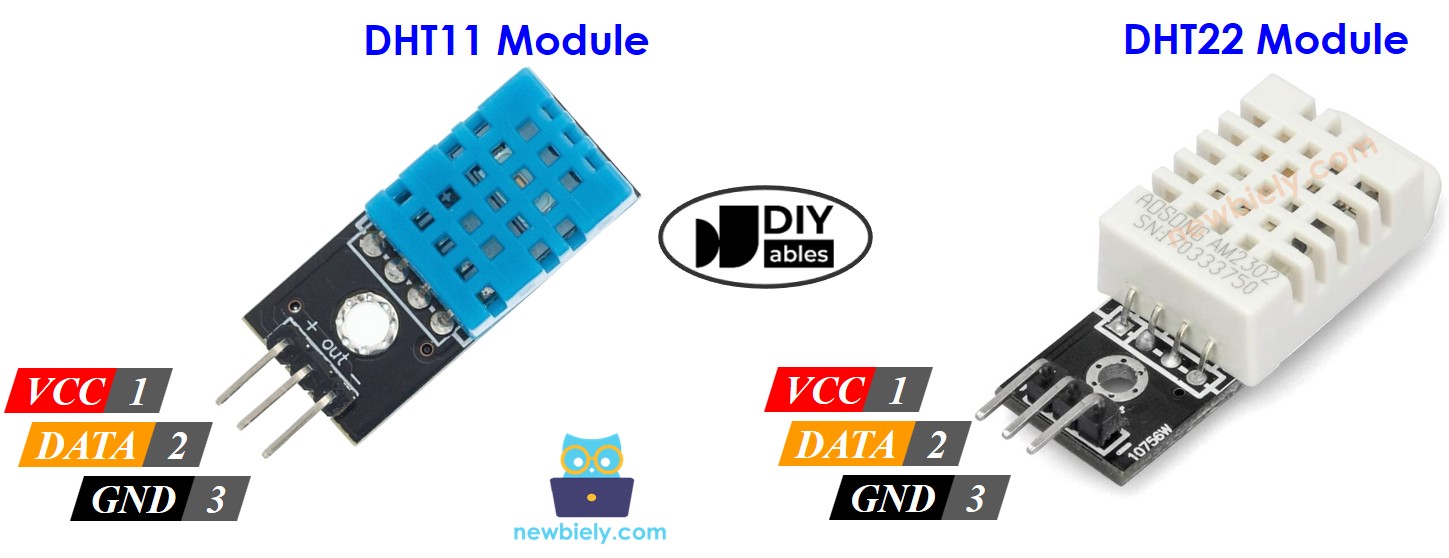

Pinagem dos módulos de temperatura e umidade DHT11 e DHT22

Diagrama de Ligação

A ligação com o Arduino é igual para os dois sensores. Na forma original, é necessário um resistor de 5K a 10K Ohms para manter a linha de dados em nível alto e permitir a comunicação entre o sensor e o Arduino

Arduino - Ligação do Sensor DHT11

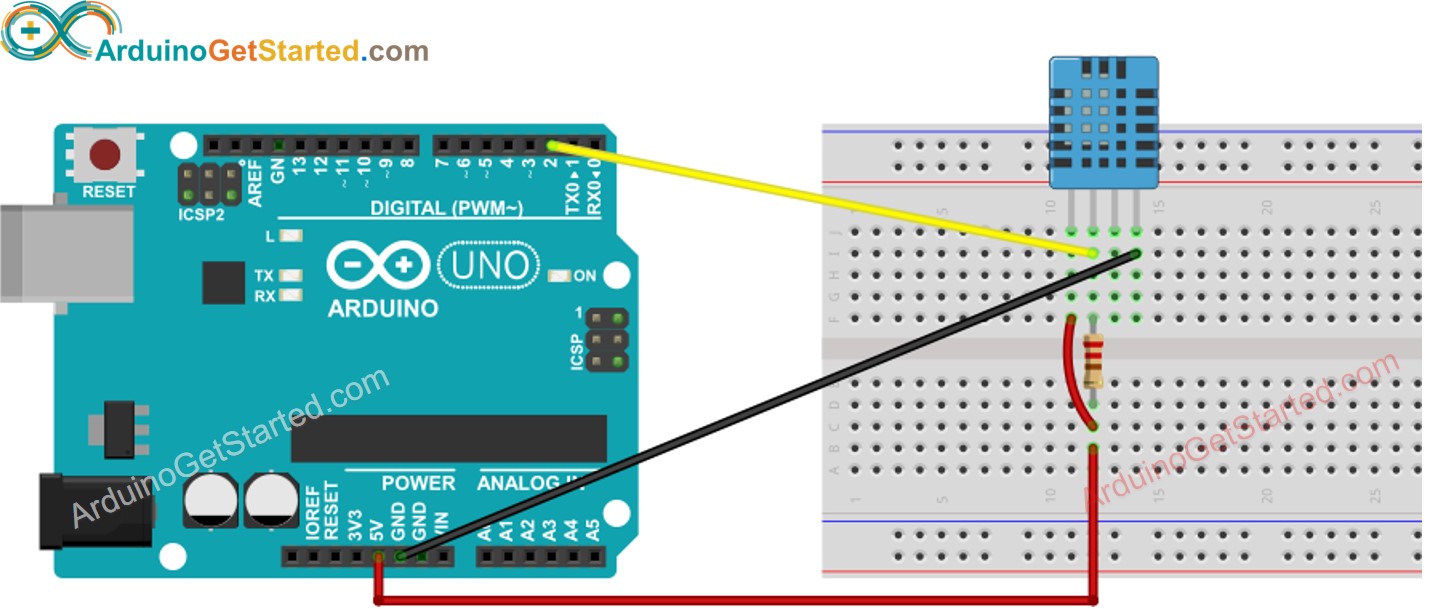

Diagrama de ligação do Arduino com o sensor de temperatura e umidade DHT11

This image is created using Fritzing. Click to enlarge image

Arduino - Ligação do Sensor DHT22

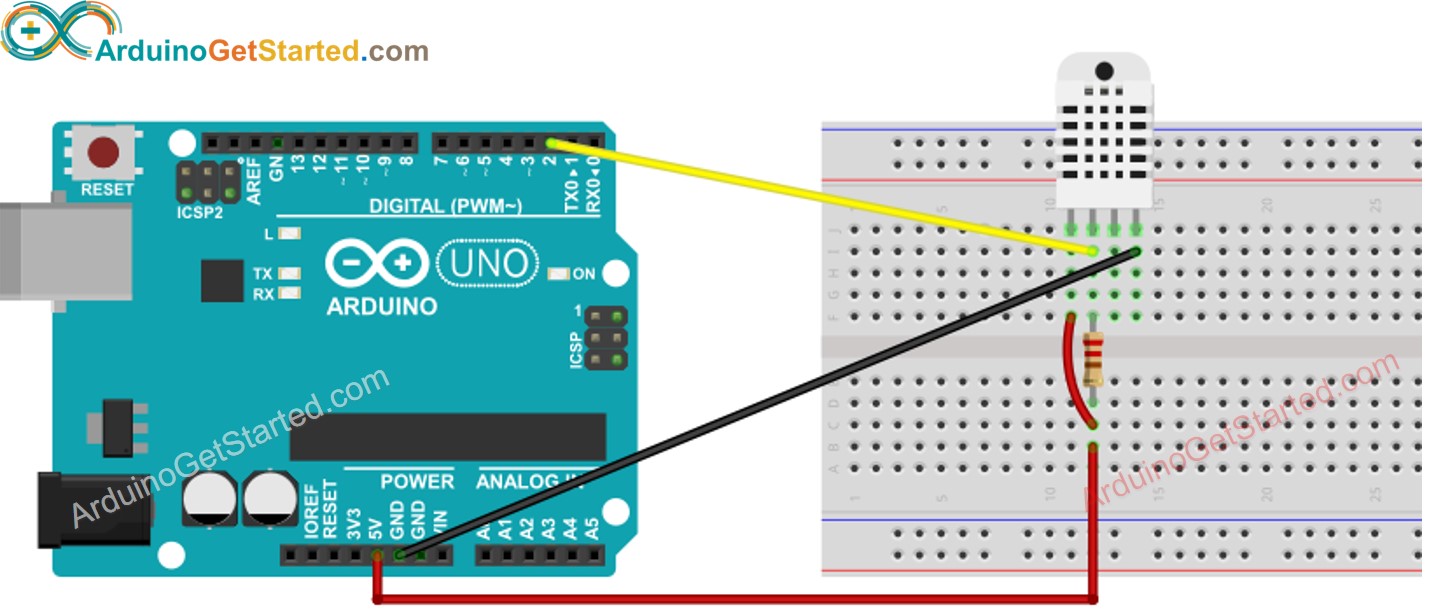

Diagrama de ligação do Arduino com o sensor de temperatura e umidade DHT22

This image is created using Fritzing. Click to enlarge image

Arduino - Ligação do Módulo DHT11

A maioria dos módulos de sensor DHT11 já tem um resistor embutido, então você não precisa adicioná-lo. Isso nos poupa um pouco de trabalho de ligação ou de solda.

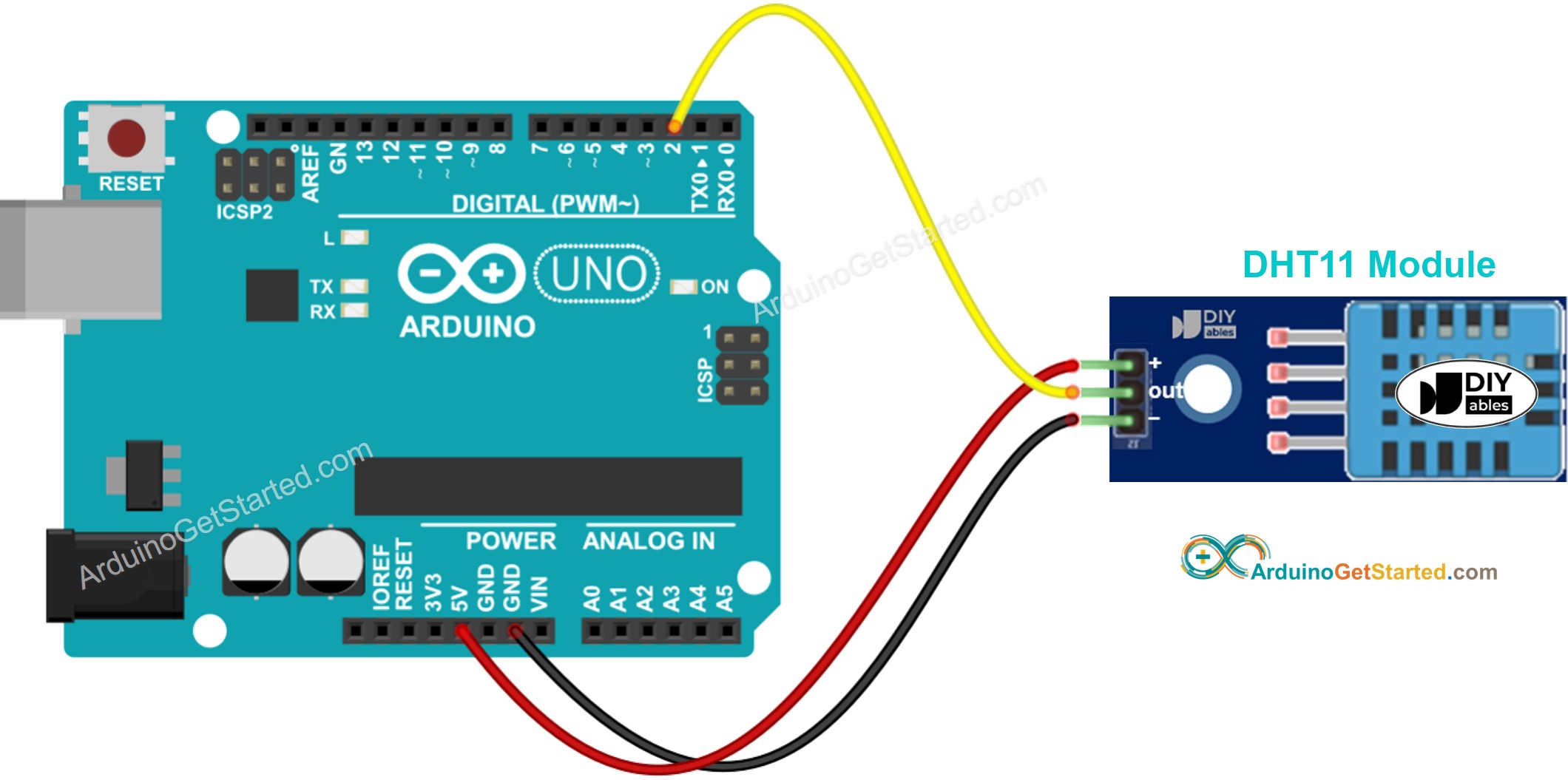

Diagrama de ligação do Arduino com o módulo de temperatura e umidade DHT11

This image is created using Fritzing. Click to enlarge image

Arduino - Ligação do Módulo DHT22

A maioria dos módulos de sensor DHT22 já tem um resistor embutido, então você não precisa adicioná-lo. Isso nos poupa um pouco de trabalho de ligação ou de solda.

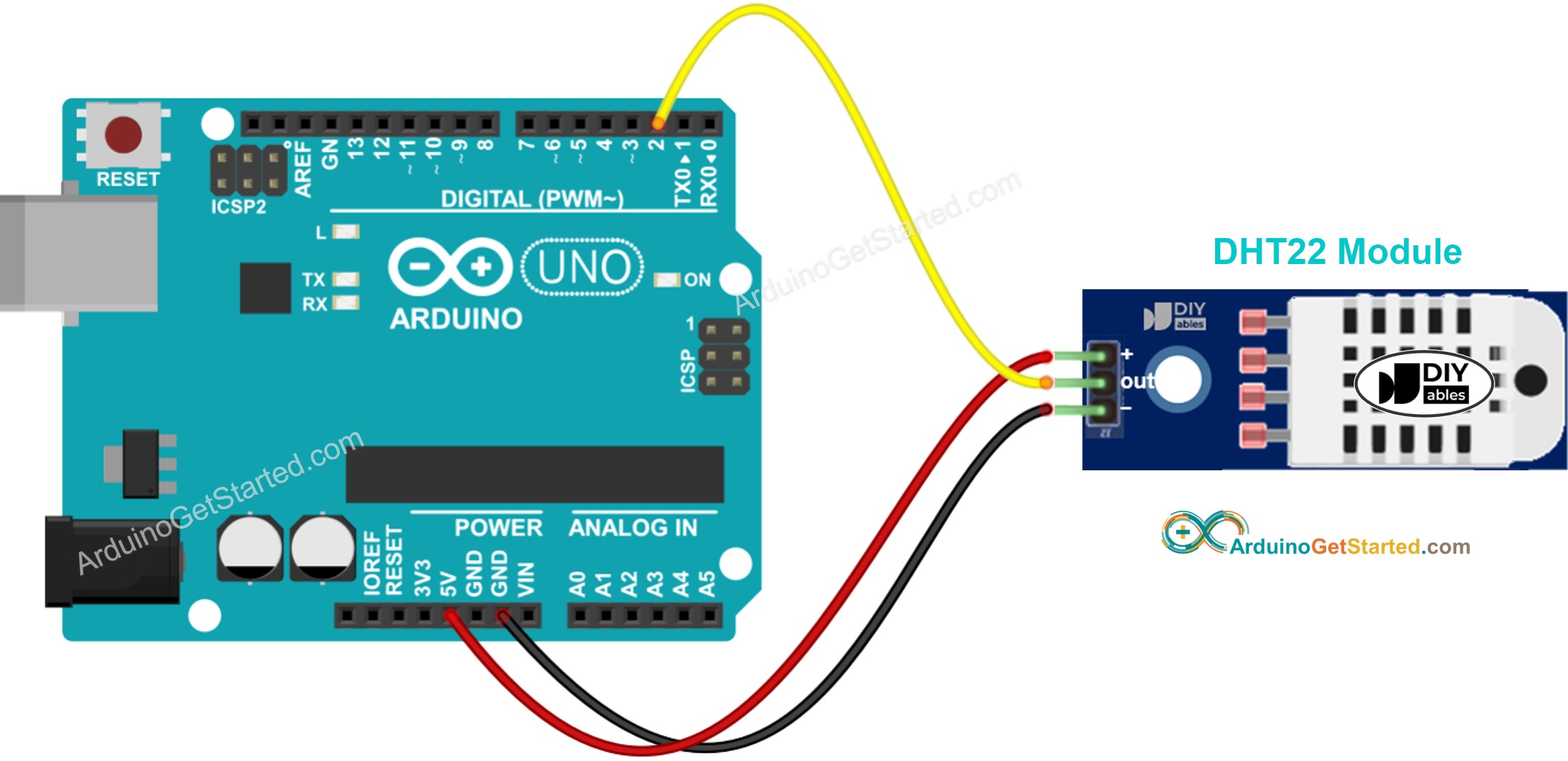

Diagrama de ligação do Arduino com o módulo de temperatura e umidade DHT22

This image is created using Fritzing. Click to enlarge image

Como Programar o Sensor de Temperatura DHTxx

A programação para os dois sensores é parecida. Há apenas uma linha de código diferente.

Inclua a biblioteca:

#include "DHT.h"

Defina o pino do Arduino conectado ao sensor DHT:

#define DHTPIN 2

Defina o tipo de sensor: DHT11 ou DHT22 (esta é a linha de código diferente)

#define DHTTYPE DHT11

#define DHTTYPE DHT22

Declare o objeto DHT

DHT dht(DHTPIN, DHTTYPE);

Inicialize o sensor:

dht.begin();

Leia a umidade:

float humi = dht.readHumidity();

Leia a temperatura em Celsius:

float tempC = dht.readTemperature();

Leia a temperatura em Fahrenheit:

float tempF = dht.readTemperature(true);

Código Arduino - DHT11

/* * Este código de Arduino foi desenvolvido por pt.newbiely.com * Este código de Arduino é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino/arduino-temperature-humidity-sensor */ #include "DHT.h" #define DHTPIN 2 #define DHTTYPE DHT11 DHT dht(DHTPIN, DHTTYPE); void setup() { Serial.begin(9600); dht.begin(); // initialize the sensor } void loop() { // wait a few seconds between measurements. delay(2000); // read humidity float humi = dht.readHumidity(); // read temperature as Celsius float tempC = dht.readTemperature(); // read temperature as Fahrenheit float tempF = dht.readTemperature(true); // check if any reads failed if (isnan(humi) || isnan(tempC) || isnan(tempF)) { Serial.println("Failed to read from DHT sensor!"); } else { Serial.print("Humidity: "); Serial.print(humi); Serial.print("%"); Serial.print(" | "); Serial.print("Temperature: "); Serial.print(tempC); Serial.print("°C ~ "); Serial.print(tempF); Serial.println("°F"); } }

Código Arduino - DHT22

/* * Este código de Arduino foi desenvolvido por pt.newbiely.com * Este código de Arduino é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino/arduino-temperature-humidity-sensor */ #include "DHT.h" #define DHTPIN 2 #define DHTTYPE DHT22 DHT dht(DHTPIN, DHTTYPE); void setup() { Serial.begin(9600); dht.begin(); // initialize the sensor } void loop() { // wait a few seconds between measurements. delay(2000); // read humidity float humi = dht.readHumidity(); // read temperature as Celsius float tempC = dht.readTemperature(); // read temperature as Fahrenheit float tempF = dht.readTemperature(true); // check if any reads failed if (isnan(humi) || isnan(tempC) || isnan(tempF)) { Serial.println("Failed to read from DHT sensor!"); } else { Serial.print("Humidity: "); Serial.print(humi); Serial.print("%"); Serial.print(" | "); Serial.print("Temperature: "); Serial.print(tempC); Serial.print("°C ~ "); Serial.print(tempF); Serial.println("°F"); } }

Se você comparar os dois códigos acima, vai perceber que há uma linha diferente (linha 11)

Passos Rápidos

Conecte o Arduino ao PC usando o cabo USB
Abra o Arduino IDE e selecione a placa e a porta corretas
Vá até o ícone Libraries na barra esquerda do Arduino IDE.
Pesquise “DHT” e encontre a biblioteca DHT sensor library da Adafruit
Clique no botão Install para instalar a biblioteca.

Será solicitado que você instale algumas outras dependências da biblioteca
Clique no botão Install All para instalar todas as dependências da biblioteca.

Biblioteca Adafruit Unified Sensor no Arduino

Copie o código acima correspondente ao sensor que você tem e abra-o no Arduino IDE
Clique no botão Upload no Arduino IDE para carregar o código no Arduino
Deixe o ambiente ao redor do sensor mais quente ou mais frio
Veja o resultado no Serial Monitor.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Arduino Uno' on 'COM15')

New Line

9600 baud

Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 32.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F Humidity: 32.00% | Temperature: 29.00°C ~ 84.20°F Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F

Ln 11, Col 1

Arduino Uno on COM15
