Arduino - Controla Elemento de Aquecimento

Neste tutorial, vamos aprender como controlar um Elemento de Aquecimento usando o Arduino. Com base neste tutorial, você aprenderá a fazer um sistema de aquecimento em outro tutorial.

Hardware Necessário

1	×	Arduino Uno R3
1	×	Cabo USB 2.0 tipo A/B (para PC com USB-A)
1	×	Cabo USB 2.0 tipo C/B (para PC com USB-C)
1	×	Relé
1	×	Elemento de Aquecimento
1	×	Fonte de Alimentação 12V
1	×	Conector de Alimentação DC
1	×	Fios Jumper
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino Uno
1	×	(Recomendado) Shield de Protoboard para Arduino Uno
1	×	(Recomendado) Case para Arduino Uno
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Elemento de Aquecimento

Pinagem

O Elemento de Aquecimento geralmente tem dois pinos:

Pino positivo (+) (vermelho): deve ser conectado aos 12V da fonte de alimentação DC
Pino negativo (-) (preto): deve ser conectado ao GND da fonte de alimentação DC

Como Controlar o Elemento de Aquecimento

Se o Elemento de Aquecimento de 12V for alimentado por uma fonte de alimentação de 12V, ele emite calor. Para controlar um Elemento de Aquecimento, precisamos usar um relé entre o Arduino e o Elemento de Aquecimento. O Arduino pode controlar o Elemento de Aquecimento através do relé. Se você ainda não conhece o relé (pinagem, como funciona, como programar ...), aprenda sobre o relé no tutorial Arduino - Relé

Diagrama de Ligação

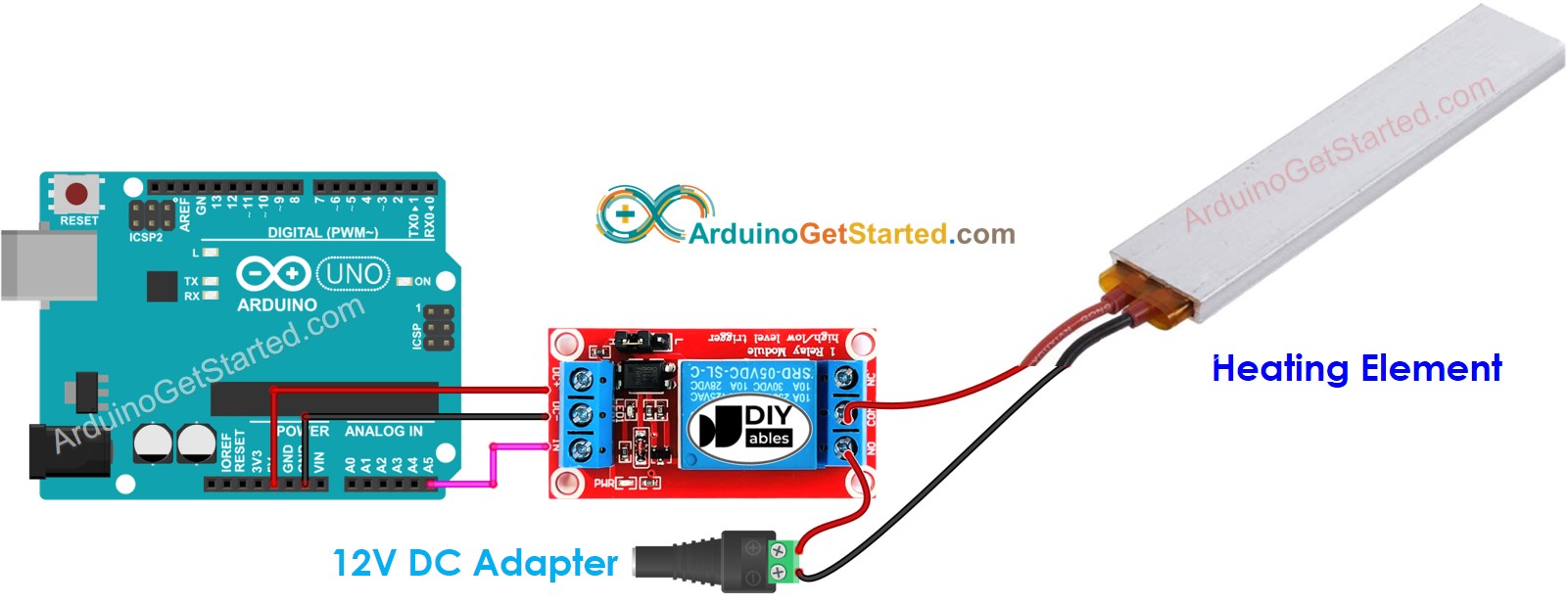

This image is created using Fritzing. Click to enlarge image

Código Arduino

O código abaixo liga o Elemento de Aquecimento por cinco segundos e o desliga por cinco segundos, repetidamente,

/* * Este código de Arduino foi desenvolvido por pt.newbiely.com * Este código de Arduino é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino/arduino-controls-heating-element */ // constants won't change const int RELAY_PIN = A5; // the Arduino pin, which connects to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin A5 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on heating element 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off heating element 5 seconds delay(5000); }

Passos Rápidos

Conecte o Arduino ao PC via cabo USB
Abra o Arduino IDE, selecione a placa e a porta corretas
Copie o código acima e abra-o no Arduino IDE
Clique no botão Upload no Arduino IDE para carregar o código no Arduino
Verifique a temperatura do Elemento de Aquecimento

Tenha cuidado. Ele pode queimar você e a sua casa. Este é um assunto sério, e queremos que você fique seguro. Se você NÃO tiver 100% de certeza do que está fazendo, faça um favor a si mesmo e não toque em nada. Peça ajuda a alguém que saiba! NÃO nos responsabilizamos pela sua segurança.

Explicação do Código

Leia a explicação linha por linha nas linhas de comentário do código!
