Arduino - Potenciômetro

Neste tutorial, vamos aprender:

Como o potenciômetro funciona.
Como conectar o potenciômetro ao Arduino.
Como programar o Arduino para ler o valor do potenciômetro e convertê-lo em outros valores controláveis.

Hardware Necessário

1	×	Arduino Uno R3
1	×	Cabo USB 2.0 tipo A/B (para PC com USB-A)
1	×	Cabo USB 2.0 tipo C/B (para PC com USB-C)
1	×	Potentiometer
1	×	Alternatively, 10k Ohm Trimmer Potentiometer
1	×	(Alternativa) Potentiometer Kit
1	×	(Alternativa) Potentiometer Module with Knob
1	×	Protoboard
1	×	Fios Jumper
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino Uno
1	×	(Recomendado) Shield de Protoboard para Arduino Uno
1	×	(Recomendado) Case para Arduino Uno
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Potenciômetro

O potenciômetro rotativo (também chamado de sensor de ângulo rotativo) é usado para ajustar manualmente o valor de algo (por exemplo, o volume do som, o brilho de uma lâmpada, o nível de zoom de um osciloscópio...)

Pinagem

O potenciômetro geralmente tem 3 pinos:

Pino GND: precisa ser conectado ao GND (0V)
Pino VCC: precisa ser conectado ao VCC (5V ou 3.3V)
Pino de saída: envia a tensão para o pino de entrada do Arduino.

※ Nota:

O pino GND e o pino VCC são intercambiáveis

Como Funciona

O eixo do potenciômetro pode girar de 0° (mais próximo do GND) até um ângulo limite superior (mais próximo do pino VCC), chamado ANGLE_MAX.

A tensão no pino de saída varia da tensão do GND até a tensão do VCC. A tensão de saída é diretamente proporcional ao ângulo de rotação do eixo.

Se o ângulo for 0°, a tensão do pino de saída é 0V
Se o ângulo for ANGLE_MAX, a tensão do pino de saída é a tensão do VCC
Se o ângulo estiver entre 0° e ANGLE_MAX, output_voltage = angle × VCC / ANGLE_MAX

※ Nota:

O valor de ANGLE_MAX depende do fabricante. Na prática, geralmente NÃO nos importamos com o valor de ANGLE_MAX, exceto quando precisamos calcular o ângulo de rotação (veja a parte de casos de uso).

Arduino - Potenciômetro Rotativo

Os pinos A0 a A5 do Arduino podem funcionar como entrada analógica. O pino de entrada analógica converte a tensão (entre 0V e VCC) em valores inteiros (entre 0 e 1023), chamados de valor ADC ou valor analógico.

Conectando o pino de saída do potenciômetro a um pino de entrada analógica, podemos ler o valor analógico do pino e depois convertê-lo em um valor com significado.

O valor que o Arduino obtém NÃO é o ângulo, NÃO é a tensão. É um valor inteiro que varia de 0 a 1023.

Depois de obter o valor inteiro do pino de entrada analógica, reescalamos esse valor para outro valor. Vamos ver os casos de uso.

Casos de Uso

Reescalar para o ângulo do potenciômetro.
Reescalar para a tensão do potenciômetro:
Reescalar para o valor controlável (por exemplo, volume do som, brilho, velocidade do motor DC... ). Este é o caso mais usado.

Faixa de Reescala

		DE		PARA
Ângulo	girado pelo usuário	0°	→	ANGLE_MAX
Tensão	do pino do potenciômetro	0V	→	VCC
Valor ADC	lido pelo Arduino	0	→	1023
Outro valor	convertido pelo Arduino	VALUE_MIN	→	VALUE_MAX

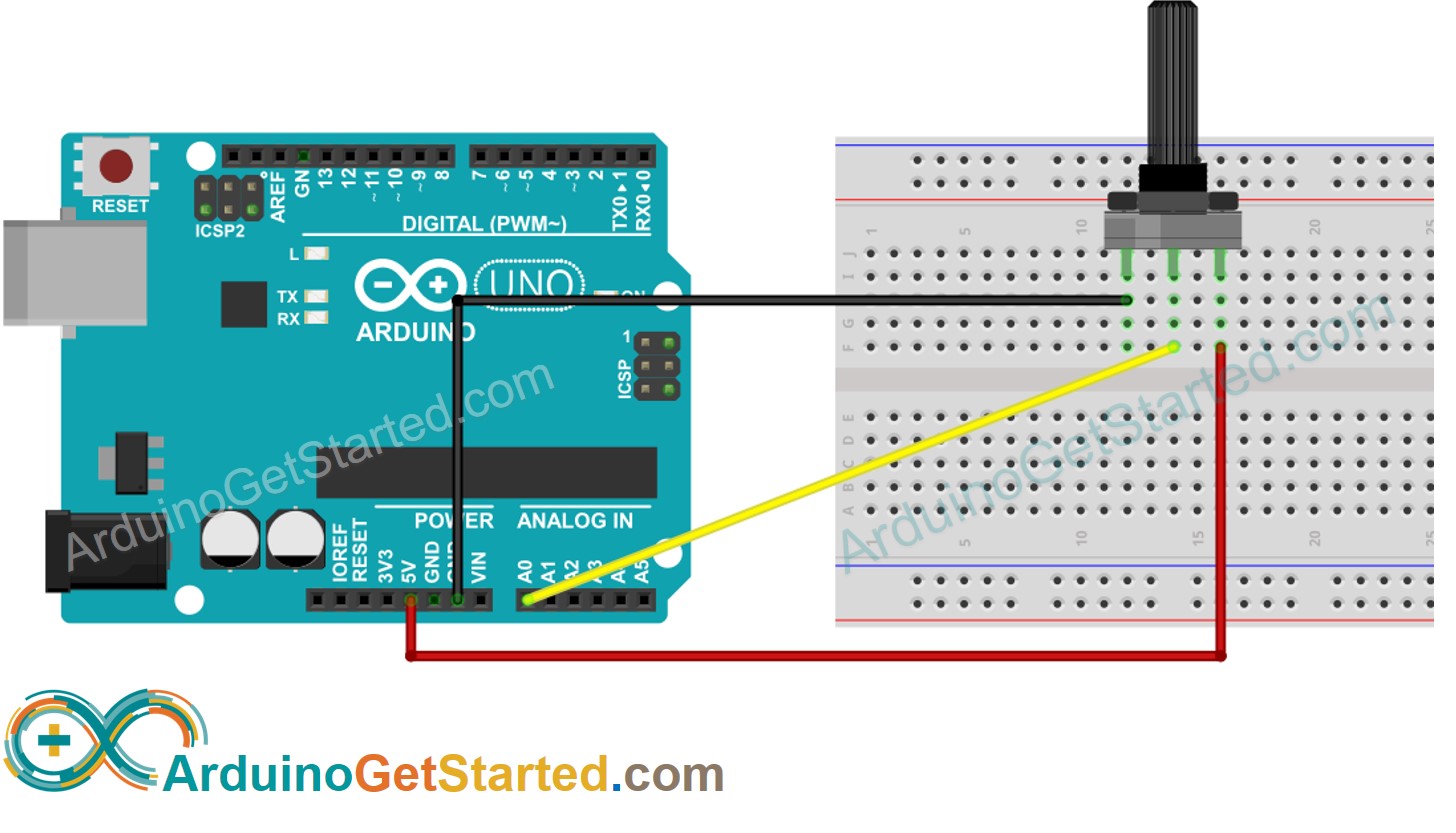

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Como Programar o Potenciômetro

Leia o valor de um pino de entrada, conectado ao pino de saída do potenciômetro, usando a função analogRead().

analogValue = analogRead(A0);

Reescale para o ângulo do potenciômetro usando a função map().

angle = map(analogValue, 0, 1023, 0, ANGLE_MAX);

Reescale para a tensão do potenciômetro:

voltage = map(analogValue, 0, 1023, 0, VCC);

Reescale para o valor controlável (por exemplo, volume do som, brilho, velocidade do motor DC... )

value = map(analogValue, 0, 1023, VALUE_MIN, VALUE_MAX);

Por exemplo, reescalar para o brilho do LED. Como mencionado neste tutorial, o brilho do LED pode ser controlado usando um valor PWM de 0 (sempre DESLIGADO) a 255 (sempre LIGADO). Portanto, podemos mapear o valor analógico para o brilho do LED (de DESLIGADO até o mais brilhante) da seguinte forma:

brightness = map(analogValue, 0, 1023, 0, 255);

Se você quiser ajustar o LED da luz noturna até o mais brilhante,

nightlight = 100; // depending on your desired brightness brightness = map(analogValue, 0, 1023, nightlight , 255);

※ Nota:

A função map() só pode ser usada para reescalar o valor analógico para um valor do tipo int ou long. Se o valor controlável for do tipo float, você precisa usar a função floatMap() no lugar da função map().

Função floatMap():

float floatMap(float x, float in_min, float in_max, float out_min, float out_max) { return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min; }

Código Arduino

/* * Este código de Arduino foi desenvolvido por pt.newbiely.com * Este código de Arduino é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino/arduino-potentiometer */ float floatMap(float x, float in_min, float in_max, float out_min, float out_max) { return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min; } // the setup routine runs once when you press reset: void setup() { // initialize serial communication at 9600 bits per second: Serial.begin(9600); } // the loop routine runs over and over again forever: void loop() { // read the input on analog pin A0: int analogValue = analogRead(A0); // Rescale to potentiometer's voltage (from 0V to 5V): float voltage = floatMap(analogValue, 0, 1023, 0, 5); // print out the value you read: Serial.print("Analog: "); Serial.print(analogValue); Serial.print(", Voltage: "); Serial.println(voltage); delay(1000); }

Passos Rápidos

Copie o código acima e abra com a Arduino IDE
Clique no botão Upload na Arduino IDE para carregar o código no Arduino

Abra o Serial Monitor
Gire o potenciômetro
Veja o resultado no Serial Monitor

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Arduino Uno' on 'COM15')

New Line

9600 baud

Analog: 0, Voltage: 0.00 Analog: 0, Voltage: 0.00 Analog: 126, Voltage: 0.62 Analog: 281, Voltage: 1.37 Analog: 517, Voltage: 2.53 Analog: 754, Voltage: 3.69 Analog: 906, Voltage: 4.43 Analog: 1023, Voltage: 5.00 Analog: 1023, Voltage: 5.00

Ln 11, Col 1

Arduino Uno on COM15

Vídeo

Desafie-se

Use o potenciômetro para fazer um dos seguintes projetos:

Controlar a posição do servo motor. Dica: Consulte Arduino - Servo Motor.
Alterar o brilho do LED. Dica: Consulte Arduino - Fade de LED.

Conhecimento Adicional

O pino GND e o pino VCC são intercambiáveis. Não existe uma convenção sobre esses dois pinos. Se você escolher um pino como GND, o outro será o pino VCC. Há apenas uma coisa que você precisa prestar atenção: o valor de tensão no pino de saída é invertido quando trocamos esses pinos.
