Arduino - Display TFT LCD Touch ILI9341 ILI9488 ST7789 com Interface SPI
Este tutorial ensina como usar um display TFT SPI com o Arduino. Em detalhes, vamos aprender:
- Como ligar um módulo de display TFT SPI a um Arduino.
- Como desenhar formas e linhas e preencher áreas com cor.
- Como exibir texto e valores numéricos na tela.
- Como desenhar imagens bitmap a partir da memória de programa (PROGMEM).
- Como desenhar imagens bitmap carregadas de um cartão SD.
- Como renderizar texto com uma fonte externa personalizada.
- Como ler as coordenadas brutas de toque de um controlador XPT2046.
- Como desenhar na tela arrastando o dedo pelo display.
- Como criar botões de toque interativos na tela.
- Como calibrar a tela touch.
- Como usar um barramento SPI secundário ou personalizado para o display.
Este tutorial aborda displays TFT LCD SPI com e sem toque. Ele funciona com painéis de 1,3, 1,54, 2,2, 2,4, 2,8, 3,2 e 3,5 polegadas controlados pelos chips ILI9341, ILI9488 ou ST7789.
Dica — alternativa mais simples e mais rápida: Se você está usando um Arduino Uno, considere o TFT Touch Shield. Ele se encaixa diretamente nos conectores do Uno — sem precisar de fios jumper. Ele usa uma interface paralela de 8 bits, que transfere os dados de pixels muito mais rápido do que o SPI.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Display TFT SPI
Um display TFT SPI é um painel LCD colorido controlado pelo barramento SPI (Serial Peripheral Interface). Ele usa um chip driver dedicado - geralmente o ILI9341, o ILI9488 ou o ST7789 - para receber os comandos de desenho e gerenciar os dados dos pixels.
Fatos principais:
- ILI9341 - cores RGB565 de 16 bits, SPI de até 40 MHz.
- ILI9488 - cores RGB666 de 18 bits via SPI, SPI de até 24 MHz.
- ST7789 - cores RGB565 de 16 bits, SPI de até 40 MHz.
Recomendação: Se você ainda não comprou um display, recomendamos o driver ST7789. Ele é fácil de encontrar, funciona na velocidade SPI máxima de 40 MHz e é a escolha mais simples para novos projetos.
Pinagem
A maioria dos displays TFT LCD SPI tem os seguintes pinos:
Pinos do display:
| Pino | Função |
|---|---|
| VCC | Alimentação |
| GND | Terra |
| CS | Chip Select — colocado em nível baixo para selecionar o display no barramento SPI |
| DC / RS | Seleção de Dados / Comando — nível alto para dados de pixels, nível baixo para comandos |
| RST | Reset por hardware — opcional; ligue ao 3.3V se não for usado |
| MOSI / SDI / SDA | Entrada de dados SPI (MCU → display) |
| SCK / CLK | Clock SPI |
| MISO / SDO | Saída de dados SPI (display → MCU) — opcional quando usado apenas como display |
| LED / BL / BLK | Alimentação do backlight — conecte ao 3.3V ou a um pino PWM para controlar o brilho |
Pinos do cartão SD (se a sua aplicação precisar acessar o cartão SD):
| Pino | Função |
|---|---|
| SD_CS / TF_CS | Chip Select do cartão SD |
| MOSI / SDI | MOSI — dados do MCU para o cartão SD |
| SCK / CLK | SCK — clock SPI |
| MISO / SDO | MISO — dados do cartão SD para o MCU |
Para displays TFT com suporte a toque, existem pinos de toque adicionais (se a sua aplicação usar a função de toque e o display a suportar):
| Pino | Função |
|---|---|
| T_CS | Chip Select do controlador de toque |
| T_CLK | SCK — clock SPI |
| T_DIN | MOSI — dados do MCU para o controlador de toque |
| T_DO | MISO — dados do controlador de toque para o MCU |
| T_IRQ | Interrupção de toque — opcional; sinaliza quando a tela está sendo tocada |
Observação: Alguns módulos de display sem toque também têm os pinos T_CS, T_CLK, T_DIN, T_DO e T_IRQ. Eles não funcionam nessas placas — o CI do controlador de toque não está montado. Eles aparecem porque a PCB reutiliza o mesmo layout da versão com toque para reduzir as variantes de fabricação.
Diagrama de Ligação
Observação — conversor de nível opcional: Estes módulos de display TFT SPI têm conversão de nível na própria placa nas linhas de sinal, então a lógica de 5V do Arduino Uno pode acionar MOSI, SCK, CS, DC, RST e T_CS (se usar o toque) diretamente — esta ligação foi testada e funciona. Para uma montagem permanente, adicionar um Conversor de Nível de 5V para 3,3V nas linhas de sinal acionadas pelo MCU ainda é a escolha mais segura para confiabilidade a longo prazo. A linha MISO (display → MCU) nunca precisa de um.
Observação — o SDO (MISO) é opcional: A linha SDO (MISO) só leva dados do display de volta para a placa. Nenhum dos códigos de exemplo deste tutorial lê dados do display, então este pino pode ficar desconectado. Em módulos nos quais o controlador de toque compartilha o mesmo barramento SPI, uma linha SDO conectada pode interferir na comunicação, por isso é recomendado deixá-la desconectada.

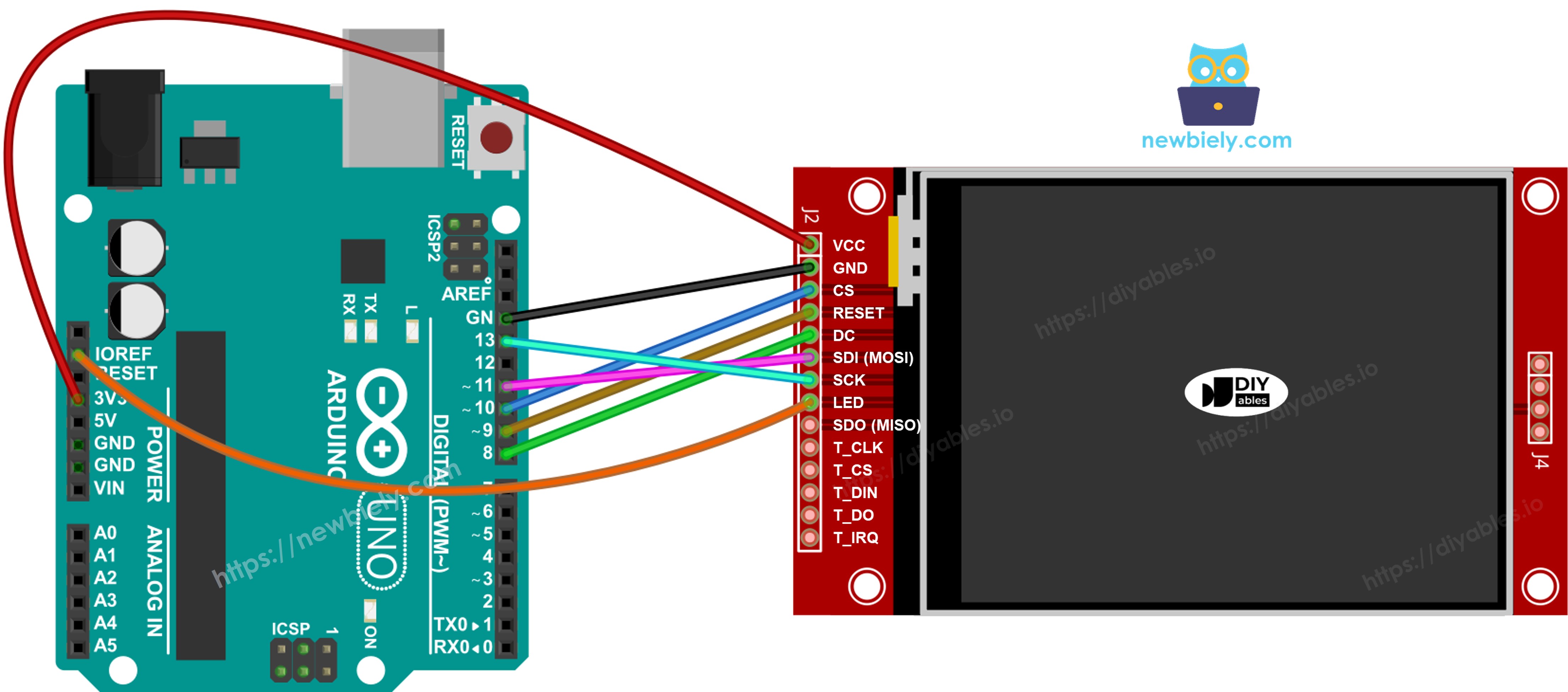

Sem Toque
Conecte MOSI ao D11, SCK ao D13 e MISO ao D12 do Arduino Uno. CS, DC e RST podem ser qualquer GPIO disponível — D10, D8 e D9 são usados nos exemplos.
Display:
| Pino do TFT | Pino do Arduino Uno | Descrição |
|---|---|---|
| VCC | 3.3V | Alimentação (somente 3,3V — o display funciona em 3,3V) |
| GND | GND | Terra |
| CS | D10 | Chip Select |
| DC / RS | D8 | Seleção de Dados / Comando |
| RST | D9 | Reset (opcional) |
| MOSI / SDI | D11 | MOSI do SPI por hardware |
| SCK | D13 | Clock do SPI por hardware |
| MISO / SDO | D12 | MISO do SPI por hardware (opcional) |
| LED / BL | 3.3V | Alimentação do backlight |
Cartão SD (se a sua aplicação precisar acessar o cartão SD):
| Pino do SD | Pino do Arduino Uno | Descrição |
|---|---|---|
| SD_CS / TF_CS | qualquer GPIO livre | Chip Select do cartão SD |
| MOSI / SDI | D11 | Compartilhado com o MOSI do display (D11) |
| SCK / CLK | D13 | Compartilhado com o SCK do display (D13) |
| MISO / SDO | D12 | Compartilhado com o MISO do display (D12) |
This image is created using Fritzing. Click to enlarge image

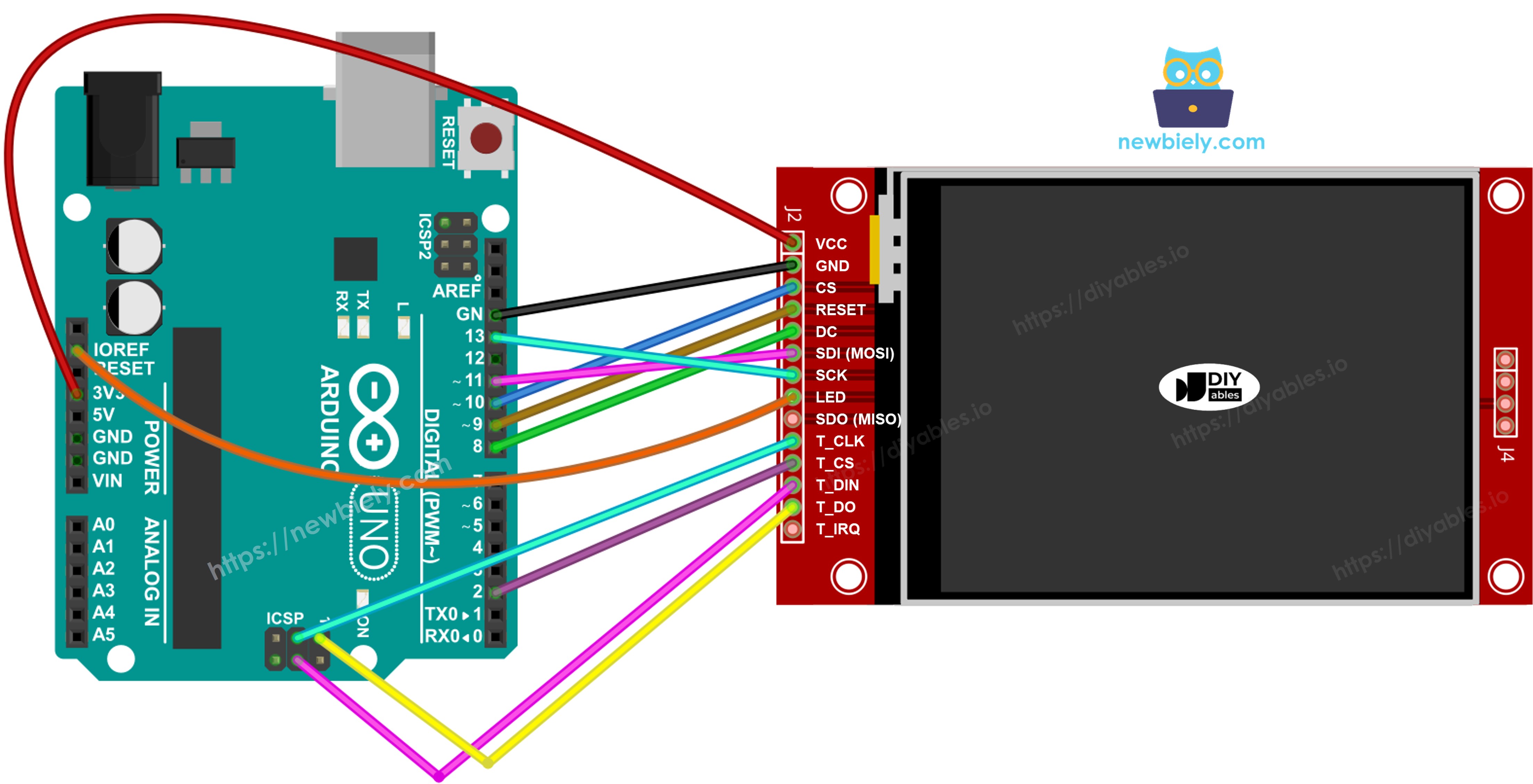

Com Toque
Conecte o controlador de toque XPT2046 ao barramento SPI do Arduino Uno, compartilhando D11, D13 e D12 com o display.
Display:
| Pino do TFT | Pino do Arduino Uno | Descrição |
|---|---|---|
| VCC | 3.3V | Alimentação (somente 3,3V — o display funciona em 3,3V) |
| GND | GND | Terra |
| CS | D10 | Chip Select |
| DC / RS | D8 | Seleção de Dados / Comando |
| RST | D9 | Reset (opcional) |
| MOSI / SDI | D11 | MOSI do SPI por hardware |
| SCK | D13 | Clock do SPI por hardware |
| MISO / SDO | D12 | MISO do SPI por hardware (opcional) |
| LED / BL | 3.3V | Alimentação do backlight |
Controlador de toque (se a sua aplicação usar a função de toque e o display a suportar):
| Pino de Toque | Pino do Arduino Uno | Descrição |
|---|---|---|
| T_CS | qualquer GPIO livre | Chip Select do toque |
| T_IRQ | qualquer GPIO livre | Interrupção de toque (opcional) |
| T_DIN | D11 | Compartilhado com o MOSI do display (D11) |
| T_CLK | D13 | Compartilhado com o SCK do display (D13) |
| T_DO | D12 | Compartilhado com o MISO do display (D12) |
This image is created using Fritzing. Click to enlarge image
Se o seu MCU tem duas ou mais interfaces SPI por hardware, você pode atribuir cada periférico (display, cartão SD, controlador de toque) ao seu próprio barramento SPI dedicado. Se o seu MCU tem apenas uma interface SPI por hardware, os três periféricos compartilham as mesmas três linhas de dados (MOSI, SCK, MISO) — no Uno, elas são D11, D13 e D12. Cada periférico tem seu próprio pino CS, então apenas um fica ativo por vez. A biblioteca DIYables_TFT_SPI gerencia tanto o display quanto o controlador de toque XPT2046 por meio de uma única API — não é preciso uma biblioteca SPI separada para a parte do toque.
Instalação da Biblioteca
- Conecte a placa Arduino ao seu computador com um cabo USB.
- Abra o Arduino IDE, selecione a placa e a porta corretas.
- Vá até o ícone Libraries na barra esquerda do Arduino IDE.
- Pesquise "DIYables_TFT_SPI" e encontre a biblioteca DIYables_TFT_SPI da DIYables.
- Clique no botão Install para instalar a versão mais recente da biblioteca.
- Quando for solicitado instalar as dependências, clique em Install All para instalar também a biblioteca Adafruit GFX Library.
- Search for DIYables TFT SPI created by DIYables.io and click the Install button.
1
void setup() {
Estrutura Básica
Todo sketch que usa a biblioteca DIYables_TFT_SPI segue esta estrutura básica:
#include <DIYables_TFT_SPI.h>
#define TFT_CS_PIN 10
#define TFT_DC_PIN 8
#define TFT_RST_PIN 9
// Create a display object - choose the line that matches your driver chip:
// DIYables_ILI9341_SPI TFT_display(240, 320, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
// DIYables_ILI9488_SPI TFT_display(320, 480, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
DIYables_ST7789_SPI TFT_display(240, 320, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
void setup() {
TFT_display.begin();
TFT_display.setRotation(1); // 0=portrait, 1=landscape, 2=portrait flipped, 3=landscape flipped
}
void loop() {
// drawing code here
}
A largura e a altura passadas ao construtor devem corresponder à resolução física indicada no datasheet do seu módulo. Módulos com o mesmo chip driver são vendidos em tamanhos diferentes - por exemplo, os módulos ST7789 existem em 240x320, 240x240, 135x240 e outras variantes.
Código Arduino - Desenhar Formas
O exemplo DrawShapes mostra como desenhar círculos, triângulos, retângulos, retângulos arredondados e linhas usando as funções de desenho integradas da Adafruit GFX.
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-tft-lcd-touch-display-spi
*/
/*
Created by DIYables
This example code is in the public domain
Product page: https://diyables.io
*/
// =============================================
// Single include brings in the base class plus all driver classes.
// =============================================
#include <DIYables_TFT_SPI.h>
// =============================================
// Wiring (Arduino Uno / Nano)
// ---------------------------------------------
// TFT module Arduino Uno / Nano
// ------------ ---------------------------------
// VCC -> 5V
// GND -> GND
// CS -> D10 (TFT_CS_PIN)
// RESET -> D9 (TFT_RST_PIN)
// DC / RS -> D8 (TFT_DC_PIN)
// SDI / MOSI -> D11 (hardware SPI MOSI)
// SCK -> D13 (hardware SPI SCK)
// LED -> 3.3V (or any GPIO via initBacklight)
// SDO / MISO -> D12 (only needed when reading from display)
// =============================================
// =============================================
// SPI pin definitions (adjust for your board)
// =============================================
#define TFT_CS_PIN 10
#define TFT_DC_PIN 8
#define TFT_RST_PIN 9
// Panel resolution in native (portrait) orientation - change to match your module
#define TFT_WIDTH 240
#define TFT_HEIGHT 320
// MOSI and SCK use default hardware SPI pins
// =============================================
// Create display object (uncomment matching driver)
// =============================================
// DIYables_ILI9341_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
// DIYables_ILI9488_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
DIYables_ST7789_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
#define BLACK DIYables_TFT_SPI::colorRGB(0, 0, 0)
#define BLUE DIYables_TFT_SPI::colorRGB(0, 0, 255)
#define RED DIYables_TFT_SPI::colorRGB(255, 0, 0)
#define GREEN DIYables_TFT_SPI::colorRGB(0, 255, 0)
#define ORANGE DIYables_TFT_SPI::colorRGB(255, 165, 0)
#define PINK DIYables_TFT_SPI::colorRGB(255, 192, 203)
#define VIOLET DIYables_TFT_SPI::colorRGB(148, 0, 211)
#define TURQUOISE DIYables_TFT_SPI::colorRGB(64, 224, 208)
#define WHITE DIYables_TFT_SPI::colorRGB(255, 255, 255)
// Helper to draw a filled diamond
void fillDiamond(int cx, int cy, int h, int v, uint16_t color) {
int x0 = cx, y0 = cy - v;
int x1 = cx + h, y1 = cy;
int x2 = cx, y2 = cy + v;
int x3 = cx - h, y3 = cy;
TFT_display.fillTriangle(x0, y0, x1, y1, x2, y2, color);
TFT_display.fillTriangle(x0, y0, x2, y2, x3, y3, color);
}
void setup() {
TFT_display.begin();
TFT_display.setRotation(1); // Landscape
}
void loop() {
TFT_display.fillScreen(WHITE);
uint16_t w = TFT_display.width();
uint16_t h = TFT_display.height();
// Scale positions relative to screen size with better spacing
int col1 = w / 8;
int col2 = w * 3 / 8;
int col3 = w * 5 / 8;
int col4 = w * 7 / 8;
int row1 = h / 4;
int row2 = h / 2;
int row3 = h * 3 / 4;
// Outlined circle
TFT_display.drawCircle(col1, row1, 30, RED);
// Filled circle
TFT_display.fillCircle(col2, row1, 30, RED);
// Outlined triangle
TFT_display.drawTriangle(col3 - 30, row1 + 25, col3 + 30, row1 + 25, col3, row1 - 25, BLUE);
// Filled triangle
TFT_display.fillTriangle(col4 - 30, row1 + 25, col4 + 30, row1 + 25, col4, row1 - 25, GREEN);
// Outlined rectangle
TFT_display.drawRect(col1 - 35, row2 - 20, 70, 40, ORANGE);
// Filled rectangle
TFT_display.fillRect(col2 - 35, row2 - 20, 70, 40, TURQUOISE);
// Outlined round rectangle
TFT_display.drawRoundRect(col3 - 35, row2 - 20, 70, 40, 10, VIOLET);
// Filled round rectangle
TFT_display.fillRoundRect(col4 - 35, row2 - 20, 70, 40, 10, PINK);
// Outlined diamond (centered between col1 and col2)
int diamond1_x = (col1 + col2) / 2;
TFT_display.drawLine(diamond1_x, row3 - 30, diamond1_x + 25, row3, GREEN);
TFT_display.drawLine(diamond1_x + 25, row3, diamond1_x, row3 + 30, GREEN);
TFT_display.drawLine(diamond1_x, row3 + 30, diamond1_x - 25, row3, GREEN);
TFT_display.drawLine(diamond1_x - 25, row3, diamond1_x, row3 - 30, GREEN);
// Filled diamond (centered between col3 and col4)
int diamond2_x = (col3 + col4) / 2;
fillDiamond(diamond2_x, row3, 25, 30, BLUE);
delay(10000);
}
Passos Rápidos
- Ligue o display TFT ao Arduino seguindo o diagrama de ligação acima.
- Conecte a placa Arduino ao seu computador com um cabo USB.
- Abra o Arduino IDE, selecione a placa e a porta corretas.
- Copie o código acima e cole-o no editor do Arduino IDE.
- Altere a linha do construtor para corresponder ao driver e à resolução do seu display.
- Clique no botão Upload no Arduino IDE para carregar o código no Arduino.
- O display mostra um padrão de formas coloridas que é preenchido e redesenhado a cada poucos segundos.
Resumo da API
| Método | Descrição | Exemplo |
|---|---|---|
| TFT_display.begin() | Inicializa o display. Chame uma vez em setup(). | TFT_display.begin(); |
| TFT_display.setRotation(r) | Define a orientação da tela. 0=retrato, 1=paisagem. | TFT_display.setRotation(1); |
| TFT_display.fillScreen(color) | Preenche a tela inteira com uma cor. | TFT_display.fillScreen(BLACK); |
| DIYables_TFT_SPI::colorRGB(r,g,b) | Converte valores RGB em uma cor de 16 bits. | colorRGB(255, 0, 0) |
| TFT_display.drawCircle(x,y,r,color) | Desenha o contorno de um círculo. | TFT_display.drawCircle(60, 60, 30, RED); |
| TFT_display.fillCircle(x,y,r,color) | Desenha um círculo preenchido. | TFT_display.fillCircle(60, 60, 30, RED); |
| TFT_display.drawRect(x,y,w,h,color) | Desenha o contorno de um retângulo. | TFT_display.drawRect(10, 10, 80, 40, BLUE); |
| TFT_display.fillRect(x,y,w,h,color) | Desenha um retângulo preenchido. | TFT_display.fillRect(10, 10, 80, 40, BLUE); |
| TFT_display.drawLine(x0,y0,x1,y1,color) | Desenha uma linha. | TFT_display.drawLine(0, 0, 100, 100, GREEN); |
Código Arduino - Mostrar Texto e Números
O exemplo ShowTextAndNumber demonstra como imprimir strings de texto e valores numéricos no display em diferentes tamanhos e posições.
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-tft-lcd-touch-display-spi
*/
/*
Created by DIYables
This example code is in the public domain
Product page: https://diyables.io
*/
// =============================================
// Single include brings in the base class plus all driver classes.
// =============================================
#include <DIYables_TFT_SPI.h>
// =============================================
// Wiring (Arduino Uno / Nano)
// ---------------------------------------------
// TFT module Arduino Uno / Nano
// ------------ ---------------------------------
// VCC -> 5V
// GND -> GND
// CS -> D10 (TFT_CS_PIN)
// RESET -> D9 (TFT_RST_PIN)
// DC / RS -> D8 (TFT_DC_PIN)
// SDI / MOSI -> D11 (hardware SPI MOSI)
// SCK -> D13 (hardware SPI SCK)
// LED -> 3.3V (or any GPIO via initBacklight)
// SDO / MISO -> D12 (only needed when reading from display)
// =============================================
// =============================================
// SPI pin definitions (adjust for your board)
// =============================================
#define TFT_CS_PIN 10
#define TFT_DC_PIN 8
#define TFT_RST_PIN 9
// Panel resolution in native (portrait) orientation - change to match your module
#define TFT_WIDTH 240
#define TFT_HEIGHT 320
// =============================================
// Create display object (uncomment matching driver)
// =============================================
// DIYables_ILI9341_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
// DIYables_ILI9488_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
DIYables_ST7789_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
#define MAGENTA DIYables_TFT_SPI::colorRGB(255, 0, 255)
#define WHITE DIYables_TFT_SPI::colorRGB(255, 255, 255)
void setup() {
Serial.begin(9600);
Serial.println(F("TFT SPI Display - Show text and numbers"));
TFT_display.begin();
TFT_display.setRotation(1); // Landscape
TFT_display.fillScreen(WHITE);
// Set text color and size
TFT_display.setTextColor(MAGENTA);
TFT_display.setTextSize(3);
// Sample values
float temperature = 23.5;
float humidity = 78.6;
// Display temperature
TFT_display.setCursor(20, 20);
TFT_display.print("Temperature: ");
TFT_display.print(temperature, 1);
TFT_display.print(char(247));
TFT_display.println("C");
// Display humidity
TFT_display.setCursor(20, 60);
TFT_display.print("Humidity: ");
TFT_display.print(humidity, 1);
TFT_display.print("%");
}
void loop() {
}
Passos Rápidos
- Faça a ligação do display e carregue o código como descrito acima.
- O display imprime várias linhas de texto com cores e tamanhos diferentes.
Resumo da API
| Método | Descrição | Exemplo |
|---|---|---|
| TFT_display.setTextColor(color) | Define a cor do texto. | TFT_display.setTextColor(WHITE); |
| TFT_display.setTextSize(size) | Define a escala do texto (1=6x8 px, 2=12x16 px, ...). | TFT_display.setTextSize(2); |
| TFT_display.setCursor(x, y) | Move o cursor de texto para uma posição. | TFT_display.setCursor(10, 20); |
| TFT_display.print(value) | Imprime uma string ou um número na posição do cursor. | TFT_display.print("Hello!"); |
| TFT_display.println(value) | Imprime e move o cursor para a próxima linha. | TFT_display.println(42); |
Código Arduino - Desenhar Imagem
O exemplo DrawImage exibe um bitmap colorido RGB565 armazenado na memória de programa (PROGMEM). Os dados dos pixels ficam em um arquivo de cabeçalho bitmap.h que acompanha o sketch, como um array const uint16_t, e nunca são copiados para a SRAM, o que o torna adequado para placas com pouca memória. Adicione o bitmap.h à mesma pasta do sketch antes de compilar.
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-tft-lcd-touch-display-spi
*/
/*
Created by DIYables
This example code is in the public domain
Product page: https://diyables.io
*/
// =============================================
// Single include brings in the base class plus all driver classes.
// =============================================
#include <DIYables_TFT_SPI.h>
#include "bitmap.h"
// =============================================
// Wiring (Arduino Uno / Nano)
// ---------------------------------------------
// TFT module Arduino Uno / Nano
// ------------ ---------------------------------
// VCC -> 5V
// GND -> GND
// CS -> D10 (TFT_CS_PIN)
// RESET -> D9 (TFT_RST_PIN)
// DC / RS -> D8 (TFT_DC_PIN)
// SDI / MOSI -> D11 (hardware SPI MOSI)
// SCK -> D13 (hardware SPI SCK)
// LED -> 3.3V (or any GPIO via initBacklight)
// SDO / MISO -> D12 (only needed when reading from display)
// =============================================
// =============================================
// SPI pin definitions (adjust for your board)
// =============================================
#define TFT_CS_PIN 10
#define TFT_DC_PIN 8
#define TFT_RST_PIN 9
// Panel resolution in native (portrait) orientation - change to match your module
#define TFT_WIDTH 240
#define TFT_HEIGHT 320
// =============================================
// Create display object (uncomment matching driver)
// =============================================
// DIYables_ILI9341_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
// DIYables_ILI9488_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
DIYables_ST7789_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
#define WHITE DIYables_TFT_SPI::colorRGB(255, 255, 255)
int img_width = 120;
int img_height = 53;
void setup() {
Serial.begin(9600);
Serial.println(F("TFT SPI Display - Draw Image"));
TFT_display.begin();
uint16_t SCREEN_WIDTH = TFT_display.width();
uint16_t SCREEN_HEIGHT = TFT_display.height();
int x = (SCREEN_WIDTH - img_width) / 2;
int y = (SCREEN_HEIGHT - img_height) / 2;
TFT_display.fillScreen(WHITE);
TFT_display.drawRGBBitmap(x, y, myBitmap, img_width, img_height);
}
void loop() {
delay(2000);
TFT_display.invertDisplay(true);
delay(2000);
TFT_display.invertDisplay(false);
}
Passos Rápidos
- Ligue o display TFT ao Arduino seguindo o diagrama de ligação acima.
- Coloque o bitmap.h na mesma pasta do sketch.
- Conecte a placa Arduino ao seu computador com um cabo USB.
- Abra o Arduino IDE, selecione a placa e a porta corretas, cole o código e clique em Upload.
- O display mostra a imagem bitmap armazenada na memória de programa.
Resumo da API
| Método | Descrição | Exemplo |
|---|---|---|
| TFT_display.drawRGBBitmap(x,y,bitmap,w,h) | Desenha um bitmap RGB565 da PROGMEM na posição (x, y). O array deve ser declarado como PROGMEM. | TFT_display.drawRGBBitmap(0, 0, myImage, 240, 320); |
| TFT_display.fillScreen(color) | Limpa a tela com uma cor sólida antes de desenhar o bitmap. | TFT_display.fillScreen(BLACK); |
Código Arduino - Desenhar Imagem do Cartão SD
O exemplo DrawImageSDcard lê um arquivo de imagem binário RGB565 bruto diretamente de um cartão micro SD e envia os dados dos pixels ao display em partes, evitando a necessidade de carregar a imagem inteira na RAM. Conecte um módulo de cartão SD ao mesmo barramento SPI do display e defina o pino CS dele como SD_CS_PIN no sketch.
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-tft-lcd-touch-display-spi
*/
/*
Created by DIYables
This example code is in the public domain
Product page: https://diyables.io
*/
// =============================================
// Single include brings in the base class plus all driver classes.
// =============================================
#include <DIYables_TFT_SPI.h>
#include <SD.h>
// =============================================
// Wiring (Arduino Uno / Nano)
// ---------------------------------------------
// TFT + SD module Arduino Uno / Nano
// ----------------------- ---------------------------------
// VCC -> 5V
// GND -> GND
// TFT CS -> D10 (TFT_CS_PIN)
// TFT RESET -> D9 (TFT_RST_PIN)
// TFT DC / RS -> D8 (TFT_DC_PIN)
// SD CS -> D4 (SD_CS)
// SDI / MOSI (shared) -> D11 (hardware SPI MOSI)
// SDO / MISO (shared) -> D12 (hardware SPI MISO)
// SCK (shared) -> D13 (hardware SPI SCK)
// LED -> 3.3V (or any GPIO via initBacklight)
// =============================================
// =============================================
// SPI pin definitions (adjust for your board)
// =============================================
#define TFT_CS_PIN 10
#define TFT_DC_PIN 8
#define TFT_RST_PIN 9
// Panel resolution in native (portrait) orientation - change to match your module
#define TFT_WIDTH 240
#define TFT_HEIGHT 320
#define SD_CS 4 // SD card chip select (must differ from TFT_CS_PIN)
// =============================================
// Create display object (uncomment matching driver)
// =============================================
// DIYables_ILI9341_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
// DIYables_ILI9488_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
DIYables_ST7789_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
#define WHITE DIYables_TFT_SPI::colorRGB(255, 255, 255)
#define BUFFPIXEL 20
File bmpFile;
uint16_t SCREEN_WIDTH;
uint16_t SCREEN_HEIGHT;
// Helper functions to read BMP file header
uint16_t read16(File &f) {
uint16_t result;
result = f.read();
result |= (f.read() << 8);
return result;
}
uint32_t read32(File &f) {
uint32_t result;
result = f.read();
result |= ((uint32_t)f.read() << 8);
result |= ((uint32_t)f.read() << 16);
result |= ((uint32_t)f.read() << 24);
return result;
}
int32_t readS32(File &f) {
int32_t result;
result = f.read();
result |= ((uint32_t)f.read() << 8);
result |= ((uint32_t)f.read() << 16);
result |= ((uint32_t)f.read() << 24);
return result;
}
bool getBMPDimensions(const char *filename, uint32_t &w, uint32_t &h) {
File f = SD.open(filename);
if (!f) return false;
if (read16(f) != 0x4D42) { f.close(); return false; }
read32(f); // file size
read32(f); // reserved
read32(f); // image offset
read32(f); // DIB header size
w = read32(f);
int32_t sh = readS32(f);
h = (sh < 0) ? -sh : sh;
f.close();
return true;
}
void drawBMP(const char *filename, int x, int y) {
bmpFile = SD.open(filename);
if (!bmpFile) {
Serial.println("File not found");
return;
}
if (read16(bmpFile) != 0x4D42) {
Serial.println("Not a BMP file");
bmpFile.close();
return;
}
uint32_t fileSize = read32(bmpFile);
read32(bmpFile); // Reserved
uint32_t imageOffset = read32(bmpFile);
uint32_t dibHeaderSize = read32(bmpFile);
uint32_t bmpWidth = read32(bmpFile);
int32_t bmpHeight = readS32(bmpFile);
bool topDown = false;
if (bmpHeight < 0) {
bmpHeight = -bmpHeight;
topDown = true;
}
if (read16(bmpFile) != 1) {
Serial.println("Invalid BMP file");
bmpFile.close();
return;
}
uint16_t depth = read16(bmpFile);
if (depth != 24) {
Serial.println("Only 24-bit BMP is supported");
bmpFile.close();
return;
}
if (read32(bmpFile) != 0) {
Serial.println("Unsupported BMP compression");
bmpFile.close();
return;
}
bmpFile.seek(imageOffset);
uint8_t sdbuffer[3 * BUFFPIXEL];
uint16_t color;
uint32_t rowSize = (bmpWidth * 3 + 3) & ~3;
if (x >= SCREEN_WIDTH || y >= SCREEN_HEIGHT) return;
uint32_t maxRow = min((uint32_t)bmpHeight, (uint32_t)(SCREEN_HEIGHT - y));
uint32_t maxCol = min(bmpWidth, (uint32_t)(SCREEN_WIDTH - x));
for (uint32_t row = 0; row < maxRow; row++) {
int32_t rowPos = topDown ? row : bmpHeight - 1 - row;
uint32_t filePosition = imageOffset + rowPos * rowSize;
bmpFile.seek(filePosition);
for (uint32_t col = 0; col < maxCol; col += BUFFPIXEL) {
uint32_t pixelsToRead = min((uint32_t)BUFFPIXEL, maxCol - col);
bmpFile.read(sdbuffer, 3 * pixelsToRead);
for (uint32_t i = 0; i < pixelsToRead; i++) {
uint8_t b = sdbuffer[i * 3];
uint8_t g = sdbuffer[i * 3 + 1];
uint8_t r = sdbuffer[i * 3 + 2];
color = DIYables_TFT_SPI::colorRGB(r, g, b);
if ((x + col + i) < SCREEN_WIDTH && (y + row) < SCREEN_HEIGHT) {
TFT_display.drawPixel(x + col + i, y + row, color);
}
}
}
}
bmpFile.close();
Serial.println("BMP drawn");
}
void setup() {
Serial.begin(9600);
if (!SD.begin(SD_CS)) {
Serial.println("SD card initialization failed!");
return;
}
Serial.println("SD card initialized.");
TFT_display.begin();
TFT_display.setRotation(1); // Landscape
SCREEN_WIDTH = TFT_display.width();
SCREEN_HEIGHT = TFT_display.height();
TFT_display.fillScreen(WHITE);
uint32_t imgWidth, imgHeight;
if (getBMPDimensions("diyables.bmp", imgWidth, imgHeight)) {
int x = (SCREEN_WIDTH - imgWidth) / 2;
int y = (SCREEN_HEIGHT - imgHeight) / 2;
drawBMP("diyables.bmp", x, y);
} else {
Serial.println("Failed to get BMP dimensions");
}
}
void loop() {
}
Passos Rápidos
- Ligue o módulo de cartão SD ao Arduino. Compartilhe as linhas MOSI (D11), SCK (D13) e MISO (D12) com o display. Conecte o CS do módulo SD ao pino definido como SD_CS_PIN.
- Copie uma imagem binária RGB565 bruta para a raiz do cartão SD. As dimensões do arquivo devem corresponder à largura e à altura do painel.
- Conecte a placa Arduino ao seu computador com um cabo USB.
- Abra o Arduino IDE, selecione a placa e a porta corretas, cole o código e clique em Upload.
- O display mostra a imagem enviada a partir do cartão SD.
Resumo da API
| Método | Descrição | Exemplo |
|---|---|---|
| TFT_display.startWrite() | Inicia uma transação SPI direta. Mantém o CS ativo durante toda a transação. | TFT_display.startWrite(); |
| TFT_display.setAddrWindow(x0,y0,x1,y1) | Define a região retangular de pixels a ser escrita. | TFT_display.setAddrWindow(0, 0, 239, 319); |
| TFT_display.pushColors(buf, len) | Envia um buffer de palavras de pixels RGB565 para o display. | TFT_display.pushColors(buf, 512); |
| TFT_display.endWrite() | Encerra a transação SPI e libera o CS. | TFT_display.endWrite(); |
Código Arduino - Usar Fonte Externa
O exemplo UseExternalFont renderiza texto usando uma fonte personalizada compatível com a Adafruit GFX, para glifos mais nítidos e de maior qualidade. A fonte é incluída como um arquivo de cabeçalho e ativada chamando setFont(). Passe NULL para voltar à fonte integrada de 5×7 pixels a qualquer momento.
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-tft-lcd-touch-display-spi
*/
/*
Created by DIYables
This example code is in the public domain
Product page: https://diyables.io
*/
// =============================================
// Single include brings in the base class plus all driver classes.
// =============================================
#include <DIYables_TFT_SPI.h>
#include <Fonts/FreeSansBold12pt7b.h>
// =============================================
// Wiring (Arduino Uno / Nano)
// ---------------------------------------------
// TFT module Arduino Uno / Nano
// ------------ ---------------------------------
// VCC -> 5V
// GND -> GND
// CS -> D10 (TFT_CS_PIN)
// RESET -> D9 (TFT_RST_PIN)
// DC / RS -> D8 (TFT_DC_PIN)
// SDI / MOSI -> D11 (hardware SPI MOSI)
// SCK -> D13 (hardware SPI SCK)
// LED -> 3.3V (or any GPIO via initBacklight)
// SDO / MISO -> D12 (only needed when reading from display)
// =============================================
// =============================================
// SPI pin definitions (adjust for your board)
// =============================================
#define TFT_CS_PIN 10
#define TFT_DC_PIN 8
#define TFT_RST_PIN 9
// Panel resolution in native (portrait) orientation - change to match your module
#define TFT_WIDTH 240
#define TFT_HEIGHT 320
// =============================================
// Create display object (uncomment matching driver)
// =============================================
// DIYables_ILI9341_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
// DIYables_ILI9488_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
DIYables_ST7789_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
#define MAGENTA DIYables_TFT_SPI::colorRGB(255, 0, 255)
#define WHITE DIYables_TFT_SPI::colorRGB(255, 255, 255)
void setup() {
Serial.begin(9600);
Serial.println(F("TFT SPI Display - Use external font"));
TFT_display.begin();
TFT_display.setFont(&FreeSansBold12pt7b);
TFT_display.setRotation(1); // Landscape
TFT_display.fillScreen(WHITE);
TFT_display.setTextColor(MAGENTA);
TFT_display.setTextSize(1);
float temperature = 23.5;
float humidity = 78.6;
TFT_display.setCursor(20, 30);
TFT_display.print("Temperature: ");
TFT_display.print(temperature, 1);
TFT_display.print(char(247));
TFT_display.println("C");
TFT_display.setCursor(20, 70);
TFT_display.print("Humidity: ");
TFT_display.print(humidity, 1);
TFT_display.print("%");
}
void loop() {
}
Passos Rápidos
- Ligue o display TFT ao Arduino seguindo o diagrama de ligação acima.
- Conecte a placa Arduino ao seu computador com um cabo USB.
- Abra o Arduino IDE, selecione a placa e a porta corretas, cole o código e clique em Upload.
- O display renderiza o texto com a fonte personalizada. Compare com a fonte integrada para ver a melhora na nitidez.
Resumo da API
| Método | Descrição | Exemplo |
|---|---|---|
| TFT_display.setFont(&FontName) | Muda para uma fonte personalizada compatível com GFX. Passe NULL para restaurar a fonte integrada de 5×7. | TFT_display.setFont(&FreeSans12pt7b); |
| TFT_display.setCursor(x, y) | Posiciona o cursor de texto antes de chamar print(). | TFT_display.setCursor(10, 40); |
| TFT_display.setTextColor(color) | Define a cor do texto. | TFT_display.setTextColor(WHITE); |
| TFT_display.print(text) | Imprime uma string usando a fonte ativa. | TFT_display.print("Hello!"); |
Código Arduino - Obter Ponto de Toque
O exemplo TouchGetPoint inicializa o controlador de toque XPT2046 e lê as coordenadas ADC brutas sempre que a tela é tocada. Os valores brutos são impressos no Serial Monitor. Execute este exemplo primeiro para entender a faixa numérica do seu painel antes de aplicar a calibração.
Ligação: conecte T_CLK, T_DIN e T_DO aos mesmos pinos SPI do display (D13, D11, D12). Conecte T_CS ao pino 7 e T_IRQ ao pino 6. O XPT2046 compartilha o barramento SPI com o display.
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-tft-lcd-touch-display-spi
*/
/*
Touch Get Point Example
-----------------------
This example demonstrates how to read and display touch coordinates
using a DIYables SPI TFT display with a 4-wire resistive touch panel.
When you touch the screen, the sketch prints the mapped (screen) X and Y
coordinates to the Serial Monitor and draws a red dot at the touched location.
NOTE:
Run the TouchCalibration example first and paste the calibration values
into setTouchCalibration() below if the touch coordinates are inaccurate.
Created by DIYables
This example code is in the public domain
Product page: https://diyables.io
*/
// =============================================
// Single include brings in the base class plus all driver classes.
// =============================================
#include <DIYables_TFT_SPI.h>
// =============================================
// Wiring (Arduino Uno / Nano)
// =============================================
// TFT pins (always required)
// TFT module Arduino Uno / Nano
// ------------ ---------------------------------
// VCC -> 5V
// GND -> GND
// CS -> D10 (TFT_CS_PIN)
// RESET -> D9 (TFT_RST_PIN)
// DC / RS -> D8 (TFT_DC_PIN)
// SDI / MOSI -> D11 (hardware SPI MOSI)
// SCK -> D13 (hardware SPI SCK)
// SDO / MISO -> D12 (only needed when reading from display)
// LED -> 3.3V (or any GPIO via initBacklight)
//
// XPT2046 / HR2046 / ADS7843 SPI touch controller
// (modules with pins: T_CS, T_CLK, T_DIN, T_DO, T_IRQ)
// Touch pin Arduino Uno / Nano
// ------------ ---------------------------------
// T_CS -> D2 (TOUCH_CS_PIN)
// T_IRQ -> D2 (TOUCH_IRQ_PIN, optional - use -1 to skip)
// T_CLK -> D13 (shared with display SCK)
// T_DIN -> D11 (shared with display MOSI)
// T_DO -> D12 (shared with display MISO)
// =============================================
// =============================================
// SPI pin definitions (adjust for your board)
// =============================================
#define TFT_CS_PIN 10
#define TFT_DC_PIN 8
#define TFT_RST_PIN 9
// Panel resolution in native (portrait) orientation - change to match your module
#define TFT_WIDTH 240
#define TFT_HEIGHT 320
// MOSI and SCK use default hardware SPI pins
// =============================================
// Touch pin definitions (XPT2046 / HR2046 SPI touch controller)
// =============================================
#define TOUCH_CS_PIN 2 // T_CS (any GPIO)
#define TOUCH_IRQ_PIN -1 // T_IRQ (any GPIO, or -1 if not connected)
// =============================================
// =============================================
// Calibration values.
// Run the TouchCalibration example and update these if touch is inaccurate.
// Typical raw ranges:
// - XPT2046 / HR2046 : ~200..3900 (default below)
// - 4-wire resistive : ~100..900
// =============================================
#define TOUCH_LEFT_X 300
#define TOUCH_RIGHT_X 3700
#define TOUCH_TOP_Y 300
#define TOUCH_BOT_Y 3700
// =============================================
// Create display object (uncomment matching driver)
// =============================================
// DIYables_ILI9341_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
// DIYables_ILI9488_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
DIYables_ST7789_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
#define RED DIYables_TFT_SPI::colorRGB(255, 0, 0)
#define WHITE DIYables_TFT_SPI::colorRGB(255, 255, 255)
void setup() {
Serial.begin(9600);
TFT_display.begin();
TFT_display.setRotation(0);
TFT_display.fillScreen(WHITE);
TFT_display.initTouchSPI(TOUCH_CS_PIN, TOUCH_IRQ_PIN);
// If touch X is mirrored on your board, uncomment:
//TFT_display.setTouchInvertX(true);
// If touch Y is mirrored on your board, uncomment:
//TFT_display.setTouchInvertY(false);
TFT_display.setTouchCalibration(TOUCH_LEFT_X, TOUCH_RIGHT_X,
TOUCH_TOP_Y, TOUCH_BOT_Y);
Serial.println("Touch the screen to see coordinates.");
}
void loop() {
int x, y;
if (TFT_display.getTouch(x, y)) {
Serial.print("Touch at: ");
Serial.print(x);
Serial.print(", ");
Serial.println(y);
TFT_display.fillCircle(x, y, 4, RED);
delay(200);
}
}
Passos Rápidos
- Ligue o controlador de toque XPT2046 ao Arduino. T_CLK→D13, T_DIN→D11, T_DO→D12 (compartilhados com o display). T_CS→D7, T_IRQ→D6.
- Conecte a placa Arduino ao seu computador com um cabo USB.
- Abra o Arduino IDE, selecione a placa e a porta corretas, cole o código e clique em Upload.
- Abra o Serial Monitor em 9600 baud. Toque na tela para ver os valores brutos de X, Y e da pressão Z impressos.
Resumo da API
| Método | Descrição | Exemplo |
|---|---|---|
| TFT_display.initTouchSPI(cs, irq) | Inicializa o XPT2046 no barramento SPI compartilhado. Passe -1 para irq se o pino não estiver conectado. | TFT_display.initTouchSPI(7, 6); |
| TFT_display.readTouchRaw(x, y, z) | Lê os valores ADC brutos do controlador de toque. Retorna true quando a tela está sendo tocada. | TFT_display.readTouchRaw(x, y, z); |
Código Arduino - Desenhar com Toque
O exemplo TouchDraw transforma o display em uma tela de pintura com o dedo. Conforme você arrasta o dedo pela tela, pontos coloridos são colocados em cada coordenada de toque usando posições calibradas, criando uma linha desenhada contínua.
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-tft-lcd-touch-display-spi
*/
/*
Touch Draw Lines Example
-------------------------
Draws lines on the screen following the pen.
- Touch and drag on the screen to draw.
- Lift the pen to stop drawing.
- Touch again to start a new line from the last point.
NOTE:
Run the TouchCalibration example and update setTouchCalibration() below
if the touch coordinates are inaccurate.
Created by DIYables
This example code is in the public domain
Product page: https://diyables.io
*/
// =============================================
// Single include brings in the base class plus all driver classes.
// =============================================
#include <DIYables_TFT_SPI.h>
// =============================================
// Wiring (Arduino Uno / Nano)
// =============================================
// TFT pins (always required)
// TFT module Arduino Uno / Nano
// ------------ ---------------------------------
// VCC -> 5V
// GND -> GND
// CS -> D10 (TFT_CS_PIN)
// RESET -> D9 (TFT_RST_PIN)
// DC / RS -> D8 (TFT_DC_PIN)
// SDI / MOSI -> D11 (hardware SPI MOSI)
// SCK -> D13 (hardware SPI SCK)
// SDO / MISO -> D12 (only needed when reading from display)
// LED -> 3.3V (or any GPIO via initBacklight)
//
// XPT2046 / HR2046 / ADS7843 SPI touch controller
// (modules with pins: T_CS, T_CLK, T_DIN, T_DO, T_IRQ)
// Touch pin Arduino Uno / Nano
// ------------ ---------------------------------
// T_CS -> D2 (TOUCH_CS_PIN)
// T_IRQ -> D2 (TOUCH_IRQ_PIN, optional - use -1 to skip)
// T_CLK -> D13 (shared with display SCK)
// T_DIN -> D11 (shared with display MOSI)
// T_DO -> D12 (shared with display MISO)
// =============================================
// =============================================
// SPI pin definitions (adjust for your board)
// =============================================
#define TFT_CS_PIN 10
#define TFT_DC_PIN 8
#define TFT_RST_PIN 9
// Panel resolution in native (portrait) orientation - change to match your module
#define TFT_WIDTH 240
#define TFT_HEIGHT 320
// =============================================
// Touch pin definitions (XPT2046 / HR2046 SPI touch controller)
// =============================================
#define TOUCH_CS_PIN 2 // T_CS (any GPIO)
#define TOUCH_IRQ_PIN -1 // T_IRQ (any GPIO, or -1 if not connected)
// =============================================
// =============================================
// Calibration values.
// Run the TouchCalibration example and update these if touch is inaccurate.
// Typical raw ranges:
// - XPT2046 / HR2046 : ~200..3900 (default below)
// - 4-wire resistive : ~100..900
// =============================================
#define TOUCH_LEFT_X 300
#define TOUCH_RIGHT_X 3700
#define TOUCH_TOP_Y 300
#define TOUCH_BOT_Y 3700
// =============================================
// Create display object (uncomment matching driver)
// =============================================
// DIYables_ILI9341_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
// DIYables_ILI9488_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
DIYables_ST7789_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
#define RED DIYables_TFT_SPI::colorRGB(255, 0, 0)
#define WHITE DIYables_TFT_SPI::colorRGB(255, 255, 255)
#define PEN_RADIUS 3
void setup() {
TFT_display.begin();
TFT_display.setRotation(0);
TFT_display.fillScreen(WHITE);
TFT_display.initTouchSPI(TOUCH_CS_PIN, TOUCH_IRQ_PIN);
// If touch X is mirrored on your board, uncomment:
//TFT_display.setTouchInvertX(true);
// If touch Y is mirrored on your board, uncomment:
//TFT_display.setTouchInvertY(false);
TFT_display.setTouchCalibration(TOUCH_LEFT_X, TOUCH_RIGHT_X,
TOUCH_TOP_Y, TOUCH_BOT_Y);
}
void loop() {
int x, y;
if (TFT_display.getTouch(x, y)) {
TFT_display.fillCircle(x, y, PEN_RADIUS, RED);
}
}
Passos Rápidos
- Ligue o controlador de toque XPT2046 ao Arduino como descrito na seção Obter Ponto de Toque acima.
- Conecte a placa Arduino ao seu computador com um cabo USB.
- Abra o Arduino IDE, selecione a placa e a porta corretas, cole o código e clique em Upload.
- Arraste o dedo pelo display para desenhar na tela. Levante o dedo e arraste novamente para começar um novo traço.
Resumo da API
| Método | Descrição | Exemplo |
|---|---|---|
| TFT_display.initTouchSPI(cs, irq) | Inicializa o XPT2046 no barramento SPI compartilhado. | TFT_display.initTouchSPI(7, 6); |
| TFT_display.setTouchCalibration(minX,maxX,minY,maxY) | Mapeia os valores ADC brutos para coordenadas de pixels da tela. Obtenha os quatro valores com o exemplo TouchCalibration. | TFT_display.setTouchCalibration(200, 3800, 300, 3700); |
| TFT_display.setTouchInvertX(invert) / TFT_display.setTouchInvertY(invert) | Inverte o eixo do toque quando X ou Y está espelhado no seu painel ou lote específico. Chame ANTES de setTouchCalibration(). | TFT_display.setTouchInvertY(true); |
| TFT_display.getTouch(x, y) | Obtém a posição de toque calibrada em pixels da tela. Retorna true quando a tela está sendo tocada. | if (TFT_display.getTouch(x, y)) { ... } |
| TFT_display.fillCircle(x, y, r, color) | Desenha um ponto preenchido na posição do toque. | TFT_display.fillCircle(x, y, 3, RED); |
Código Arduino - Botão de Toque
O exemplo TouchButton desenha botões retangulares na tela e detecta toques usando coordenadas de toque calibradas. Quando a área de um botão é pressionada, ele muda de cor e dispara uma ação. Este exemplo mostra como construir uma interface de toque simples.
O T_IRQ não precisa ser conectado para a detecção de toque por polling. Passe -1 como argumento irq para desativá-lo.
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-tft-lcd-touch-display-spi
*/
/*
Touch Button Press/Release Example
------------------------------------
This example shows how to detect press and release events on a rectangular
button using a DIYables SPI TFT display with a 4-wire resistive touch panel.
When you touch inside the button, it changes colour and shows "PRESSED".
When you release, it returns to its original state.
NOTE:
Run the TouchCalibration example and update setTouchCalibration() below
if the touch coordinates are inaccurate.
Created by DIYables
This example code is in the public domain
Product page: https://diyables.io
*/
// =============================================
// Single include brings in the base class plus all driver classes.
// =============================================
#include <DIYables_TFT_SPI.h>
// =============================================
// Wiring (Arduino Uno / Nano)
// =============================================
// TFT pins (always required)
// TFT module Arduino Uno / Nano
// ------------ ---------------------------------
// VCC -> 5V
// GND -> GND
// CS -> D10 (TFT_CS_PIN)
// RESET -> D9 (TFT_RST_PIN)
// DC / RS -> D8 (TFT_DC_PIN)
// SDI / MOSI -> D11 (hardware SPI MOSI)
// SCK -> D13 (hardware SPI SCK)
// SDO / MISO -> D12 (only needed when reading from display)
// LED -> 3.3V (or any GPIO via initBacklight)
//
// XPT2046 / HR2046 / ADS7843 SPI touch controller
// (modules with pins: T_CS, T_CLK, T_DIN, T_DO, T_IRQ)
// Touch pin Arduino Uno / Nano
// ------------ ---------------------------------
// T_CS -> D2 (TOUCH_CS_PIN)
// T_IRQ -> D2 (TOUCH_IRQ_PIN, optional - use -1 to skip)
// T_CLK -> D13 (shared with display SCK)
// T_DIN -> D11 (shared with display MOSI)
// T_DO -> D12 (shared with display MISO)
// =============================================
// =============================================
// SPI pin definitions (adjust for your board)
// =============================================
#define TFT_CS_PIN 10
#define TFT_DC_PIN 8
#define TFT_RST_PIN 9
// Panel resolution in native (portrait) orientation - change to match your module
#define TFT_WIDTH 240
#define TFT_HEIGHT 320
// =============================================
// Touch pin definitions (XPT2046 / HR2046 SPI touch controller)
// =============================================
#define TOUCH_CS_PIN 2 // T_CS (any GPIO)
#define TOUCH_IRQ_PIN -1 // T_IRQ (any GPIO, or -1 if not connected)
// =============================================
// =============================================
// Calibration values.
// Run the TouchCalibration example and update these if touch is inaccurate.
// Typical raw ranges:
// - XPT2046 / HR2046 : ~200..3900 (default below)
// - 4-wire resistive : ~100..900
// =============================================
#define TOUCH_LEFT_X 300
#define TOUCH_RIGHT_X 3700
#define TOUCH_TOP_Y 300
#define TOUCH_BOT_Y 3700
// =============================================
// Create display object (uncomment matching driver)
// =============================================
// DIYables_ILI9341_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
// DIYables_ILI9488_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
DIYables_ST7789_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
#define BLACK DIYables_TFT_SPI::colorRGB( 0, 0, 0)
#define WHITE DIYables_TFT_SPI::colorRGB(255, 255, 255)
#define GRAY DIYables_TFT_SPI::colorRGB(128, 128, 128)
#define RED DIYables_TFT_SPI::colorRGB(255, 0, 0)
#define BUTTON_X 30
#define BUTTON_Y 100
#define BUTTON_W 180
#define BUTTON_H 60
#define DEBOUNCE_DELAY 50
bool lastPressed = false;
bool stablePressed = false;
unsigned long lastDebounceTime = 0;
void drawButton(bool pressed) {
uint16_t bg = pressed ? GRAY : RED;
TFT_display.fillRect(BUTTON_X, BUTTON_Y, BUTTON_W, BUTTON_H, bg);
TFT_display.drawRect(BUTTON_X, BUTTON_Y, BUTTON_W, BUTTON_H, BLACK);
TFT_display.setTextColor(WHITE, bg);
TFT_display.setTextSize(3);
TFT_display.setCursor(BUTTON_X + 10, BUTTON_Y + 16);
TFT_display.print(pressed ? "PRESSED" : " PRESS ");
}
void setup() {
Serial.begin(9600);
TFT_display.begin();
TFT_display.setRotation(0);
TFT_display.fillScreen(WHITE);
TFT_display.initTouchSPI(TOUCH_CS_PIN, TOUCH_IRQ_PIN);
// If touch X is mirrored on your board, uncomment:
//TFT_display.setTouchInvertX(true);
// If touch Y is mirrored on your board, uncomment:
//TFT_display.setTouchInvertY(false);
TFT_display.setTouchCalibration(TOUCH_LEFT_X, TOUCH_RIGHT_X,
TOUCH_TOP_Y, TOUCH_BOT_Y);
drawButton(false);
}
void loop() {
int x, y;
bool pressed = false;
if (TFT_display.getTouch(x, y)) {
if (x >= BUTTON_X && x < (BUTTON_X + BUTTON_W) &&
y >= BUTTON_Y && y < (BUTTON_Y + BUTTON_H)) {
pressed = true;
}
}
if (pressed != lastPressed) {
lastDebounceTime = millis();
}
lastPressed = pressed;
if ((millis() - lastDebounceTime) > DEBOUNCE_DELAY) {
if (pressed != stablePressed) {
stablePressed = pressed;
drawButton(stablePressed);
Serial.println(stablePressed ? "Button PRESSED" : "Button RELEASED");
}
}
}
Passos Rápidos
- Ligue o T_CS ao pino 7. O T_IRQ pode ficar desconectado (passe -1 no código).
- Conecte a placa Arduino ao seu computador com um cabo USB.
- Abra o Arduino IDE, selecione a placa e a porta corretas, cole o código e clique em Upload.
- Toque nos botões mostrados no display. Cada botão muda de cor quando é pressionado.
Resumo da API
| Método | Descrição | Exemplo |
|---|---|---|
| TFT_display.initTouchSPI(cs, irq) | Inicializa o XPT2046. Passe -1 para irq para usar o modo polling sem o pino de interrupção. | TFT_display.initTouchSPI(7, -1); |
| TFT_display.setTouchCalibration(minX,maxX,minY,maxY) | Aplica as constantes de calibração para que getTouch() retorne coordenadas de pixels precisas. | TFT_display.setTouchCalibration(200, 3800, 300, 3700); |
| TFT_display.setTouchInvertX(invert) / TFT_display.setTouchInvertY(invert) | Inverte o eixo do toque quando X ou Y está espelhado no seu painel ou lote específico. Chame ANTES de setTouchCalibration(). | TFT_display.setTouchInvertY(true); |
| TFT_display.getTouch(x, y) | Obtém as coordenadas de toque calibradas. Retorna true quando a tela está pressionada. | if (TFT_display.getTouch(x, y)) { ... } |
| TFT_display.fillRect(x, y, w, h, color) | Desenha o retângulo de fundo de um botão. | TFT_display.fillRect(10, 10, 120, 60, BLUE); |
Código Arduino - Calibração do Toque
O exemplo TouchCalibration guia você para encontrar os valores de calibração corretos para o seu painel XPT2046 específico. Toque nos cantos da tela quando for solicitado e leia os valores mínimo/máximo de X e Y no Serial Monitor. Copie esses quatro números para setTouchCalibration() em todos os outros exemplos de toque.
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-tft-lcd-touch-display-spi
*/
/*
Touch Screen Calibration Example
---------------------------------
This example measures the raw touch coordinates at all four screen corners
and prints ready-to-use calibration values to the Serial Monitor.
It uses readTouchRaw() directly — it does NOT rely on getTouch() or any
existing calibration values, so it works even when touch is completely broken.
INSTRUCTIONS:
1. Upload this sketch to your board.
2. Open the Serial Monitor (Ctrl+Shift+M) and set baud rate to 9600.
3. The screen shows a blinking red dot in each corner, numbered 1–4:
1 = Top-left
2 = Top-right
3 = Bottom-right
4 = Bottom-left
4. Press and HOLD firmly on the blinking dot.
Keep holding until the Serial Monitor prints "Captured!" for that corner.
5. Release, then wait for the next dot to appear and repeat.
6. After all 4 corners, the Serial Monitor prints the calibration values and
a ready-to-use setTouchCalibration() call. Copy it into your sketch.
NOTE: While waiting, the Serial Monitor continuously prints the live raw
Z/X/Y readings so you can confirm that touch is being detected.
Created by DIYables
This example code is in the public domain
Product page: https://diyables.io
*/
// =============================================
// Single include brings in the base class plus all driver classes.
// =============================================
#include <DIYables_TFT_SPI.h>
// =============================================
// Wiring (Arduino Uno / Nano)
// =============================================
// TFT pins (always required)
// TFT module Arduino Uno / Nano
// ------------ ---------------------------------
// VCC -> 5V
// GND -> GND
// CS -> D10 (TFT_CS_PIN)
// RESET -> D9 (TFT_RST_PIN)
// DC / RS -> D8 (TFT_DC_PIN)
// SDI / MOSI -> D11 (hardware SPI MOSI)
// SCK -> D13 (hardware SPI SCK)
// SDO / MISO -> D12 (only needed when reading from display)
// LED -> 3.3V (or any GPIO via initBacklight)
//
// XPT2046 / HR2046 / ADS7843 SPI touch controller
// (modules with pins: T_CS, T_CLK, T_DIN, T_DO, T_IRQ)
// Touch pin Arduino Uno / Nano
// ------------ ---------------------------------
// T_CS -> D2 (TOUCH_CS_PIN)
// T_IRQ -> D2 (TOUCH_IRQ_PIN, optional - use -1 to skip)
// T_CLK -> D13 (shared with display SCK)
// T_DIN -> D11 (shared with display MOSI)
// T_DO -> D12 (shared with display MISO)
// =============================================
// =============================================
// SPI pin definitions (adjust for your board)
// =============================================
#define TFT_CS_PIN 10
#define TFT_DC_PIN 8
#define TFT_RST_PIN 9
// Panel resolution in native (portrait) orientation - change to match your module
#define TFT_WIDTH 240
#define TFT_HEIGHT 320
// =============================================
// Touch pin definitions (XPT2046 / HR2046 SPI touch controller)
// =============================================
#define TOUCH_CS_PIN 2 // T_CS (any GPIO)
#define TOUCH_IRQ_PIN -1 // T_IRQ (any GPIO, or -1 if not connected)
// =============================================
// =============================================
// Create display object (uncomment matching driver)
// =============================================
// DIYables_ILI9341_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
// DIYables_ILI9488_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
DIYables_ST7789_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN);
// Minimum pressure to count as a valid touch.
#define TOUCH_Z_MIN 10
// How many consecutive valid samples required before a corner is accepted.
#define SAMPLES_NEEDED 10
// Delay between samples (ms).
#define SAMPLE_DELAY_MS 30
#define DOT_RADIUS 12
#define BLACK DIYables_TFT_SPI::colorRGB( 0, 0, 0)
#define WHITE DIYables_TFT_SPI::colorRGB(255, 255, 255)
#define RED DIYables_TFT_SPI::colorRGB(255, 0, 0)
// Corner pixel positions — filled in setup() once display size is known.
// Order: 0=top-left, 1=top-right, 2=bottom-right, 3=bottom-left
int cx[4], cy[4];
// Captured averaged raw values per corner.
int cap_x[4], cap_y[4];
// -----------------------------------------------------------------------
void drawDot(int corner, bool on) {
uint16_t color = on ? RED : WHITE;
TFT_display.fillCircle(cx[corner], cy[corner], DOT_RADIUS, color);
TFT_display.setTextSize(2);
TFT_display.setTextColor(BLACK, color);
TFT_display.setCursor(cx[corner] - 6, cy[corner] - 8);
TFT_display.print(corner + 1);
}
void captureCorner(int corner) {
const char* names[] = { "Top-left", "Top-right", "Bottom-right", "Bottom-left" };
Serial.println();
Serial.print("Corner "); Serial.print(corner + 1);
Serial.print(" ("); Serial.print(names[corner]); Serial.println(")");
Serial.println(" Press and HOLD firmly on the blinking dot.");
Serial.println(" Keep holding until you see 'Captured!'");
unsigned long lastBlink = 0;
unsigned long lastPrint = 0;
bool dotOn = false;
int goodSamples = 0;
long sumX = 0, sumY = 0;
while (true) {
// Blink the dot
if (millis() - lastBlink > 400) {
lastBlink = millis();
dotOn = !dotOn;
drawDot(corner, dotOn);
}
int raw_x, raw_y, z;
TFT_display.readTouchRaw(raw_x, raw_y, z);
// Print live readings every 500 ms
if (millis() - lastPrint > 500) {
lastPrint = millis();
Serial.print(" Z="); Serial.print(z);
Serial.print(" X="); Serial.print(raw_x);
Serial.print(" Y="); Serial.println(raw_y);
}
if (z >= TOUCH_Z_MIN) {
sumX += raw_x;
sumY += raw_y;
goodSamples++;
if (goodSamples >= SAMPLES_NEEDED) {
cap_x[corner] = sumX / goodSamples;
cap_y[corner] = sumY / goodSamples;
Serial.print(" Captured! raw_x="); Serial.print(cap_x[corner]);
Serial.print(" raw_y="); Serial.println(cap_y[corner]);
drawDot(corner, false);
delay(500);
return;
}
} else {
goodSamples = 0;
sumX = 0;
sumY = 0;
}
delay(SAMPLE_DELAY_MS);
}
}
// -----------------------------------------------------------------------
void setup() {
Serial.begin(9600);
TFT_display.begin();
TFT_display.setRotation(0); // Always calibrate in rotation 0
TFT_display.fillScreen(WHITE);
TFT_display.initTouchSPI(TOUCH_CS_PIN, TOUCH_IRQ_PIN);
// If touch X is mirrored on your board, uncomment the line below
// BEFORE calibrating (so the printed values match your panel):
//TFT_display.setTouchInvertX(true);
// If touch Y is mirrored on your board, uncomment:
//TFT_display.setTouchInvertY(false);
int w = TFT_display.width();
int h = TFT_display.height();
int m = DOT_RADIUS + 4;
cx[0] = m; cy[0] = m;
cx[1] = w - m; cy[1] = m;
cx[2] = w - m; cy[2] = h - m;
cx[3] = m; cy[3] = h - m;
Serial.println("=== Touch Calibration ===");
for (int i = 0; i < 4; i++) {
captureCorner(i);
}
// Derive calibration values from the four corners
int min_x = (cap_x[0] + cap_x[3]) / 2; // left edge
int max_x = (cap_x[1] + cap_x[2]) / 2; // right edge
int min_y = (cap_y[0] + cap_y[1]) / 2; // top edge
int max_y = (cap_y[2] + cap_y[3]) / 2; // bottom edge
Serial.println();
Serial.println("=== Calibration Results ===");
Serial.print(" Left X (min_x): "); Serial.println(min_x);
Serial.print(" Right X (max_x): "); Serial.println(max_x);
Serial.print(" Top Y (min_y): "); Serial.println(min_y);
Serial.print(" Bot Y (max_y): "); Serial.println(max_y);
Serial.println();
Serial.println("Copy this line into your sketch:");
Serial.print(" TFT_display.setTouchCalibration(");
Serial.print(min_x); Serial.print(", ");
Serial.print(max_x); Serial.print(", ");
Serial.print(min_y); Serial.print(", ");
Serial.print(max_y); Serial.println(");");
TFT_display.fillScreen(WHITE);
TFT_display.setTextColor(BLACK);
TFT_display.setTextSize(2);
TFT_display.setCursor(10, 10);
TFT_display.println("Done! Check");
TFT_display.setCursor(10, 35);
TFT_display.println("Serial Monitor");
}
void loop() {}
Passos Rápidos
- Ligue o controlador de toque XPT2046 ao Arduino como descrito na seção Obter Ponto de Toque.
- Conecte a placa Arduino ao seu computador com um cabo USB.
- Abra o Arduino IDE, selecione a placa e a porta corretas, cole o código e clique em Upload.
- Abra o Serial Monitor em 9600 baud. Toque em cada canto da tela conforme as instruções.
- Anote os quatro valores impressos (minX, maxX, minY, maxY) e cole-os em setTouchCalibration() nos seus outros sketches de toque.
Resumo da API
| Método | Descrição | Exemplo |
|---|---|---|
| TFT_display.initTouchSPI(cs, irq) | Inicializa o controlador de toque XPT2046. | TFT_display.initTouchSPI(7, 6); |
| TFT_display.readTouchRaw(x, y, z) | Lê os valores ADC brutos usados para determinar a faixa de calibração. | TFT_display.readTouchRaw(x, y, z); |
| TFT_display.setTouchCalibration(minX,maxX,minY,maxY) | Armazena as constantes de calibração para que getTouch() mapeie os valores brutos para coordenadas de pixels. | TFT_display.setTouchCalibration(200, 3800, 300, 3700); |
| TFT_display.setTouchInvertX(invert) / TFT_display.setTouchInvertY(invert) | Inverte o eixo do toque quando X ou Y está espelhado no seu painel ou lote específico. Chame ANTES de executar a calibração para que os valores armazenados correspondam ao seu painel. | TFT_display.setTouchInvertY(true); |
Código Arduino - SPI Personalizado
O exemplo CustomSPI demonstra como passar um ponteiro SPIClass explícito ao construtor do display. Isso é importante quando outro periférico já ocupa o barramento SPI padrão ou quando você precisa limitar a velocidade do clock SPI para cabos longos ou com ruído.
O Arduino Uno tem um barramento SPI por hardware em D11 (MOSI), D13 (SCK) e D12 (MISO). O exemplo mostra como passar &SPI explicitamente e como configurar uma velocidade SPI máxima menor.
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-tft-lcd-touch-display-spi
*/
/*
Created by DIYables
This example code is in the public domain
Product page: https://diyables.io
This example demonstrates how to use a custom (non-default) SPI bus
with the DIYables TFT SPI library. This is useful on boards that have
multiple SPI interfaces, such as:
- ESP32: HSPI / VSPI
- Arduino Giga / Portenta: SPI1
- Raspberry Pi Pico: SPI1
*/
// =============================================
// Single include brings in the base class plus all driver classes.
// =============================================
#include <DIYables_TFT_SPI.h>
// =============================================
// Wiring (Arduino Uno / Nano - default SPI bus)
// ---------------------------------------------
// NOTE: Uno / Nano have only ONE hardware SPI bus, so this example is
// most useful on boards with multiple buses (ESP32, Giga, RP2040...).
// On Uno / Nano, MY_SPI must remain &SPI and the wiring is the standard
// hardware SPI mapping below.
//
// TFT module Arduino Uno / Nano
// ------------ ---------------------------------
// VCC -> 5V
// GND -> GND
// CS -> D10 (TFT_CS_PIN)
// RESET -> D9 (TFT_RST_PIN)
// DC / RS -> D8 (TFT_DC_PIN)
// SDI / MOSI -> D11 (hardware SPI MOSI)
// SCK -> D13 (hardware SPI SCK)
// LED -> 3.3V (or any GPIO via initBacklight)
// SDO / MISO -> D12 (only needed when reading from display)
// =============================================
// =============================================
// SPI pin definitions (adjust for your board)
// =============================================
#define TFT_CS_PIN 10
#define TFT_DC_PIN 8
#define TFT_RST_PIN 9
// Panel resolution in native (portrait) orientation - change to match your module
#define TFT_WIDTH 240
#define TFT_HEIGHT 320
// =============================================
// Select alternate SPI bus (uncomment for your board)
// =============================================
// --- ESP32: use HSPI ---
// SPIClass hspi(HSPI);
// #define MY_SPI &hspi
// --- Arduino Giga / Portenta / RP2040: use SPI1 ---
// #define MY_SPI &SPI1
// --- Default SPI (fallback) ---
#define MY_SPI &SPI
// =============================================
// Create display object with custom SPI bus
// (uncomment matching driver)
// =============================================
// DIYables_ILI9341_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN, MY_SPI);
// DIYables_ILI9488_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN, MY_SPI);
DIYables_ST7789_SPI TFT_display(TFT_WIDTH, TFT_HEIGHT, TFT_CS_PIN, TFT_DC_PIN, TFT_RST_PIN, MY_SPI);
#define BLACK DIYables_TFT_SPI::colorRGB(0, 0, 0)
#define WHITE DIYables_TFT_SPI::colorRGB(255, 255, 255)
#define RED DIYables_TFT_SPI::colorRGB(255, 0, 0)
#define GREEN DIYables_TFT_SPI::colorRGB(0, 255, 0)
#define BLUE DIYables_TFT_SPI::colorRGB(0, 0, 255)
void setup() {
Serial.begin(9600);
// For ESP32 HSPI: optionally remap pins before begin()
// hspi.begin(14, 12, 13, -1); // SCK, MISO, MOSI, SS
TFT_display.begin();
TFT_display.setRotation(1); // Landscape
TFT_display.fillScreen(BLACK);
uint16_t w = TFT_display.width();
uint16_t h = TFT_display.height();
// Draw a simple test pattern
TFT_display.fillRect(0, 0, w / 3, h, RED);
TFT_display.fillRect(w / 3, 0, w / 3, h, GREEN);
TFT_display.fillRect(w * 2 / 3, 0, w / 3, h, BLUE);
TFT_display.setTextColor(WHITE);
TFT_display.setTextSize(2);
TFT_display.setCursor(10, h / 2 - 10);
TFT_display.print("Custom SPI bus OK");
}
void loop() {
// Nothing to do
}
Passos Rápidos
- Ligue o display TFT ao Arduino como mostrado no diagrama de ligação.
- Conecte a placa Arduino ao seu computador com um cabo USB.
- Abra o Arduino IDE, selecione a placa e a porta corretas, cole o código e clique em Upload.
- O display é inicializado no barramento SPI explícito e mostra um padrão de teste com barras coloridas.
Resumo da API
| Método | Descrição | Exemplo |
|---|---|---|
| DIYables_ILI9341_SPI(w,h,cs,dc,rst,spi) | Construtor que aceita um ponteiro SPIClass explícito como último argumento. Omita-o para usar &SPI por padrão. | DIYables_ILI9341_SPI tft(240, 320, 10, 9, 8, &SPI); |
| TFT_display.begin() | Inicializa o display no barramento SPI configurado. | TFT_display.begin(); |
Solução de Problemas
Se o código não estiver funcionando, existem alguns problemas comuns que você pode verificar:
- Tela preta: Verifique se VCC, GND, CS, DC, MOSI e SCK estão todos ligados corretamente. A falta do fio CS ou DC é a causa mais comum.
- Driver errado: Certifique-se de que você descomentou a linha do construtor que corresponde ao chip driver do seu módulo (ILI9341, ILI9488 ou ST7789). Um driver incompatível mostra uma tela em branco ou totalmente branca.
- Resolução errada: A largura e a altura passadas ao construtor devem corresponder ao seu painel. Um tamanho incorreto faz a imagem ficar deslocada ou cortada.
- Lixo na tela: Verifique se MOSI e SCK estão nos pinos SPI por hardware (D11 e D13 no Uno). Trocá-los é um erro comum.
- Toque não responde: Execute o exemplo TouchCalibration para encontrar os valores de calibração corretos para o seu painel.
Plataformas Suportadas
A biblioteca DIYables_TFT_SPI usa as APIs SPI padrão do Arduino e suporta todas as plataformas compatíveis com Arduino (architectures=*). A dependência Adafruit GFX Library também é multiplataforma.
