Arduino - Buzzer Piezo
Neste tutorial, vamos aprender a usar o buzzer com o Arduino. Em detalhes, vamos aprender:
- Buzzer ativo vs buzzer passivo
- Como o buzzer funciona
- Como conectar o buzzer piezo ao Arduino
- Como programar o Arduino para controlar o buzzer piezo e gerar som e melodia
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Buzzer
Os buzzers são usados para gerar som, bipes ou até a melodia de uma música. Eles existem em vários tipos, classificados por características distintas. Vamos conhecer essas categorias com base nas seguintes características:
- Método de Controle:
- Buzzers Ativos
- Buzzers Passivos
- Mecanismo de Geração de Som:
- Buzzers Piezo
- Buzzers Comuns
- Tensão de Operação:
- Baixa Tensão (3-5V)
- Alta Tensão (12V)
- Buzzer Ativo:
- Produz som quando uma tensão é aplicada.
- Precisa de um sinal elétrico contínuo para emitir som.
- Mais fácil de usar, exigindo apenas uma fonte de tensão.
- Normalmente usado em aplicações básicas de alerta.
- Buzzer Passivo:
- Requer um sinal oscilante externo para criar som.
- Pode produzir tons diferentes mudando a frequência de entrada.
- Requer um circuito mais complexo para funcionar.
- Comumente usado em aplicações musicais e tarefas de geração de tons.
- Buzzer Piezo:
- Usa cristais piezoelétricos.
- Produz sons agudos e nítidos.
- Versátil, com vários tons e frequências.
- Eficiente e comumente usado em alarmes e dispositivos musicais.
- Buzzer Comum:
- Usa bobinas eletromagnéticas.
- Produz sons básicos e zumbidos.
- Variação de tom limitada.
- Usado em aplicações mais simples, como campainhas e alarmes básicos.
- Quando você conecta esse buzzer diretamente ao pino do Arduino, ele cria um som normal ⇒ adequado para indicação sonora, como o som de um teclado
- Quando você conecta esse buzzer a uma alta tensão através de um relé, ele cria um som alto ⇒ adequado para som de alerta.
- Pino negativo (-): conecte este pino ao GND (0V).
- Pino positivo (+): este pino recebe o sinal de controle do Arduino, diretamente ou através de um relé.
- Pino GND: conecte este pino ao GND (0V).
- Pino VCC: conecte este pino a uma fonte de alimentação (5V ou 3,3V).
- Pino I/O: este pino recebe o sinal de controle PWM de um pino GPIO do ESP32.
- Se você conectar o VCC ao pino positivo, o buzzer piezo gera um som constante
- Se você gerar uma onda quadrada com uma frequência específica (e ciclo de trabalho de 50%) no pino positivo, o buzzer piezo gera tons. Cada frequência produz um tom diferente. Mudando a frequência do sinal no pino positivo, podemos criar a melodia de uma música.
- Diferente do buzzer ativo, se você apenas conectar o VCC ao pino positivo, o buzzer passivo NÃO gera um som constante
- Assim como no buzzer ativo, se você gerar uma onda quadrada com uma frequência específica (e ciclo de trabalho de 50%) no pino positivo, o buzzer piezo gera tons. Cada frequência produz um tom diferente. Mudando a frequência do sinal no pino positivo, podemos criar a melodia de uma música
Vamos ver mais detalhes.
Buzzer Ativo vs Buzzer Passivo
Buzzer Piezo vs Buzzer Comum
No mercado, existe um buzzer ativo de 3V-24V, que você pode usar como buzzer ativo de 3-5V ou como buzzer de alta tensão (12V...),
Neste tutorial, vamos aprender sobre o buzzer piezo ativo e passivo de 3-5V. Para o buzzer de 12V, consulte o Arduino - tutorial de buzzer de 12V
Pinagem
Pinagem do Buzzer
Um buzzer padrão normalmente tem dois pinos:
Pinagem do Módulo Buzzer Piezo
Um módulo Buzzer Piezo geralmente tem três pinos:

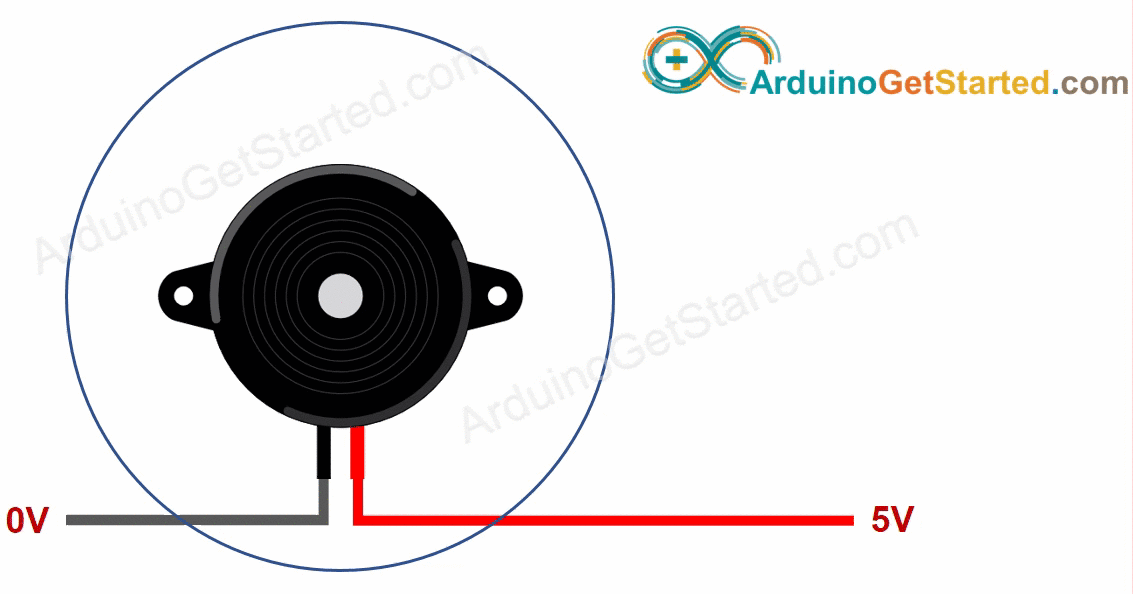

Como um Buzzer Ativo Funciona

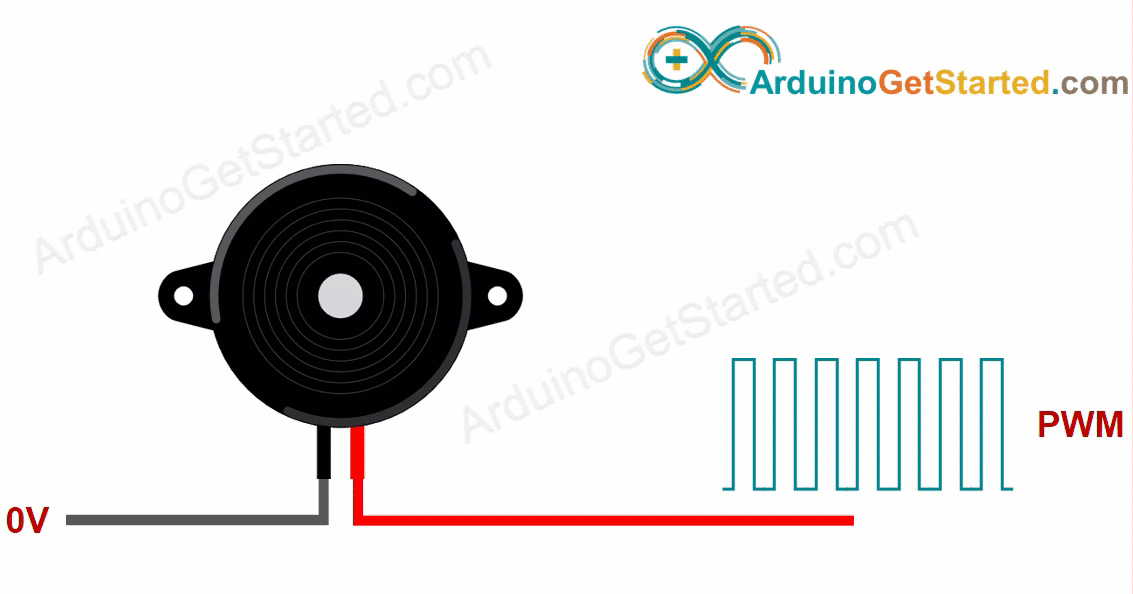

Como um Buzzer Passivo Funciona
Diagrama de Ligação

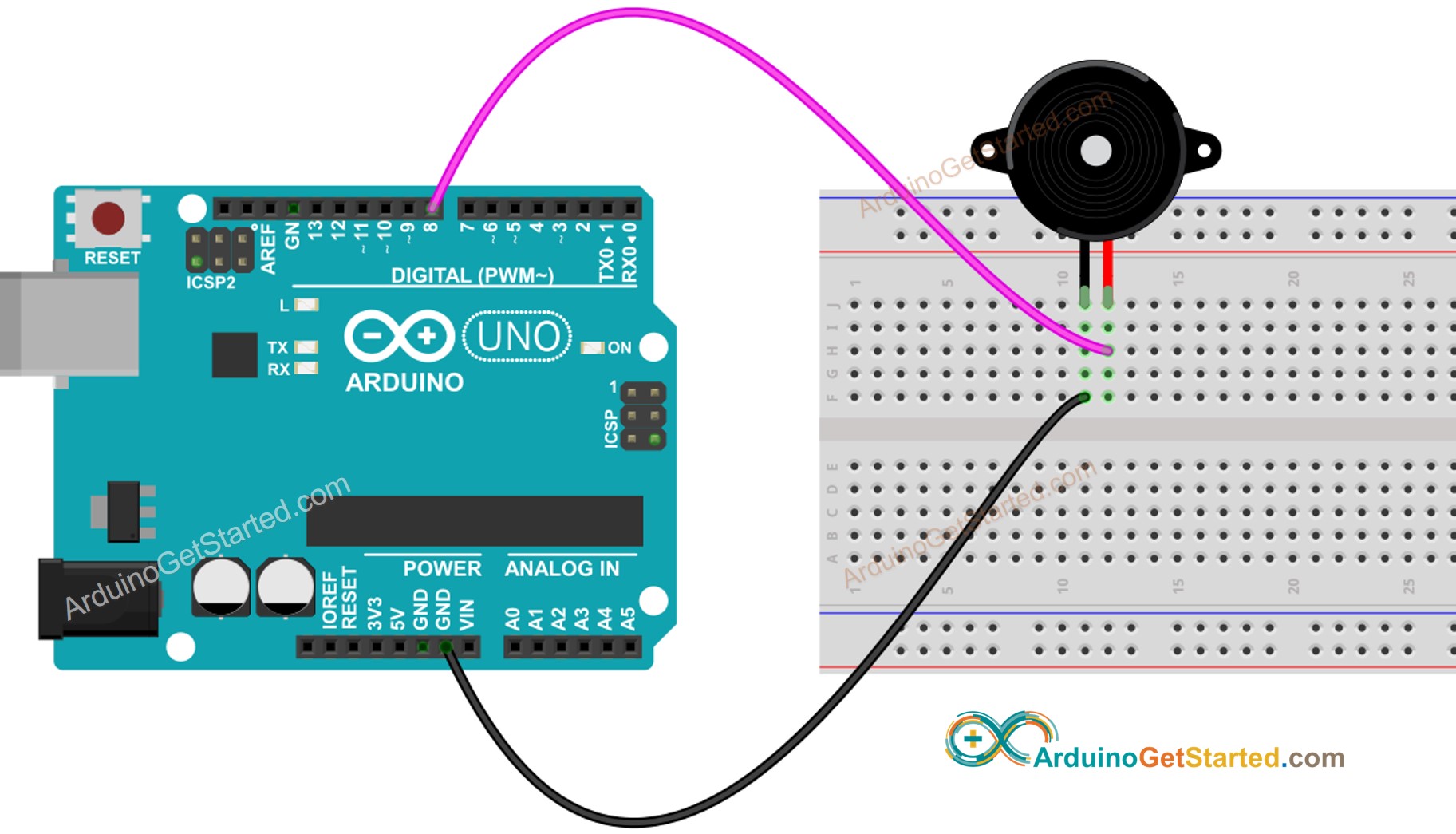

- A ligação entre o Arduino e o buzzer piezo
This image is created using Fritzing. Click to enlarge image

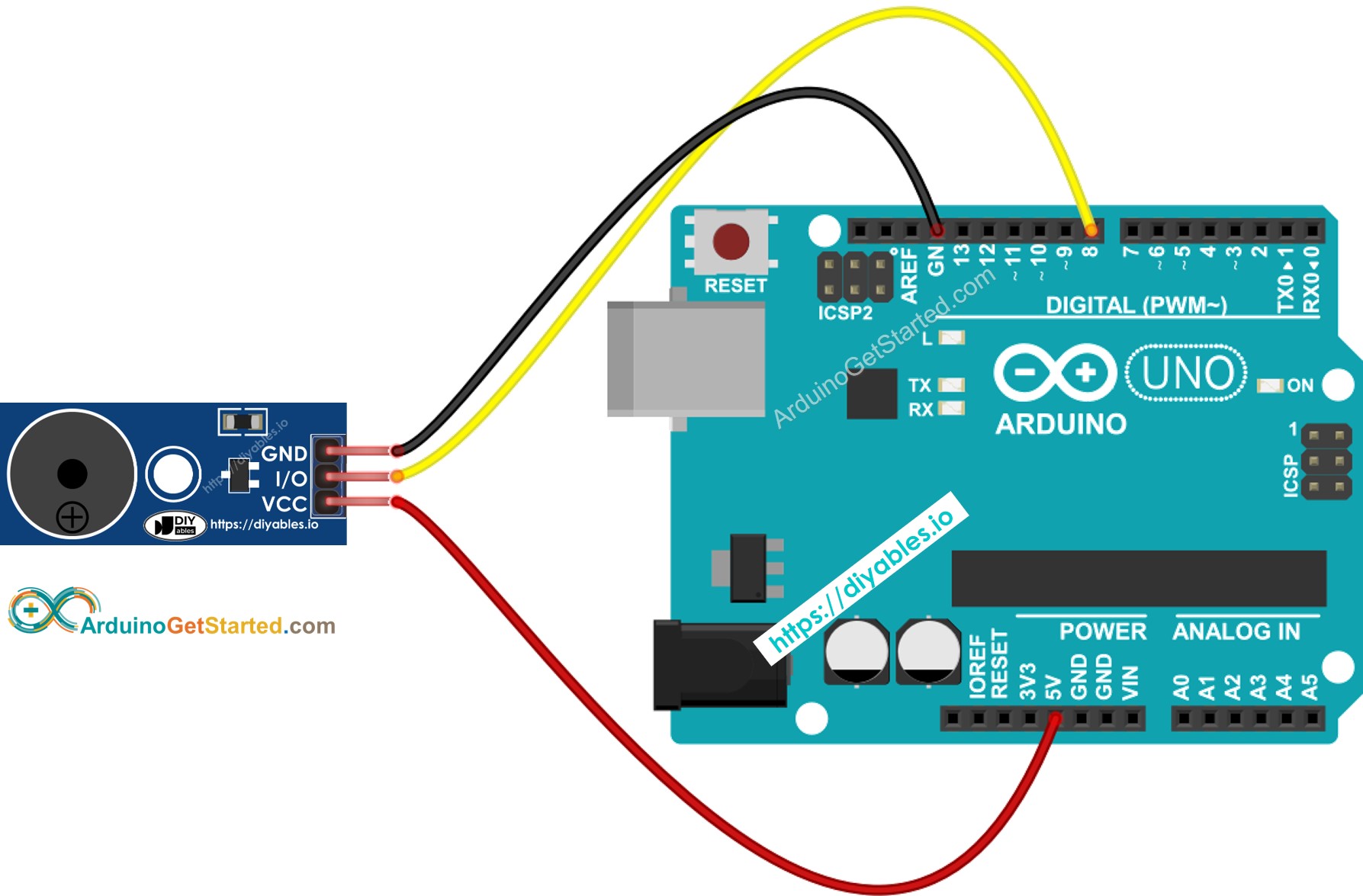

- A ligação entre o Arduino e o módulo buzzer piezo
This image is created using Fritzing. Click to enlarge image
Como Programar o Buzzer
Graças à biblioteca do Arduino, tocar uma melodia é fácil. NÃO precisamos saber como gerar a onda quadrada. Só precisamos usar duas funções da biblioteca: tone() e noTone().
Código Arduino
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-piezo-buzzer
*/
#include "pitches.h"
#define BUZZER_PIN 8 // The Arduino pin connected to the buzzer
// notes in the melody:
int melody[] = {
NOTE_C4, NOTE_G3, NOTE_G3, NOTE_A3, NOTE_G3, 0, NOTE_B3, NOTE_C4
};
// note durations: 4 = quarter note, 8 = eighth note, etc.:
int noteDurations[] = {
4, 8, 8, 4, 4, 4, 4, 4
};
void setup() {
// iterate over the notes of the melody:
for (int thisNote = 0; thisNote < 8; thisNote++) {
// to calculate the note duration, take one second divided by the note type.
//e.g. quarter note = 1000 / 4, eighth note = 1000/8, etc.
int noteDuration = 1000 / noteDurations[thisNote];
tone(BUZZER_PIN, melody[thisNote], noteDuration);
// to distinguish the notes, set a minimum time between them.
// the note's duration + 30% seems to work well:
int pauseBetweenNotes = noteDuration * 1.30;
delay(pauseBetweenNotes);
// stop the tone playing:
noTone(BUZZER_PIN);
}
}
void loop() {
// no need to repeat the melody.
}
Passos Rápidos
- Conecte o Arduino ao PC via cabo USB
- Abra o Arduino IDE, selecione a placa e a porta corretas
- Copie o código acima e abra-o no Arduino IDE
- Crie o arquivo pitches.h no Arduino IDE da seguinte forma:
- Clique no botão logo abaixo do ícone do serial monitor e escolha New Tab, ou use as teclas Ctrl+Shift+N.
- Dê ao arquivo o nome pitches.h e clique no botão OK
- Copie o código abaixo e cole-o no arquivo pitches.h criado.
- Clique no botão Upload no Arduino IDE para carregar o código no Arduino
- Aproveite a melodia
/*************************************************
* Public Constants
*************************************************/
#define NOTE_B0 31
#define NOTE_C1 33
#define NOTE_CS1 35
#define NOTE_D1 37
#define NOTE_DS1 39
#define NOTE_E1 41
#define NOTE_F1 44
#define NOTE_FS1 46
#define NOTE_G1 49
#define NOTE_GS1 52
#define NOTE_A1 55
#define NOTE_AS1 58
#define NOTE_B1 62
#define NOTE_C2 65
#define NOTE_CS2 69
#define NOTE_D2 73
#define NOTE_DS2 78
#define NOTE_E2 82
#define NOTE_F2 87
#define NOTE_FS2 93
#define NOTE_G2 98
#define NOTE_GS2 104
#define NOTE_A2 110
#define NOTE_AS2 117
#define NOTE_B2 123
#define NOTE_C3 131
#define NOTE_CS3 139
#define NOTE_D3 147
#define NOTE_DS3 156
#define NOTE_E3 165
#define NOTE_F3 175
#define NOTE_FS3 185
#define NOTE_G3 196
#define NOTE_GS3 208
#define NOTE_A3 220
#define NOTE_AS3 233
#define NOTE_B3 247
#define NOTE_C4 262
#define NOTE_CS4 277
#define NOTE_D4 294
#define NOTE_DS4 311
#define NOTE_E4 330
#define NOTE_F4 349
#define NOTE_FS4 370
#define NOTE_G4 392
#define NOTE_GS4 415
#define NOTE_A4 440
#define NOTE_AS4 466
#define NOTE_B4 494
#define NOTE_C5 523
#define NOTE_CS5 554
#define NOTE_D5 587
#define NOTE_DS5 622
#define NOTE_E5 659
#define NOTE_F5 698
#define NOTE_FS5 740
#define NOTE_G5 784
#define NOTE_GS5 831
#define NOTE_A5 880
#define NOTE_AS5 932
#define NOTE_B5 988
#define NOTE_C6 1047
#define NOTE_CS6 1109
#define NOTE_D6 1175
#define NOTE_DS6 1245
#define NOTE_E6 1319
#define NOTE_F6 1397
#define NOTE_FS6 1480
#define NOTE_G6 1568
#define NOTE_GS6 1661
#define NOTE_A6 1760
#define NOTE_AS6 1865
#define NOTE_B6 1976
#define NOTE_C7 2093
#define NOTE_CS7 2217
#define NOTE_D7 2349
#define NOTE_DS7 2489
#define NOTE_E7 2637
#define NOTE_F7 2794
#define NOTE_FS7 2960
#define NOTE_G7 3136
#define NOTE_GS7 3322
#define NOTE_A7 3520
#define NOTE_AS7 3729
#define NOTE_B7 3951
#define NOTE_C8 4186
#define NOTE_CS8 4435
#define NOTE_D8 4699
#define NOTE_DS8 4978
Modificando o Código Arduino
Agora, vamos modificar o código para tocar a música "Jingle Bells".
Só precisamos mudar o valor de dois arrays: int melody[] e int noteDurations[].
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-piezo-buzzer
*/
#include "pitches.h"
#define BUZZER_PIN 8 // The Arduino pin connected to the buzzer
// notes in the melody:
int melody[] = {
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_G5, NOTE_C5, NOTE_D5,
NOTE_E5,
NOTE_F5, NOTE_F5, NOTE_F5, NOTE_F5,
NOTE_F5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_D5, NOTE_D5, NOTE_E5,
NOTE_D5, NOTE_G5
};
// note durations: 4 = quarter note, 8 = eighth note, etc, also called tempo:
int noteDurations[] = {
8, 8, 4,
8, 8, 4,
8, 8, 8, 8,
2,
8, 8, 8, 8,
8, 8, 8, 16, 16,
8, 8, 8, 8,
4, 4
};
void setup() {
// iterate over the notes of the melody:
int size = sizeof(noteDurations) / sizeof(int);
for (int thisNote = 0; thisNote < size; thisNote++) {
// to calculate the note duration, take one second divided by the note type.
//e.g. quarter note = 1000 / 4, eighth note = 1000/8, etc.
int noteDuration = 1000 / noteDurations[thisNote];
tone(BUZZER_PIN, melody[thisNote], noteDuration);
// to distinguish the notes, set a minimum time between them.
// the note's duration + 30% seems to work well:
int pauseBetweenNotes = noteDuration * 1.30;
delay(pauseBetweenNotes);
// stop the tone playing:
noTone(BUZZER_PIN);
}
}
void loop() {
// no need to repeat the melody.
}
Vídeo
O vídeo de demonstração abaixo usa o código a seguir. Observe que o vídeo mostra o Arduino Uno R4, mas funciona da mesma forma no Arduino Uno R3:
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-piezo-buzzer
*/
#define BUZZER_PIN 10
const int ledPins[4] = {2, 3, 4, 5};
const int buttonPins[4] = {6, 7, 8, 9};
const int tones[4] = {
262, 330, 392, 523
};
const int MAX_LEVEL = 50;
int sequence[MAX_LEVEL];
int level = 1;
void setup() {
for (int i = 0; i < 4; i++) {
pinMode(ledPins[i], OUTPUT);
digitalWrite(ledPins[i], HIGH);
pinMode(buttonPins[i], INPUT_PULLUP);
}
pinMode(BUZZER_PIN, OUTPUT);
randomSeed(analogRead(A0));
startSound();
delay(500);
sequence[0] = random(0, 4);
playSequence();
}
void loop() {
for (int i = 0; i < level; i++) {
int button = waitForButton();
playTone(button);
if (button != sequence[i]) {
gameOver();
return;
}
}
level++;
if (level > MAX_LEVEL) {
winGame();
return;
}
delay(500);
sequence[level - 1] = random(0, 4);
playSequence();
}
void playSequence() {
for (int i = 0; i < level; i++) {
playTone(sequence[i]);
delay(150);
}
}
void playTone(int index) {
digitalWrite(ledPins[index], LOW);
tone(BUZZER_PIN, tones[index]);
delay(300);
noTone(BUZZER_PIN);
digitalWrite(ledPins[index], HIGH);
delay(100);
}
int waitForButton() {
while (true) {
for (int i = 0; i < 4; i++) {
if (digitalRead(buttonPins[i]) == LOW) {
delay(30);
while (digitalRead(buttonPins[i]) == LOW) {
}
delay(30);
return i;
}
}
}
}
void startSound() {
tone(BUZZER_PIN, 523);
delay(150);
tone(BUZZER_PIN, 659);
delay(150);
tone(BUZZER_PIN, 784);
delay(200);
noTone(BUZZER_PIN);
}
void gameOver() {
for (int i = 0; i < 3; i++) {
tone(BUZZER_PIN, 150);
for (int j = 0; j < 4; j++) {
digitalWrite(ledPins[j], LOW);
}
delay(200);
noTone(BUZZER_PIN);
for (int j = 0; j < 4; j++) {
digitalWrite(ledPins[j], HIGH);
}
delay(150);
}
level = 1;
delay(1000);
sequence[0] = random(0, 4);
playSequence();
}
void winGame() {
for (int i = 0; i < 4; i++) {
digitalWrite(ledPins[i], LOW);
}
tone(BUZZER_PIN, 523);
delay(150);
tone(BUZZER_PIN, 659);
delay(150);
tone(BUZZER_PIN, 784);
delay(150);
tone(BUZZER_PIN, 1047);
delay(400);
noTone(BUZZER_PIN);
for (int i = 0; i < 4; i++) {
digitalWrite(ledPins[i], HIGH);
}
level = 1;
delay(1000);
sequence[0] = random(0, 4);
playSequence();
}
Desafie-se
- Use o Buzzer Piezo para tocar a música que você ama
- Faça um alarme tocar automaticamente quando alguém se aproximar dos seus objetos de valor. Dica: Consulte Arduino - Sensor de Movimento.
