Arduino - Sensor de Som - LED
Neste tutorial, vamos explorar como usar o sensor de som para controlar um LED. Especificamente, vamos ver duas aplicações interessantes:
- Interruptor por som: Quando um som é detectado (por exemplo, uma batida), o Arduino alterna o LED, acendendo-o se estiver apagado e apagando-o se estiver aceso.
- LED ativado por som: Ao detectar um som, o Arduino acende o LED por um período de tempo específico.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.
Sobre o LED e o Sensor de Som
Se você não conhece o LED e o sensor de som (pinagem, como funcionam, como programar ...), aprenda sobre eles nos seguintes tutoriais:

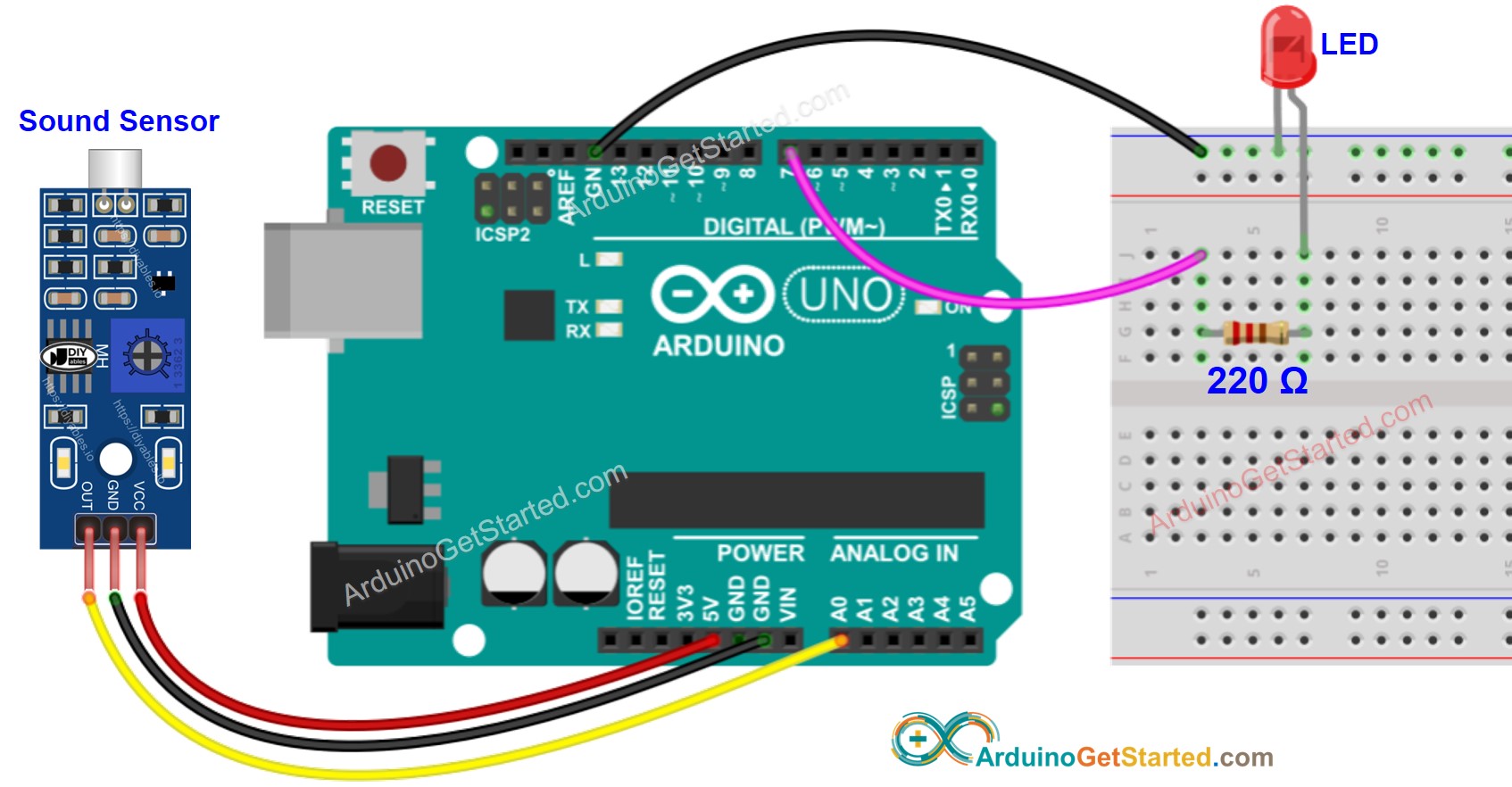

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Código Arduino - Interruptor por Som Alterna o LED
O código abaixo alterna o estado do LED cada vez que um som é detectado.
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-sound-sensor-led
*/
#define SENSOR_PIN A0 // Arduino pin connected to sound sensor's pin
#define LED_PIN 7 // Arduino pin connected to LED's pin
int lastSoundState; // the previous state of sound sensor
int currentSoundState; // the current state of sound sensor
int ledState = LOW; // the current state of LED
void setup() {
Serial.begin(9600); // initialize serial
pinMode(SENSOR_PIN, INPUT); // set arduino pin to input mode
pinMode(LED_PIN, OUTPUT); // set arduino pin to output mode
currentSoundState = digitalRead(SENSOR_PIN);
}
void loop() {
lastSoundState = currentSoundState; // save the last state
currentSoundState = digitalRead(SENSOR_PIN); // read new state
if (lastSoundState == HIGH && currentSoundState == LOW) { // state change: HIGH -> LOW
Serial.println("The sound has been detected");
// toggle state of LED
ledState = !ledState;
// control LED arccoding to the toggled state
digitalWrite(LED_PIN, ledState);
}
}
Passos Rápidos
- Conecte o Arduino ao PC com um cabo USB
- Abra o Arduino IDE, selecione a placa e a porta corretas
- Copie o código acima e abra-o no Arduino IDE
- Clique no botão Upload no Arduino IDE para carregar o código no Arduino
- Bata palmas na frente do sensor de som
- Veja a mudança no estado do LED
Explicação do Código
Leia a explicação linha por linha nas linhas de comentário do código-fonte!
Código Arduino - LED Ativado por Som por um Período de Tempo
O código abaixo acende o LED por um período de tempo quando um som é detectado. Depois desse período, o LED é apagado.
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-sound-sensor-led
*/
#define SENSOR_PIN A0 // Arduino pin connected to sound sensor's pin
#define LED_PIN 7 // Arduino pin connected to LED's pin
#define TIME_PERIOD 5000 // in milliseconds
int lastSoundState; // the previous state of sound sensor
int currentSoundState; // the current state of sound sensor
void setup() {
Serial.begin(9600); // initialize serial
pinMode(SENSOR_PIN, INPUT); // set arduino pin to input mode
pinMode(LED_PIN, OUTPUT); // set arduino pin to output mode
currentSoundState = digitalRead(SENSOR_PIN);
}
void loop() {
lastSoundState = currentSoundState; // save the last state
currentSoundState = digitalRead(SENSOR_PIN); // read new state
if (lastSoundState == HIGH && currentSoundState == LOW) { // state change: HIGH -> LOW
Serial.println("The sound has been detected");
// turn on LED
digitalWrite(LED_PIN, HIGH);
delay(TIME_PERIOD);
// turn off LED
digitalWrite(LED_PIN, LOW);
}
}
Observe que o código anterior usa a função delay(), que é fácil de entender. Porém, quando mais código é adicionado, a função delay() pode causar bloqueios durante o período de espera. Para resolver isso, o código a seguir usa uma abordagem não bloqueante com a biblioteca ezLED. A biblioteca ezLED, nos bastidores, usa a função millis() em vez de delay para evitar o bloqueio.
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-sound-sensor-led
*/
#include <ezLED.h> // ezLED library
#define SENSOR_PIN A0 // Arduino pin connected to sound sensor's pin
#define LED_PIN 7 // Arduino pin connected to LED's pin
#define TIME_PERIOD 5000 // in milliseconds
ezLED led(LED_PIN); // create a LED object that attach to pin LED_PIN
int lastSoundState; // the previous state of sound sensor
int currentSoundState; // the current state of sound sensor
void setup() {
Serial.begin(9600); // initialize serial
pinMode(SENSOR_PIN, INPUT); // set arduino pin to input mode
currentSoundState = digitalRead(SENSOR_PIN);
}
void loop() {
led.loop(); // MUST call the led.loop() function in loop()
lastSoundState = currentSoundState; // save the last state
currentSoundState = digitalRead(SENSOR_PIN); // read new state
if (lastSoundState == HIGH && currentSoundState == LOW) { // state change: HIGH -> LOW
Serial.println("The sound has been detected");
led.turnON(); // turn on immediately
led.turnOFF(TIME_PERIOD); // turn off after TIME_PERIOD
}
}
Passos Rápidos
- Conecte o Arduino ao PC com um cabo USB
- Abra o Arduino IDE, selecione a placa e a porta corretas

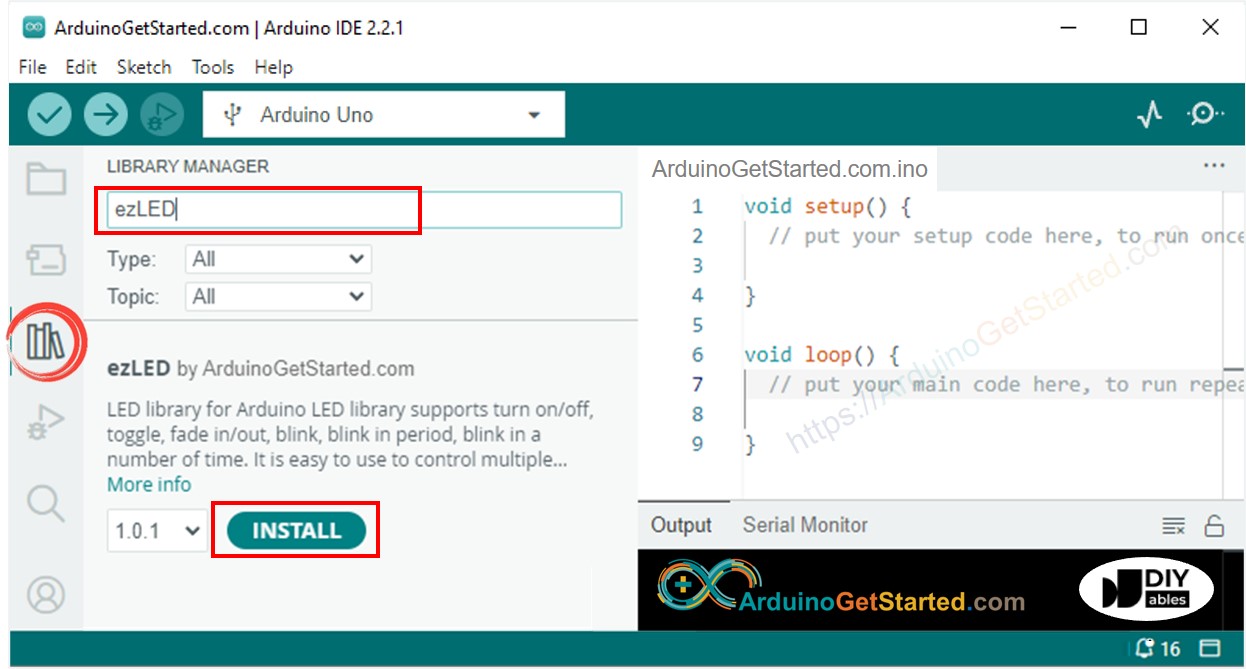

- Vá até o ícone Libraries na barra esquerda do Arduino IDE.
- Pesquise “ezLED” e encontre a biblioteca de LED da ArduinoGetStarted
- Clique no botão Install para instalar a biblioteca ezLED.
- Copie o código acima e abra-o no Arduino IDE
- Clique no botão Upload no Arduino IDE para carregar o código no Arduino
- Bata palmas na frente do sensor de som
- Veja a mudança no estado do LED
