Arduino - Sensor de Porta - Relé
Vamos aprender a:
- Ligar o relé se a porta estiver aberta.
- Desligar o relé se a porta estiver fechada.
Vamos aprender a alternar o relé cada vez que a porta é fechada no tutorial Arduino - Sensor de Porta Alterna Relé.
Conectando o relé a uma lâmpada, fita LED, motor ou atuador... podemos usar o sensor de porta para controlar a lâmpada, a fita LED, o motor ou o atuador...
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Relé e o Sensor de Porta
Se você não conhece o relé e o sensor de porta (pinagem, como funcionam, como programar ...), aprenda sobre eles nos seguintes tutoriais:

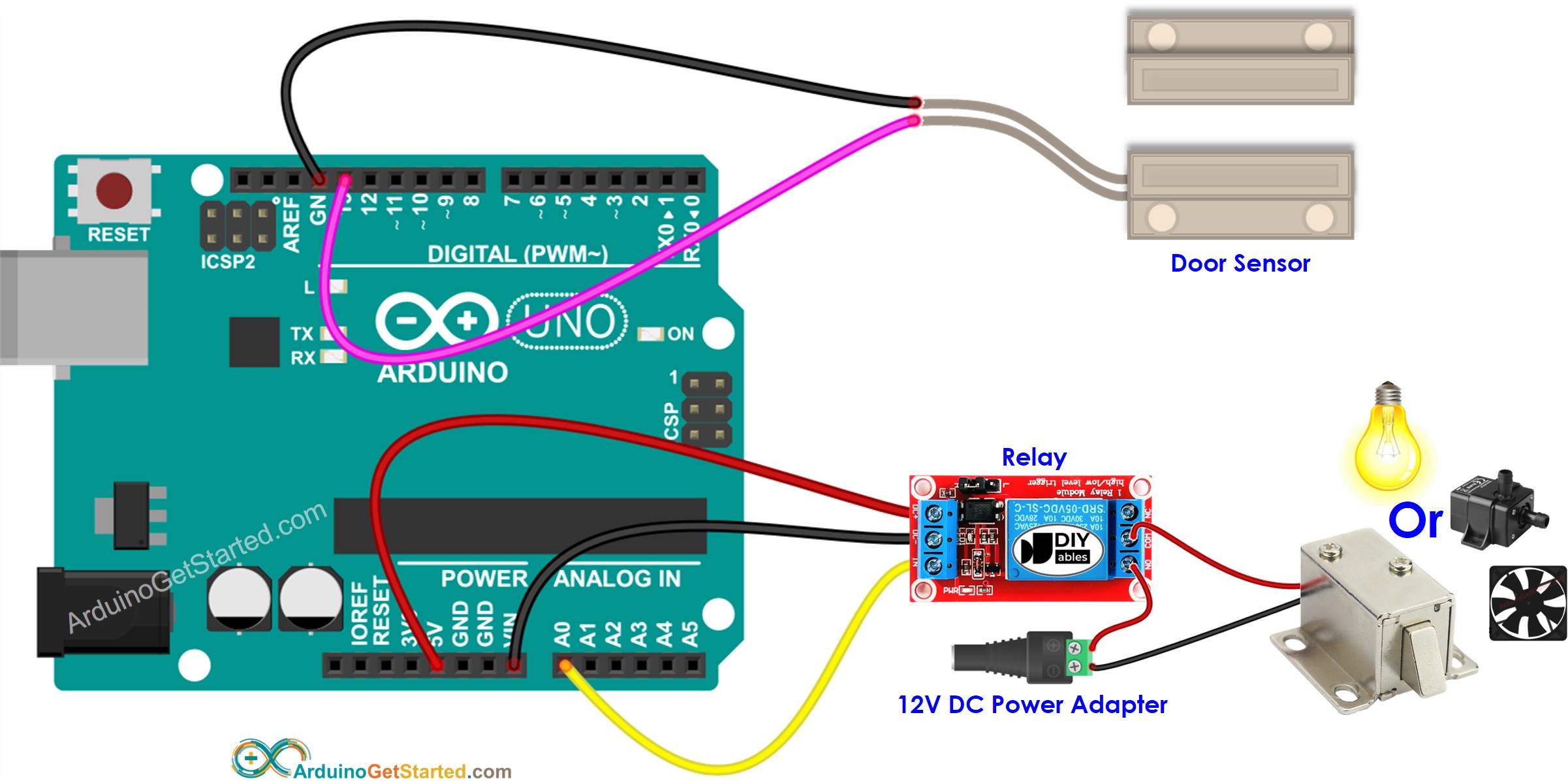

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Código Arduino
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-door-sensor-relay
*/
const int DOOR_SENSOR_PIN = 13; // Arduino pin connected to door sensor's pin
const int RELAY_PIN = 3; // Arduino pin connected to the IN pin of relay
int doorState;
void setup() {
Serial.begin(9600); // initialize serial
pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // set arduino pin to input pull-up mode
pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode
}
void loop() {
doorState = digitalRead(DOOR_SENSOR_PIN); // read state
if (doorState == HIGH) {
Serial.println("The door is open");
digitalWrite(RELAY_PIN, HIGH); // turn on relay
} else {
Serial.println("The door is closed");
digitalWrite(RELAY_PIN, LOW); // turn off relay
}
}
Passos Rápidos
- Conecte o Arduino ao PC via cabo USB
- Abra o Arduino IDE, selecione a placa e a porta corretas
- Copie o código acima e abra com o Arduino IDE
- Clique no botão Upload no Arduino IDE para carregar o código no Arduino
- Aproxime o ímã do reed switch e depois afaste-o do reed switch.
- Veja a mudança de estado do relé
Explicação do Código
Leia a explicação linha por linha nas linhas de comentário do código-fonte!
