Arduino - Relógio de 7 Segmentos
Neste tutorial, vamos aprender a fazer um relógio de 7 segmentos usando o Arduino. Em detalhes, vamos aprender dois casos:
- O Arduino lê a hora (minuto e segundo) do módulo RTC DS3231 e a mostra no módulo de 7 segmentos de 4 dígitos TM1637
- O Arduino lê a hora (hora e minuto) do módulo RTC DS3231 e a mostra no módulo de 7 segmentos de 4 dígitos TM1637
Você também pode usar o módulo RTC DS1307 no lugar do módulo RTC DS3231 alterando uma única linha de código. Veja DS3231 vs DS1307
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o display TM1637 e os módulos RTC DS3231 e DS1307
Se você ainda não conhece o display de 7 segmentos TM1637, o DS3231 e o DS1307 (pinagem, como funcionam, como programar...), aprenda sobre eles nos tutoriais a seguir:
Instalar as Bibliotecas TM1637 e RTC

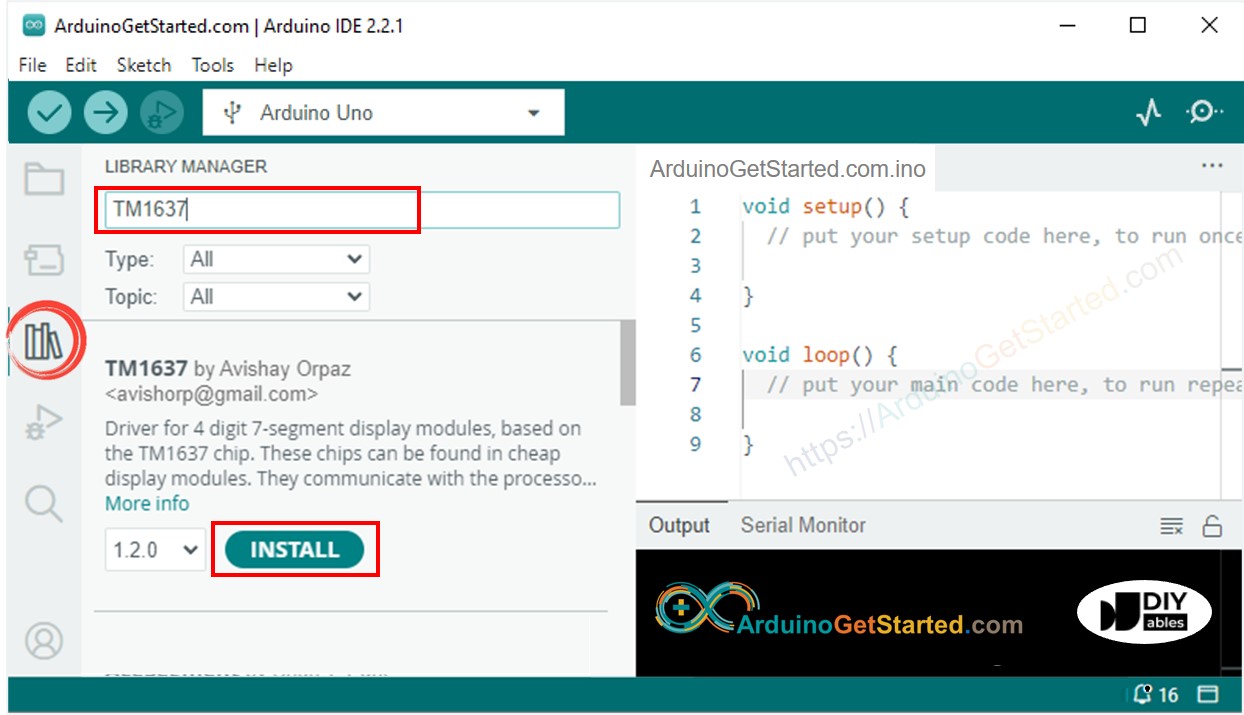

- Vá até o ícone Libraries na barra à esquerda do Arduino IDE.
- Pesquise “TM1637” e encontre a biblioteca TM1637Display de Avishay Orpaz
- Clique no botão Install.
- Pesquise “RTClib” e encontre a biblioteca RTC da Adafruit. Esta biblioteca funciona tanto com o DS3231 quanto com o DS1307
- Clique no botão Install para instalar a biblioteca RTC.
- Pode ser que seja pedido para você instalar algumas outras dependências de biblioteca
- Clique no botão Install All para instalar todas as dependências de biblioteca.
Diagrama de Ligação

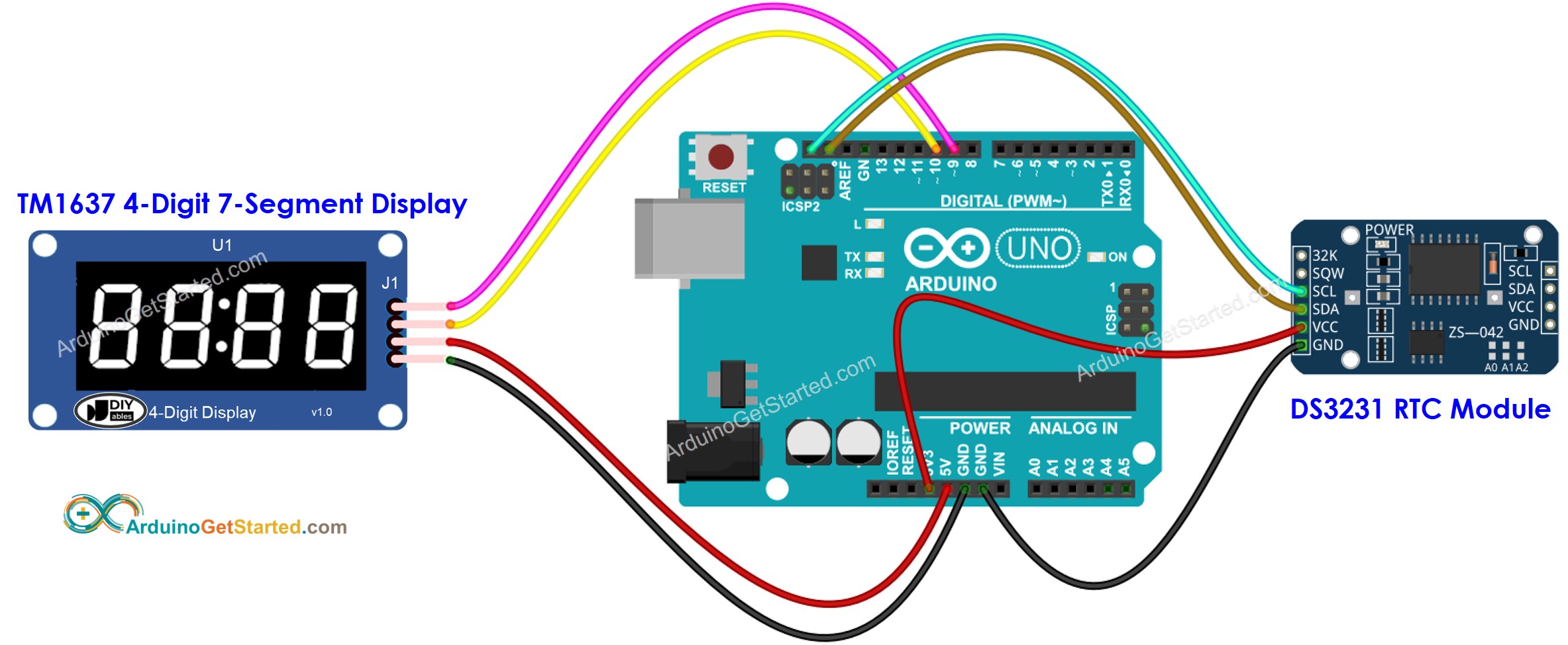

- O diagrama de ligação entre o Arduino, o display de 7 segmentos de 4 dígitos TM1637 e o módulo RTC DS3231.
This image is created using Fritzing. Click to enlarge image

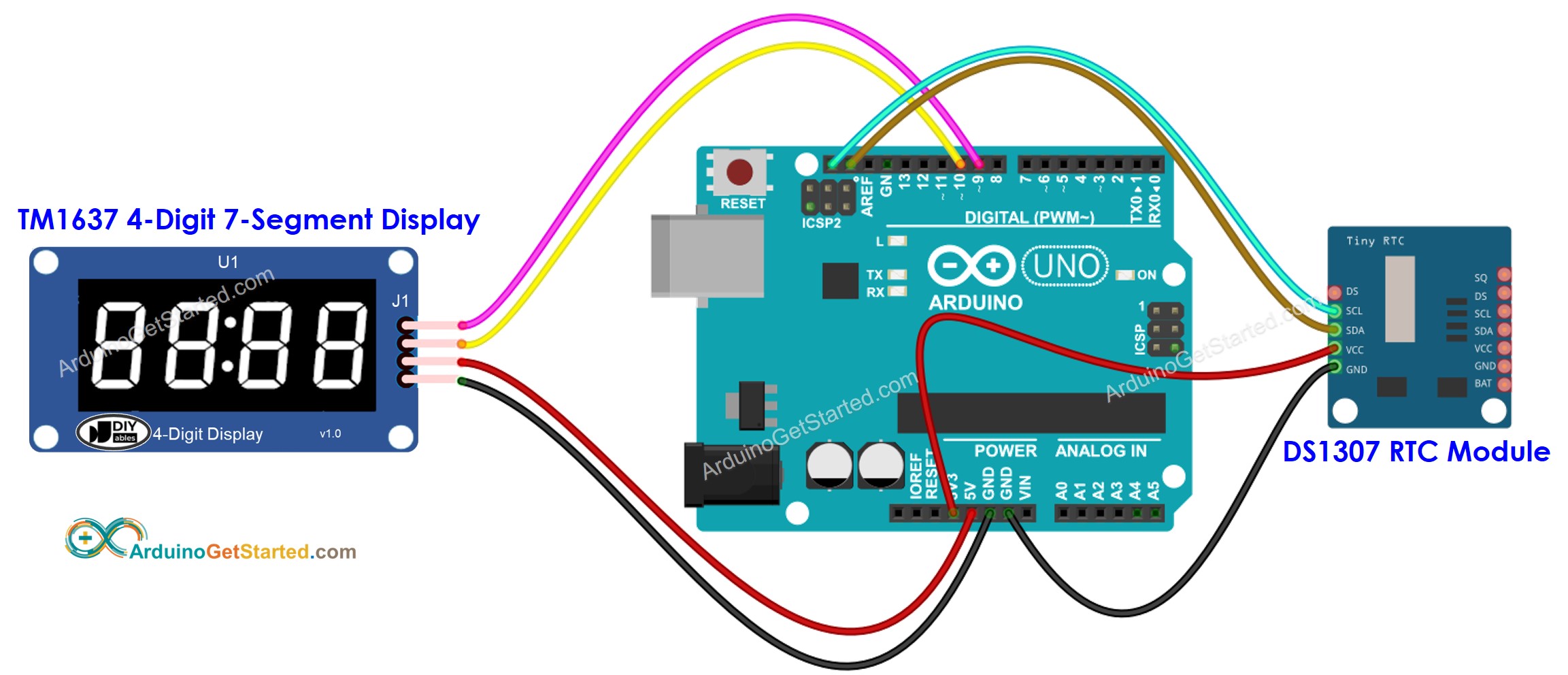

- O diagrama de ligação entre o Arduino, o display de 7 segmentos de 4 dígitos TM1637 e o módulo RTC DS1307.
This image is created using Fritzing. Click to enlarge image
Código Arduino - Mostrando minutos e segundos no display de 7 segmentos
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-7-segment-clock
*/
#include <TM1637Display.h>
#include <RTClib.h>
// define the connections pins
#define CLK 9
#define DIO 10
// create a display object of type TM1637Display
TM1637Display display = TM1637Display(CLK, DIO);
RTC_DS1307 rtc;
// RTC_DS3231 rtc; // uncomment this line and comment the above line if using DS3231 module
unsigned long time_m = 0; // the variable to store minute
unsigned long time_s = 0; // the variable to store second
unsigned long last_s = 0; // the variable to store the last updated second
void setup() {
Serial.begin(9600);
display.clear();
display.setBrightness(7); // set the brightness to 7 (0:dimmest, 7:brightest)
// SETUP RTC MODULE
if (!rtc.begin()) {
Serial.println("Couldn't find RTC");
Serial.flush();
while (true)
;
}
// automatically sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
}
void loop() {
DateTime now = rtc.now();
time_m = now.minute();
time_s = now.second();
if (time_s != last_s) { // only update if changed
unsigned long time = time_m * 100 + time_s;
display.showNumberDecEx(time, 0b11100000, false, 4, 0);
Serial.print(time_m);
Serial.print(":");
Serial.println(time_s);
last_s = time_s;
}
}
Passos Rápidos
- Copie o código acima e abra no Arduino IDE
- Clique no botão Upload no Arduino IDE para carregar o código no Arduino
- Confira o resultado no Serial Monitor e no display TM1637.
Explicação do Código
Leia a explicação linha por linha nos comentários do código-fonte!
Se você quiser usar o módulo RTC DS1307 no lugar do módulo RTC DS3231, basta comentar/descomentar uma linha indicada no código
Código Arduino - Mostrando hora e minuto no display de 7 segmentos
/*
* Este código de Arduino foi desenvolvido por pt.newbiely.com
* Este código de Arduino é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino/arduino-7-segment-clock
*/
#include <TM1637Display.h>
#include <RTClib.h>
// define the connections pins
#define CLK 9
#define DIO 10
// create a display object of type TM1637Display
TM1637Display display = TM1637Display(CLK, DIO);
RTC_DS1307 rtc;
// RTC_DS3231 rtc; // uncomment this line and comment the above line if using DS3231 module
unsigned long time_h = 0; // the variable to store hour
unsigned long time_m = 0; // the variable to store minute
unsigned long last_m = 0; // the variable to store the last updated hour
void setup() {
Serial.begin(9600);
display.clear();
display.setBrightness(7); // set the brightness to 7 (0:dimmest, 7:brightest)
// SETUP RTC MODULE
if (!rtc.begin()) {
Serial.println("Couldn't find RTC");
Serial.flush();
while (true)
;
}
// automatically sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
}
void loop() {
DateTime now = rtc.now();
time_h = now.hour();
time_m = now.minute();
if (time_m != last_m) { // only update if changed
unsigned long time = time_h * 100 + time_m;
display.showNumberDecEx(time, 0b11100000, false, 4, 0);
Serial.print(time_h);
Serial.print(":");
Serial.println(time_m);
last_m = time_m;
}
}
