Como alimentar o ESP8266
Este guia mostra formas seguras e práticas de alimentar o ESP8266 NodeMCU e os componentes conectados a ele (por exemplo, sensores e displays). Vamos abordar:
- Como alimentar o ESP8266 pela porta USB
- Como alimentar o ESP8266 e os sensores pela porta USB
- Como alimentar o ESP8266 pelo pino Vin
- Como alimentar o ESP8266 e os sensores pelo pino Vin
- O método mais confiável e prático para alimentar o ESP8266, os sensores e o display
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Como alimentar o ESP8266 pela porta USB

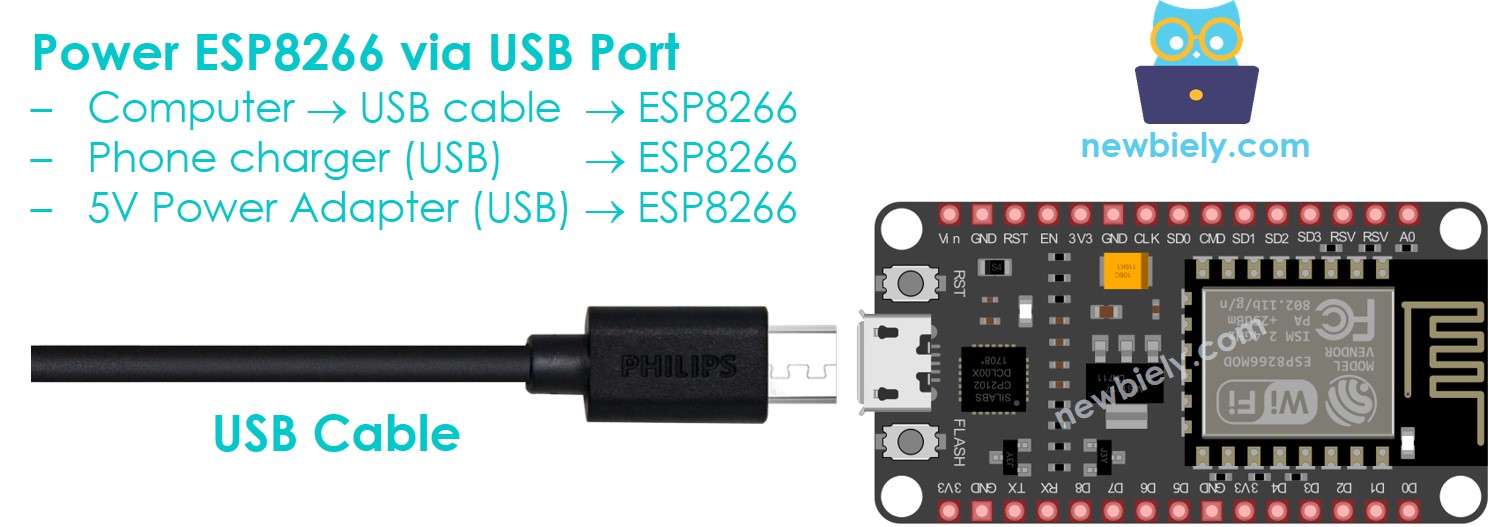

Você pode usar as seguintes fontes de energia para alimentar o ESP8266 pela porta USB
- Computador e cabo Micro USB
- Carregador de celular (terminal micro USB)
- Fonte de alimentação de 5V (terminal micro USB)
Como alimentar o ESP8266 e os sensores pela porta USB

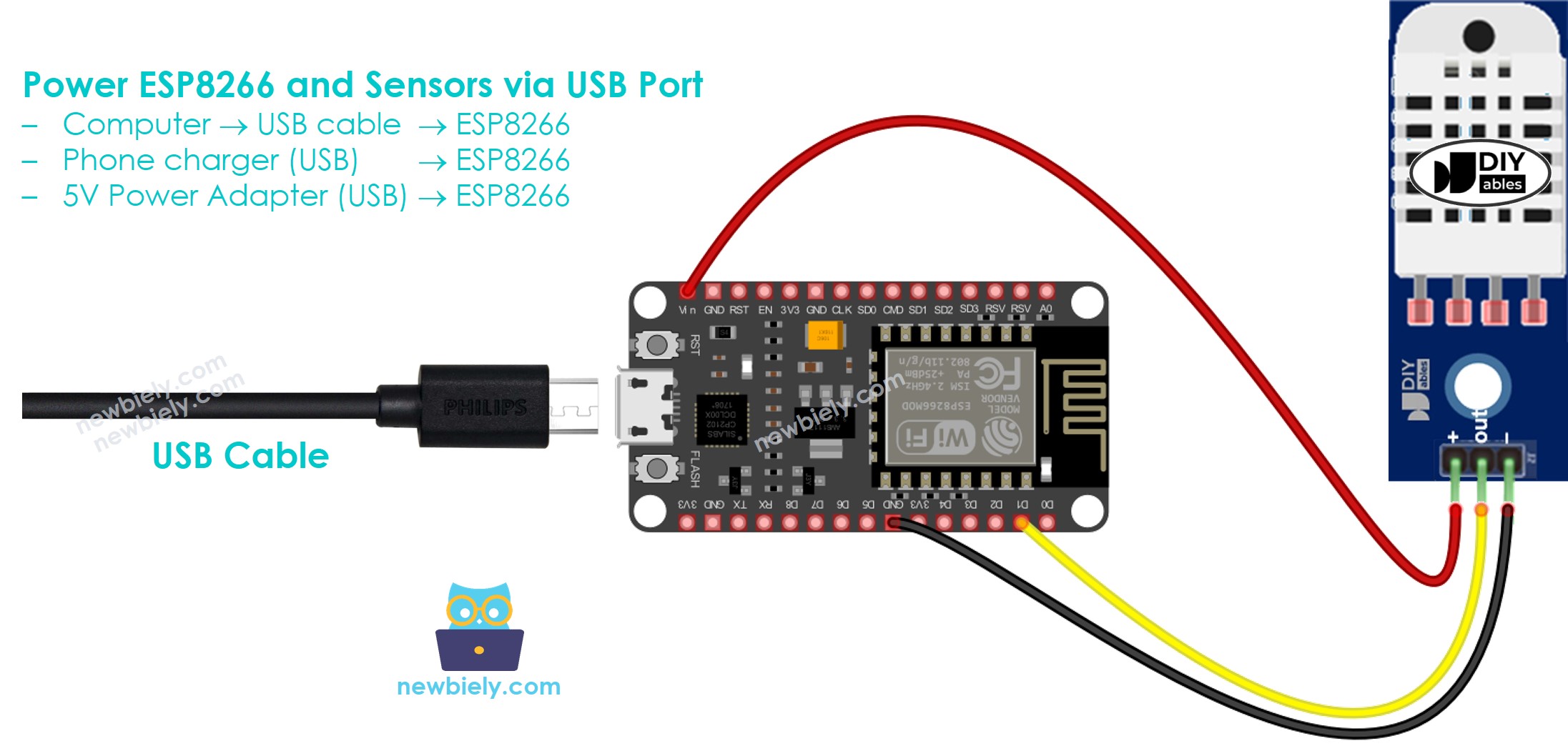

O diagrama abaixo mostra um exemplo de alimentação do ESP8266 (pela porta USB) e do sensor DHT22
Você pode alimentar o ESP8266 pela porta USB, como descrito acima, e depois usar o pino Vin para alimentar os sensores.
Atenção: Este método NÃO é recomendado. Ele só funciona bem para alguns sensores que consomem pouca energia. Se um sensor consome muita energia, ele pode danificar a placa ESP8266. Em vez disso, sensores e displays devem ser alimentados separadamente.
No entanto, usar duas ou mais fontes de energia não é muito prático. A melhor solução é usar uma única fonte de energia com este kit divisor de energia. O divisor de energia oferece duas conexões:
- Linha de alimentação USB-C: Alimenta a placa ESP8266 pela porta USB.
- Linha com bornes de parafuso: Alimenta os sensores ou displays conectados.

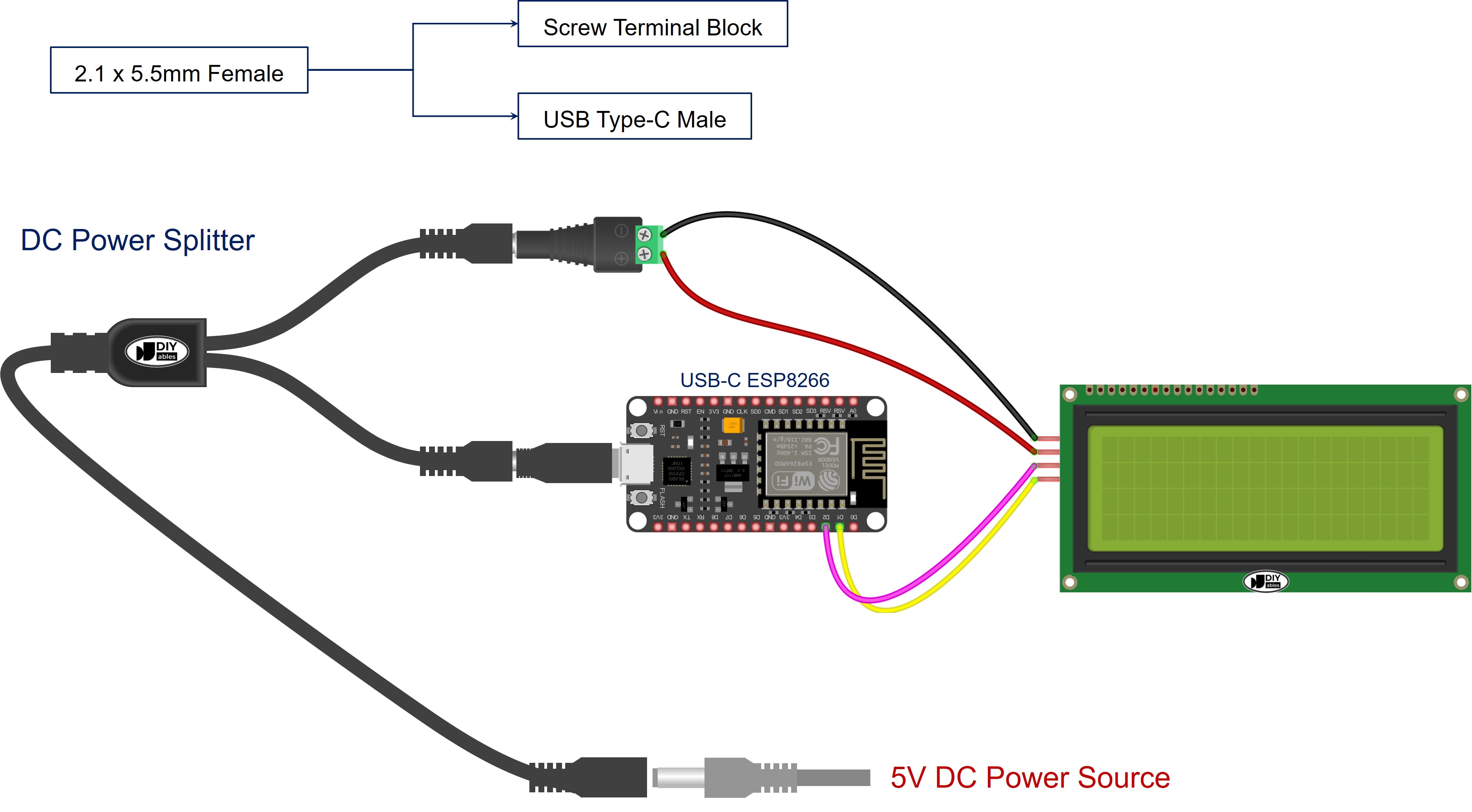

O diagrama abaixo mostra como usar uma única fonte de energia com um divisor de energia para alimentar o ESP8266 e um display LCD separadamente.
Como alimentar o ESP8266 pelo pino Vin

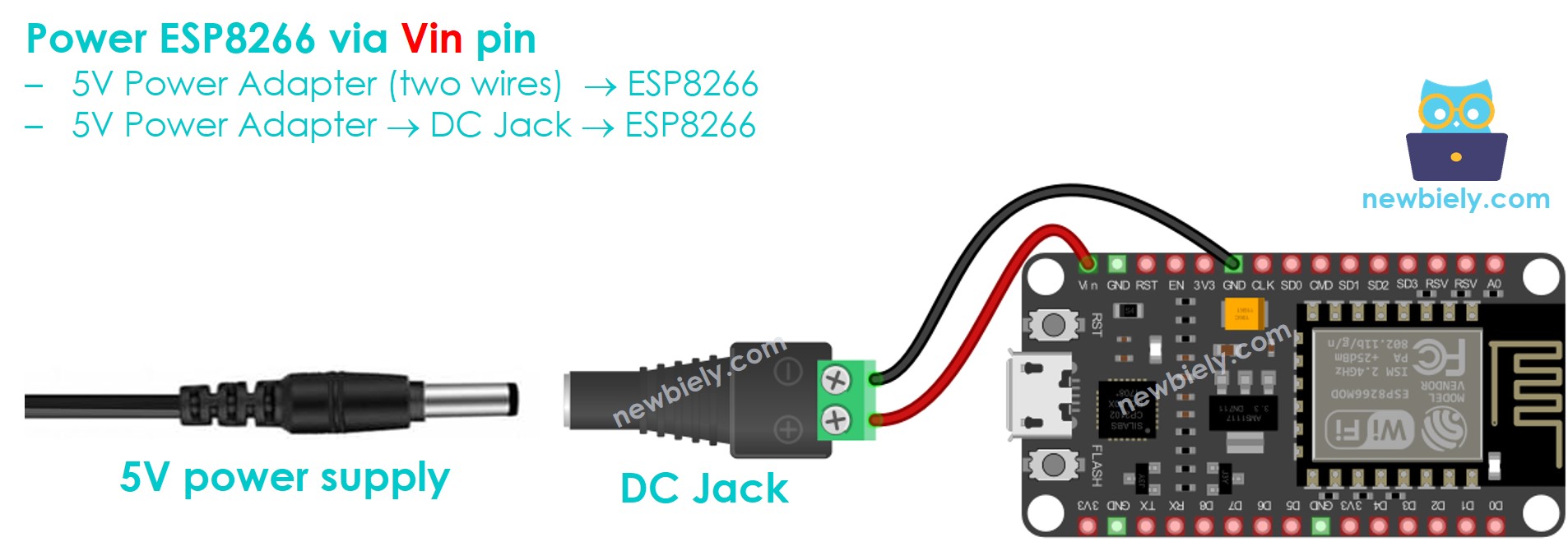

Você pode usar a fonte de alimentação de 5V com conector barrel jack para alimentar o ESP8266 pelo pino Vin. Você pode fazer isso de duas formas:
- Corte o fio e separe as linhas positiva e negativa. Depois, conecte a linha positiva ao pino Vin e a linha negativa a um pino GND do ESP8266
- (Recomendado) use um conector DC Jack
Como alimentar o ESP8266 e os sensores pelo pino Vin

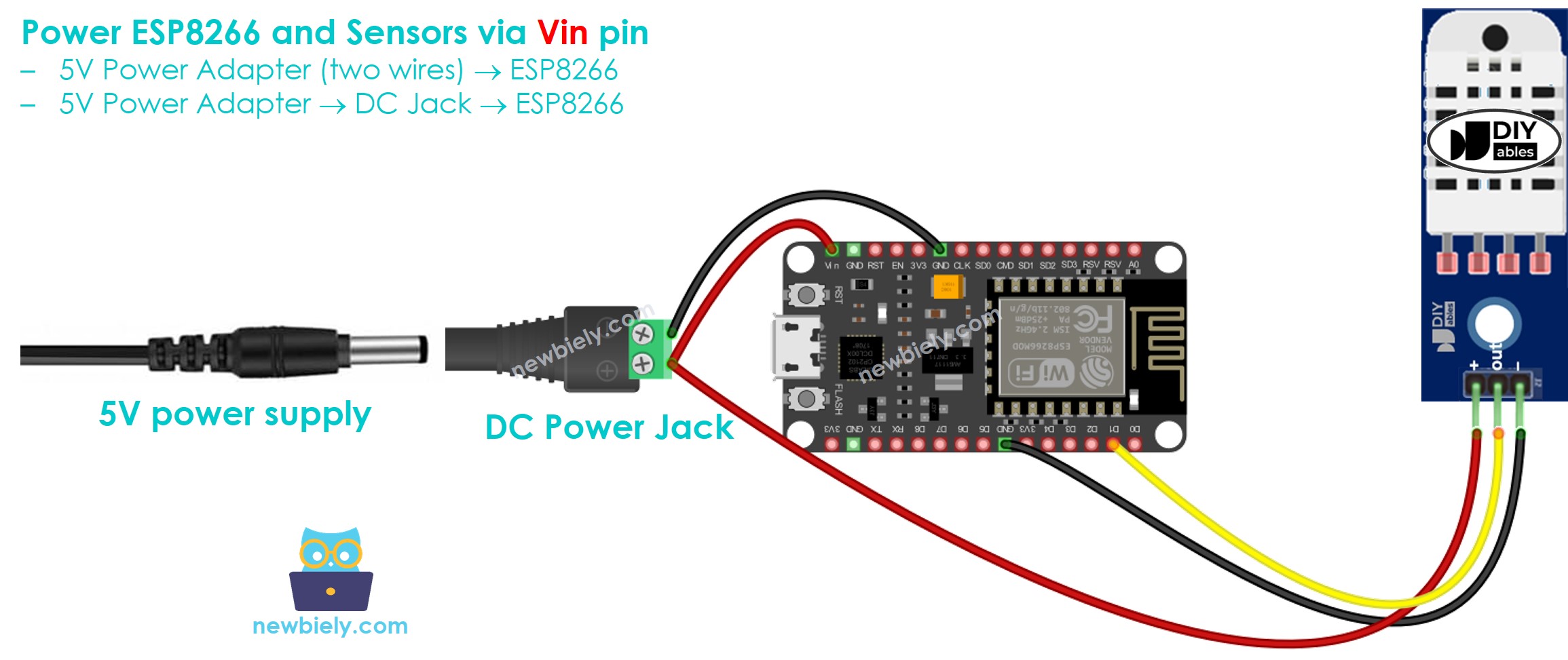

O diagrama abaixo mostra um exemplo de alimentação do ESP8266 (pelo pino Vin) e do sensor DHT22 por uma fonte de alimentação de 5V
Este método é fortemente recomendado, pois garante que os motores, sensores, displays e outros componentes sejam alimentados de forma independente da placa ESP8266, garantindo segurança e alimentação adequada
O método mais confiável e prático para alimentar o ESP8266, os sensores e o display

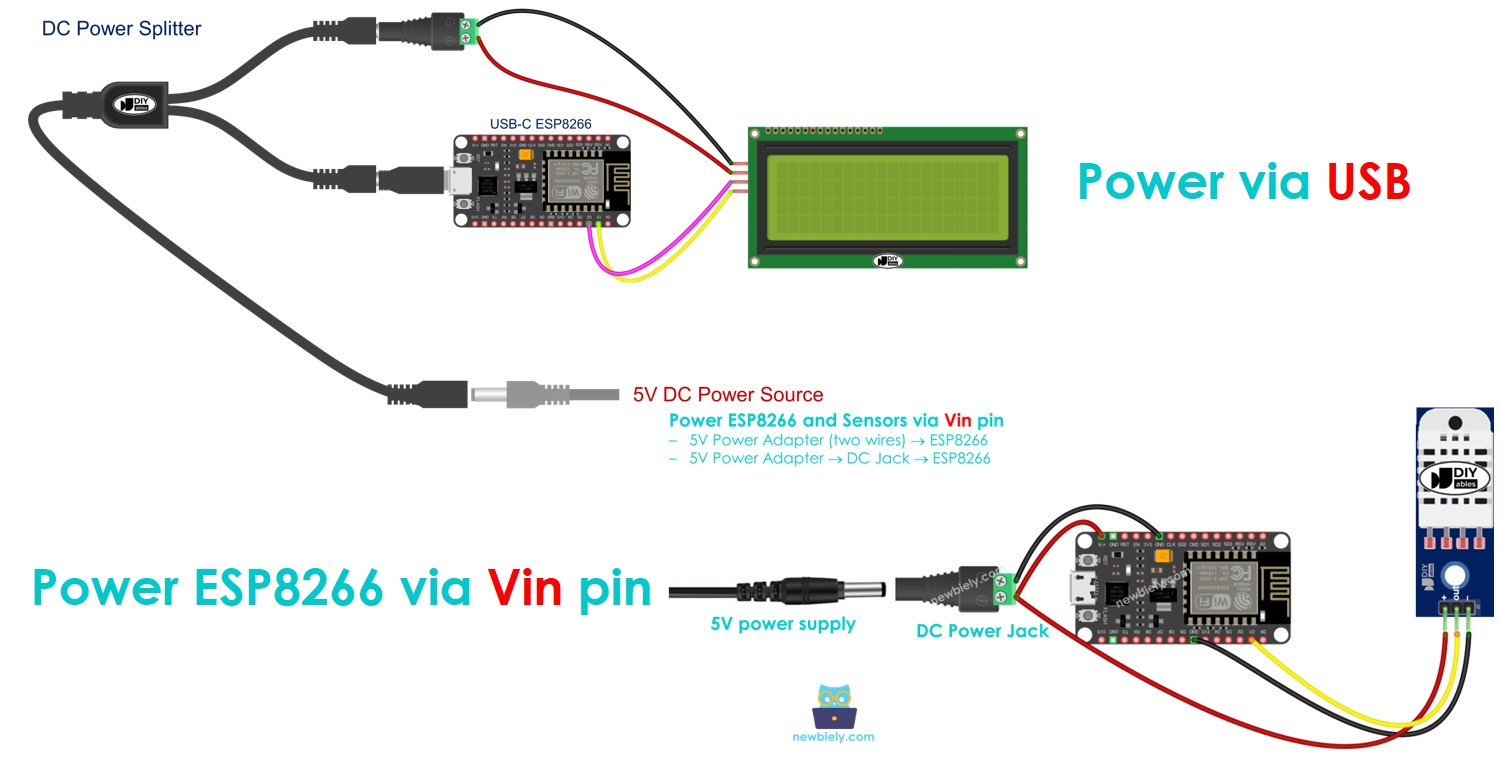

Em resumo, há duas melhores formas de alimentar o ESP8266 e os componentes conectados, como nos exemplos abaixo:
Como fazer a ligação de forma fácil e prática

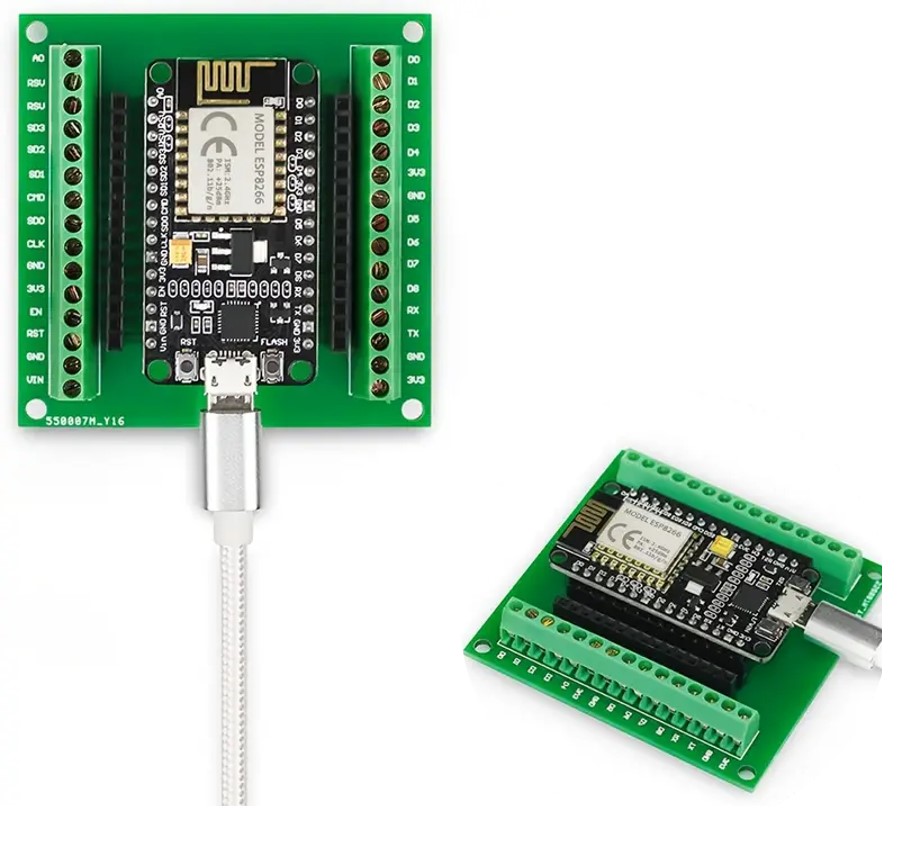

Na prática, precisamos de um método de ligação seguro, organizado e prático. A solução ideal é utilizar uma placa com bornes de parafuso.
