ESP8266 - RFID - Relé

Este tutorial ensina como usar uma tag RFID/NFC para acionar um relé com a ajuda do ESP8266. Você pode ampliar este tutorial usando o relé para controlar motores, atuadores e muito mais.

Hardware Necessário

1	×	ESP8266 NodeMCU ESP-12F
1	×	Alternatively, ESP8266 D1 Mini NodeMCU ESP-12F
1	×	Alternatively, ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	Micro USB Cable
1	×	Alternatively, ESP8266 NodeMCU ESP-12F (SMD-form)
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	RFID/NFC RC522 Kit (reader + tags)
1	×	Relé
10	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP8266

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Módulo RFID/NFC RC522 e o Relé

Se você não está familiarizado com o Módulo RFID/NFC RC522 e o relé (incluindo pinagem, funcionamento e programação), confira os tutoriais a seguir:

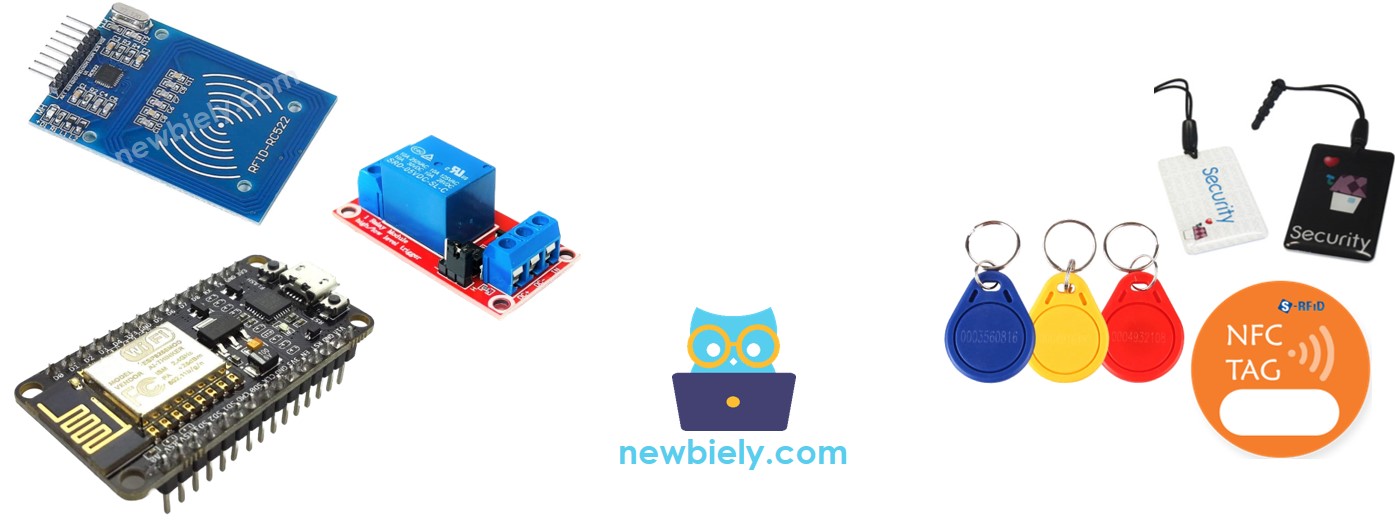

componentes do arduino rfid relé com ESP8266 NodeMCU

Como Funciona

O leitor RFID/NFC lê o UID de uma tag quando ela é aproximada.
O ESP8266 então pega esse UID e o compara com os UIDs que foram predefinidos no código.
Se o UID corresponder a um desses UIDs predefinidos, o ESP8266 ativará o relé.

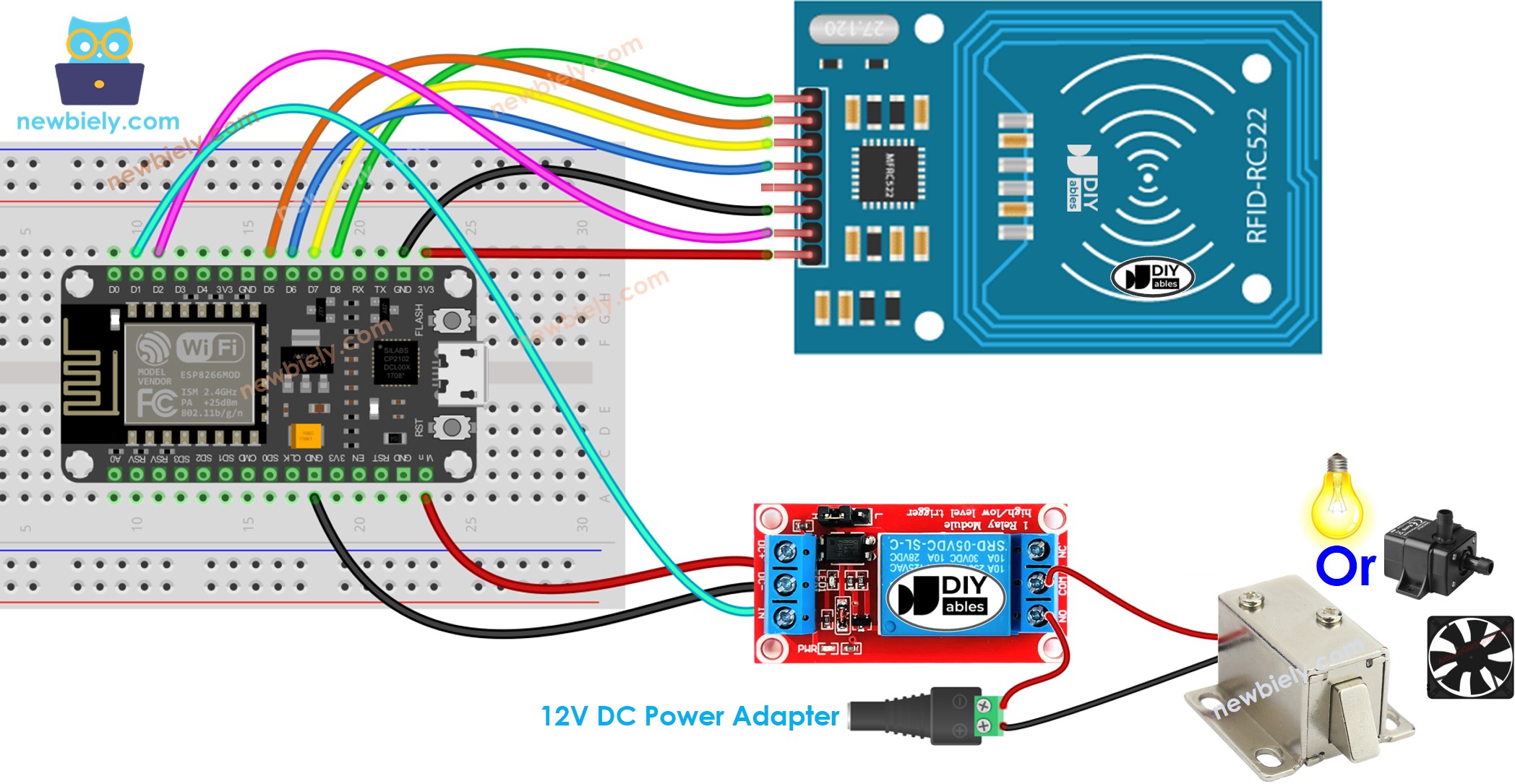

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.

※ Nota:

A sequência dos pinos pode variar dependendo do fabricante. SEMPRE use os rótulos impressos no módulo. A imagem acima mostra a pinagem de módulos do fabricante DIYables.

Código ESP8266 - Uma Única Tag RFID/NFC

/* * Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com * Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp8266/esp8266-rfid-relay */ #include <SPI.h> #include <MFRC522.h> #define SS_PIN D8 // The ESP8266 pin D8 #define RST_PIN D2 // The ESP8266 pin D2 #define RELAY_PIN D1 // The ESP8266 pin connects to relay MFRC522 rfid(SS_PIN, RST_PIN); byte authorizedUID[4] = {0xFF, 0xFF, 0xFF, 0xFF}; void setup() { Serial.begin(9600); SPI.begin(); // init SPI bus rfid.PCD_Init(); // init MFRC522 pinMode(RELAY_PIN, OUTPUT); // initialize pin as an output. digitalWrite(RELAY_PIN, LOW); // deactivate the relay Serial.println("Tap an RFID/NFC tag on the RFID-RC522 reader"); } void loop() { if (rfid.PICC_IsNewCardPresent()) { // new tag is available if (rfid.PICC_ReadCardSerial()) { // NUID has been readed MFRC522::PICC_Type piccType = rfid.PICC_GetType(rfid.uid.sak); if (rfid.uid.uidByte[0] == authorizedUID[0] && rfid.uid.uidByte[1] == authorizedUID[1] && rfid.uid.uidByte[2] == authorizedUID[2] && rfid.uid.uidByte[3] == authorizedUID[3] ) { Serial.println("Authorized Tag"); digitalWrite(RELAY_PIN, HIGH); // activate the relay for 2 seconds delay(2000); digitalWrite(RELAY_PIN, LOW); // deactivate the relay } else { Serial.print("Unauthorized Tag with UID:"); for (int i = 0; i < rfid.uid.size; i++) { Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " "); Serial.print(rfid.uid.uidByte[i], HEX); } Serial.println(); } rfid.PICC_HaltA(); // halt PICC rfid.PCD_StopCrypto1(); // stop encryption on PCD } } }

Passos Rápidos

Para começar com o ESP8266 na Arduino IDE, siga estes passos:

Confira o tutorial como configurar o ambiente para ESP8266 na Arduino IDE se esta for a sua primeira vez usando o ESP8266.
Ligue os componentes como mostrado no diagrama.
Conecte a placa ESP8266 ao seu computador usando um cabo USB.
Abra a Arduino IDE no seu computador.
Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.

Para descobrir o UID de uma tag RFID/NFC, o primeiro passo é copiar o código e abri-lo com a Arduino IDE. Depois, clique no botão Upload da Arduino IDE para fazer upload do código para o ESP8266. Em seguida, abra o Serial Monitor e aproxime a tag RFID/NFC do módulo RFID-RC522. Por fim, o UID será exibido no Serial Monitor.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')

New Line

9600 baud

Tap RFID/NFC tag on reader Unauthorized Tag with UID: 3A C9 6A CB

Ln 11, Col 1

Nodemcu 1.0 (ESP-12E Module) on COM15

Depois de obter o UID:

Substitua o valor de byte authorizedUID[4] = {0xFF, 0xFF, 0xFF, 0xFF}; pelo UID na linha 18 do código. Por exemplo, byte authorizedUID[4] = {0x3A, 0xC9, 0x6A, 0xCB};
Faça upload do código para o ESP8266 novamente
Aproxime uma tag RFID/NFC do módulo RFID-RC522
Confira a saída no Serial Monitor

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')

New Line

9600 baud

Tap RFID/NFC tag on reader Authorized Tag

Ln 11, Col 1

Nodemcu 1.0 (ESP-12E Module) on COM15

Aproxime uma tag RFID/NFC diferente do módulo RFID-RC522.
Verifique a saída no Serial Monitor.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')

New Line

9600 baud

Tap RFID/NFC tag on reader Authorized Tag Unauthorized Tag with UID: BD 1E 1D 00

Ln 11, Col 1

Nodemcu 1.0 (ESP-12E Module) on COM15

※ Nota:

Para facilitar o teste, o tempo ativo é definido como dois segundos, mas ele deve ser aumentado para uso prático/demonstração.
É necessário instalar a biblioteca MFRC522. Consulte o tutorial ESP8266 - RFID/NFC RC522 para mais informações.

Código ESP8266 - Várias Tags RFID/NFC

Podemos permitir que o relé seja ativado por várias tags RFID/NFC. Como ilustração, o código abaixo usa duas tags.

/* * Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com * Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp8266/esp8266-rfid-relay */ #include <SPI.h> #include <MFRC522.h> #define SS_PIN D8 // The ESP8266 pin D8 #define RST_PIN D2 // The ESP8266 pin D2 #define RELAY_PIN D1 // The ESP8266 pin connects to relay MFRC522 rfid(SS_PIN, RST_PIN); byte authorizedUID1[4] = {0x3A, 0xC9, 0x6A, 0xCB}; byte authorizedUID2[4] = {0x30, 0x01, 0x8B, 0x15}; void setup() { Serial.begin(9600); SPI.begin(); // init SPI bus rfid.PCD_Init(); // init MFRC522 pinMode(RELAY_PIN, OUTPUT); // initialize pin as an output. digitalWrite(RELAY_PIN, LOW); // deactivate the relay Serial.println("Tap an RFID/NFC tag on the RFID-RC522 reader"); } void loop() { if (rfid.PICC_IsNewCardPresent()) { // new tag is available if (rfid.PICC_ReadCardSerial()) { // NUID has been readed MFRC522::PICC_Type piccType = rfid.PICC_GetType(rfid.uid.sak); if (rfid.uid.uidByte[0] == authorizedUID1[0] && rfid.uid.uidByte[1] == authorizedUID1[1] && rfid.uid.uidByte[2] == authorizedUID1[2] && rfid.uid.uidByte[3] == authorizedUID1[3] ) { Serial.println("Authorized Tag 1"); digitalWrite(RELAY_PIN, HIGH); // activate the relay for 2 seconds delay(2000); digitalWrite(RELAY_PIN, LOW); // deactivate the relay } else if (rfid.uid.uidByte[0] == authorizedUID2[0] && rfid.uid.uidByte[1] == authorizedUID2[1] && rfid.uid.uidByte[2] == authorizedUID2[2] && rfid.uid.uidByte[3] == authorizedUID2[3] ) { Serial.println("Authorized Tag 2"); digitalWrite(RELAY_PIN, HIGH); // activate the relay for 2 seconds delay(2000); digitalWrite(RELAY_PIN, LOW); // deactivate the relay } else { Serial.print("Unauthorized Tag with UID:"); for (int i = 0; i < rfid.uid.size; i++) { Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " "); Serial.print(rfid.uid.uidByte[i], HEX); } Serial.println(); } rfid.PICC_HaltA(); // halt PICC rfid.PCD_StopCrypto1(); // stop encryption on PCD } } }

Repita os mesmos passos de antes e depois pressione cada tag no módulo RFID-RC522. A saída no Serial Monitor será parecida com a seguinte:

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')

New Line

9600 baud

Tap RFID/NFC tag on reader Authorized Tag 2 Authorized Tag 1

Ln 11, Col 1

Nodemcu 1.0 (ESP-12E Module) on COM15

Você pode expandir o código mencionado acima para três, quatro ou mais tags.
