ESP8266 - Sensor de Movimento - Fita LED

Este tutorial ensina como criar um sistema de automação de iluminação contínuo usando um ESP8266, um sensor de movimento HC-SR501 e uma fita LED. Projetado para acionar a fita LED ao detectar a presença de uma pessoa, este sistema versátil é adequado para diversas aplicações, incluindo:

Instalar o sistema em escadas para acender a luz automaticamente quando as pessoas se aproximam.
Instalar o sistema embaixo da sua cama, acendendo a luz quando você desce da cama para o chão.
Criar uma iluminação automática para uma árvore de Natal sempre que houver pessoas presentes.

Hardware Necessário

1	×	ESP8266 NodeMCU ESP-12F
1	×	Alternatively, ESP8266 D1 Mini NodeMCU ESP-12F
1	×	Alternatively, ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	Micro USB Cable
1	×	Alternatively, ESP8266 NodeMCU ESP-12F (SMD-form)
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Sensor de Movimento HC-SR501
1	×	DotStar RGB Fita LED
1	×	Fonte de Alimentação 5V
1	×	Conector de Alimentação DC
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP8266

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre a Fita LED e o Sensor de Movimento

Se você não conhece a fita LED e o sensor de movimento (pinagem, como funcionam, como programá-los ...), aprenda sobre eles nos tutoriais a seguir:

Você tem a flexibilidade de usar fitas LED NeoPixel, WS2812B ou DotStar. Para simplificar a ligação, este tutorial usa especificamente a fita LED DotStar. Adaptar o código para outros tipos de fita LED é simples, basta consultar os tutoriais acima para se orientar.

Diagrama de Ligação

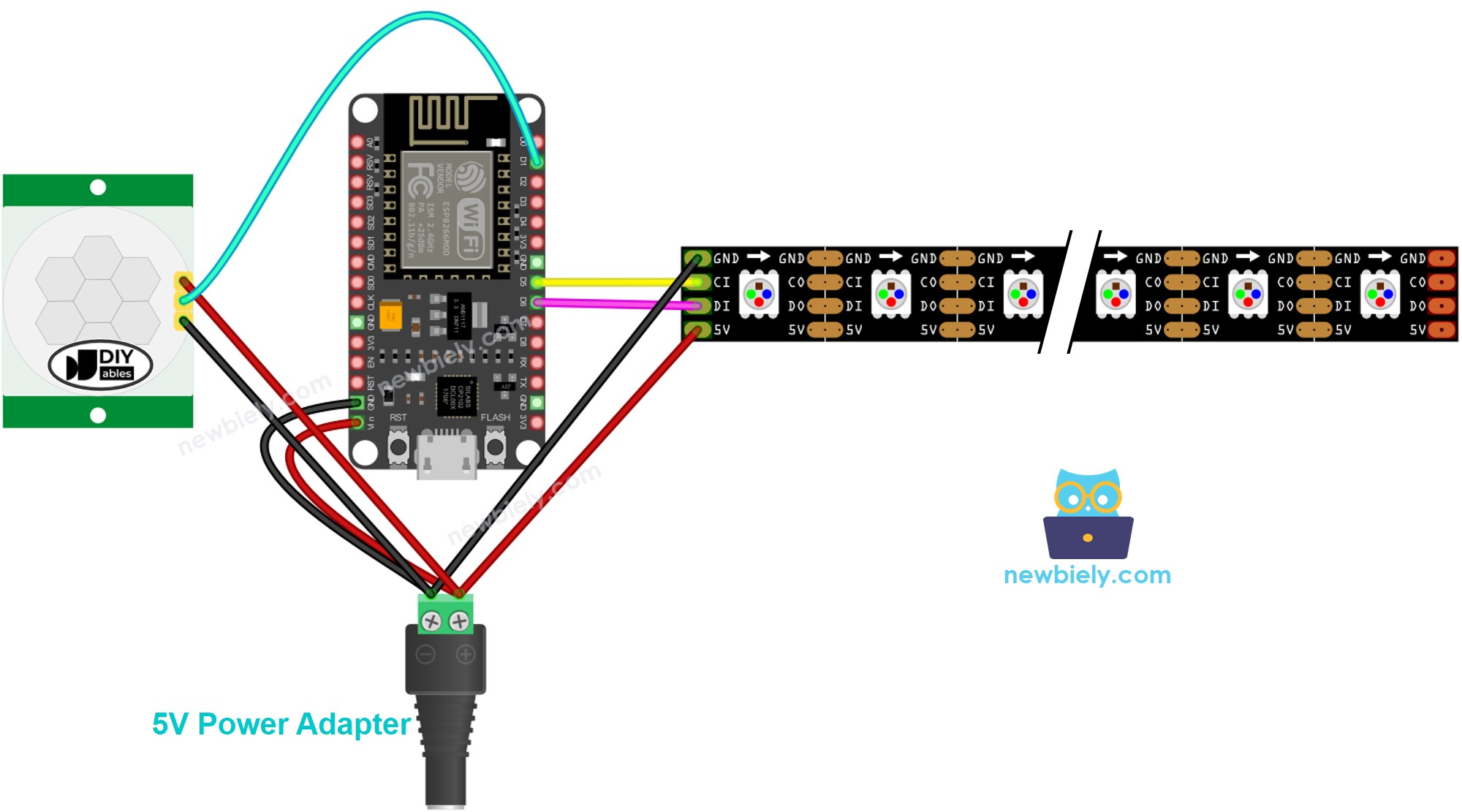

The wiring diagram between ESP8266 NodeMCU and Motion Sensor LED strip

This image is created using Fritzing. Click to enlarge image

Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.

Configuração Inicial


Ajuste do Tempo de Atraso	Gire-o totalmente no sentido anti-horário.
Ajuste do Alcance de Detecção	Gire-o totalmente no sentido horário.
Seletor de Disparo Repetido	Coloque o jumper como mostrado na imagem.

Código ESP8266 - Sensor de Movimento Controla Fita LED

/* * Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com * Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp8266/esp8266-motion-sensor-led-strip */ #include <Adafruit_DotStar.h> #define NUMPIXELS 144 // Number of LEDs in DotStar strip #define DOTSTAR_DATA_PIN D6 // The ESP8266 pin D6 #define DOTSTAR_CLOCK_PIN D5 // The ESP8266 pin D5 #define MOTION_SENSOR_PIN D1 // The ESP8266 pin connected to the OUTPUT pin of motion sensor int motion_state = LOW; // current state of motion sensor's pin int prev_motion_state = LOW; // previous state of motion sensor's pin Adafruit_DotStar strip(NUMPIXELS, DOTSTAR_DATA_PIN, DOTSTAR_CLOCK_PIN, DOTSTAR_BRG); void setup() { Serial.begin(9600); strip.begin(); // Initialize NeoPixel strip object (REQUIRED) strip.show(); // Turn OFF all pixels ASAP strip.setBrightness(255); pinMode(MOTION_SENSOR_PIN, INPUT); // Configure the ESP8266 pin to the input mode } void loop() { prev_motion_state = motion_state; // store old state motion_state = digitalRead(MOTION_SENSOR_PIN); // read new state if (prev_motion_state == LOW && motion_state == HIGH) { // pin state change: LOW -> HIGH Serial.println("Motion detected!"); // turn on the led strip for (int pixel = 0; pixel < NUMPIXELS; pixel++) { // red color int r = 255; // CHANGE COLOR AS YOUR DESIRE int g = 255; // CHANGE COLOR AS YOUR DESIRE int b = 0; // CHANGE COLOR AS YOUR DESIRE strip.setPixelColor(pixel, g, r, b); // set color for each pixel } strip.show(); } else if (prev_motion_state == HIGH && motion_state == LOW) { // pin state change: HIGH -> LOW Serial.println("Motion stopped!"); strip.clear(); // turn off all pixel on LED strip strip.show(); } }

Passos Rápidos

Para começar com o ESP8266 no Arduino IDE, siga estes passos:

Confira o tutorial como configurar o ambiente para o ESP8266 no Arduino IDE se esta for a sua primeira vez usando o ESP8266.
Ligue os componentes como mostrado no diagrama.
Conecte a placa ESP8266 ao seu computador usando um cabo USB.
Abra o Arduino IDE no seu computador.
Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.
Conecte o ESP8266 ao PC por cabo USB
Abra o Arduino IDE e selecione a placa e a porta corretas

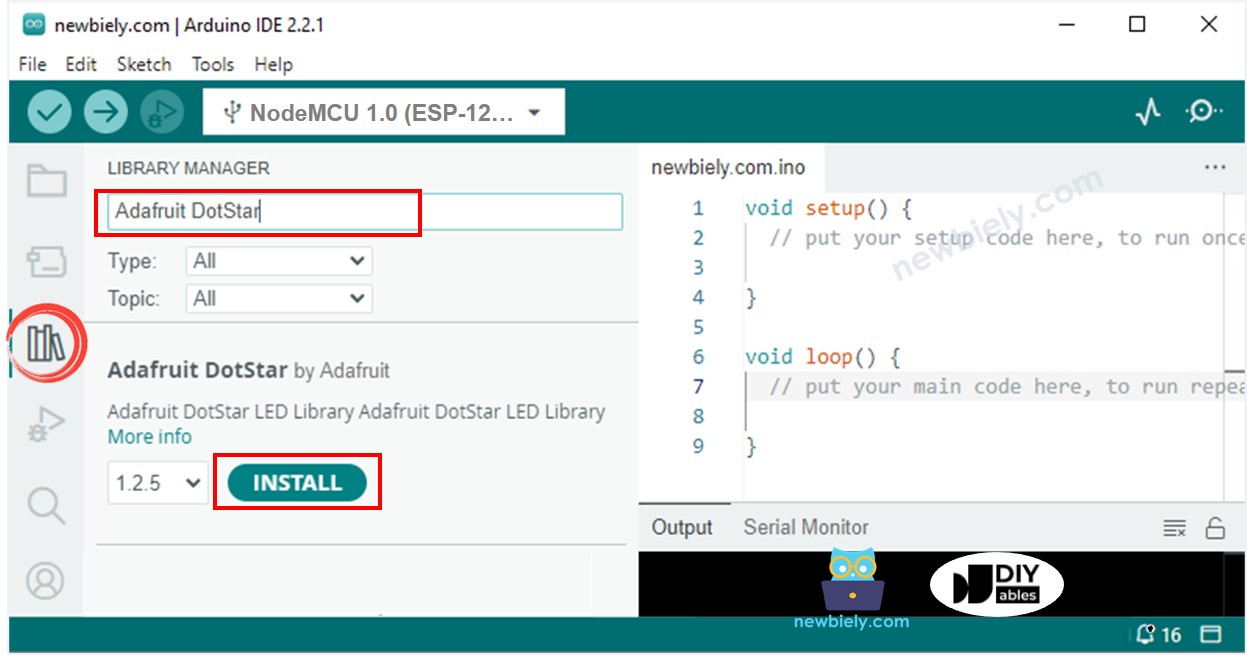

Clique no ícone Libraries na barra à esquerda do Arduino IDE.
Pesquise por “Adafruit DotStar” e encontre a biblioteca DotStar da Adafruit
Clique no botão Install para instalar a biblioteca DotStar.

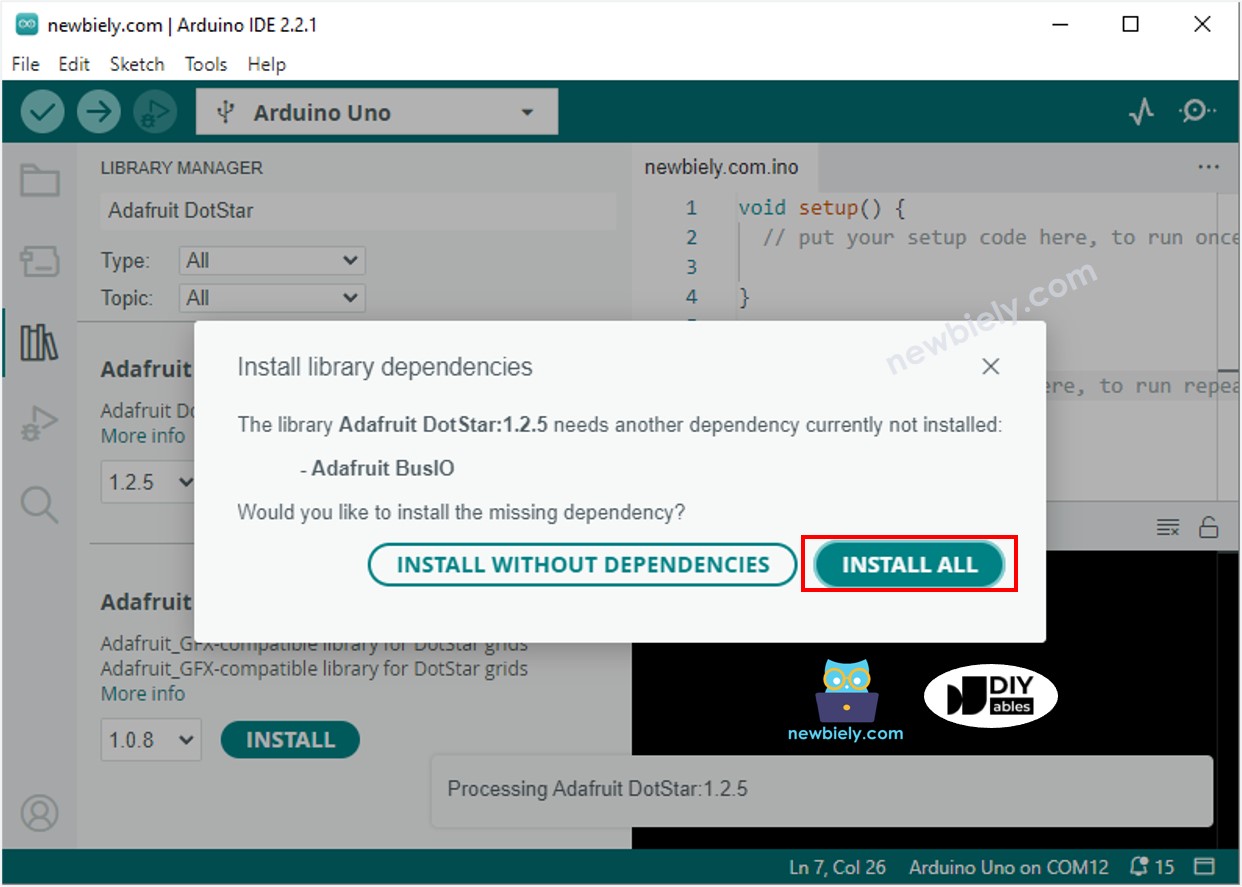

Você será solicitado a instalar a dependência. Clique no botão Install All.

Copie o código acima e abra-o no Arduino IDE
Clique no botão Upload no Arduino IDE para carregar o código no ESP8266
Mova a mão na frente do sensor
Confira a fita LED

Você pode modificar o código para adicionar um efeito de iluminação.

Vídeo
