ESP8266 - Chave

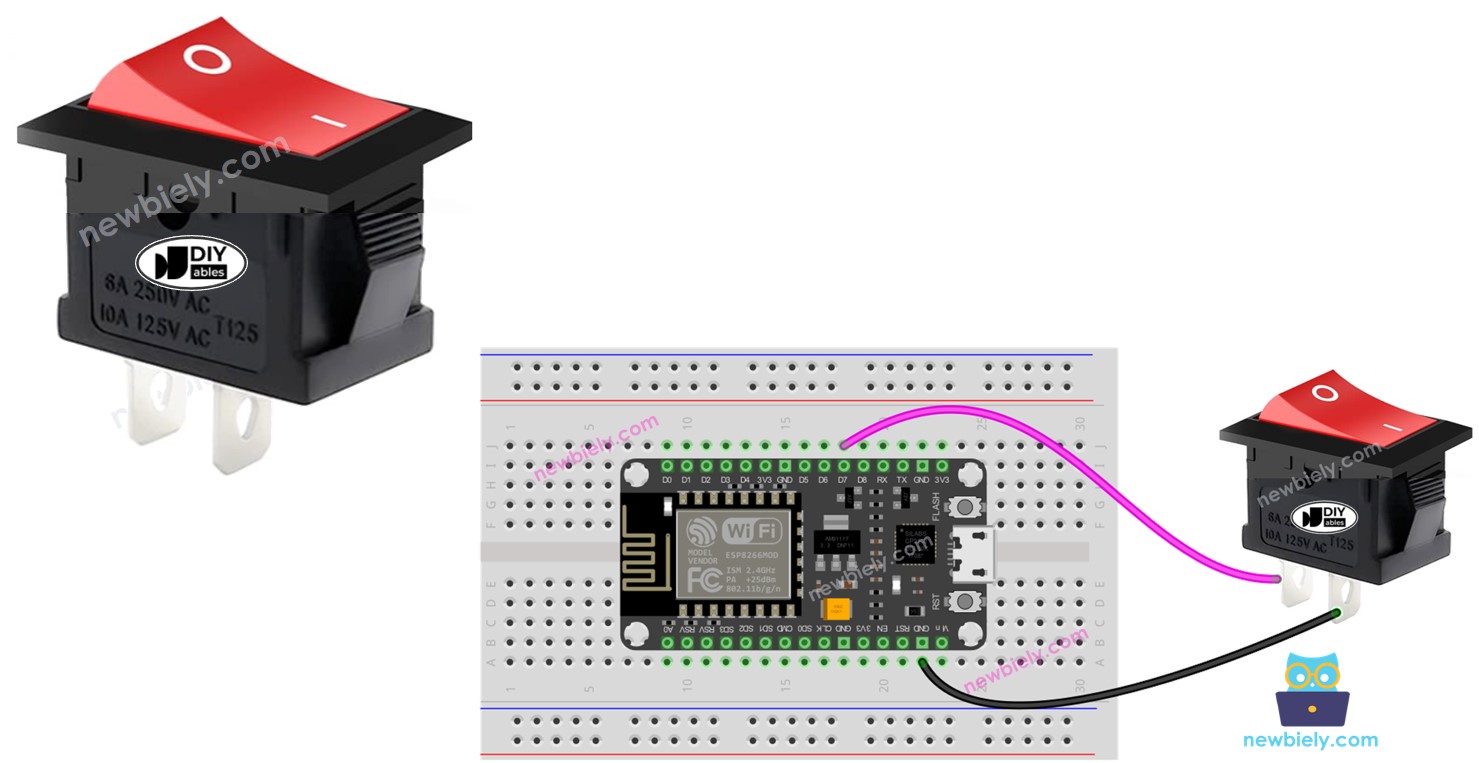

A chave de alavanca, também conhecida como chave ON/OFF, tem dois estados: ON (fechada) e OFF (aberta). Quando acionada, a chave alterna entre os dois estados e mantém o estado mesmo depois de solta.

Este tutorial ensina você a usar o ESP8266 com a chave ON/OFF. Em detalhes, vamos aprender:

Como conectar o ESP8266 à chave ON/OFF.
Como programar o ESP8266 para ler o estado da chave ON/OFF.
Como programar o ESP8266 para verificar se a chave ON/OFF mudou ou não.

Não confunda com o seguinte:

Hardware Necessário

1	×	ESP8266 NodeMCU ESP-12F
1	×	Alternatively, ESP8266 D1 Mini NodeMCU ESP-12F
1	×	Alternatively, ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	Micro USB Cable
1	×	Alternatively, ESP8266 NodeMCU ESP-12F (SMD-form)
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Wires
1	×	ON/OFF Square Chave
1	×	(Alternativa) ON/OFF Round Chave
1	×	(Alternativa) On/Off Switch Module
1	×	(Opcional) Kit de Tubos Termorretráteis
1	×	(Opcional) Ferro de Solda
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP8266

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre a Chave ON/OFF

Uma chave que pode alternar entre dois estados, ON e OFF, é conhecida como chave ON/OFF. Quando acionada, ela muda de estado, de ON para OFF ou de OFF para ON. A chave permanece nesse estado até ser acionada novamente.

A Pinagem da Chave

Existem dois tipos de chave ON/OFF: de dois pinos e de três pinos.

Neste tutorial, vamos usar uma chave de dois pinos. Com esse tipo, não é preciso diferenciar os dois pinos.

Como Funciona

Há duas maneiras de usar uma chave ON/OFF. A seguir está uma tabela de ligação da chave e do estado de leitura no ESP8266 nos dois casos:

	pino 1	pino 2	Estado do Pino de Entrada do ESP8266
1	GND	Pino de Entrada do ESP8266 (com pull-up)	HIGH ⇒ OFF, LOW ⇒ ON
2	VCC	Pino de Entrada do ESP8266 (com pull-down)	HIGH ⇒ ON, LOW ⇒ OFF

Devemos escolher uma das duas opções apresentadas. O restante do tutorial usará a primeira opção.

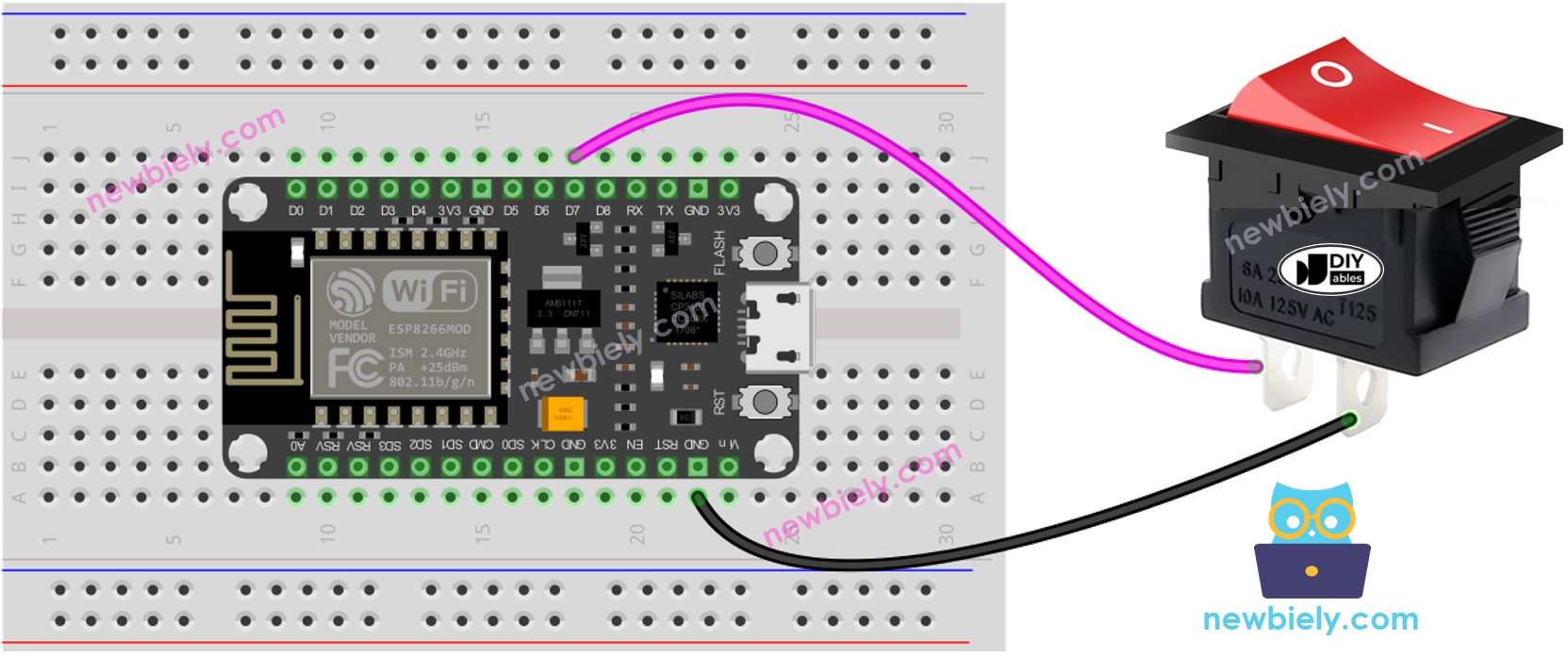

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.

Para uma ligação segura e confiável, sugerimos usar um Ferro de Solda para soldar os fios e os pinos da chave ON/OFF. Para garantir a segurança, recomendamos usar Tubo Termorretrátil para cobrir a conexão.

Código ESP8266 - Chave ON/OFF

Assim como um botão, uma chave ON/OFF também precisa de debounce (para mais informações, veja Por que é preciso fazer debounce no botão e na chave ON/OFF?). Isso pode deixar o código complexo. Felizmente, a biblioteca ezButton oferece essa função de debounce, além de um resistor de pull-up interno, tornando a programação mais simples.

※ Nota:

Há duas aplicações comuns:

A primeira: se a chave estiver em ON, execute uma ação. Se a chave estiver em OFF, execute uma ação diferente em resposta.
A segunda: se a chave for mudada de ON para OFF (ou de OFF para ON), faça algo.

/* * Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com * Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp8266/esp8266-switch */ #include <ezButton.h> ezButton switch(D7); // create ezButton object that attach to ESP8266 pin D7 void setup() { Serial.begin(9600); switch.setDebounceTime(50); // set debounce time to 50 milliseconds } void loop() { switch.loop(); // MUST call the loop() function first if (switch.isPressed()) Serial.println("The switch: OFF -> ON"); if (switch.isReleased()) Serial.println("The switch: ON -> OFF"); int state = switch.getState(); if (state == HIGH) Serial.println("The switch: OFF"); else Serial.println("The switch: ON"); }

Passos Rápidos

Para começar com o ESP8266 na Arduino IDE, siga estes passos:

Veja o tutorial como configurar o ambiente para ESP8266 na Arduino IDE se esta for a sua primeira vez usando o ESP8266.
Ligue os componentes como mostrado no diagrama.
Conecte a placa ESP8266 ao seu computador usando um cabo USB.
Abra a Arduino IDE no seu computador.
Escolha a placa ESP8266 correta, como (ex.: NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.
Faça a ligação conforme indicado no diagrama de ligação.
Conecte o seu ESP8266 a um PC usando um cabo USB.
Abra a Arduino IDE.
Instale a biblioteca ezButton. Consulte as instruções em Como Fazer.
Escolha a placa e a porta corretas.
Clique no botão Upload na Arduino IDE para fazer o upload do código para o ESP8266.
Coloque a chave na posição ON.
Confira o resultado no Serial Monitor.
Depois coloque a chave na posição OFF.
Confira o resultado no Serial Monitor.
