ESP8266 - Ethernet

ESP8266 - Cartão Micro SD

Este tutorial ensina você a usar o cartão Micro SD com o ESP8266. Em detalhes, vamos aprender:

Como conectar um cartão Micro SD ao ESP8266.
Como programar o ESP8266 para abrir um arquivo no cartão Micro SD e criá-lo caso ele ainda não exista.
Como programar o ESP8266 para gravar dados em um arquivo no cartão Micro SD.
Como programar o ESP8266 para ler um arquivo no cartão Micro SD caractere por caractere.
Como programar o ESP8266 para ler um arquivo no cartão Micro SD linha por linha.
Como programar o ESP8266 para anexar conteúdo a um arquivo existente no cartão Micro SD.
Como programar o ESP8266 para sobrescrever um arquivo no cartão Micro SD.

Hardware Necessário

1	×	ESP8266 NodeMCU ESP-12F
1	×	Alternatively, ESP8266 D1 Mini NodeMCU ESP-12F
1	×	Alternatively, ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	Micro USB Cable
1	×	Alternatively, ESP8266 NodeMCU ESP-12F (SMD-form)
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Cartão Micro SD
1	×	Módulo de Cartão Micro SD
1	×	Fios Jumper
1	×	(Opcional) Adaptador de Cartão de Memória MicroSD para SD
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP8266

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Módulo de Cartão Micro SD

O módulo de cartão Micro SD é a ligação entre o ESP8266 e um cartão Micro SD. Ele consegue estabelecer uma conexão com o ESP8266 e pode ser usado para acomodar o cartão Micro SD. Em outras palavras, ele serve como uma ponte entre os dois.

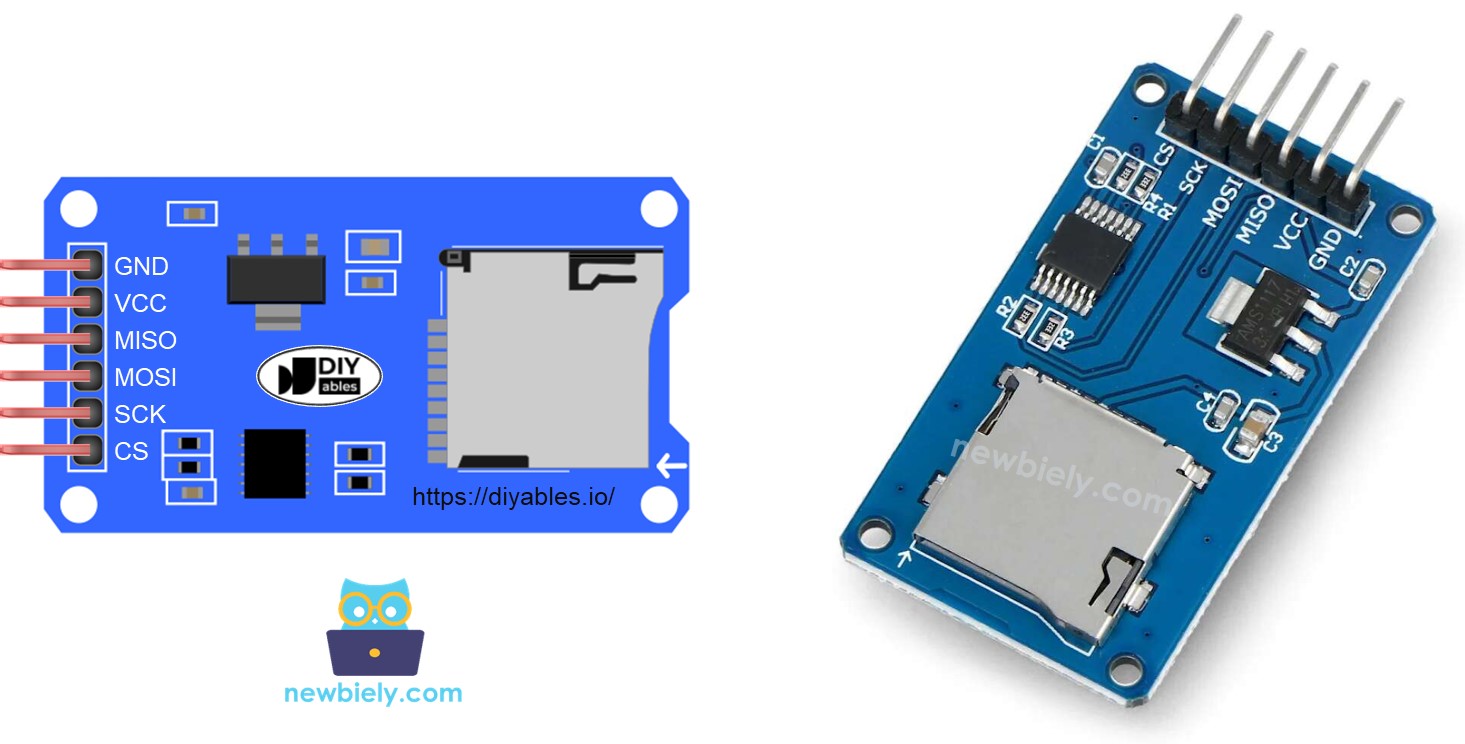

Pinagem do Módulo de Cartão Micro SD

O módulo de cartão Micro SD tem 6 pinos:

Pino VCC: deve ser conectado ao pino 5V do Arduino.
Pino GND: deve ser conectado ao GND do Arduino.
Pino MISO: (Master In Slave Out) deve ser conectado ao pino MISO do Arduino.
Pino MOSI: (Master Out Slave In) deve ser conectado ao pino MOSI do Arduino.
Pino SCK: deve ser conectado ao pino SCK do Arduino.
Pino SS: (Slave Select) deve ser conectado ao pino especificado no código do ESP8266 como pino SS.

Preparação

Verifique se o cartão Micro SD está formatado como FAT16 ou FAT32 (você pode pesquisar na internet para obter mais informações).

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.

ESP8266 - Como abrir um arquivo no cartão Micro SD e criá-lo se não existir

Código ESP8266

Passos Rápidos

Para começar com o ESP8266 no Arduino IDE, siga estes passos:

Confira o tutorial como configurar o ambiente para o ESP8266 no Arduino IDE se esta for a sua primeira vez usando o ESP8266.
Ligue os componentes como mostrado no diagrama.
Conecte a placa ESP8266 ao seu computador usando um cabo USB.
Abra o Arduino IDE no seu computador.
Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.
Insira o cartão Micro SD no módulo de cartão Micro SD.
Faça as conexões entre o módulo de cartão Micro SD e o ESP8266 conforme o diagrama de ligação.
Conecte o ESP8266 ao PC com um cabo USB.
Abra o Arduino IDE e selecione a placa e a porta apropriadas.
Abra o Serial Monitor no Arduino IDE.
Copie e cole o código a seguir no Arduino IDE.

Clique no botão Upload no Arduino IDE para compilar e fazer o upload do código para o ESP8266.
O Serial Monitor mostrará o resultado da primeira execução.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')

New Line

9600 baud

SD CARD INITIALIZED. esp8266.txt doesn't exist. Creating esp8266.txt file... esp8266.txt exists on SD Card.

Ln 11, Col 1

Nodemcu 1.0 (ESP-12E Module) on COM15

Será diferente
O resultado exibido no Serial Monitor nas execuções seguintes será diferente.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')

New Line

9600 baud

SD CARD INITIALIZED. esp8266.txt exists on SD Card.

Ln 11, Col 1

Nodemcu 1.0 (ESP-12E Module) on COM15

※ Nota:

Você pode não ver a saída no Serial Monitor quando fizer o upload do código pela primeira vez, se isso for feito antes de abrir o Serial Monitor.

Remova o cartão Micro SD do módulo.
Coloque o cartão Micro SD em um leitor de cartão SD USB.
Conecte o leitor de cartão SD USB ao computador.
Verifique se o arquivo está presente ou não.

ESP8266 - Como gravar/ler dados em/de um arquivo no cartão Micro SD

O código a seguir:

Salva dados em um arquivo
Lê o conteúdo do arquivo caractere por caractere e o exibe no Serial Monitor

/* * Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com * Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp8266/esp8266-micro-sd-card */ #include <SD.h> #define PIN_SPI_CS D8 File myFile; void setup() { Serial.begin(9600); if (!SD.begin(PIN_SPI_CS)) { Serial.println(F("SD CARD FAILED, OR NOT PRESENT!")); while (1); // don't do anything more: } Serial.println(F("SD CARD INITIALIZED.")); // open file for writing myFile = SD.open("esp8266.txt", FILE_WRITE); if (myFile) { myFile.println("Created by newbiely.com"); // write a line to esp8266.txt myFile.println("Learn ESP8266 and SD Card"); // write another line to esp8266.txt myFile.close(); } else { Serial.print(F("SD Card: error on opening file esp8266.txt")); } // open file for reading myFile = SD.open("esp8266.txt", FILE_READ); if (myFile) { while (myFile.available()) { char ch = myFile.read(); // read characters one by one from Micro SD Card Serial.print(ch); // print the character to Serial Monitor } myFile.close(); } else { Serial.print(F("SD Card: error on opening file esp8266.txt")); } } void loop() { }

O Serial Monitor exibiu o conteúdo do arquivo.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')

New Line

9600 baud

Created by ArduinoGetStarted.com Learn ESP8266 and SD Card

Ln 11, Col 1

Nodemcu 1.0 (ESP-12E Module) on COM15

※ Nota:

Por padrão, os dados serão adicionados ao final do arquivo. Se você reiniciar o ESP8266 com o código acima, o texto será anexado ao arquivo novamente, e o Serial Monitor exibirá mais linhas como estas:

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')

New Line

9600 baud

Created by ArduinoGetStarted.com Learn ESP8266 and SD Card Created by ArduinoGetStarted.com Learn ESP8266 and SD Card

Ln 11, Col 1

Nodemcu 1.0 (ESP-12E Module) on COM15

Você pode remover o cartão Micro SD do módulo e usar um leitor de cartão SD USB para ver o conteúdo dele no seu computador.

ESP8266 - Como ler um arquivo no cartão Micro SD linha por linha

/* * Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com * Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp8266/esp8266-micro-sd-card */ #include <SD.h> #define PIN_SPI_CS D8 File myFile; void setup() { Serial.begin(9600); if (!SD.begin(PIN_SPI_CS)) { Serial.println(F("SD CARD FAILED, OR NOT PRESENT!")); while (1); // don't do anything more: } Serial.println(F("SD CARD INITIALIZED.")); // open file for writing myFile = SD.open("esp8266.txt", FILE_WRITE); if (myFile) { myFile.println("Created by newbiely.com"); // write a line to esp8266.txt myFile.println("Learn ESP8266 and SD Card"); // write another line to esp8266.txt myFile.close(); } else { Serial.print(F("SD Card: error on opening file esp8266.txt")); } // open file for reading myFile = SD.open("esp8266.txt", FILE_READ); if (myFile) { int line_count = 0; while (myFile.available()) { char line[100]; // maximum is 100 characters, change it if needed int line_length = myFile.readBytesUntil('\n', line, 100); // read line-by-line from Micro SD Card line_count++; Serial.print(F("Line ")); Serial.print(line_count); Serial.print(F(": ")); Serial.write(line, line_length); // print the character to Serial Monitor // \n character is escaped by readBytesUntil function Serial.write('\n'); // print a new line charactor } myFile.close(); } else { Serial.print(F("SD Card: error on opening file esp8266.txt")); } } void loop() { }

A saída exibida no Serial Monitor.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')

New Line

9600 baud

SD CARD INITIALIZED. Line 1: Created by ArduinoGetStarted.com Line 2: Learn ESP8266 and SD Card

Ln 11, Col 1

Nodemcu 1.0 (ESP-12E Module) on COM15

※ Nota:

Você pode ver linhas adicionais no Serial Monitor se o conteúdo do arquivo não tiver sido apagado antes.

ESP8266 - Como sobrescrever um arquivo no cartão Micro SD

Por padrão, o conteúdo será adicionado ao final do arquivo. A maneira mais simples de sobrescrever um arquivo é: excluir o arquivo existente e criar um novo com o mesmo nome.

/* * Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com * Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp8266/esp8266-micro-sd-card */ #include <SD.h> #define PIN_SPI_CS D8 File myFile; void setup() { Serial.begin(9600); if (!SD.begin(PIN_SPI_CS)) { Serial.println(F("SD CARD FAILED, OR NOT PRESENT!")); while (1); // don't do anything more: } Serial.println(F("SD CARD INITIALIZED.")); SD.remove("esp8266.txt"); // delete the file if existed // create new file by opening file for writing myFile = SD.open("esp8266.txt", FILE_WRITE); if (myFile) { myFile.println("Created by newbiely.com"); // write a line to esp8266.txt myFile.println("Learn ESP8266 and SD Card"); // write another line to esp8266.txt myFile.close(); } else { Serial.print(F("SD Card: error on opening file esp8266.txt")); } // open file for reading myFile = SD.open("esp8266.txt", FILE_READ); if (myFile) { while (myFile.available()) { char ch = myFile.read(); // read characters one by one from Micro SD Card Serial.print(ch); // print the character to Serial Monitor } myFile.close(); } else { Serial.print(F("SD Card: error on opening file esp8266.txt")); } } void loop() { }

O resultado exibido no Serial Monitor.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')

New Line

9600 baud

SD CARD INITIALIZED. Created by ArduinoGetStarted.com Learn ESP8266 and SD Card

Ln 11, Col 1

Nodemcu 1.0 (ESP-12E Module) on COM15

Reinicie o ESP8266
Verifique se o material do arquivo foi adicionado ao Serial Monitor ou não.

Você pode remover o cartão Micro SD do módulo e ver o conteúdo dele no seu computador. Um leitor de cartão SD USB é necessário para isso.
