Em um tutorial anterior, descobrimos como ligar/desligar um LED usando o ESP8266. Este tutorial ensina como ativar/desativar certos dispositivos que usam uma fonte de alimentação de alta tensão (por exemplo, uma lâmpada, um ventilador, uma trava eletromagnética, um atuador linear...) usando o ESP8266.

? Quais são os pontos em comum e as diferenças entre controlar um LED e controlar uma lâmpada usando o Arduino?

O ponto em comum: usamos o pino de saída do Arduino para ligar e desligar, O ponto em comum: semelhante ao controle de um LED.

A diferença:

Para o LED, podemos usar a energia da placa ESP8266. Isso nos permite conectar o LED diretamente a um pino do ESP8266.
Para a lâmpada, PRECISAMOS usar uma fonte de alimentação adicional com alta tensão e/ou alta corrente, o que poderia danificar o ESP8266. Portanto, NÃO podemos conectar a lâmpada diretamente a um pino do ESP8266. Precisamos usar um relé entre o pino do ESP8266 e a lâmpada para proteger o ESP8266 da alta tensão/corrente.

Hardware Necessário

1	×	ESP8266 NodeMCU ESP-12F
1	×	Alternatively, ESP8266 D1 Mini NodeMCU ESP-12F
1	×	Alternatively, ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	Micro USB Cable
1	×	Alternatively, ESP8266 NodeMCU ESP-12F (SMD-form)
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Relé
1	×	Fita LED
1	×	Fonte de Alimentação 12V
1	×	Conector de Alimentação DC
1	×	Protoboard
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP8266

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Relé

Um relé é uma chave elétrica que pode ser programada pelo ESP8266 ou por qualquer microcontrolador. Ele é usado para controlar, de forma programática, dispositivos que usam alta tensão e/ou alta corrente.

Ele funciona como uma ponte entre o ESP8266 e componentes de alta tensão.

Ao criar projetos que envolvem a tensão da rede elétrica, é importante estar ciente do perigo potencial. Pedimos que você tenha cuidado e não prossiga se não tiver certeza absoluta do que está fazendo. É melhor pedir ajuda a alguém que saiba do que arriscar levar um choque.

Embora alguns relés possam ser usados com dispositivos de corrente contínua e alternada, recomendamos fortemente usar um dispositivo de corrente contínua com tensão de 24V ou menos para fins de teste.

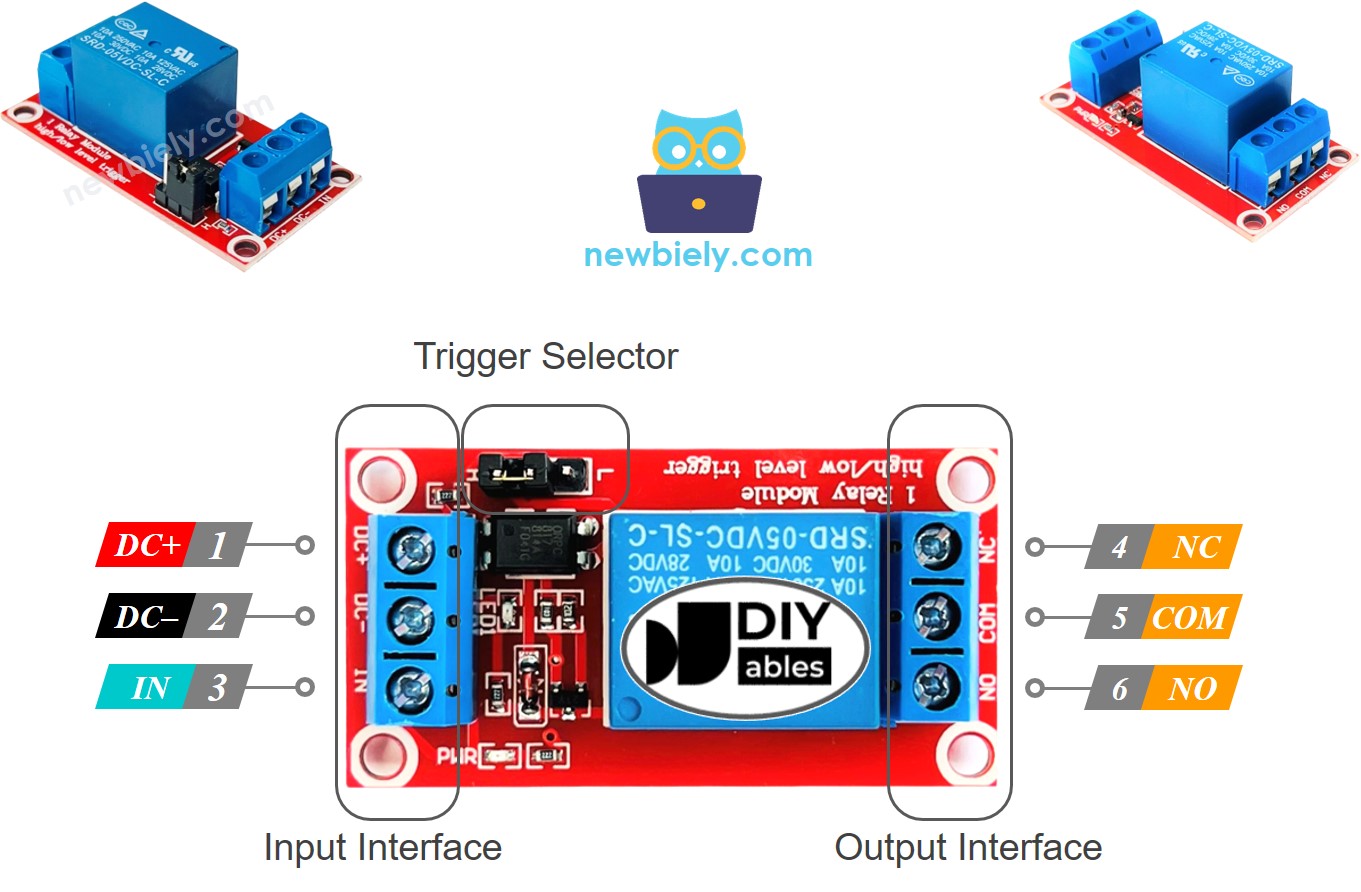

Pinagem do Relé

O relé tem dois grupos de pinos: um para a entrada (baixa tensão) e outro para a saída (alta tensão).

Os pinos do grupo de entrada são conectados ao ESP8266 e incluem três pinos:

Pino DC-: deve ser conectado ao GND (0V)
Pino DC+: deve ser conectado ao VCC (5V)
Pino IN: recebe o sinal de controle do ESP8266

Os pinos do grupo de saída são conectados ao dispositivo de alta tensão e incluem três pinos (geralmente em bornes de parafuso):

Pino NO: é o pino normalmente aberto. Ele é usado no modo normalmente aberto
Pino NC: é o pino normalmente fechado. Ele é usado no modo normalmente fechado
Pino COM: é o pino comum. Ele é usado nos dois modos, normalmente aberto e normalmente fechado

Em geral, não utilizamos todos os pinos do grupo de alta tensão. Usamos apenas dois deles:

Se usarmos o modo normalmente aberto, só precisamos do pino COM e do pino NO.
Se usarmos o modo normalmente fechado, só precisamos do pino COM e do pino NC.

Além disso, se o relé tiver tanto o disparo em nível LOW quanto em nível HIGH, geralmente há um jumper para escolher entre eles.

※ Nota:

A disposição dos pinos em um módulo de relé pode variar entre os fabricantes. É fundamental sempre consultar as etiquetas impressas no módulo de relé ao trabalhar com ele. Preste muita atenção.

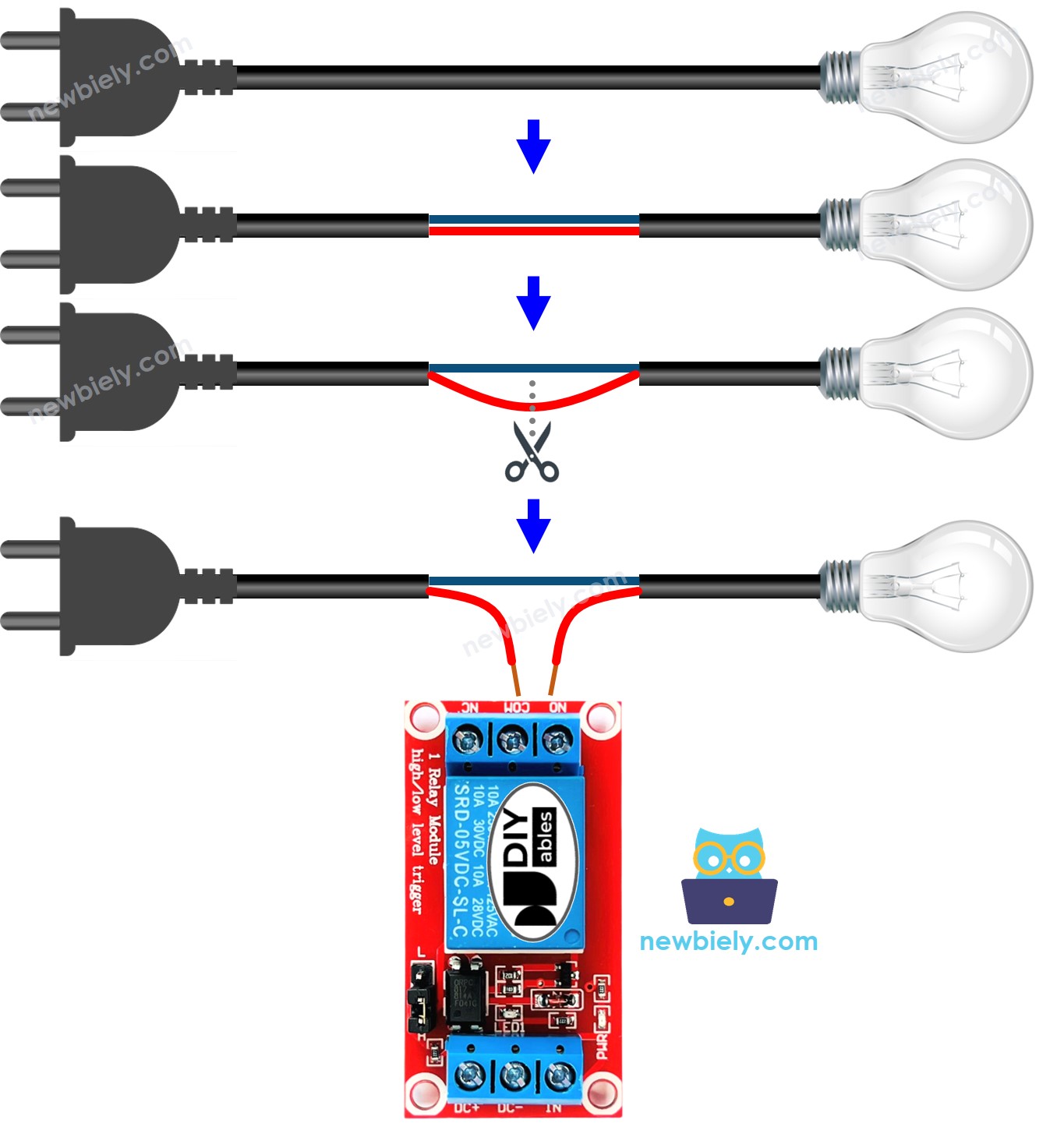

Como Conectar o Dispositivo de Alta Tensão ao Relé

Como Funciona

A forma como um relé funciona pode variar dependendo do fabricante e de como ele é instalado pelo usuário.

Para o pino IN, existem dois modos de entrada que fazem o relé operar de maneiras opostas:

Disparo em nível LOW, chamado de modo disparo em nível LOW.
Disparo em nível HIGH, chamado de modo disparo em nível HIGH.

O modo de saída (para os pinos de saída): existem dois modos que fazem o relé trabalhar de forma diferente:

Modo normalmente aberto
Modo normalmente fechado. Esses modos são opostos entre si.

O termo "normalmente" significa "se o pino IN estiver ligado a LOW (0V)".

Antes de entrar nos detalhes, aqui vão algumas informações rápidas:

Os modos normalmente aberto e normalmente fechado operam de forma inversa
A maioria dos módulos de relé aceita os dois modos, normalmente aberto e normalmente fechado
Os modos disparo em nível LOW e disparo em nível HIGH funcionam de forma inversa
Nem todos os módulos de relé aceitam os dois modos, disparo em nível LOW e disparo em nível HIGH
Em um dado momento, o módulo de relé só pode estar em um dos dois modos, disparo em nível LOW ou disparo em nível HIGH

A combinação dos modos de entrada e dos modos de saída gera uma variedade de aplicações. Se você está começando agora, sugerimos usar o modo disparo em nível HIGH e o modo normalmente aberto.

O modo disparo em nível HIGH será explicado em detalhes. Como o disparo em nível LOW funciona de maneira oposta, ele será discutido separadamente.

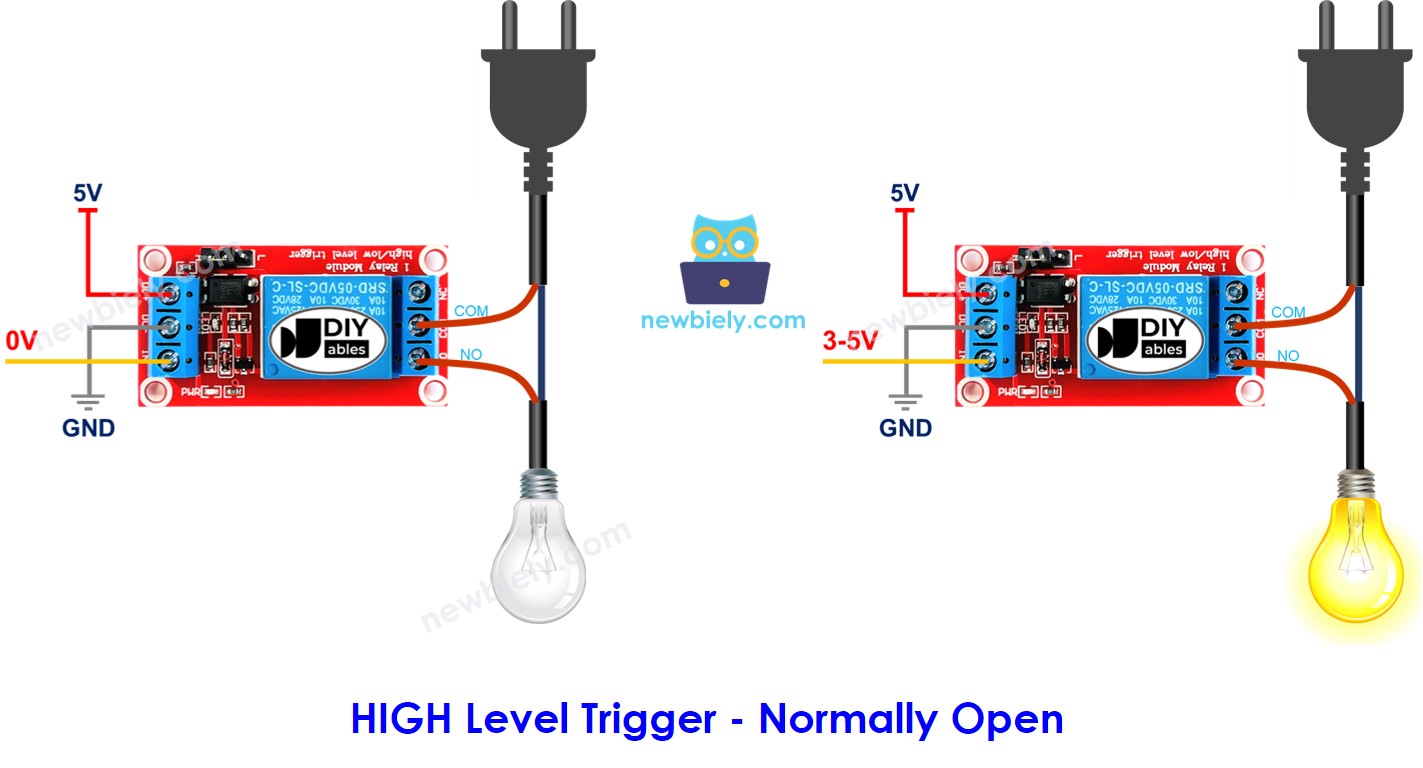

Disparo em Nível HIGH - Modo Normalmente Aberto

Para empregar este modo, é necessário ligar o dispositivo de alta tensão aos pinos COM e NO.

Quando o pino IN está ligado a LOW (0V), a chave está aberta e o dispositivo está DESLIGADO (ou inativo).

Por outro lado, quando o pino IN está ligado a HIGH (5V), a chave está fechada e o dispositivo está LIGADO (ou ativo).

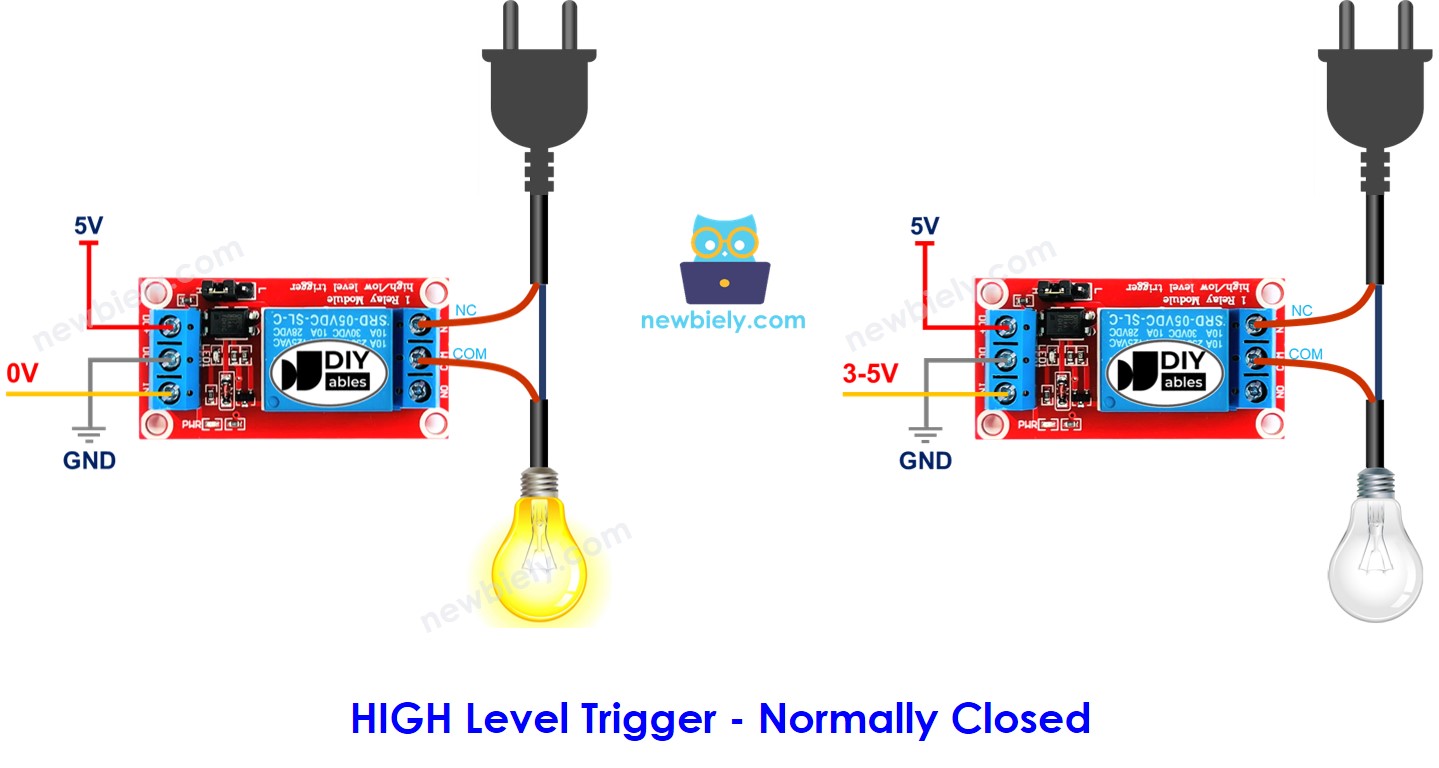

Disparo em Nível HIGH - Modo Normalmente Fechado

Para utilizar este modo, o dispositivo de alta tensão deve ser conectado ao pino COM e ao pino NC.

Quando o pino IN está ligado a LOW (0V), a chave está fechada. Isso significa que o dispositivo está LIGADO (ou ativo).

Por outro lado, se o pino IN estiver ligado a HIGH (5V), a chave está aberta. Isso implica que o dispositivo está DESLIGADO (ou inativo).

Resumo

Modos de entrada	Modos de saída	Pino IN (programável)	Pinos de saída	Estado do relé	Estado do dispositivo
Disparo HIGH	Normalmente Aberto	LOW	Pinos COM e NO	⇒ aberto	⇒ DESLIGADO
Disparo HIGH	Normalmente Aberto	HIGH	Pinos COM e NO	⇒ fechado	⇒ LIGADO
Disparo HIGH	Normalmente Fechado	LOW	Pinos COM e NC	⇒ fechado	⇒ LIGADO
Disparo HIGH	Normalmente Fechado	HIGH	Pinos COM e NC	⇒ aberto	⇒ DESLIGADO
Disparo LOW	Normalmente Aberto	LOW	Pinos COM e NO	⇒ fechado	⇒ LIGADO
Disparo LOW	Normalmente Aberto	HIGH	Pinos COM e NO	⇒ aberto	⇒ DESLIGADO
Disparo LOW	Normalmente Fechado	LOW	Pinos COM e NC	⇒ aberto	⇒ DESLIGADO
Disparo LOW	Normalmente Fechado	HIGH	Pinos COM e NC	⇒ fechado	⇒ LIGADO

Há no máximo 8 casos de uso. Isso pode parecer muito. No entanto, se você é iniciante, só precisa prestar atenção aos dois primeiros casos, que envolvem o disparo em nível HIGH e o normalmente aberto. O restante deste tutorial vai se concentrar nesses dois casos de uso.

ESP8266 - Relé

O ESP8266 gerencia um relé, que, por sua vez, controla um dispositivo de alta tensão.

Gerenciar um relé é simples. Tudo o que é necessário é:

Ligar um pino do Arduino ao pino IN do relé
Programar o pino para LOW ou HIGH para controlar o relé

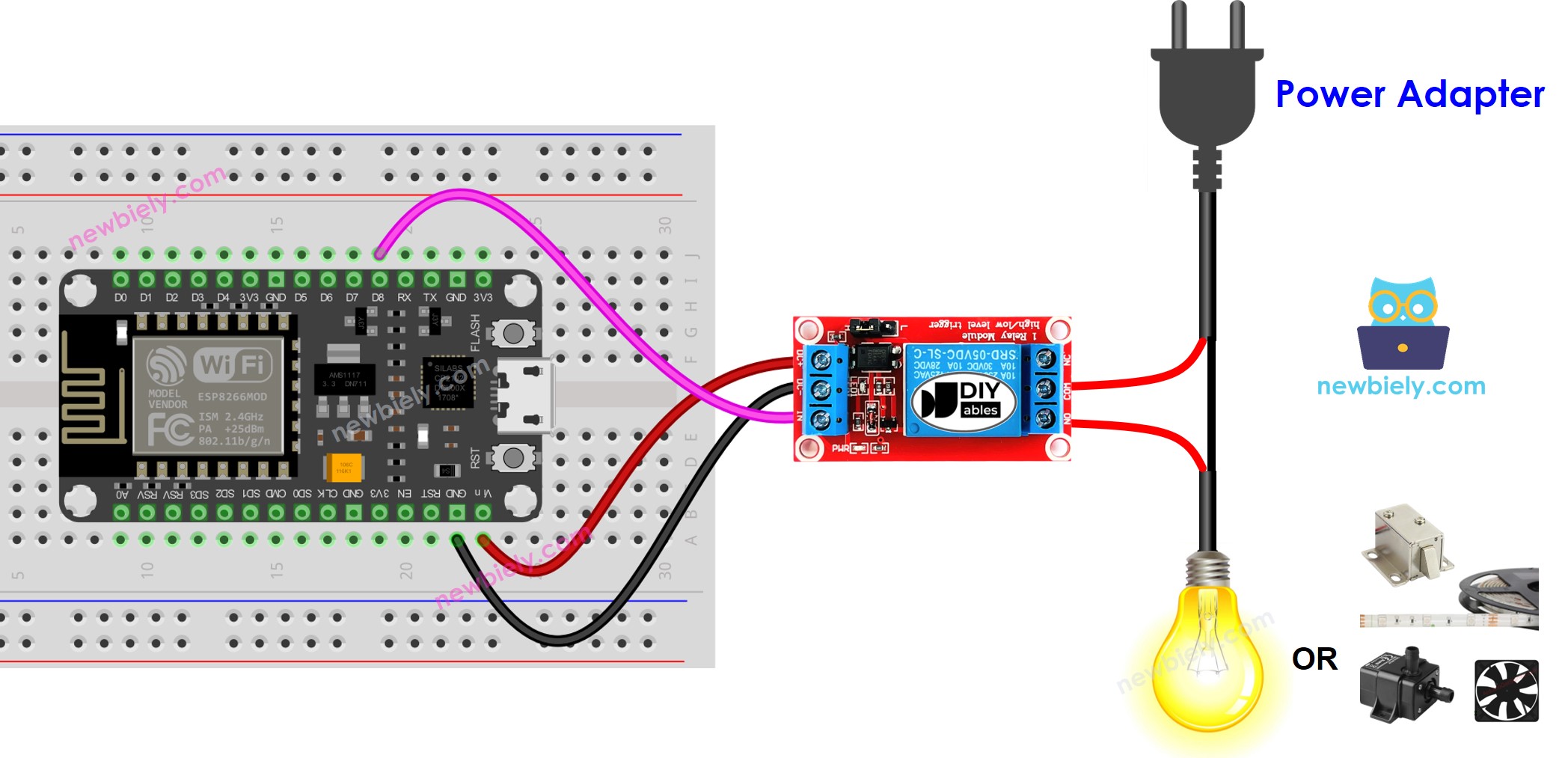

Diagrama de Ligação

The wiring diagram between ESP8266 NodeMCU and Relay

This image is created using Fritzing. Click to enlarge image

Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.

Como Programar o Relé

Configure um pino do Arduino como saída digital usando a função pinMode(). Como exemplo, o pino 3:

pinMode(3, OUTPUT);

Defina o pino para 0V usando a função digitalWrite():

digitalWrite(3, LOW);

Defina o pino para 5V usando a função digitalWrite():

digitalWrite(3, HIGH);

Código ESP8266

/* * Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com * Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp8266/esp8266-relay */ #define RELAY_PIN D8 // The ESP8266 pin connected to the IN pin of relay // The setup function runs once on reset or power-up void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { digitalWrite(RELAY_PIN, HIGH); delay(1000); digitalWrite(RELAY_PIN, LOW); delay(1000); }

Passos Rápidos

Para começar com o ESP8266 no Arduino IDE, siga estes passos:

Confira o tutorial como configurar o ambiente para o ESP8266 no Arduino IDE se esta for a sua primeira vez usando o ESP8266.
Ligue os componentes como mostrado no diagrama.
Conecte a placa ESP8266 ao seu computador usando um cabo USB.
Abra o Arduino IDE no seu computador.
Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.
Copie o código acima e abra-o no Arduino IDE.
Clique no botão Upload no Arduino IDE para enviar o código ao ESP8266.
Confira a fita LED, que deve estar piscando.

Vídeo

Desafie-se

Quando você entrar no seu quarto, a luz será ligada automaticamente. Depois que você sair, ela será desligada após 30 segundos. Consulte ESP8266 - Sensor de Movimento para mais informações.
