ESP8266 - Sensor de Porta - Relé

Este tutorial ensina você a usar o ESP8266 e o sensor de porta para controlar o relé. Ao conectar o relé a uma trava solenoide, lâmpada, fita LED, motor ou atuador..., podemos usar um sensor de porta para controlá-los. Vamos aprender duas aplicações diferentes:

Aplicação 1 - O relé é ativado quando a porta está aberta e desativado quando a porta está fechada. O estado do relé é sincronizado com o estado do sensor de porta. Em detalhes:

O ESP8266 liga o relé quando a porta é aberta.
O ESP8266 desliga o relé quando a porta é fechada.

Aplicação 2 - O estado do relé é alternado cada vez que a porta é aberta. Mais especificamente:

Se o ESP8266 detectar que a porta foi aberta (o estado do sensor muda de LOW para HIGH), ele vai LIGAR o relé se ele estiver DESLIGADO, ou DESLIGAR o relé se ele estiver LIGADO.
Fechar o sensor de porta não afeta o estado do relé.

Hardware Necessário

1	×	ESP8266 NodeMCU ESP-12F
1	×	Alternatively, ESP8266 D1 Mini NodeMCU ESP-12F
1	×	Alternatively, ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	Micro USB Cable
1	×	Alternatively, ESP8266 NodeMCU ESP-12F (SMD-form)
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Sensor de Porta
1	×	Relé
1	×	Protoboard
1	×	Fios Jumper
1	×	(Opcional) Fechadura Solenoide
1	×	(Opcional) Fonte de Alimentação 12V
1	×	(Opcional) Conector de Alimentação DC
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP8266

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Relé e o Sensor de Porta

Se você não conhece o relé e o sensor de porta (incluindo pinagem, funcionamento e programação), os tutoriais a seguir podem ajudar:

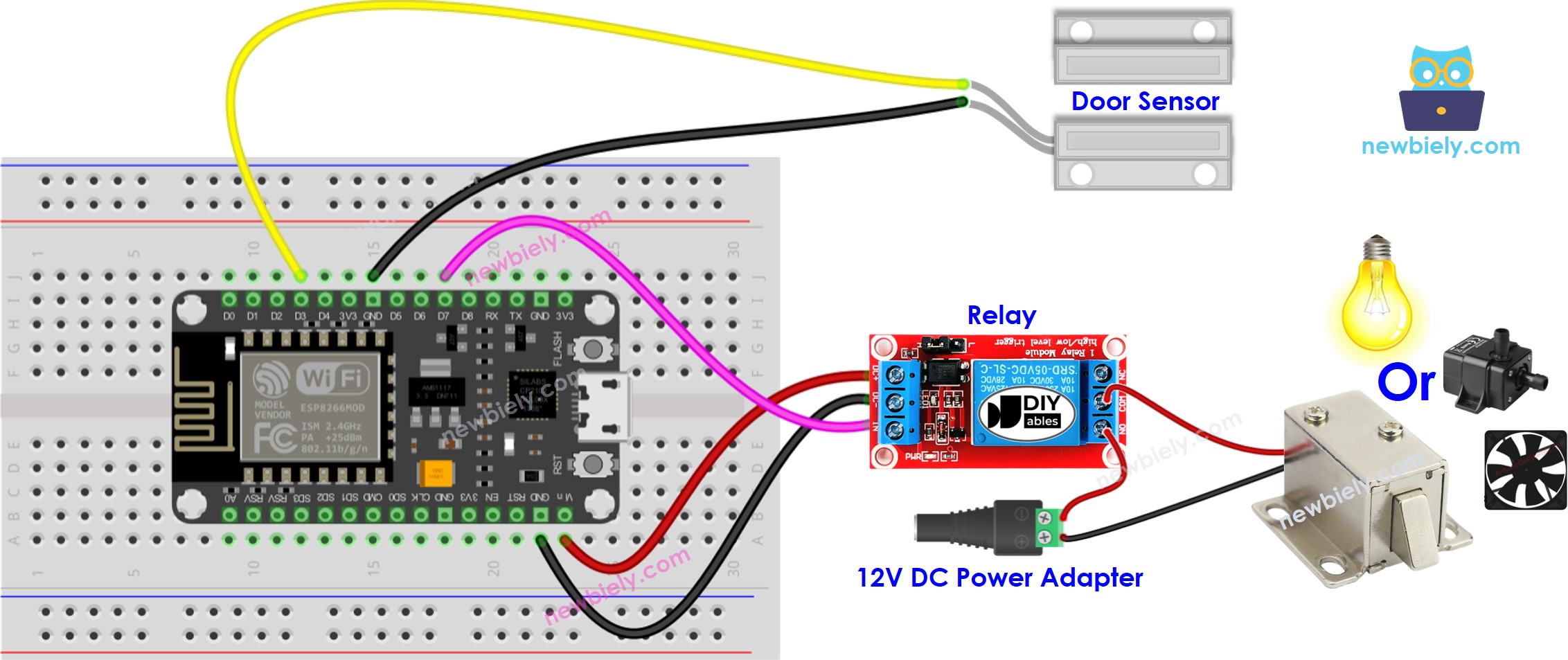

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.

Aplicação 1 - O estado do relé está sincronizado com o estado do sensor de porta

Código ESP8266

/* * Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com * Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp8266/esp8266-door-sensor-relay */ #define DOOR_SENSOR_PIN D3 // The ESP8266 pin D3 connected to door sensor's pin #define RELAY_PIN D7 // The ESP8266 pin D7 connects to the IN pin of relay int door_state; void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // Configure the ESP8266 pin to the input pull-up mode pinMode(RELAY_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode } void loop() { door_state = digitalRead(DOOR_SENSOR_PIN); // read state if (door_state == HIGH) { Serial.println("The door is open!, turns the relay ON"); digitalWrite(RELAY_PIN, HIGH); // turn on relay } else { Serial.println("The door is closed, turns the relay OFF"); digitalWrite(RELAY_PIN, LOW); // turn off relay } }

Passos Rápidos

Para começar com o ESP8266 no Arduino IDE, siga estes passos:

Veja o tutorial como configurar o ambiente para o ESP8266 no Arduino IDE se esta for a sua primeira vez usando o ESP8266.
Ligue os componentes como mostrado no diagrama.
Conecte a placa ESP8266 ao seu computador usando um cabo USB.
Abra o Arduino IDE no seu computador.
Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.
Conecte um ESP8266 ao seu computador com um cabo USB.
Abra o Arduino IDE e selecione a placa e a porta corretas.
Copie o código e abra-o no Arduino IDE.
Clique no botão Upload do Arduino IDE para compilar e fazer upload do código para o ESP8266.

Abra e feche a porta
Observe a mudança no estado do relé.

Você vai ver que o estado do relé está sincronizado com o estado do sensor de porta.

Explicação do Código

Veja a explicação linha por linha nos comentários do código-fonte!

Aplicação 2 - O Sensor de Porta alterna o Relé

Código ESP8266 - Sensor de Porta alterna o Relé

/* * Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com * Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp8266/esp8266-door-sensor-relay */ #define DOOR_SENSOR_PIN D3 // The ESP8266 pin D3 connected to door sensor's pin #define RELAY_PIN D7 // The ESP8266 pin D7 connects to the IN pin of relay int relay_state = LOW; // The current state of relay int prev_door_state; // The previous state of door sensor int door_state; // The current state of door sensor void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // Configure the ESP8266 pin to the input pull-up mode pinMode(RELAY_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode door_state = digitalRead(DOOR_SENSOR_PIN); } void loop() { prev_door_state = door_state; // save the last state door_state = digitalRead(DOOR_SENSOR_PIN); // read new state if (prev_door_state == HIGH && door_state == LOW) { // state change: HIGH -> LOW Serial.println("The door-closing event is detected, toggles state of relay"); // toggle state of relay relay_state = !relay_state; // control relay according to the toggled state digitalWrite(RELAY_PIN, relay_state); } }

Explicação do Código

Você pode encontrar a explicação nas linhas de comentário do código ESP8266 acima.

No código, a expressão relay_state = !relay_state é equivalente ao código a seguir:

if(relay_state == LOW) relay_state = HIGH; else relay_state = LOW;

Passos Rápidos

Copie o código e abra-o no Arduino IDE.
Faça upload do código para o ESP8266.
Abra e feche a porta várias vezes.
Observe a mudança no estado do relé.

Você vai notar que o relé liga ou desliga uma vez sempre que você fechar a porta.

Vídeo

Tutoriais Relacionados
