ESP8266 - Sensor de Temperatura LM35 LCD

Este tutorial ensina você a usar o ESP8266 para obter a temperatura de um sensor LM35 e exibi-la em um LCD I2C 16x2.

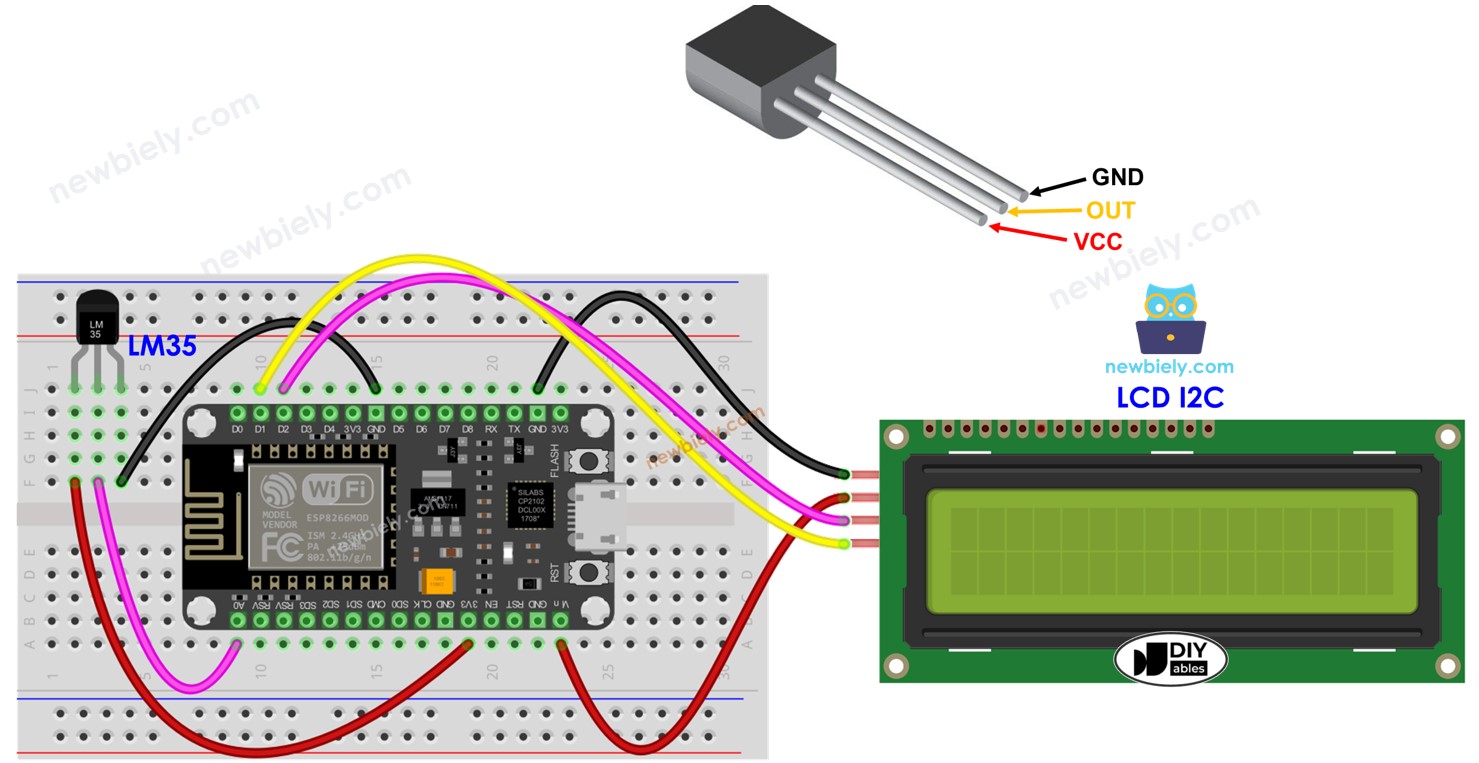

ESP8266 NodeMCU LM35 Sensor de Temperatura LCD

Hardware Necessário

1	×	ESP8266 NodeMCU ESP-12F
1	×	Alternatively, ESP8266 D1 Mini NodeMCU ESP-12F
1	×	Alternatively, ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	Micro USB Cable
1	×	Alternatively, ESP8266 NodeMCU ESP-12F (SMD-form)
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	LCD I2C Display 3.3V
1	×	(Alternativa) LCD I2C 20x4
1	×	LM35 Temperature Sensor
1	×	Protoboard
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP8266

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Nota de compra: A maioria dos displays LCD I2C no mercado é de 5V. Eles podem funcionar com esta placa, mas não é seguro e pode danificar a placa. Recomendamos fortemente usar o display LCD I2C de 3.3V recomendado acima.

Sobre o Sensor de Temperatura LM35 e o LCD I2C

Se você não conhece o Sensor de Temperatura LM35 e o LCD I2C (incluindo pinagem, funcionamento, programação etc.), você pode saber mais nos tutoriais a seguir:

Tutorial ESP8266 - LCD I2C
Tutorial ESP8266 - Sensor de Temperatura LM35

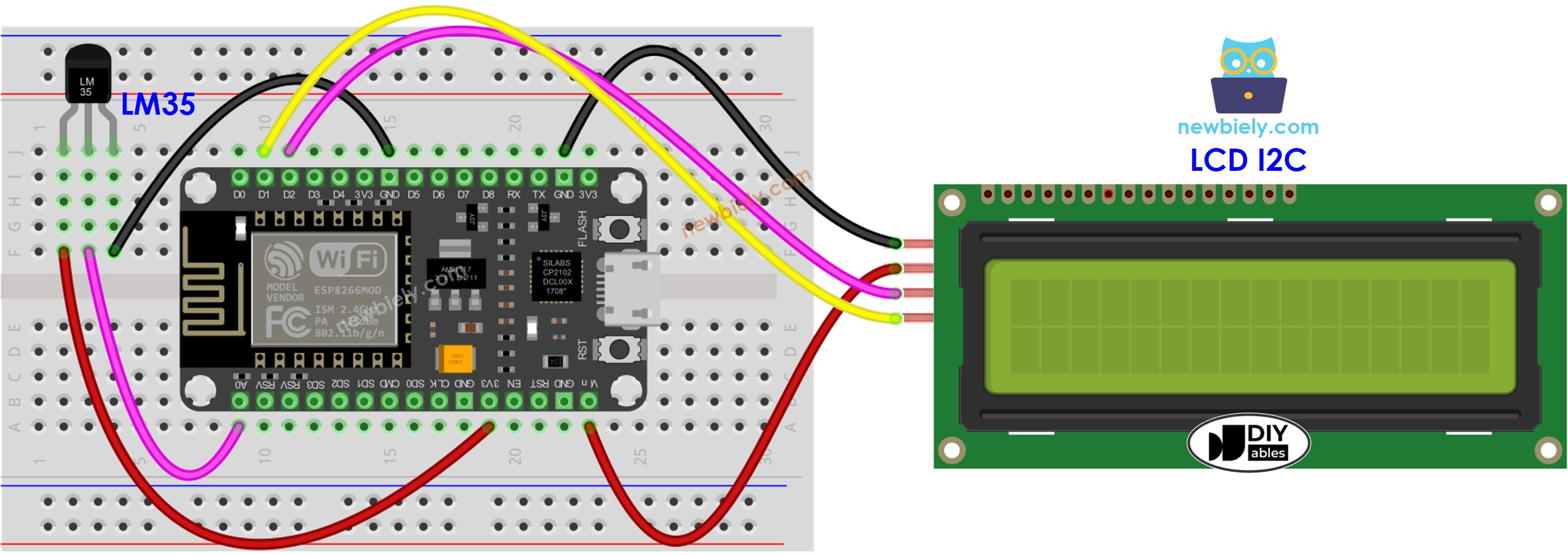

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.

Código ESP8266 - Sensor de Temperatura LM35 - LCD I2C

/* * Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com * Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp8266/esp8266-lm35-temperature-sensor-lcd */ #include <DIYables_LCD_I2C.h> // LCD I2C library #define ADC_VREF_mV 5000.0 // in millivolt #define ADC_RESOLUTION 1024.0 #define PIN_LM35 A0 // pin connected to LM35 temperature sensor DIYables_LCD_I2C lcd(0x27, 16, 2); // LCD I2C address 0x27 (from DIYables LCD), 16 column and 2 rows void setup() { Serial.begin(9600); lcd.init(); // Initialize the LCD I2C display lcd.backlight(); // open the backlight } void loop() { int adcVal = analogRead(PIN_LM35); // convert the ADC value to voltage in millivolt float milliVolt = adcVal * (ADC_VREF_mV / ADC_RESOLUTION); // convert the voltage to the temperature in Celsius float temperature_C = milliVolt / 10; float temperature_F = temperature_C * 9 / 5 + 32; // convert Celsius to Fahrenheit lcd.clear(); lcd.setCursor(0, 0); // start to print at the first row lcd.print(temperature_C); // print the temperature in Celsius lcd.print("°C"); lcd.setCursor(0, 1); // start to print at the second row lcd.print(temperature_F); // print the temperature in Fahrenheit lcd.print("°F"); // print the temperature to Serial Monitor Serial.print(temperature_C); Serial.print("°C ~ "); Serial.print(temperature_F); Serial.println("°F"); delay(500); }

Passos Rápidos

Para começar com o ESP8266 no Arduino IDE, siga estes passos:

Confira o tutorial como configurar o ambiente para o ESP8266 no Arduino IDE se esta for a sua primeira vez usando o ESP8266.
Ligue os componentes como mostrado no diagrama.
Conecte a placa ESP8266 ao seu computador usando um cabo USB.
Abra o Arduino IDE no seu computador.
Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.
Clique no ícone Libraries na barra à esquerda do Arduino ID
Pesquise por “DIYables LCD I2C” e localize a biblioteca DIYables_LCD_I2C da DIYables.
Clique no botão Install para instalar a biblioteca DIYables_LCD_I2C.

ESP8266 NodeMCU biblioteca DIYables LCD I2C

Copie o código e abra-o no Arduino IDE.
Clique no botão Upload para enviá-lo ao ESP8266.
Coloque o sensor em água quente e fria ou segure-o na mão.
Veja o resultado no LCD e no Serial Monitor.

※ Nota:

O endereço do LCD pode variar conforme o fabricante. No nosso código, usamos 0x27, que é o endereço especificado pela DIYables.
