ESP8266 - Gravar Variável no Cartão SD
Este tutorial oferece uma orientação completa sobre como gravar vários tipos de variáveis em um cartão Micro SD usando o ESP8266. Os tópicos abordados incluem:
- Gravar uma variável string em um cartão Micro SD com o ESP8266
- Gravar uma variável int em um cartão Micro SD com o ESP8266
- Gravar uma variável float em um cartão Micro SD com o ESP8266
- Gravar uma variável char array em um cartão Micro SD com o ESP8266
- Gravar uma variável byte array em um cartão Micro SD com o ESP8266
- Gravar uma variável como um par chave-valor em um cartão Micro SD com o ESP8266
Para extrair pares chave-valor do cartão Micro SD e convertê-los em int, float ou string, consulte o seguinte tutorial: ESP8266 - Ler Configuração do Cartão SD.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Módulo de Cartão Micro SD
Se você não conhece o módulo de cartão Micro SD, incluindo sua pinagem, como ele funciona e como programá-lo, o tutorial ESP8266 - Cartão Micro SD pode fornecer as informações necessárias.

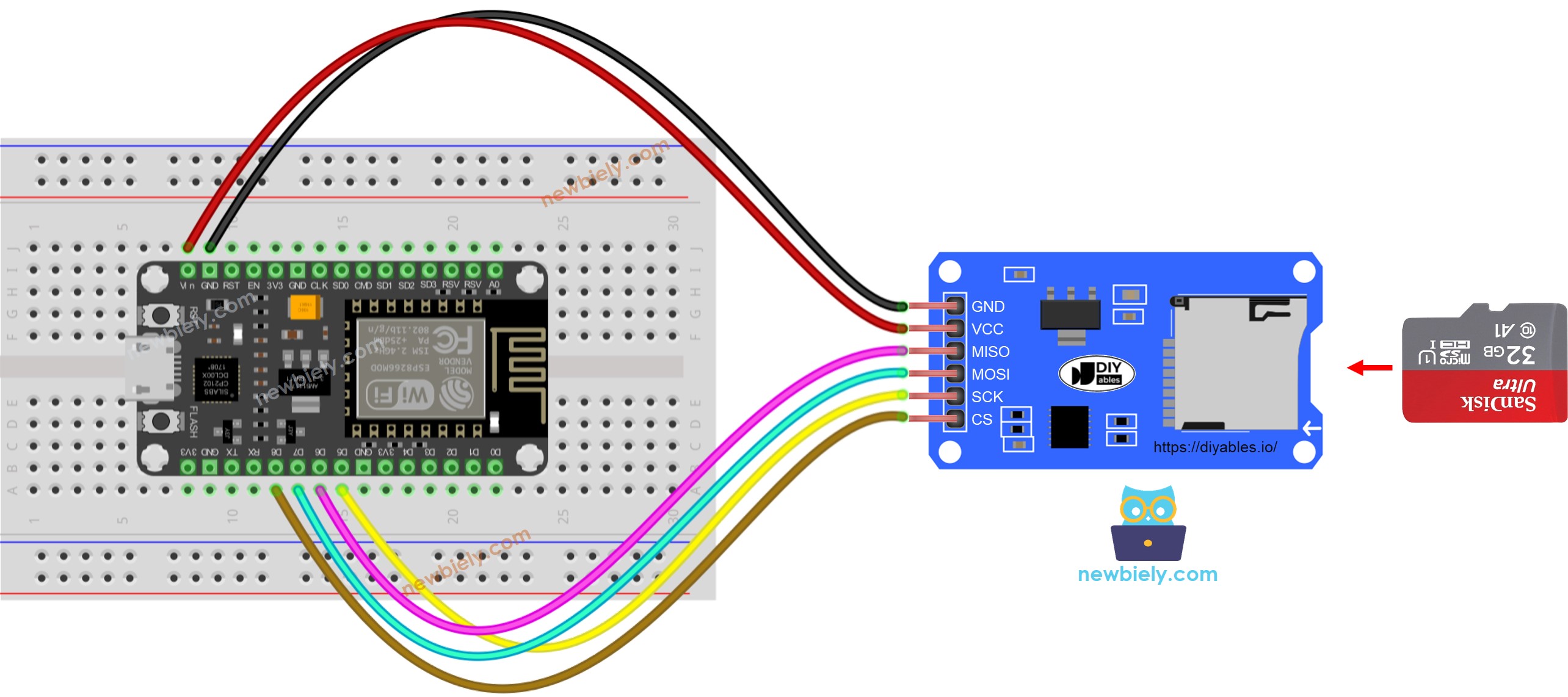

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.
※ Nota:
Se você tem um Ethernet shield ou qualquer outro shield que tenha um suporte para cartão Micro SD, não precisa usar o módulo de cartão Micro SD. Basta inserir o cartão Micro SD no suporte de cartão Micro SD do shield.
ESP8266 - Como gravar uma variável em um arquivo no cartão Micro SD
O código a seguir:
- Armazena um valor inteiro no cartão Micro SD
- Armazena um valor de ponto flutuante no cartão Micro SD
- Armazena uma string no cartão Micro SD
- Armazena um array de caracteres no cartão Micro SD
- Armazena um array de bytes no cartão Micro SD
/*
* Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com
* Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp8266/esp8266-write-variable-to-sd-card
*/
#include <SD.h>
#define PIN_SPI_CS D8
File myFile;
int myInt = -52;
float myFloat = -12.7;
String myString = "HELLO";
char myCharArray[] = "newbiely.com";
byte myByteArray[] = {'1', '2', '3', '4', '5'};
void setup() {
Serial.begin(9600);
if (!SD.begin(PIN_SPI_CS)) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
while (1); // don't do anything more:
}
Serial.println(F("SD CARD INITIALIZED."));
Serial.println(F("--------------------"));
SD.remove("esp8266.txt"); // delete the file if existed
// create new file by opening file for writing
myFile = SD.open("esp8266.txt", FILE_WRITE);
if (myFile) {
myFile.println(myInt); // write int variable to SD card in line
myFile.println(myFloat); // write float variable to SD card in line
myFile.println(myString); // write String variable to SD card in line
myFile.println(myCharArray); // write char array to SD card in line
myFile.write(myByteArray, 5);
myFile.write("\n"); // new line
for (int i = 0; i < 5; i++) {
myFile.write(myByteArray[i]); // new line
if (i < 4)
myFile.write(","); // comma
}
myFile.write("\n"); // new line
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file esp8266.txt"));
}
// open file for reading
myFile = SD.open("esp8266.txt", FILE_READ);
if (myFile) {
while (myFile.available()) {
char ch = myFile.read(); // read characters one by one from Micro SD Card
Serial.print(ch); // print the character to Serial Monitor
}
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file esp8266.txt"));
}
}
void loop() {
}
Passos Rápidos
Para começar com o ESP8266 no Arduino IDE, siga estes passos:
- Confira o tutorial como configurar o ambiente para o ESP8266 no Arduino IDE se esta for a sua primeira vez usando o ESP8266.
- Ligue os componentes como mostrado no diagrama.
- Conecte a placa ESP8266 ao seu computador usando um cabo USB.
- Abra o Arduino IDE no seu computador.
- Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.
- Verifique se o cartão Micro SD está formatado como FAT16 ou FAT32 (você pode pesquisar na internet como fazer isso).
- Em seguida, abra o código no Arduino IDE.
- Com o código aberto, pressione o botão Upload no Arduino IDE para compilar e fazer o upload do código para o ESP8266.
- Por fim, veja os resultados no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')
New Line
9600 baud
SD CARD INITIALIZED.
--------------------
-52
-12.70
HELLO
newbiely.com
12345
1,2,3,4,5
- Remova o cartão Micro SD do módulo de cartão Micro SD.
- Insira o cartão Micro SD em um leitor de cartão SD USB.
- Conecte o leitor de cartão SD USB ao PC.

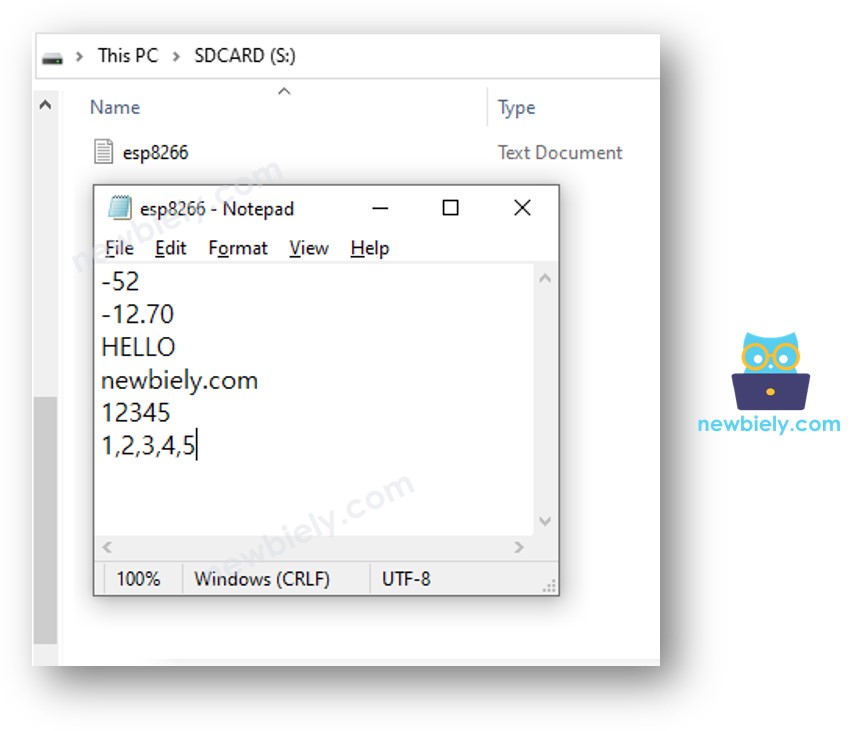

- Abra o arquivo esp8266.txt no seu computador; ele aparece da seguinte forma.
ESP8266 - Como gravar um par chave-valor em um arquivo no cartão Micro SD
/*
* Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com
* Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp8266/esp8266-write-variable-to-sd-card
*/
#include <SD.h>
#define PIN_SPI_CS D8
File myFile;
int myInt = -52;
float myFloat = -12.7;
String myString = "HELLO";
char myCharArray[] = "newbiely.com";
byte myByteArray[] = {'1', '2', '3', '4', '5'};
void setup() {
Serial.begin(9600);
if (!SD.begin(PIN_SPI_CS)) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
while (1); // don't do anything more:
}
Serial.println(F("SD CARD INITIALIZED."));
Serial.println(F("--------------------"));
SD.remove("esp8266.txt"); // delete the file if existed
// create new file by opening file for writing
myFile = SD.open("esp8266.txt", FILE_WRITE);
if (myFile) {
myFile.print("myInt="); // write key to SD card
myFile.println(myInt); // write int variable to SD card in line
myFile.print("myFloat="); // write key to SD card
myFile.println(myFloat); // write float variable to SD card in line
myFile.print("myString="); // write key to SD card
myFile.println(myString); // write String variable to SD card in line
myFile.print("myCharArray="); // write key to SD card
myFile.println(myCharArray); // write char array to SD card in line
myFile.print("myByteArray="); // write key to SD card
myFile.write(myByteArray, 5);
myFile.write("\n"); // new line
myFile.print("myByteArray2="); // write key to SD card
for (int i = 0; i < 5; i++) {
myFile.write(myByteArray[i]); // new line
if (i < 4)
myFile.write(","); // comma
}
myFile.write("\n"); // new line
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file esp8266.txt"));
}
// open file for reading
myFile = SD.open("esp8266.txt", FILE_READ);
if (myFile) {
while (myFile.available()) {
char ch = myFile.read(); // read characters one by one from Micro SD Card
Serial.print(ch); // print the character to Serial Monitor
}
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file esp8266.txt"));
}
}
void loop() {
}
Passos Rápidos
- Ligue os componentes como mostrado no diagrama.
- Conecte a placa ESP8266 ao seu computador usando um cabo USB.
- Abra o Arduino IDE no seu computador.
- Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.
- Copie o código e abra-o no Arduino IDE.
- Clique no botão Upload para enviá-lo ao ESP8266.
- Veja o resultado no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')
New Line
9600 baud
SD CARD INITIALIZED.
--------------------
myInt=-52
myFloat=-12.70
myString=HELLO
myCharArray=newbiely.com
myByteArray=12345
myByteArray2=1,2,3,4,5
- Remova o cartão Micro SD do módulo de cartão Micro SD.
- Insira o cartão Micro SD em um leitor de cartão SD USB.
- Conecte o leitor de cartão SD USB ao computador.

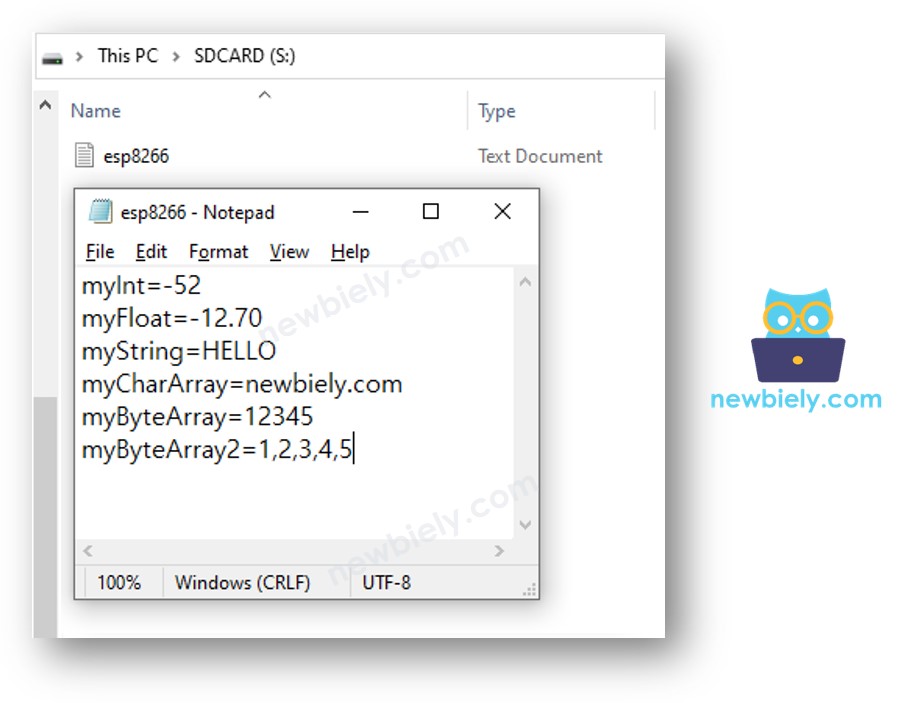

- Abra o arquivo esp8266.txt no seu PC; ele aparecerá da seguinte forma.
