ESP8266 - Irrigação

Este tutorial ensina você a usar o ESP8266, um sensor de umidade do solo, um relé e uma bomba para construir um sistema de irrigação automática para o jardim. Especificamente:

O ESP8266 será usado para controlar o relé a fim de ligar a bomba quando a umidade do solo estiver seca.
Quando a umidade do solo estiver úmida, o ESP8266 será usado para controlar o relé para desligar a bomba.

Hardware Necessário

1	×	ESP8266 NodeMCU ESP-12F
1	×	Alternatively, ESP8266 D1 Mini NodeMCU ESP-12F
1	×	Alternatively, ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	Micro USB Cable
1	×	Alternatively, ESP8266 NodeMCU ESP-12F (SMD-form)
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Sensor Capacitivo de Umidade do Solo
1	×	Relé
1	×	12V Bomba
1	×	Vinyl Tube
1	×	Fonte de Alimentação 12V
1	×	Conector de Alimentação DC
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP8266

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Buy Note: Many soil moisture sensors available in the market are unreliable, regardless of their version. We strongly recommend buying the sensor with TLC555I Chip from the DIYables brand using the link provided above. We tested it, and it worked reliably.

Sobre o sensor de umidade do solo e a Bomba

Se você não conhece a bomba e o sensor de umidade do solo (incluindo pinagem, funcionamento, programação, etc.), os tutoriais a seguir serão úteis:

Tutorial ESP8266 - Sensor de Umidade do Solo
Tutorial ESP8266 - Controla Bomba

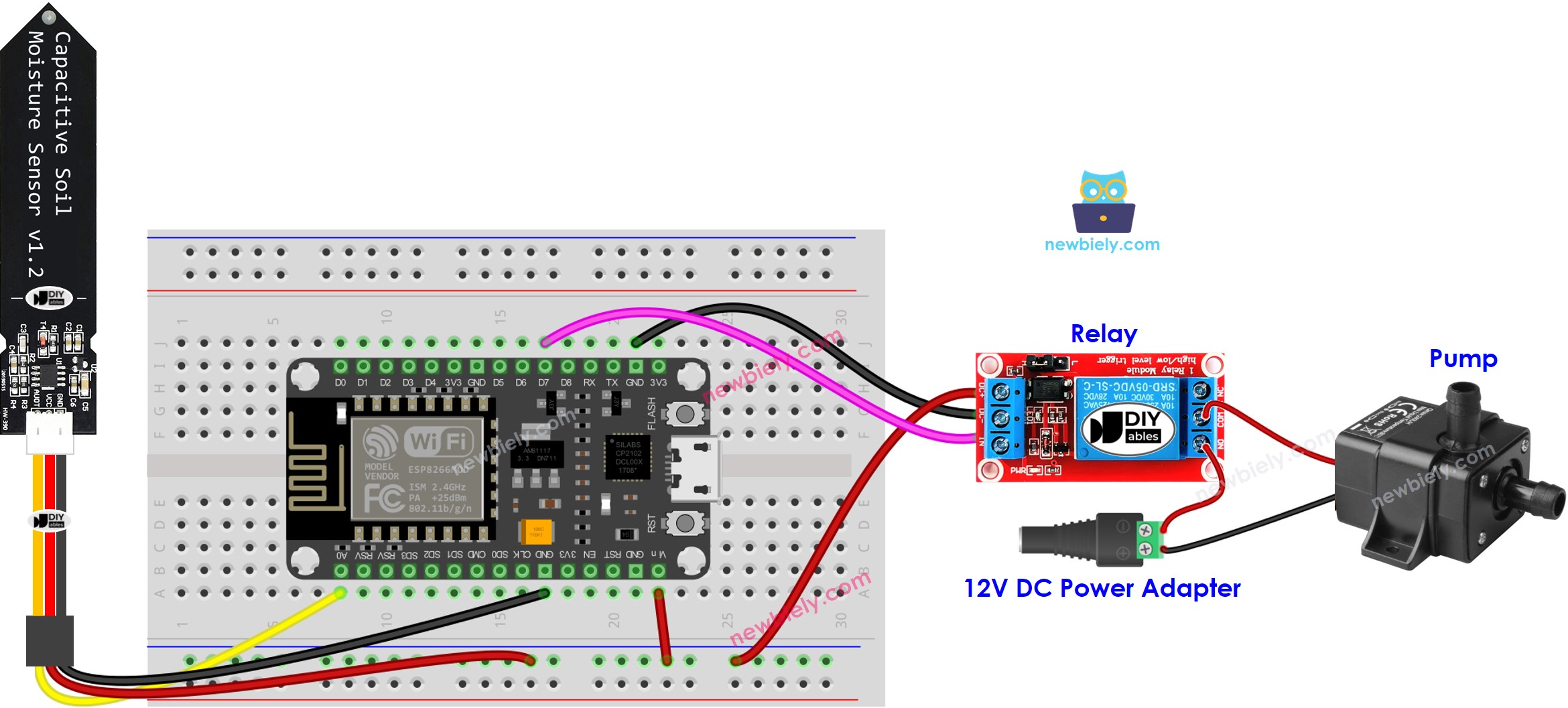

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.

Código ESP8266

/* * Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com * Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp8266/esp8266-irrigation */ #define RELAY_PIN D7 // The ESP8266 pin D7 that connects to relay #define MOISTURE_PIN A0 // The ESP8266 pin ADC0 that connects to AOUT pin of moisture sensor #define THRESHOLD 530 // CHANGE YOUR THRESHOLD HERE void setup() { Serial.begin(9600); pinMode(RELAY_PIN, OUTPUT); } void loop() { int value = analogRead(MOISTURE_PIN); // read the analog value from sensor if (value > THRESHOLD) { Serial.print("The soil is DRY => turn pump ON"); digitalWrite(RELAY_PIN, HIGH); } else { Serial.print("The soil is WET => turn pump OFF"); digitalWrite(RELAY_PIN, LOW); } Serial.print(" ("); Serial.print(value); Serial.println(")"); delay(200); }

Passos Rápidos

Para começar com o ESP8266 no Arduino IDE, siga estes passos:

Confira o tutorial como configurar o ambiente para o ESP8266 no Arduino IDE se esta for sua primeira vez usando o ESP8266.
Faça a ligação dos componentes como mostrado no diagrama.
Conecte a placa ESP8266 ao seu computador usando um cabo USB.
Abra o Arduino IDE no seu computador.
Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.
Faça a calibração para identificar o THRESHOLD entre úmido e seco, conforme descrito em ESP8266 - Calibra o Sensor de Umidade do Solo.
Insira o valor de THRESHOLD calibrado no código.
Abra o Serial Monitor no Arduino IDE.
Faça o upload do código para o ESP8266.
Veja o resultado no Serial Monitor.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')

New Line

9600 baud

The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is WET => turn pump OFF The soil is WET => turn pump OFF The soil is WET => turn pump OFF The soil is WET => turn pump OFF

Ln 11, Col 1

Nodemcu 1.0 (ESP-12E Module) on COM15

Explicação do Código

Confira a explicação linha por linha contida nos comentários do código-fonte!
