ESP8266 - Relé com Sensor de Luz

Este tutorial ensina você a usar o ESP8266 e um sensor de luz para acionar um relé. Em detalhes:

O ESP8266 ativa o relé se o valor analógico do sensor de luz estiver abaixo de um limite.
O ESP8266 desativa o relé se o valor analógico do sensor de luz estiver acima de um limite.

Ao conectar um relé a uma lâmpada, fita LED, motor ou atuador, podemos usar um ESP8266 e um sensor de luz para controlar a lâmpada, a fita LED, o motor ou o atuador.

O sensor de luz também é conhecido como fotorresistor, resistor dependente de luz, fotocélula, LDR. O ESP8266 usa um sensor de luz para medir o nível de luz ambiente. Se a luz estiver baixa, o ESP8266 ativa o relé e, se estiver alta, o relé desliga.

Hardware Necessário

1	×	ESP8266 NodeMCU ESP-12F
1	×	Alternatively, ESP8266 D1 Mini NodeMCU ESP-12F
1	×	Alternatively, ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	Micro USB Cable
1	×	Alternatively, ESP8266 NodeMCU ESP-12F (SMD-form)
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Sensor de Luz
1	×	10 kΩ Resistor
1	×	Relé
1	×	Warning Light Bright Waterproof
1	×	Fonte de Alimentação 12V
1	×	Conector de Alimentação DC
1	×	Protoboard
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP8266

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

O sensor de luz LDR é muito barato, mas precisa de um resistor na ligação, o que pode deixar a montagem mais complexa. Para simplificar a ligação, você pode usar um módulo sensor de luz LDR como alternativa.

Sobre o Relé e o Sensor de Luz

Se você não conhece o relé e o sensor de luz (incluindo pinagem, funcionamento, programação ...), os tutoriais a seguir podem ajudar você:

Diagrama de Ligação

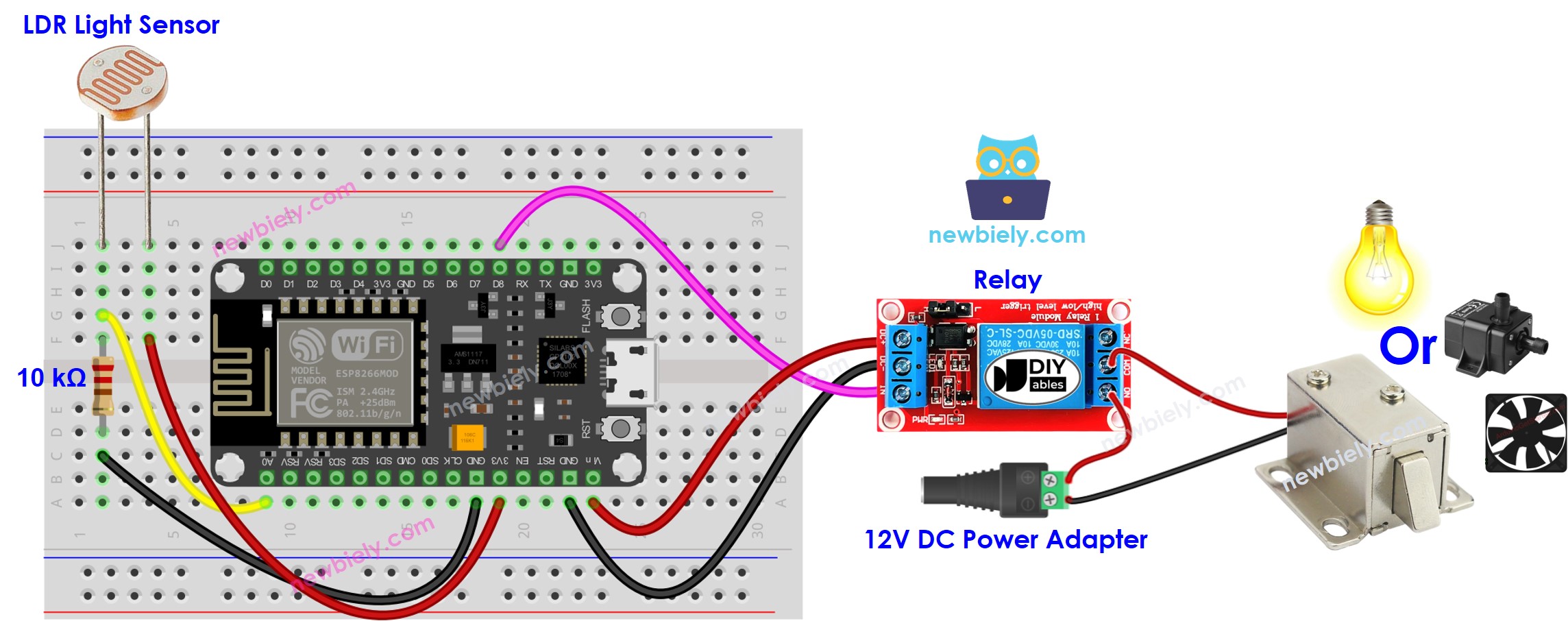

This image is created using Fritzing. Click to enlarge image

Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.

Código ESP8266

/* * Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com * Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp8266/esp8266-light-sensor-relay */ #define LIGHT_SENSOR_PIN A0 // The ESP8266 pin connected to light sensor #define RELAY_PIN D8 // The ESP8266 pin connected to Relay #define ANALOG_THRESHOLD 500 void setup() { pinMode(RELAY_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode } void loop() { int analog_value = analogRead(LIGHT_SENSOR_PIN); // read the value on analog pin if (analog_value < ANALOG_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay }

Passos Rápidos

Para começar com o ESP8266 no Arduino IDE, siga estes passos:

Veja o tutorial como configurar o ambiente para o ESP8266 no Arduino IDE se esta for a sua primeira vez usando o ESP8266.
Ligue os componentes como mostrado no diagrama.
Conecte a placa ESP8266 ao seu computador usando um cabo USB.
Abra o Arduino IDE no seu computador.
Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.
Conecte um ESP8266 ao seu computador usando um cabo USB.
Abra o Arduino IDE e selecione a placa e a porta corretas.
Copie o código acima e abra-o no Arduino IDE.
Clique no botão Upload do Arduino IDE para compilar e fazer o upload do código para o ESP8266.

Emita uma fonte de luz em direção ao sensor
Veja o estado do relé

Explicação do Código

Veja a explicação linha por linha contida nos comentários do código-fonte!
