ESP8266 - Buzzer

Este tutorial mostra como programar o ESP8266 para controlar um buzzer ativo de 12V e produzir um som alto. Se você quiser controlar um buzzer ativo/passivo de 5V, veja este tutorial de Piezo Buzzer com ESP8266

Hardware Necessário

1	×	ESP8266 NodeMCU ESP-12F
1	×	Alternatively, ESP8266 D1 Mini NodeMCU ESP-12F
1	×	Alternatively, ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	Micro USB Cable
1	×	Alternatively, ESP8266 NodeMCU ESP-12F (SMD-form)
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Relé
1	×	12V Active Buzzer
1	×	Fonte de Alimentação 12V
1	×	Conector de Alimentação DC
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP8266

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Buzzer Ativo de 12V

O Buzzer Ativo de 12V pode produzir um som alto, o que é adequado para sistemas de alarme.

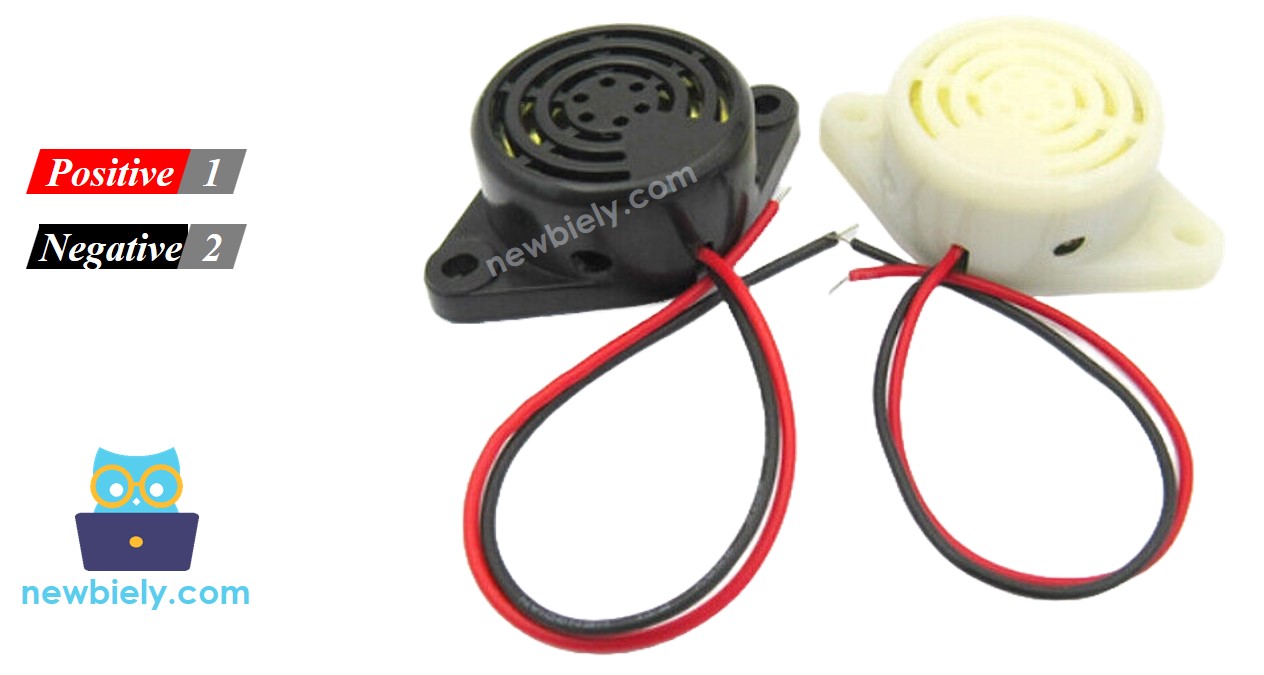

Pinagem

O Buzzer Ativo de 12V geralmente tem dois pinos:

Pino Negativo (-) (preto): precisa ser conectado ao GND da fonte de alimentação DC
Pino Positivo (+) (vermelho): precisa ser conectado ao 12V da fonte de alimentação DC

Como Controlar o Buzzer Ativo de 12V

Se o buzzer ativo de 12V for alimentado por uma fonte de 12V, ele emite som. Para controlar um buzzer ativo de 12V, precisamos usar um relé entre o ESP8266 e o buzzer ativo de 12V. O ESP8266 pode controlar o buzzer ativo de 12V por meio do relé. Se você não conhece o relé (pinagem, como funciona, como programar ...), aprenda sobre o relé no tutorial ESP8266 - Relé

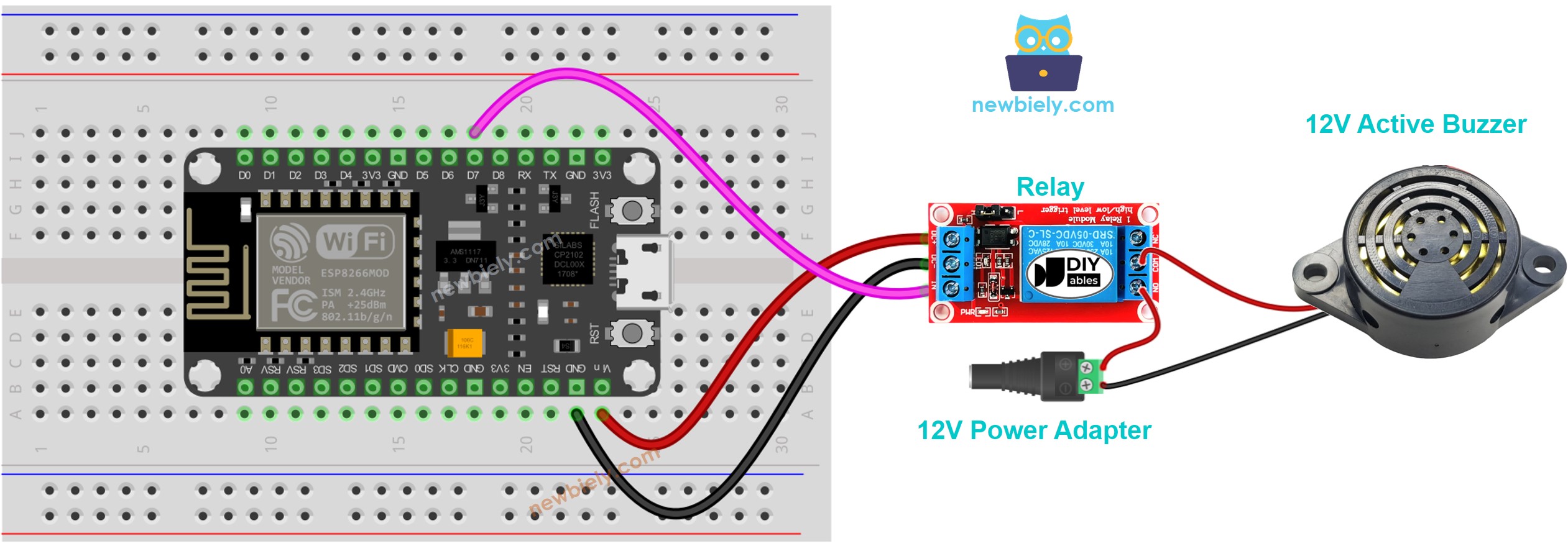

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.

Código ESP8266

O código abaixo liga repetidamente o buzzer ativo de 12V por dois segundos e o desliga por cinco segundos,

/* * Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com * Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp8266/esp8266-buzzer */ #define RELAY_PIN D7 // The ESP8266 pin that controls the buzzer via relay // The setup function runs once on reset or power-up void setup() { // initialize digital pin D7 as an output. pinMode(RELAY_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on buzzer 2 seconds delay(2000); digitalWrite(RELAY_PIN, LOW); // turn off buzzer 5 seconds delay(5000); }

Passos Rápidos

Para começar com o ESP8266 no Arduino IDE, siga estes passos:

Veja o tutorial como configurar o ambiente para o ESP8266 no Arduino IDE se esta for a sua primeira vez usando o ESP8266.
Ligue os componentes como mostrado no diagrama.
Conecte a placa ESP8266 ao seu computador usando um cabo USB.
Abra o Arduino IDE no seu computador.
Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a porta COM correspondente.
Conecte o ESP8266 ao PC por cabo USB
Abra o Arduino IDE, selecione a placa e a porta corretas
Copie o código acima e abra-o com o Arduino IDE
Clique no botão Upload no Arduino IDE para enviar o código ao ESP8266
Veja o estado do buzzer ativo de 12V

Explicação do Código

Leia a explicação linha por linha nas linhas de comentário do código!
