ESP8266 - Relé com Sensor de Gás
Este tutorial ensina você a usar o ESP8266, um sensor de gás e um relé para ativar o ventilador ou a sirene ao detectar GLP, fumaça, álcool, propano, hidrogênio, metano e monóxido de carbono, ou outros gases inflamáveis.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Relé e o Sensor de Gás MQ2
Se você não conhece o relé e o Sensor de Gás MQ2 (pinagem, como funcionam, como programar ...), aprenda sobre eles nos tutoriais a seguir:

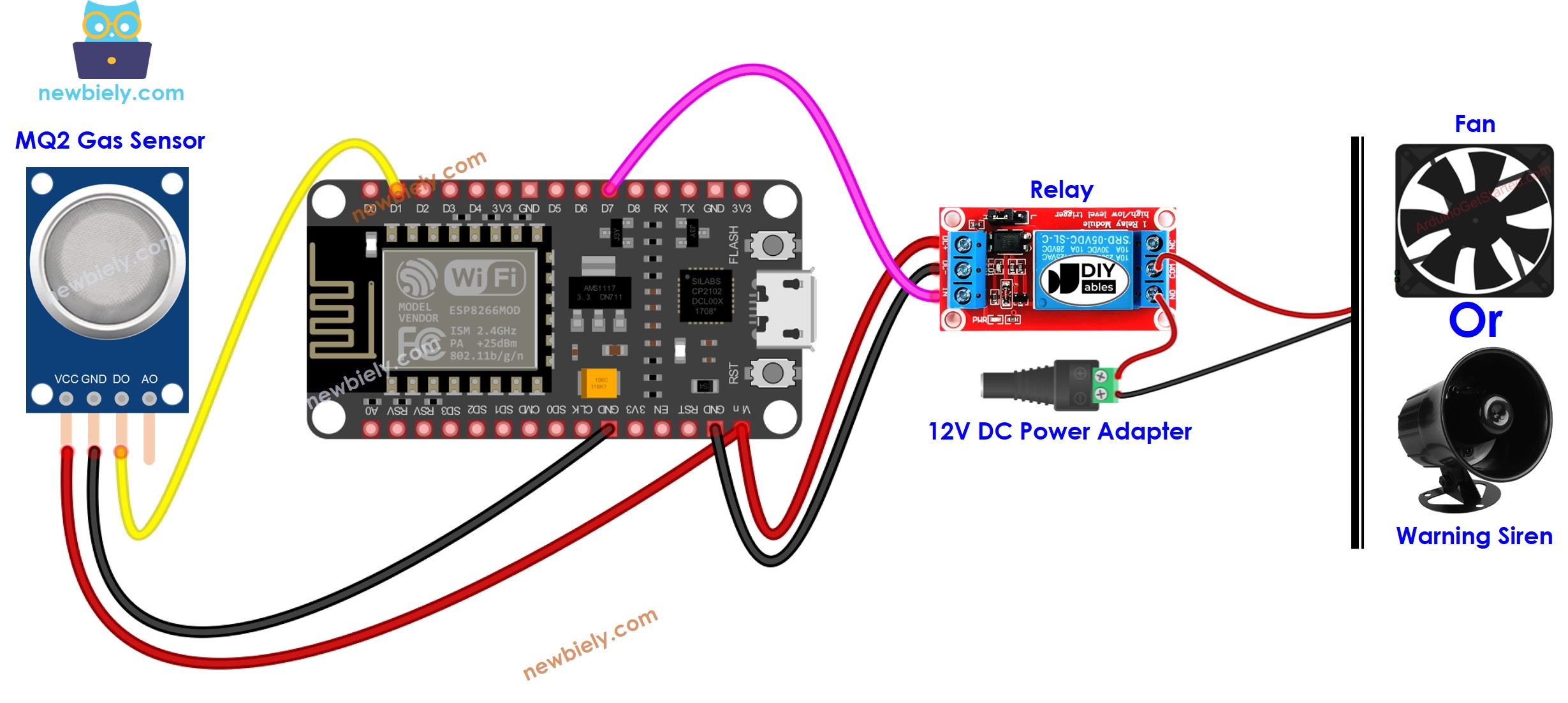

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.
Código ESP8266
/*
* Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com
* Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp8266/esp8266-gas-sensor-relay
*/
#define DO_PIN D1 // The ESP8266 pin connected to DO pin of the MQ2 sensor
#define RELAY_PIN D7 // The ESP8266 pin connected to relay
void setup() {
// Initialize the Serial to communicate with the Serial Monitor.
Serial.begin(9600);
// initialize the ESP8266 pin as an input
pinMode(DO_PIN, INPUT);
pinMode(RELAY_PIN, OUTPUT);
Serial.println("Warming up the MQ2 sensor");
delay(20000); // wait for the MQ2 to warm up
}
void loop() {
int gasState = digitalRead(DO_PIN);
if (gasState == HIGH) {
Serial.println("The gas is NOT present");
digitalWrite(RELAY_PIN, LOW); // turn off
} else {
Serial.println("The gas is present");
digitalWrite(RELAY_PIN, HIGH); // turn on
}
}
Passos Rápidos
Para começar com o ESP8266 na Arduino IDE, siga estes passos:
- Confira o tutorial como configurar o ambiente para ESP8266 na Arduino IDE se esta for a sua primeira vez usando o ESP8266.
- Faça a ligação dos componentes como mostrado no diagrama.
- Conecte a placa ESP8266 ao seu computador usando um cabo USB.
- Abra a Arduino IDE no seu computador.
- Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.
- Conecte o ESP8266 ao PC por meio de um cabo USB
- Abra a Arduino IDE, selecione a placa e a porta corretas
- Copie o código acima e abra na Arduino IDE
- Clique no botão Upload na Arduino IDE para fazer o upload do código para o ESP8266
- Coloque o sensor de gás MQ2 perto da fumaça/gás que você quer detectar
- Veja a mudança do estado do relé
Explicação do Código
Leia a explicação linha por linha nas linhas de comentário do código-fonte!
