ESP8266 - MP3 Player RFID
Este tutorial ensina como fazer um MP3 player RFID usando um ESP8266, um leitor RFID RC522 e um módulo MP3 player. O módulo MP3 player vem com um pequeno cartão SD que guarda várias músicas. Cada cartão RFID está associado a uma música específica, e o número de cartões RFID corresponde ao número de músicas.
Quando você passa um cartão RFID na frente do leitor RFID, o ESP8266 toca a música associada àquele cartão RFID em particular.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Módulo RFID/NFC RC522 e o MP3 Player
Se você não conhece o Módulo RFID/NFC RC522 e o MP3 player (pinagem, como funciona, como programar ...), aprenda sobre eles nos seguintes tutoriais:

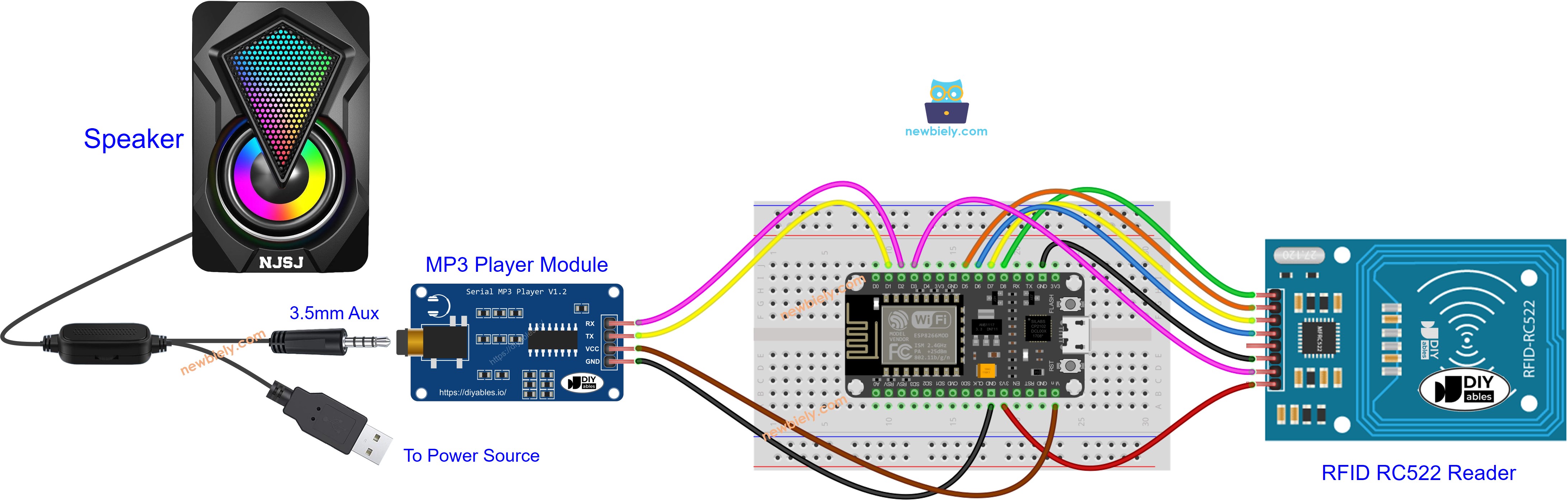

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.
※ Nota:
A ordem dos pinos pode variar conforme o fabricante. SEMPRE use os rótulos impressos no módulo. A imagem acima mostra a pinagem dos módulos da marca DIYables.
Preparação
- Guarde antes no cartão micro SD uma lista de músicas que você quer tocar.
- Insira o cartão micro SD no módulo MP3 player
- Conecte o módulo MP3 player ao ESP8266
- Conecte o alto-falante ao módulo MP3 player
- Conecte o alto-falante a uma fonte de energia.
- Conecte o leitor RFID ao ESP8266.
Como o UID normalmente não vem impresso na Tag RFID, o primeiro passo é descobrir o UID das tags. Isso pode ser feito assim:
- Copie o código abaixo e abra-o com o Arduino IDE
/*
* Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com
* Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp8266/esp8266-rfid-mp3-player
*/
#include <SPI.h>
#include <MFRC522.h>
#define SS_PIN D8 // The ESP8266 pin connected to the SS of the RFID reader
#define RST_PIN D3 // The ESP8266 pin connected to the RST of the RFID reader
MFRC522 rfid(SS_PIN, RST_PIN);
void setup() {
Serial.begin(9600);
SPI.begin(); // init SPI bus
rfid.PCD_Init(); // init MFRC522
Serial.println("Tap RFID Tag on reader");
}
void loop() {
if (rfid.PICC_IsNewCardPresent()) { // new tag is available
if (rfid.PICC_ReadCardSerial()) { // NUID has been readed
// print NUID in Serial Monitor in the hex format
for (int i = 0; i < rfid.uid.size; i++) {
Serial.print("0x");
Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " ");
Serial.print(rfid.uid.uidByte[i], HEX);
if (i < (rfid.uid.size - 1))
Serial.print(", ");
}
Serial.println();
rfid.PICC_HaltA(); // halt PICC
rfid.PCD_StopCrypto1(); // stop encryption on PCD
}
}
}
- Clique no botão Upload no Arduino IDE para carregar o código no ESP8266
- Abra o Serial Monitor
- Encoste os cartões/chaveiros RFID, um por um, no módulo RFID-RC522
- Anote os UIDs no Serial Monitor, que aparecem como abaixo:
8
Serial.println("Hello World!");
Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')
New Line
9600 baud
Tap RFID Tag on reader
0x51, 0x3D, 0xC1, 0xAC
0x6A, 0x4C, 0x12, 0x6D
0xB0, 0x1F, 0x92, 0x11
Vamos usar esses UIDs RFID para atualizar o código ESP8266 abaixo
Código ESP8266 - MP3 Player RFID
/*
* Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com
* Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp8266/esp8266-rfid-mp3-player
*/
#include <SPI.h>
#include <MFRC522.h>
#include <SoftwareSerial.h>
#define CMD_PLAY_NEXT 0x01
#define CMD_PLAY_PREV 0x02
#define CMD_PLAY_W_INDEX 0x03
#define CMD_SET_VOLUME 0x06
#define CMD_SEL_DEV 0x09
#define CMD_PLAY_W_VOL 0x22
#define CMD_PLAY 0x0D
#define CMD_PAUSE 0x0E
#define CMD_SINGLE_CYCLE 0x19
#define DEV_TF 0x02
#define SINGLE_CYCLE_ON 0x00
#define SINGLE_CYCLE_OFF 0x01
#define ESP8266_RX D1 // The ESP8266 pin connected to the TX of the Serial MP3 Player module
#define ESP8266_TX D2 // The ESP8266 pin connected to the RX of the Serial MP3 Player module
#define SS_PIN D8 // The ESP8266 pin connected to the SS of the RFID reader
#define RST_PIN D3 // The ESP8266 pin connected to the RST of the RFID reader
#define SONG_NUM 3 // 3 songs + 3 RFID cards, change it as your need
MFRC522 rfid(SS_PIN, RST_PIN);
SoftwareSerial mp3(ESP8266_RX, ESP8266_TX);
byte RFID_UIDs[SONG_NUM][4] = {
{ 0x51, 0x3D, 0xC1, 0xAC }, // UPDATE THIS VALUE FROM PREPARATION STEP
{ 0x6A, 0x4C, 0x12, 0x6D }, // UPDATE THIS VALUE FROM PREPARATION STEP
{ 0xB0, 0x1F, 0x92, 0x11 } // UPDATE THIS VALUE FROM PREPARATION STEP
// ADD MORE IF NEEDED
};
void setup() {
Serial.begin(9600);
mp3.begin(9600);
delay(500); // wait chip initialization is complete
mp3_command(CMD_SEL_DEV, DEV_TF); // select the TF card
delay(200); // wait for 200ms
SPI.begin(); // init SPI bus
rfid.PCD_Init(); // init MFRC522
Serial.println("Tap RFID Tag on reader");
}
void loop() {
if (rfid.PICC_IsNewCardPresent()) { // new tag is available
if (rfid.PICC_ReadCardSerial()) { // NUID has been readed
Serial.print("Tag UID:");
for (int i = 0; i < rfid.uid.size; i++) {
Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " ");
Serial.print(rfid.uid.uidByte[i], HEX);
}
Serial.println();
for (int index = 0; index < SONG_NUM; index++) {
if (rfid.uid.uidByte[0] == RFID_UIDs[index][0] && rfid.uid.uidByte[1] == RFID_UIDs[index][1] && rfid.uid.uidByte[2] == RFID_UIDs[index][2] && rfid.uid.uidByte[3] == RFID_UIDs[index][3]) {
Serial.print("Playing song ");
Serial.println(index);
mp3_command(CMD_PLAY_W_INDEX, index); // Play mp3
}
}
rfid.PICC_HaltA(); // halt PICC
rfid.PCD_StopCrypto1(); // stop encryption on PCD
}
}
}
void mp3_command(int8_t command, int16_t dat) {
int8_t frame[8] = { 0 };
frame[0] = 0x7e; // starting byte
frame[1] = 0xff; // version
frame[2] = 0x06; // The number of bytes of the command without starting byte and ending byte
frame[3] = command; //
frame[4] = 0x00; // 0x00 = no feedback, 0x01 = feedback
frame[5] = (int8_t)(dat >> 8); // data high byte
frame[6] = (int8_t)(dat); // data low byte
frame[7] = 0xef; // ending byte
for (uint8_t i = 0; i < 8; i++) {
mp3.write(frame[i]);
}
}
Passos Rápidos
Para começar com o ESP8266 no Arduino IDE, siga estes passos:
- Confira o tutorial como configurar o ambiente para o ESP8266 no Arduino IDE se esta for a sua primeira vez usando o ESP8266.
- Ligue os componentes como mostrado no diagrama.
- Conecte a placa ESP8266 ao seu computador usando um cabo USB.
- Abra o Arduino IDE no seu computador.
- Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.
- Copie o código acima e abra-o com o Arduino IDE
- Atualize no código acima os UIDs que você obteve no passo de preparação.
- Carregue o código no ESP8266
- Encoste uma Tag RFID no módulo RFID-RC522, uma por uma
- Ouça o som do MP3 Player
- Se tudo funcionar bem, cada cartão RFID estará associado a uma música.
- Você pode marcar o nome da música em cada cartão RFID.
