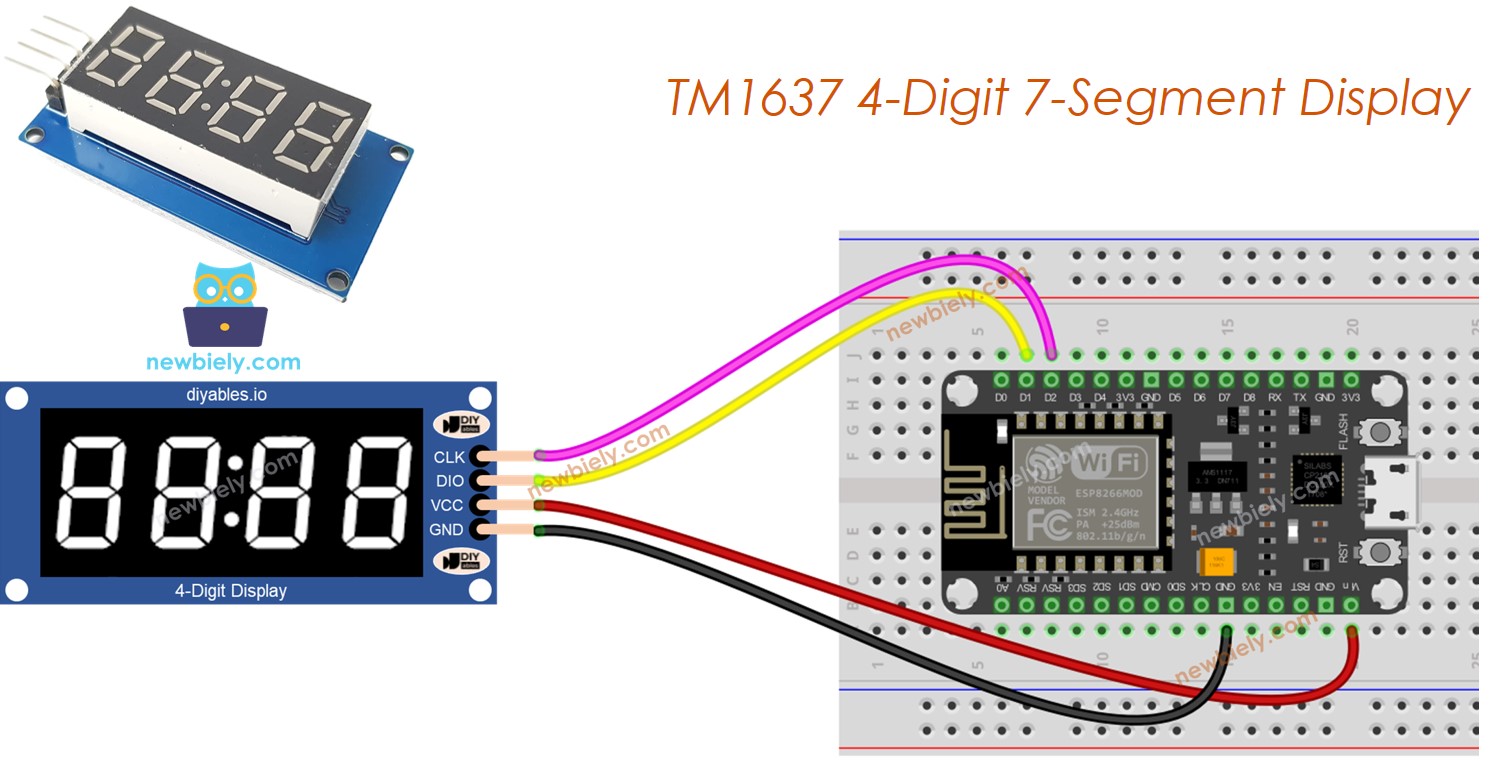

ESP8266 - Display de 7 Segmentos e 4 Dígitos com TM1637
Vamos colocar seu ESP8266 para funcionar com um display de 7 segmentos e 4 dígitos TM1637. O ESP8266 é um microcontrolador Wi-Fi compacto e acessível - perfeito para projetos IoT leves que precisam de uma saída numérica simples.
Veja o que vamos abordar:
- Ligar o módulo TM1637 ao ESP8266.
- Exibir inteiros, textos e temperatura.
- Mostrar a hora no formato HH:MM com os dois pontos piscando.
- Definir dígitos individuais e controlar o brilho.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Conhecendo o Módulo Display TM1637
O TM1637 é um CI driver dedicado para displays LED de 7 segmentos. Ele se comunica com o microcontrolador por um link serial de 2 fios (CLK e DIO) e cuida de toda a multiplexação dos LEDs internamente. Depois que você envia os dados ao TM1637, o display continua mostrando esses dados até você alterá-los.
O que o módulo oferece:
- 4 dígitos, cada um com 7 segmentos mais ponto decimal
- Separador de dois pontos entre o dígito 1 e o 2
- 8 níveis de brilho, controláveis por software
- Funciona com 3.3V - perfeito para o nível lógico do ESP8266
- Não precisa de atualização contínua
| Função | Pino |
|---|---|
| CLK | Sinal de clock |
| DIO | Dados de E/S |
| VCC | 3.3V ou 5V |
| GND | Terra |
Conecte CLK e DIO a quaisquer pinos GPIO disponíveis no ESP8266. Evite GPIO0, GPIO2 e GPIO15, pois eles afetam o modo de boot.

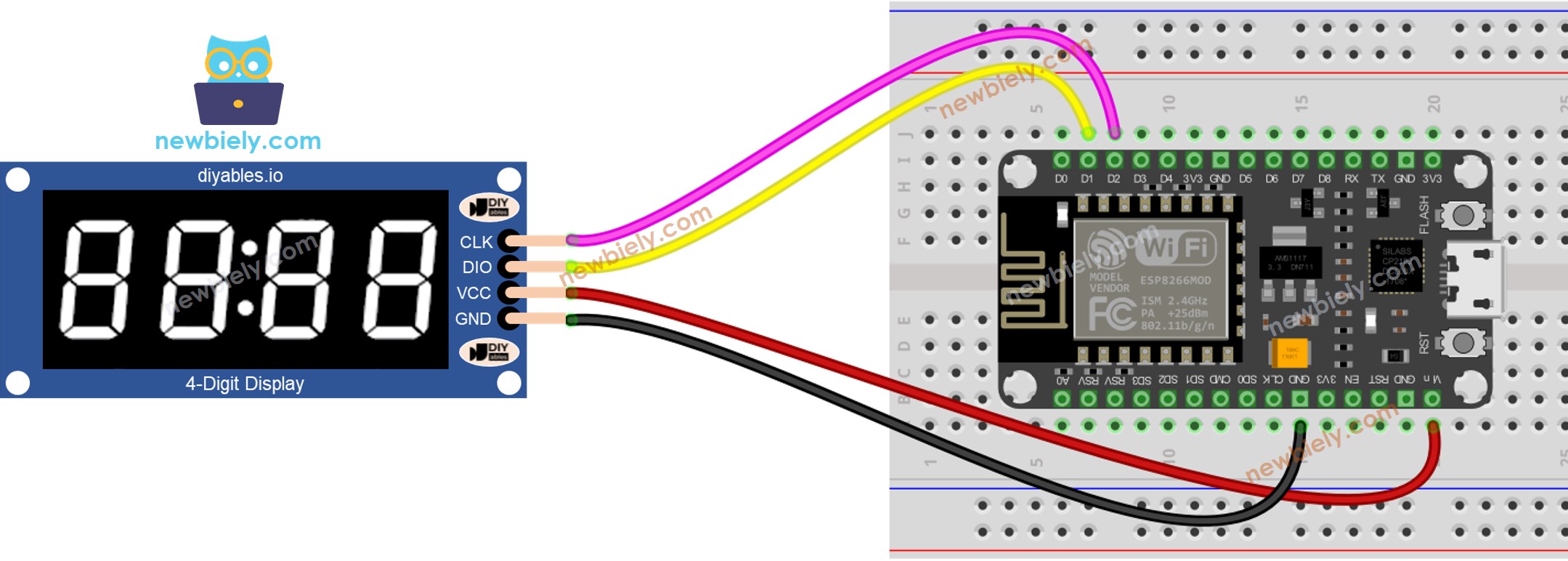

Diagrama de Ligação
Conecte o TM1637 ao ESP8266 NodeMCU:
- CLK ao D2
- DIO ao D1
- VCC ao 3.3V
- GND ao GND
This image is created using Fritzing. Click to enlarge image
Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.

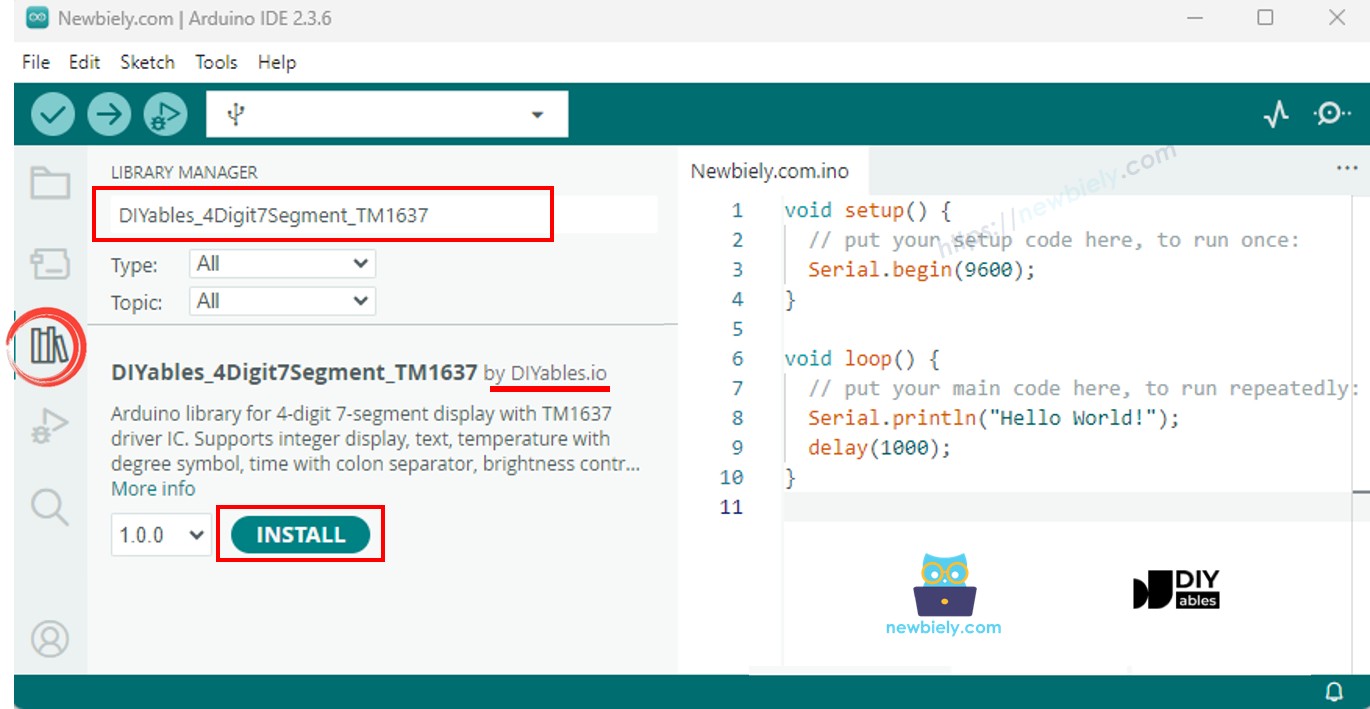

Adicionando a Biblioteca
- Conecte o ESP8266 ao seu computador com um cabo USB.
- Abra a Arduino IDE. Selecione NodeMCU 1.0 (ESP-12E Module) como placa e escolha a porta correta.
- Vá até a seção Libraries à esquerda.
- Procure por "DIYables_4Digit7Segment_TM1637" e encontre a biblioteca da DIYables.
- Toque em Install.
A biblioteca já vem com tudo o que precisa - sem dependências extras.
Código de Início Rápido
O sketch mais curto para ver resultados:
#include <DIYables_4Digit7Segment_TM1637.h>
#define CLK_PIN D2
#define DIO_PIN D1
DIYables_4Digit7Segment_TM1637 display(CLK_PIN, DIO_PIN);
void setup() {
display.begin();
display.print(1234);
}
void loop() {
}
Crie o display com os números dos GPIO para CLK e DIO, chame begin() e comece a exibir dados imediatamente.
Experimente - Exibição de Inteiros
Exibe uma série de inteiros, incluindo números negativos e valores preenchidos com zeros.
/*
* Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com
* Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp8266/esp8266-tm1637-4-digit-7-segment-display
*/
/*
* DIYables_4Digit7Segment_TM1637 - Integer Example
*
* Displays various integer values on a 4-digit 7-segment display
* with TM1637 driver, including zero-padded numbers.
*
* Tutorial: https://diyables.io/products/4-digit-7-segment-display-led-tm1637-with-colon
*
* TESTED HARDWARE:
* - Arduino Uno R3
* - Arduino Uno R4 WiFi
* - Arduino Uno R4 Minima
* - Arduino Mega
* - Arduino Due
* - Arduino Giga
* - DIYables STEM V3: https://diyables.io/stem-v3
* - DIYables STEM V4 IoT: https://diyables.io/stem-v4-iot
* - DIYables STEM V4B IoT: https://diyables.io/stem-v4b-iot
* - DIYables STEM V4B Edu: https://diyables.io/stem-v4-edu
* - DIYables MEGA2560 R3: https://diyables.io/atmega2560-board
* - DIYables Nano R3: https://diyables.io/nano-board
* - DIYables ESP32 Board: https://diyables.io/esp32-board
* - DIYables ESP32 S3, Uno-form factor: https://diyables.io/esp32-s3-uno
* - It is expected to work with other boards
*/
#include <DIYables_4Digit7Segment_TM1637.h>
// Pin configuration - change to match your wiring
#define CLK_PIN D2
#define DIO_PIN D1
DIYables_4Digit7Segment_TM1637 display(CLK_PIN, DIO_PIN);
void setup() {
Serial.begin(9600);
display.begin();
Serial.println("TM1637 Integer Example");
}
void loop() {
// Display various integers
int numbers[] = {0, 42, 1234, -5, -123, 9999};
int count = sizeof(numbers) / sizeof(numbers[0]);
for (int i = 0; i < count; i++) {
display.print(numbers[i]);
Serial.print("Displaying: ");
Serial.println(numbers[i]);
delay(2000);
}
// Display with zero padding
display.print(42, true); // Shows "0042"
Serial.println("Displaying: 0042 (zero-padded)");
delay(2000);
}
Execute o Código
- Ligue o módulo TM1637 ao ESP8266 como descrito acima.
- Conecte o ESP8266 ao seu computador via USB.
- Na Arduino IDE, escolha a placa e a porta, cole o código e pressione Upload.
- Abra o Serial Monitor para conferir a saída.
O display percorre 0, 42, 1234, -5, -123, 9999 e depois "0042" preenchido com zeros.
Métodos Úteis
| Método | Finalidade | Como Chamar |
|---|---|---|
| print(int) | Mostrar um inteiro | display.print(1234) |
| print(int, true) | Mostrar com zeros à esquerda | display.print(42, true) |
| clear() | Limpar o display | display.clear() |
Experimente - Texto e Temperatura
Mostra textos e a temperatura formatada com o símbolo de grau.
/*
* Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com
* Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp8266/esp8266-tm1637-4-digit-7-segment-display
*/
/*
* DIYables_4Digit7Segment_TM1637 - TextAndDegree Example
*
* Displays text strings, special characters, and temperature
* on a 4-digit 7-segment display with TM1637 driver.
*
* Tutorial: https://diyables.io/products/4-digit-7-segment-display-led-tm1637-with-colon
*
* TESTED HARDWARE:
* - Arduino Uno R3
* - Arduino Uno R4 WiFi
* - Arduino Uno R4 Minima
* - Arduino Mega
* - Arduino Due
* - Arduino Giga
* - DIYables STEM V3: https://diyables.io/stem-v3
* - DIYables STEM V4 IoT: https://diyables.io/stem-v4-iot
* - DIYables STEM V4B IoT: https://diyables.io/stem-v4b-iot
* - DIYables STEM V4B Edu: https://diyables.io/stem-v4-edu
* - DIYables MEGA2560 R3: https://diyables.io/atmega2560-board
* - DIYables Nano R3: https://diyables.io/nano-board
* - DIYables ESP32 Board: https://diyables.io/esp32-board
* - DIYables ESP32 S3, Uno-form factor: https://diyables.io/esp32-s3-uno
* - It is expected to work with other boards
*/
#include <DIYables_4Digit7Segment_TM1637.h>
// Pin configuration - change to match your wiring
#define CLK_PIN D2
#define DIO_PIN D1
DIYables_4Digit7Segment_TM1637 display(CLK_PIN, DIO_PIN);
void setup() {
Serial.begin(9600);
display.begin();
Serial.println("TM1637 Text and Degree Example");
}
void loop() {
// Display text strings
const char* texts[] = {"HELP", "Hi", "COOL", "done"};
for (int i = 0; i < 4; i++) {
display.print(texts[i]);
Serial.print("Displaying: ");
Serial.println(texts[i]);
delay(2000);
}
// Display temperature with degree symbol
display.printTemperature(25, 'C'); // Shows "25°C"
Serial.println("Displaying: 25 degrees C");
delay(2000);
display.printTemperature(72, 'F'); // Shows "72°F"
Serial.println("Displaying: 72 degrees F");
delay(2000);
// Display string with degree constant
char buf[5];
buf[0] = '2';
buf[1] = '5';
buf[2] = DIYables_4Digit7Segment_TM1637::DEGREE;
buf[3] = 'C';
buf[4] = '\0';
display.print(buf); // Same as printTemperature(25, 'C')
Serial.println("Displaying: 25 degrees C (via print)");
delay(2000);
}
Execute o Código
- Ligue e faça o upload. Abra o Serial Monitor.
Mostra "HELP", "Hi", "COOL", "done", depois "25°C" e "72°F".
Métodos Úteis
| Método | Finalidade | Como Chamar |
|---|---|---|
| print(const char*) | Exibir texto | display.print("HELP") |
| printTemperature(int, char) | Mostrar temperatura | display.printTemperature(25, 'C') |
| DEGREE | Caractere de grau | display.DEGREE |
Experimente - Hora com Dois Pontos
Mostra a hora no formato HH:MM com os dois pontos piscando a cada 500ms.
/*
* Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com
* Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp8266/esp8266-tm1637-4-digit-7-segment-display
*/
/*
* DIYables_4Digit7Segment_TM1637 - Time Example
*
* Displays time in HH:MM format with blinking colon separator
* on a 4-digit 7-segment display with TM1637 driver.
*
* Tutorial: https://diyables.io/products/4-digit-7-segment-display-led-tm1637-with-colon
*
* TESTED HARDWARE:
* - Arduino Uno R3
* - Arduino Uno R4 WiFi
* - Arduino Uno R4 Minima
* - Arduino Mega
* - Arduino Due
* - Arduino Giga
* - DIYables STEM V3: https://diyables.io/stem-v3
* - DIYables STEM V4 IoT: https://diyables.io/stem-v4-iot
* - DIYables STEM V4B IoT: https://diyables.io/stem-v4b-iot
* - DIYables STEM V4B Edu: https://diyables.io/stem-v4-edu
* - DIYables MEGA2560 R3: https://diyables.io/atmega2560-board
* - DIYables Nano R3: https://diyables.io/nano-board
* - DIYables ESP32 Board: https://diyables.io/esp32-board
* - DIYables ESP32 S3, Uno-form factor: https://diyables.io/esp32-s3-uno
* - It is expected to work with other boards
*/
#include <DIYables_4Digit7Segment_TM1637.h>
// Pin configuration - change to match your wiring
#define CLK_PIN D2
#define DIO_PIN D1
DIYables_4Digit7Segment_TM1637 display(CLK_PIN, DIO_PIN);
int hours = 12;
int minutes = 30;
bool colonOn = true;
void setup() {
Serial.begin(9600);
display.begin();
Serial.println("TM1637 Time Example");
Serial.println("Displaying 12:30 with blinking colon");
}
void loop() {
display.printTime(hours, minutes, colonOn);
delay(500); // Toggle colon every 500ms for blinking effect
colonOn = !colonOn;
}
Execute o Código
- Faça o upload e veja "12:30" com os dois pontos piscando.
Métodos Úteis
| Método | Finalidade | Como Chamar | |
|---|---|---|---|
| printTime(int, int) | Exibir HH | MM | display.printTime(12, 30) |
| printTime(int, int, bool) | Controlar os dois pontos | display.printTime(12, 30, false) |
Experimente - Efeito de Piscar
Faz o display piscar usando off() e on(), preservando o conteúdo.
/*
* Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com
* Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp8266/esp8266-tm1637-4-digit-7-segment-display
*/
/*
* DIYables_4Digit7Segment_TM1637 - Blink Example
*
* Blinks integer and text on a 4-digit 7-segment display
* using off() and on() to toggle the display.
*
* Tutorial: https://diyables.io/products/4-digit-7-segment-display-led-tm1637-with-colon
*
* TESTED HARDWARE:
* - Arduino Uno R3
* - Arduino Uno R4 WiFi
* - Arduino Uno R4 Minima
* - Arduino Mega
* - Arduino Due
* - Arduino Giga
* - DIYables STEM V3: https://diyables.io/stem-v3
* - DIYables STEM V4 IoT: https://diyables.io/stem-v4-iot
* - DIYables STEM V4B IoT: https://diyables.io/stem-v4b-iot
* - DIYables STEM V4B Edu: https://diyables.io/stem-v4-edu
* - DIYables MEGA2560 R3: https://diyables.io/atmega2560-board
* - DIYables Nano R3: https://diyables.io/nano-board
* - DIYables ESP32 Board: https://diyables.io/esp32-board
* - DIYables ESP32 S3, Uno-form factor: https://diyables.io/esp32-s3-uno
* - It is expected to work with other boards
*/
#include <DIYables_4Digit7Segment_TM1637.h>
// Pin configuration - change to match your wiring
#define CLK_PIN D2
#define DIO_PIN D1
DIYables_4Digit7Segment_TM1637 display(CLK_PIN, DIO_PIN);
void setup() {
Serial.begin(9600);
display.begin();
Serial.println("TM1637 Blink Example");
}
void loop() {
// Blink an integer
display.print(1234);
Serial.println("Blinking: 1234");
for (int i = 0; i < 5; i++) {
display.off();
delay(300);
display.on();
delay(300);
}
delay(1000);
// Blink text
display.print("HELP");
Serial.println("Blinking: HELP");
for (int i = 0; i < 5; i++) {
display.off();
delay(300);
display.on();
delay(300);
}
delay(1000);
}
Execute o Código
- Faça o upload e observe "1234" piscando, depois "HELP" piscando.
Métodos Úteis
| Método | Finalidade | Como Chamar |
|---|---|---|
| off() | Desligar o display | display.off() |
| on() | Ligar o display | display.on() |
| setBrightness(int) | Definir o brilho 0-7 | display.setBrightness(4) |
Experimente - Dígitos Individuais
Define cada dígito de forma independente com números, caracteres e os dois pontos.
/*
* Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com
* Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp8266/esp8266-tm1637-4-digit-7-segment-display
*/
/*
* DIYables_4Digit7Segment_TM1637 - IndividualDigits Example
*
* Sets individual digits, characters, and colon on a 4-digit
* 7-segment display with TM1637 driver.
*
* Tutorial: https://diyables.io/products/4-digit-7-segment-display-led-tm1637-with-colon
*
* TESTED HARDWARE:
* - Arduino Uno R3
* - Arduino Uno R4 WiFi
* - Arduino Uno R4 Minima
* - Arduino Mega
* - Arduino Due
* - Arduino Giga
* - DIYables STEM V3: https://diyables.io/stem-v3
* - DIYables STEM V4 IoT: https://diyables.io/stem-v4-iot
* - DIYables STEM V4B IoT: https://diyables.io/stem-v4b-iot
* - DIYables STEM V4B Edu: https://diyables.io/stem-v4-edu
* - DIYables MEGA2560 R3: https://diyables.io/atmega2560-board
* - DIYables Nano R3: https://diyables.io/nano-board
* - DIYables ESP32 Board: https://diyables.io/esp32-board
* - DIYables ESP32 S3, Uno-form factor: https://diyables.io/esp32-s3-uno
* - It is expected to work with other boards
*/
#include <DIYables_4Digit7Segment_TM1637.h>
// Pin configuration - change to match your wiring
#define CLK_PIN D2
#define DIO_PIN D1
DIYables_4Digit7Segment_TM1637 display(CLK_PIN, DIO_PIN);
void setup() {
Serial.begin(9600);
display.begin();
Serial.println("TM1637 Individual Digits Example");
}
void loop() {
// Set individual numbers on each digit position
display.clear();
display.setNumber(0, 1);
display.setNumber(1, 2);
display.setNumber(2, 3);
display.setNumber(3, 4);
Serial.println("Displaying: 1234");
delay(2000);
// Turn colon on
display.setColon(true);
Serial.println("Displaying: 12:34");
delay(2000);
// Turn colon off
display.setColon(false);
Serial.println("Displaying: 1234");
delay(2000);
// Set individual characters
display.clear();
display.setChar(0, 'H');
display.setChar(1, 'E');
display.setChar(2, 'L');
display.setChar(3, 'P');
Serial.println("Displaying: HELP");
delay(2000);
// Mix characters and numbers with colon
display.clear();
display.setChar(0, 'A');
display.setNumber(1, 3);
display.setChar(2, 'b');
display.setNumber(3, 7);
display.setColon(true);
Serial.println("Displaying: A3:b7");
delay(2000);
// Blinking colon effect
display.clear();
display.setNumber(0, 1);
display.setNumber(1, 2);
display.setNumber(2, 3);
display.setNumber(3, 0);
Serial.println("Blinking colon: 12:30");
for (int i = 0; i < 5; i++) {
display.setColon(true);
delay(500);
display.setColon(false);
delay(500);
}
delay(1000);
}
Execute o Código
- Faça o upload e veja as combinações de dígitos mudarem.
Métodos Úteis
| Método | Finalidade | Como Chamar |
|---|---|---|
| setNumber(int, int) | Definir o dígito 0-9 | display.setNumber(0, 1) |
| setChar(int, char) | Definir o caractere | display.setChar(0, 'H') |
| setColon(bool) | Controlar os dois pontos | display.setColon(true) |
| setSegments(int, uint8_t) | Segmentos brutos | display.setSegments(0, 0x76) |
Se Algo Não Estiver Funcionando
- Display em branco: Verifique novamente os quatro fios. Confirme que os números dos GPIO de CLK e DIO coincidem entre o código e a ligação física.
- Saída errada: CLK e DIO podem estar trocados. Troque os dois fios de sinal.
- Display fraco: Chame setBrightness(7) para o brilho máximo.
- Falha no upload: Algumas placas ESP8266 exigem que você pressione FLASH durante o upload. Verifique também se a placa e a porta corretas estão selecionadas.
Dica: O ESP8266 tem poucos pinos GPIO. Confira se nenhum dos pinos que você está usando entra em conflito com os modos de boot (GPIO0, GPIO2, GPIO15).
Suporte de Plataformas
A biblioteca usa apenas APIs padrão do Arduino e funciona em todas as plataformas compatíveis com Arduino, incluindo o ESP8266.
