ESP8266 - Teclado - Relé
Este tutorial ensina você a usar um ESP8266 e um teclado para controlar um relé. Quando o usuário digita a senha correta no teclado, o ESP8266 ativa o relé.
O tutorial também fornece o código ESP8266 que ativa um relé por um determinado tempo e depois o desativa sem usar a função delay(). O código ESP8266 também aceita várias senhas.
Ao conectar um relé a uma Trava Eletromagnética, uma Trava Solenoide, um Atuador Linear, um Elemento de Aquecimento, uma Bomba ou um Ventilador ... Podemos então usar um teclado para controlá-los.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Teclado e o Relé
Se você não conhece o teclado e o relé (incluindo pinagem, funcionamento, programação etc.), os tutoriais a seguir podem ajudar:
- Tutorial ESP8266 - Teclado
- Tutorial ESP8266 - Relé

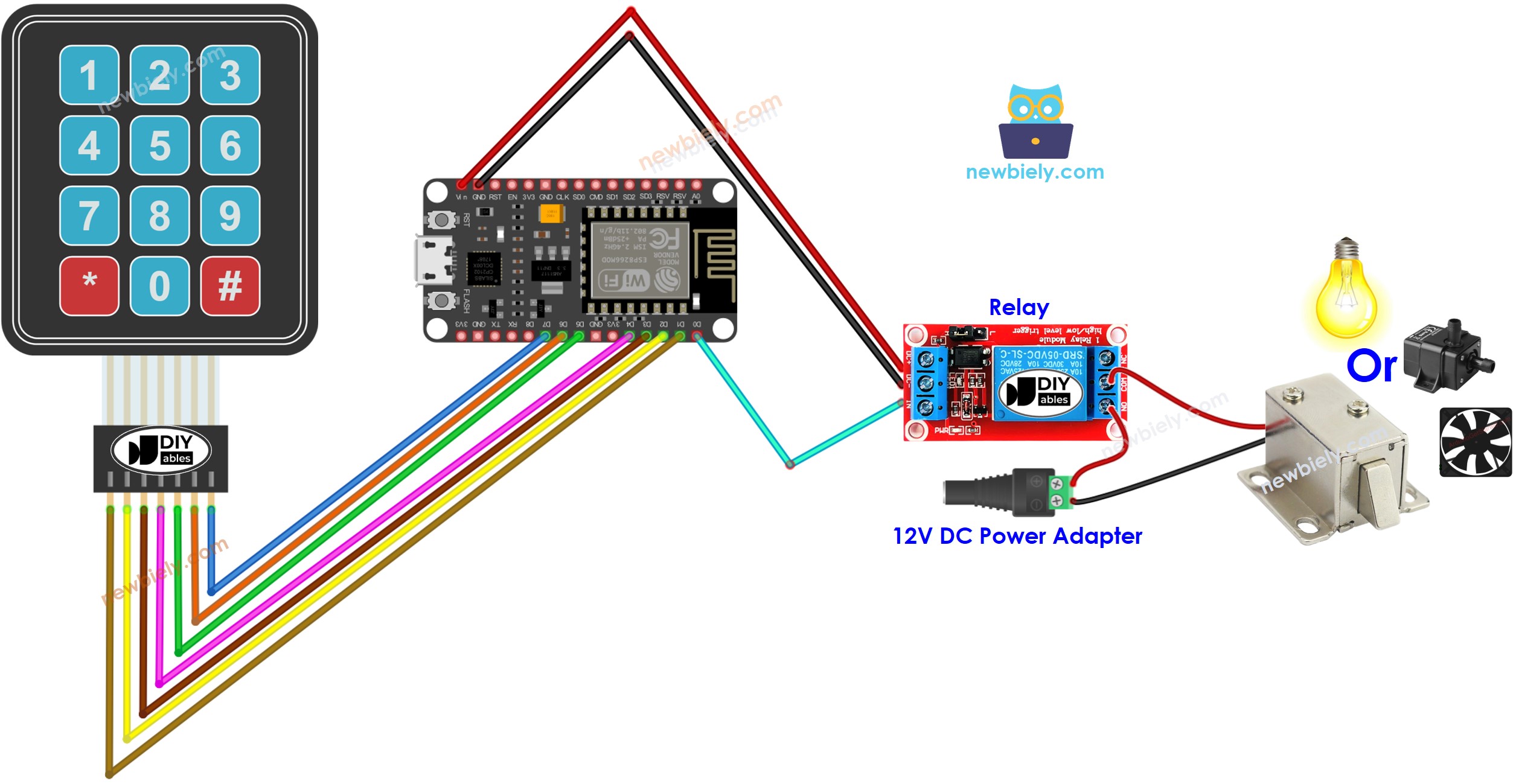

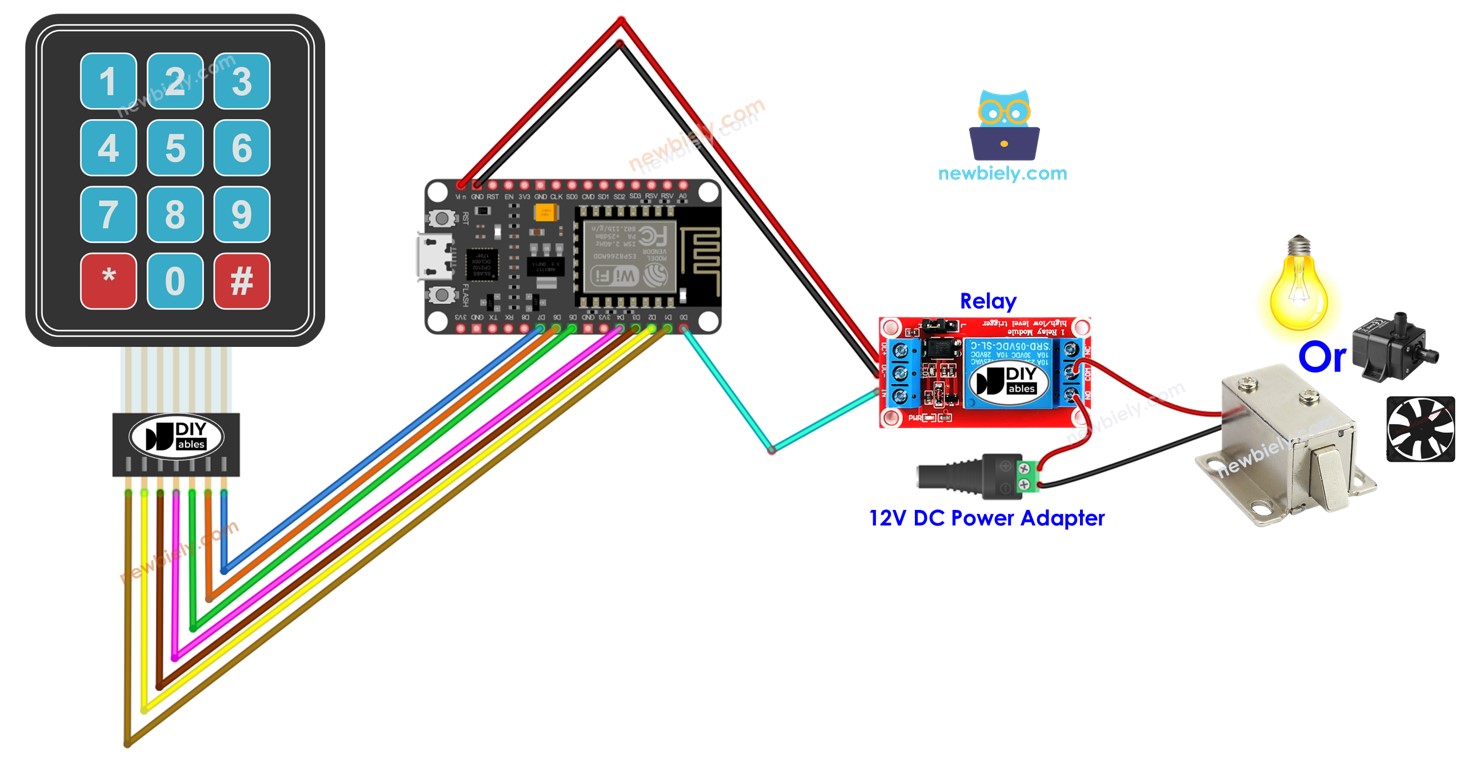

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.
Código ESP8266 - ligar o relé se a senha estiver correta
Se a senha estiver correta, o código a seguir ativará um relé.
/*
* Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com
* Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp8266/esp8266-keypad-relay
*/
#include <Keypad.h>
#define RELAY_PIN D0 // The ESP8266 pin connected to the IN pin of relay
#define ROW_NUM 4 // 4 rows
#define COLUMN_NUM 3 // 3 columns
char key_layout[ROW_NUM][COLUMN_NUM] = {
{'1','2','3'},
{'4','5','6'},
{'7','8','9'},
{'*','0','#'}
};
byte pin_rows[ROW_NUM] = {D1, D2, D3, D4}; // The ESP8266 pins connect to the row pins
byte pin_column[COLUMN_NUM] = {D5, D6, D7}; // The ESP8266 pins connect to the column pins
Keypad keypad = Keypad( makeKeymap(key_layout), pin_rows, pin_column, ROW_NUM, COLUMN_NUM );
const String password_1 = "ABC1234"; // change your password here
const String password_2 = "5642B"; // change your password here
const String password_3 = "9765"; // change your password here
String input_password;
void setup() {
Serial.begin(9600);
input_password.reserve(32); // maximum password size is 32, change if needed
pinMode(RELAY_PIN, OUTPUT); // initialize pin as an output.
digitalWrite(RELAY_PIN, LOW);
}
void loop() {
char key = keypad.getKey();
if (key) {
Serial.println(key);
if (key == '*') {
input_password = ""; // reset the input password
} else if (key == '#') {
if (input_password == password_1 || input_password == password_2 || input_password == password_3) {
Serial.println("The correct password! Turning ON relay");
digitalWrite(RELAY_PIN, HIGH);
} else {
Serial.println("The incorrect password! try again");
}
input_password = ""; // reset the input password
} else {
input_password += key; // append new character to input password string
}
}
}
Passos Rápidos
Para começar com o ESP8266 no Arduino IDE, siga estes passos:
- Confira o tutorial como configurar o ambiente para o ESP8266 no Arduino IDE se esta for a sua primeira vez usando o ESP8266.
- Ligue os componentes como mostrado no diagrama.
- Conecte a placa ESP8266 ao seu computador usando um cabo USB.
- Abra o Arduino IDE no seu computador.
- Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.
- Conecte um cabo USB ao ESP8266 e ao PC.
- Abra o Arduino IDE e selecione a placa e a porta apropriadas.
- Clique no ícone Libraries na barra lateral esquerda do Arduino IDE.
- Pesquise por “keypad” e localize a biblioteca de teclado criada por Mark Stanley e Alexander Brevig.
- Em seguida, pressione o botão Install para adicionar a biblioteca de teclado.

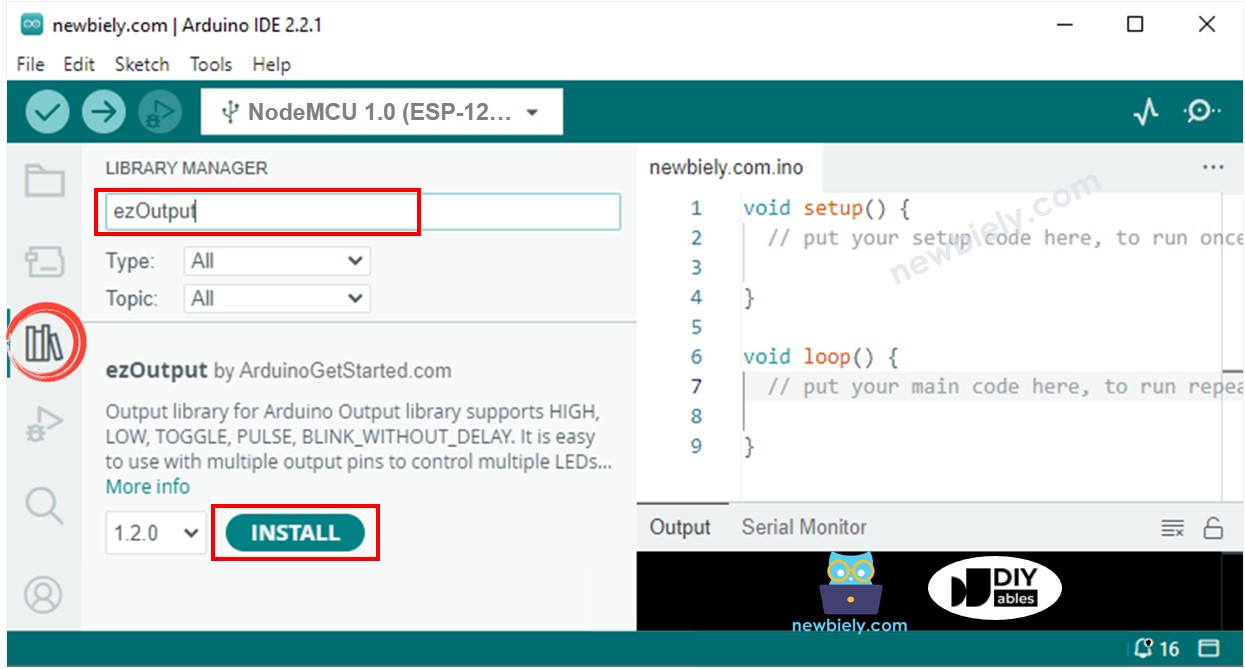

- Procure por “ezOutput” e localize a biblioteca ezOutput da ArduinoGetStarted.
- Pressione o botão Install para instalar a biblioteca ezOutput.
- Copie o código e abra-o no Arduino IDE.
- Clique no botão Upload no Arduino IDE para enviar o código ao ESP8266.
- Digite 1234 e depois pressione #.
- Em seguida, digite 9765 e pressione #.
- Confira o Serial Monitor para ver a saída e o estado do relé.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')
New Line
9600 baud
The incorrect password! try again
The correct password! Turning ON relay
Explicação do Código
As senhas autorizadas são pré-definidas no código ESP8266. Uma string é usada para armazenar a senha digitada pelo usuário, chamada de input string. No teclado, duas teclas (* e #) são usadas para fins especiais: apagar a senha e finalizar a senha. Quando uma tecla do teclado é pressionada:
- Se a tecla pressionada não for uma das duas teclas especiais, ela é adicionada à input string.
- Se a tecla pressionada for *, a input string é apagada. Isso pode ser usado para iniciar ou reiniciar a digitação da senha.
- Se a tecla pressionada for #:
- O ESP8266 verifica se a input string corresponde a uma das senhas pré-definidas; se corresponder, o relé é ligado.
- Independentemente de a senha estar correta ou não, a input string é apagada para a próxima entrada.
Código ESP8266 - ligar um relé por um período de tempo se a senha estiver correta
Se a senha estiver correta, o relé é ligado por 5 segundos. Depois disso, o relé é desligado.
/*
* Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com
* Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp8266/esp8266-keypad-relay
*/
#include <Keypad.h>
#include <ezOutput.h>
#define RELAY_PIN D0 // The ESP8266 pin connected to the IN pin of relay
#define ROW_NUM 4 // 4 rows
#define COLUMN_NUM 3 // 3 columns
char key_layout[ROW_NUM][COLUMN_NUM] = {
{'1','2','3'},
{'4','5','6'},
{'7','8','9'},
{'*','0','#'}
};
byte pin_rows[ROW_NUM] = {D1, D2, D3, D4}; // The ESP8266 pins connect to the row pins
byte pin_column[COLUMN_NUM] = {D5, D6, D7}; // The ESP8266 pins connect to the column pins
Keypad keypad = Keypad( makeKeymap(key_layout), pin_rows, pin_column, ROW_NUM, COLUMN_NUM );
ezOutput relay(RELAY_PIN);
const String password_1 = "ABC1234"; // change your password here
const String password_2 = "5642B"; // change your password here
const String password_3 = "9765"; // change your password here
String input_password;
void setup() {
Serial.begin(9600);
input_password.reserve(32); // maximum password size is 32, change if needed
relay.low();
}
void loop() {
relay.loop(); // MUST call the loop() function first
char key = keypad.getKey();
if (key) {
Serial.println(key);
if (key == '*') {
input_password = ""; // reset the input password
} else if (key == '#') {
if (input_password == password_1 || input_password == password_2 || input_password == password_3) {
Serial.println("The correct password! Turning ON relay");
relay.low(); // set low before making a high pulse
relay.pulse(RELAY_ON_TIME); // turn on relay in RELAY_ON_TIME duration and then turn off
} else {
Serial.println("The incorrect password! try again");
}
input_password = ""; // reset the input password
} else {
input_password += key; // append new character to input password string
}
}
}
