ESP8266 - Chave de Fim de Curso do Motor de Passo
Este tutorial ensina como usar o ESP8266 para controlar um motor de passo por meio de uma chave de fim de curso e de um driver L298N. Especificamente, vamos abordar:
- Como programar o ESP8266 para parar o motor de passo quando uma chave de fim de curso é tocada.
- Como programar o ESP8266 para mudar a direção do motor de passo quando uma chave de fim de curso é tocada.
- Como programar o ESP8266 para mudar a direção do motor de passo por meio de duas chaves de fim de curso instaladas em posições opostas.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Motor de Passo e a Chave de Fim de Curso
Se você não está familiarizado com o motor de passo e a chave de fim de curso (incluindo pinagem, funcionamento, programação etc.), os tutoriais a seguir podem dar mais informações:
- Tutorial ESP8266 - Chave de Fim de Curso
- Tutorial ESP8266 - Motor de Passo
Diagrama de Ligação
Este tutorial traz o diagrama de ligação para dois casos: Um motor de passo + uma chave de fim de curso, Um motor de passo + duas chaves de fim de curso.

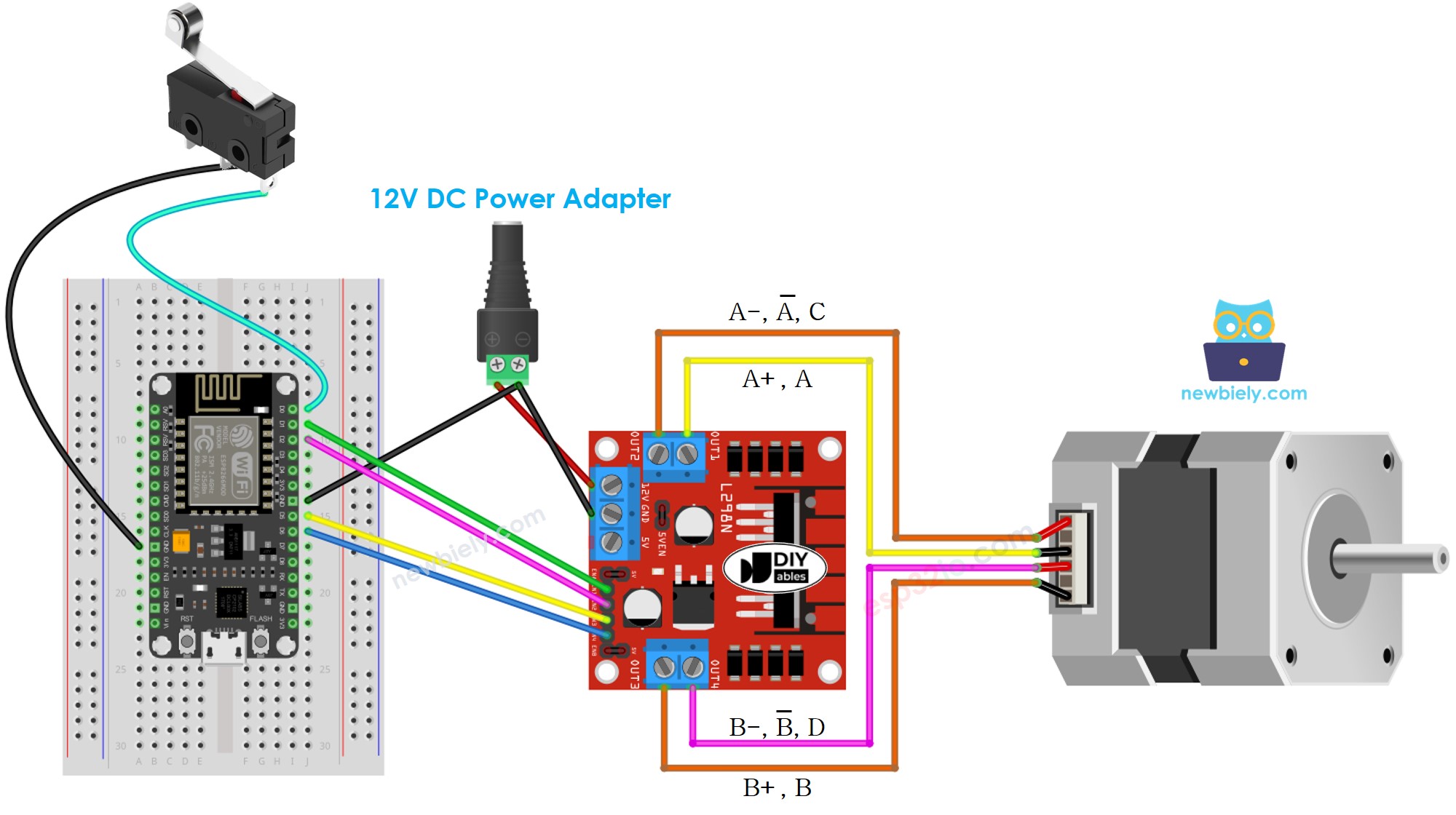

- Diagrama de Ligação entre o ESP8266, o motor de passo e, e uma chave de fim de curso.
This image is created using Fritzing. Click to enlarge image
Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.

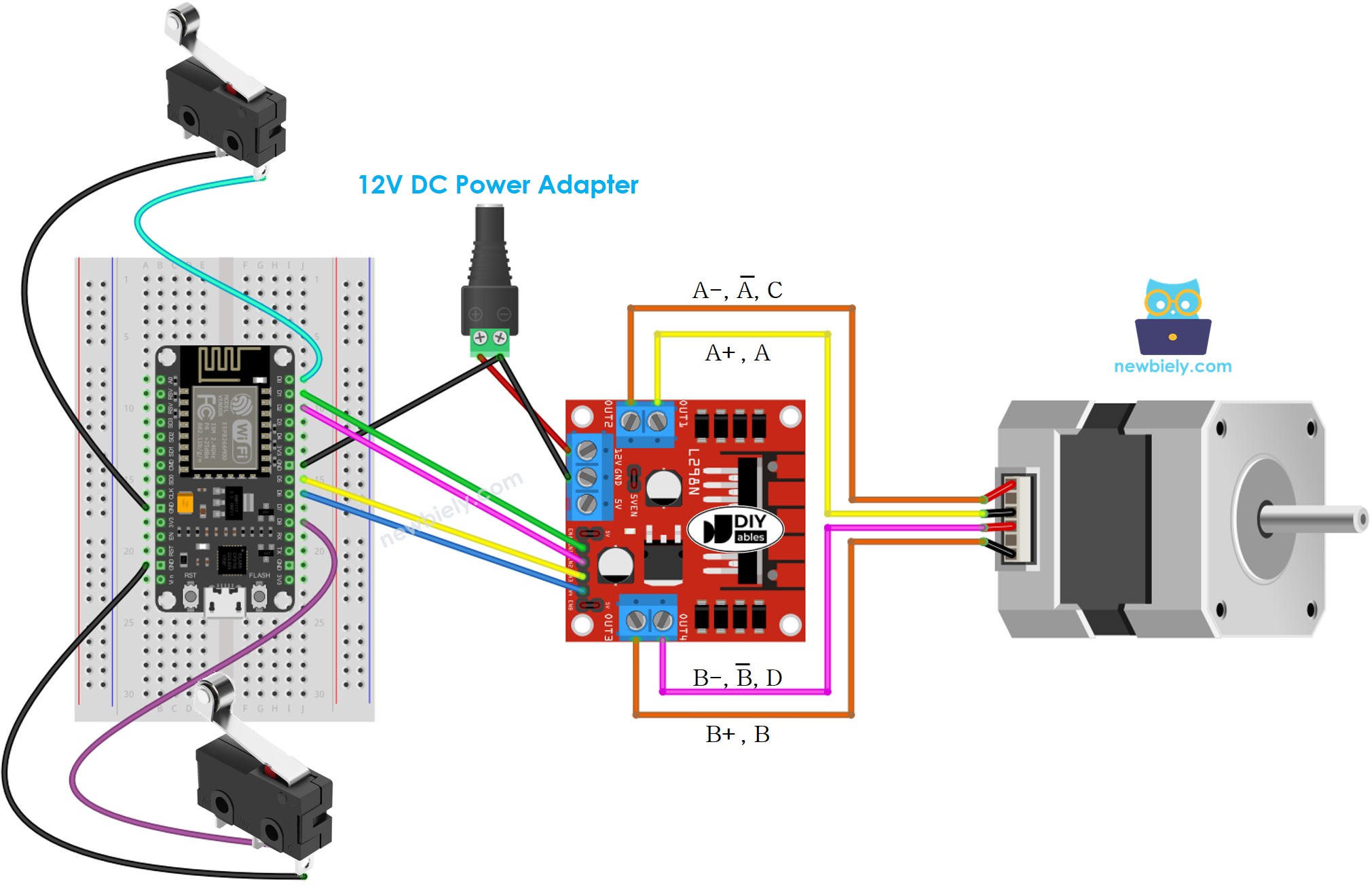

- Diagrama de Ligação entre o ESP8266, o motor de passo e, e duas chaves de fim de curso.
This image is created using Fritzing. Click to enlarge image
※ Nota:
A ligação entre o motor de passo e o L298N pode variar dependendo do tipo de motor de passo. Por isso, é importante dar uma olhada neste tutorial ESP8266 - Motor de Passo para entender como fazer a conexão.
Código ESP8266 - Parar o Motor de Passo com uma Chave de Fim de Curso
Existem vários métodos para parar um motor de passo:
- Chamar a função stepper.stop(): Isso não causa uma parada instantânea, mas sim gradual
- Omitir a chamada da função stepper.run(): Isso resulta em uma parada imediata do motor de passo
O código abaixo faz o motor de passo girar continuamente até que uma chave de fim de curso seja acionada, e então ele para imediatamente.
/*
* Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com
* Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp8266/esp8266-stepper-motor-limit-switch
*/
#include <ezButton.h>
#include <AccelStepper.h>
#define MAX_POSITION 0x7FFFFFFF // maximum of position we can set (long type)
ezButton limit_switch(D0); // create ezButton object that attach to the ESP8266 pin D0
AccelStepper stepper(AccelStepper::FULL4WIRE, D1, D2, D5, D6);
bool is_stopped = false;
void setup() {
Serial.begin(9600);
limit_switch.setDebounceTime(50); // set debounce time to 50 milliseconds
stepper.setMaxSpeed(500.0); // set the maximum speed
stepper.setAcceleration(50.0); // set acceleration
stepper.setSpeed(100); // set initial speed
stepper.setCurrentPosition(0); // set position
stepper.moveTo(MAX_POSITION);
}
void loop() {
limit_switch.loop(); // MUST call the loop() function first
if (limit_switch.isPressed()) {
Serial.println(F("The limit switch: TOUCHED"));
is_stopped = true;
}
if (is_stopped == false) {
// without this part, the move will stop after reaching maximum position
if (stepper.distanceToGo() == 0) { // if motor moved to the maximum position
stepper.setCurrentPosition(0); // reset position to 0
stepper.moveTo(MAX_POSITION); // move the motor to maximum position again
}
stepper.run(); // MUST be called in loop() function
} else {
// If the stepper.run() function is not invoked, the motor stops immediately
// NOTE: invoking the stepper.stop() does NOT stop the motor immediately.
Serial.println(F("The stepper motor is STOPPED"));
}
}
Passos Rápidos
Para começar com o ESP8266 no Arduino IDE, siga estes passos:
- Confira o tutorial como configurar o ambiente para o ESP8266 no Arduino IDE se esta for a sua primeira vez usando o ESP8266.
- Ligue os componentes como mostrado no diagrama.
- Conecte a placa ESP8266 ao seu computador usando um cabo USB.
- Abra o Arduino IDE no seu computador.
- Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.
- Conecte um cabo USB ao ESP8266 e ao PC.
- Abra o Arduino IDE, selecione a placa e a porta apropriadas.
- Clique no ícone Libraries na barra esquerda do Arduino IDE.
- Pesquise por “ezButton” e localize a biblioteca de botão fornecida por ArduinoGetStarted.com.
- Pressione o botão Install para instalar a biblioteca ezButton.
- Procure por “AccelStepper” e localize a biblioteca AccelStepper criada por Mike McCauley.
- Pressione o botão Install para adicionar a biblioteca AccelStepper.
- Copie o código e abra-o com o Arduino IDE.
- Clique no botão Upload para transferir o código para o ESP8266.
- Se a ligação estiver correta, o motor vai girar no sentido horário.
- Toque na chave de fim de curso e o motor vai parar na hora.
- O resultado que aparece no Serial Monitor deve ser parecido com este.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')
New Line
9600 baud
The limit switch: TOUCHED
The stepper motor is STOPPED
The stepper motor is STOPPED
The stepper motor is STOPPED
The stepper motor is STOPPED
Explicação do Código
Confira a explicação linha por linha contida nos comentários do código-fonte!
Código ESP8266 - Mudar a Direção do Motor de Passo com uma Chave de Fim de Curso
O código abaixo faz um motor de passo girar continuamente, e ele inverte sua direção quando uma chave de fim de curso é tocada.
/*
* Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com
* Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp8266/esp8266-stepper-motor-limit-switch
*/
#include <ezButton.h>
#include <AccelStepper.h>
#define DIRECTION_CCW -1
#define DIRECTION_CW 1
#define MAX_POSITION 0x7FFFFFFF // maximum of position we can set (long type)
ezButton limit_switch(D0); // create ezButton object that attach to the ESP8266 pin D0
AccelStepper stepper(AccelStepper::FULL4WIRE, D1, D2, D5, D6);
int direction = DIRECTION_CW;
long target_pos = 0;
void setup() {
Serial.begin(9600);
limit_switch.setDebounceTime(50); // set debounce time to 50 milliseconds
stepper.setMaxSpeed(500.0); // set the maximum speed
stepper.setAcceleration(50.0); // set acceleration
stepper.setSpeed(100); // set initial speed
stepper.setCurrentPosition(0); // set position
target_pos = direction * MAX_POSITION;
stepper.moveTo(target_pos);
}
void loop() {
limit_switch.loop(); // MUST call the loop() function first
if (limit_switch.isPressed()) {
Serial.println(F("The limit switch: TOUCHED"));
direction *= -1; // change direction
Serial.print(F("The direction -> "));
if (direction == DIRECTION_CW)
Serial.println(F("CLOCKWISE"));
else
Serial.println(F("ANTI-CLOCKWISE"));
target_pos = direction * MAX_POSITION;
stepper.setCurrentPosition(0); // set position
stepper.moveTo(target_pos);
}
// without this part, the move will stop after reaching maximum position
if (stepper.distanceToGo() == 0) { // if motor moved to the maximum position
stepper.setCurrentPosition(0); // reset position to 0
stepper.moveTo(target_pos); // move the motor to maximum position again
}
stepper.run(); // MUST be called in loop() function
}
Passos Rápidos
Para começar com o ESP8266 no Arduino IDE, siga estes passos:
- Confira o tutorial como configurar o ambiente para o ESP8266 no Arduino IDE se esta for a sua primeira vez usando o ESP8266.
- Ligue os componentes como mostrado no diagrama.
- Conecte a placa ESP8266 ao seu computador usando um cabo USB.
- Abra o Arduino IDE no seu computador.
- Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.
- Copie o código e abra-o com o Arduino IDE.
- Clique no botão Upload para enviar o código ao ESP8266.
- Se a ligação estiver correta, o motor vai girar no sentido horário.
- Quando você tocar na chave de fim de curso, a rotação do motor de passo será invertida para o sentido anti-horário.
- Tocar na chave de fim de curso novamente fará o motor de passo girar no sentido horário outra vez.
- A saída no Serial Monitor deve ser parecida com esta.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')
New Line
9600 baud
The limit switch: TOUCHED
The direction -> ANTI-CLOCKWISE
The limit switch: TOUCHED
The direction -> CLOCKWISE
Código ESP8266 - Mudar a Direção do Motor de Passo com duas Chaves de Fim de Curso
O código abaixo faz um motor de passo girar continuamente, e ele inverte sua direção quando qualquer uma de duas chaves de fim de curso é tocada.
/*
* Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com
* Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp8266/esp8266-stepper-motor-limit-switch
*/
#include <ezButton.h>
#include <AccelStepper.h>
#define DIRECTION_CCW -1
#define DIRECTION_CW 1
#define STATE_CHANGE_DIR 1
#define STATE_MOVE 2
#define STATE_MOVING 3
#define MAX_POSITION 0x7FFFFFFF // maximum of position we can set (long type)
ezButton limit_switch_1(D0); // create ezButton object that attach to the ESP8266 pin D0
ezButton limit_switch_2(D8); // create ezButton object that attach to the ESP8266 pin D8
AccelStepper stepper(AccelStepper::FULL4WIRE, D1, D2, D5, D6);
int stepper_state = STATE_MOVE;
int direction = DIRECTION_CW;
long target_pos = 0;
void setup() {
Serial.begin(9600);
limit_switch_1.setDebounceTime(50); // set debounce time to 50 milliseconds
limit_switch_2.setDebounceTime(50); // set debounce time to 50 milliseconds
stepper.setMaxSpeed(500.0); // set the maximum speed
stepper.setAcceleration(50.0); // set acceleration
stepper.setSpeed(100); // set initial speed
stepper.setCurrentPosition(0); // set position
}
void loop() {
limit_switch_1.loop(); // MUST call the loop() function first
limit_switch_2.loop(); // MUST call the loop() function first
if (limit_switch_1.isPressed()) {
stepper_state = STATE_CHANGE_DIR;
Serial.println(F("The limit switch 1: TOUCHED"));
}
if (limit_switch_2.isPressed()) {
stepper_state = STATE_CHANGE_DIR;
Serial.println(F("The limit switch 2: TOUCHED"));
}
switch (stepper_state) {
case STATE_CHANGE_DIR:
direction *= -1; // change direction
Serial.print(F("The direction -> "));
if (direction == DIRECTION_CW)
Serial.println(F("CLOCKWISE"));
else
Serial.println(F("ANTI-CLOCKWISE"));
stepper_state = STATE_MOVE; // after changing direction, go to the next state to move the motor
break;
case STATE_MOVE:
target_pos = direction * MAX_POSITION;
stepper.setCurrentPosition(0); // set position
stepper.moveTo(target_pos);
stepper_state = STATE_MOVING; // after moving, go to the next state to keep the motor moving infinity
break;
case STATE_MOVING: // without this state, the move will stop after reaching maximum position
if (stepper.distanceToGo() == 0) { // if motor moved to the maximum position
stepper.setCurrentPosition(0); // reset position to 0
stepper.moveTo(target_pos); // move the motor to maximum position again
}
break;
}
stepper.run(); // MUST be called in loop() function
}
Passos Rápidos
- Ligue os componentes como mostrado no diagrama.
- Conecte a placa ESP8266 ao seu computador usando um cabo USB.
- Abra o Arduino IDE no seu computador.
- Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.
- Copie o código e abra-o com o Arduino IDE.
- Clique no botão Upload na IDE para carregar o código no ESP8266.
- Se a ligação estiver correta, o motor deve girar no sentido horário.
- Quando você tocar na chave de fim de curso 1, a direção do motor de passo deve mudar para anti-horário.
- Tocar na chave de fim de curso 2 deve fazer o motor inverter a direção novamente, desta vez para horário.
- O resultado exibido no Serial Monitor deve ser parecido com o seguinte.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')
New Line
9600 baud
The limit switch 1: TOUCHED
The direction -> ANTI-CLOCKWISE
The limit switch 2: TOUCHED
The direction -> CLOCKWISE
