ESP8266 - Proteja Seus Pertences: Detecte Furtos e Envie Alertas por E-mail
Este guia vai ensinar como usar um ESP8266 e um sensor de força para manter seus itens seguros. Vamos mostrar como criar um sistema que envia a você um alerta por e-mail se alguém tentar roubar seus pertences. Você vai aprender a preparar o ESP8266, conectar o sensor de força e configurá-lo para enviar e-mails pelo Gmail. Vamos fornecer instruções passo a passo e explicar como esse sistema pode ser útil em situações da vida real.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Sensor de Força e o Gmail
Oferecemos guias claros sobre Sensores de Força e Gmail. Cada tutorial inclui instruções completas sobre como montar o hardware, como ele funciona e como ligar os fios ao ESP8266, com os passos de programação. Para mais detalhes, siga estes links.
- Tutorial ESP8266 - Force Sensor
- Tutorial ESP8266 - Gmail
Como o sistema de detecção de furto funciona
Quando você coloca um item sobre o sensor de força, ele mede o peso. O dispositivo ESP8266 registra esse peso. Se o item for retirado, o peso muda. O ESP8266 detecta essa mudança de peso e envia um e-mail para avisar você de que o seu item foi movido.
Diagrama de Ligação entre o Sensor de Força e o ESP8266
This image is created using Fritzing. Click to enlarge image
Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.
Código ESP8266
/*
* Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com
* Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp8266/esp8266-secure-your-belongings-detect-theft-and-send-email-alerts
*/
#include <ESP8266WiFi.h>
#include <ESP_Mail_Client.h>
#define WIFI_SSID "YOUR_WIFI_SSID" // CHANGE IT
#define WIFI_PASSWORD "YOUR_WIFI_PASSWORD" // CHANGE IT
// the sender email credentials
#define SENDER_EMAIL "xxxxxx@gmail.com" // CHANGE IT
#define SENDER_PASSWORD "xxxx xxxx xxxx xxxx" // CHANGE IT to your Google App password
#define RECIPIENT_EMAIL "xxxxxx@gmail.com" // CHANGE IT
#define SMTP_HOST "smtp.gmail.com"
#define SMTP_PORT 587
#define FORCE_SENSOR_PIN A0 // ESP8266 pin A0 connected to the FSR with 10K pull-down resistor
#define THRESHOLD 100 // may need to callibrate this value
SMTPSession smtp;
void setup() {
Serial.begin(9600);
WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
Serial.print("Connecting to Wi-Fi");
while (WiFi.status() != WL_CONNECTED) {
Serial.print(".");
delay(300);
}
Serial.println();
Serial.print("Connected with IP: ");
Serial.println(WiFi.localIP());
Serial.println();
pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // set ESP8266 pin to input pull-up mode
door_state = digitalRead(DOOR_SENSOR_PIN); // read state
}
void loop() {
int forceValue = analogRead(FORCE_SENSOR_PIN);
if (forceValue < THRESHOLD) {
Serial.println("Alert! Someone has stolen your stuff!");
String subject = "Email Notification from ESP8266";
String textMsg = "This is an email sent from ESP8266.\n";
textMsg += "Alert! Someone has stolen your stuff!";
gmail_send(subject, textMsg);
}
}
void gmail_send(String subject, String textMsg) {
// set the network reconnection option
MailClient.networkReconnect(true);
smtp.debug(1);
smtp.callback(smtpCallback);
Session_Config config;
// set the session config
config.server.host_name = SMTP_HOST;
config.server.port = SMTP_PORT;
config.login.email = SENDER_EMAIL;
config.login.password = SENDER_PASSWORD;
config.login.user_domain = F("127.0.0.1");
config.time.ntp_server = F("pool.ntp.org,time.nist.gov");
config.time.gmt_offset = 3;
config.time.day_light_offset = 0;
// declare the message class
SMTP_Message message;
// set the message headers
message.sender.name = F("ESP8266");
message.sender.email = SENDER_EMAIL;
message.subject = subject;
message.addRecipient(F("To Whom It May Concern"), RECIPIENT_EMAIL);
message.text.content = textMsg;
message.text.transfer_encoding = "base64";
message.text.charSet = F("utf-8");
message.priority = esp_mail_smtp_priority::esp_mail_smtp_priority_low;
// set the custom message header
message.addHeader(F("Message-ID: <abcde.fghij@gmail.com>"));
// connect to the server
if (!smtp.connect(&config)) {
Serial.printf("Connection error, Status Code: %d, Error Code: %d, Reason: %s\n", smtp.statusCode(), smtp.errorCode(), smtp.errorReason().c_str());
return;
}
if (!smtp.isLoggedIn()) {
Serial.println("Not yet logged in.");
} else {
if (smtp.isAuthenticated())
Serial.println("Successfully logged in.");
else
Serial.println("Connected with no Auth.");
}
// start sending Email and close the session
if (!MailClient.sendMail(&smtp, &message))
Serial.printf("Error, Status Code: %d, Error Code: %d, Reason: %s\n", smtp.statusCode(), smtp.errorCode(), smtp.errorReason().c_str());
}
// callback function to get the Email sending status
void smtpCallback(SMTP_Status status) {
// print the current status
Serial.println(status.info());
// print the sending result
if (status.success()) {
Serial.println("----------------");
Serial.printf("Email sent success: %d\n", status.completedCount());
Serial.printf("Email sent failed: %d\n", status.failedCount());
Serial.println("----------------\n");
for (size_t i = 0; i < smtp.sendingResult.size(); i++) {
// get the result item
SMTP_Result result = smtp.sendingResult.getItem(i);
Serial.printf("Message No: %d\n", i + 1);
Serial.printf("Status: %s\n", result.completed ? "success" : "failed");
Serial.printf("Date/Time: %s\n", MailClient.Time.getDateTimeString(result.timestamp, "%B %d, %Y %H:%M:%S").c_str());
Serial.printf("Recipient: %s\n", result.recipients.c_str());
Serial.printf("Subject: %s\n", result.subject.c_str());
}
Serial.println("----------------\n");
// free the memory
smtp.sendingResult.clear();
}
}
Passos Rápidos
Para começar com o ESP8266 na Arduino IDE, siga estes passos:
- Confira o tutorial como configurar o ambiente para ESP8266 na Arduino IDE se esta for a sua primeira vez usando o ESP8266.
- Conecte sua placa ESP8266 ao sensor de força como mostrado no diagrama.
- Conecte a placa ESP8266 ao seu computador usando um cabo USB.
- Coloque os itens que você quer proteger sobre o sensor de força.
- Abra a Arduino IDE no seu computador.
- Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e sua respectiva porta COM.
- Clique no ícone Library Manager no lado esquerdo da Arduino IDE para abrir o Gerenciador de Bibliotecas.
- Pesquise por ESP Mail Client e escolha a biblioteca criada por Mobizt.
- Clique no botão Install para instalar a biblioteca ESP Mail Client.
- Copie o código e abra-o no software Arduino IDE.
- Digite o nome e a senha do seu WiFi no código, alterando WIFI_SSID e WIFI_PASSWORD.
- Digite o e-mail e a senha do remetente no código, alterando SENDER_EMAIL e SENDER_PASSWORD.
- Substitua o e-mail do destinatário no código, alterando RECIPIENT_EMAIL. O e-mail do destinatário pode ser o mesmo e-mail do remetente.
※ Nota:
- O endereço de e-mail da pessoa que envia o e-mail deve ser do Gmail.
- A senha do remetente deve ser a Senha de App que você obteve antes.
- O endereço de e-mail da pessoa que recebe o e-mail pode ser de qualquer serviço de e-mail.
- Pressione o botão Upload na Arduino IDE para transferir o código ao ESP8266.
- Abra o Serial Monitor.
- Retire o seu item do sensor de força.
- Confira os resultados no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')
New Line
9600 baud
Alert! Someone has stolen your stuff!
#### Email sent successfully
> C: Email sent successfully
----------------
Message sent success: 1
Message sent failed: 0
----------------
Message No: 1
Status: success
Date/Time: May 27, 2024 04:42:50
Recipient: xxxxxx@gmail.com
Subject: Email Notification from ESP8266
----------------

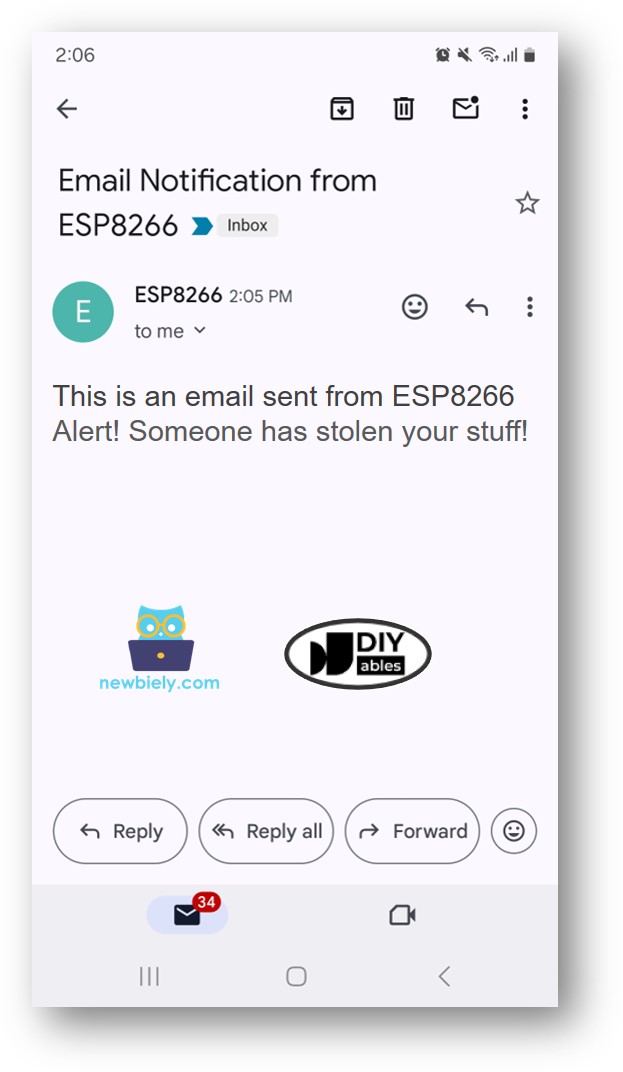

- Confira a caixa de entrada do seu e-mail. Você vai encontrar um e-mail como este:
