ESP8266 - LED - Piscar Sem Delay
Vamos imaginar que o ESP8266 tem duas tarefas a cumprir: piscar um LED e monitorar o estado de um botão que pode ser pressionado a qualquer momento. Se usarmos a função delay() (como explicado em um tutorial anterior), o ESP8266 pode perder alguns acionamentos do botão. Em outras palavras, o ESP8266 não conseguiria executar completamente a segunda tarefa.
Este tutorial ensina como fazer o ESP8266 piscar um LED e monitorar o estado de um botão sem perder nenhum dos acionamentos.
Vamos ver três exemplos e comparar as diferenças entre eles:
- ESP8266 piscando um LED com a função delay()
- ESP8266 piscando um LED com a função millis()
- ESP8266 piscando um LED com a biblioteca ezLED
Este método não se limita a piscar um LED e verificar o estado do botão. Em geral, ele permite que o ESP8266 realize várias tarefas simultaneamente sem que uma bloqueie a outra.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.
Sobre o LED e o Botão
Se você não conhece o LED e o botão (pinagem, funcionamento, programação ...), os tutoriais a seguir podem ajudar:

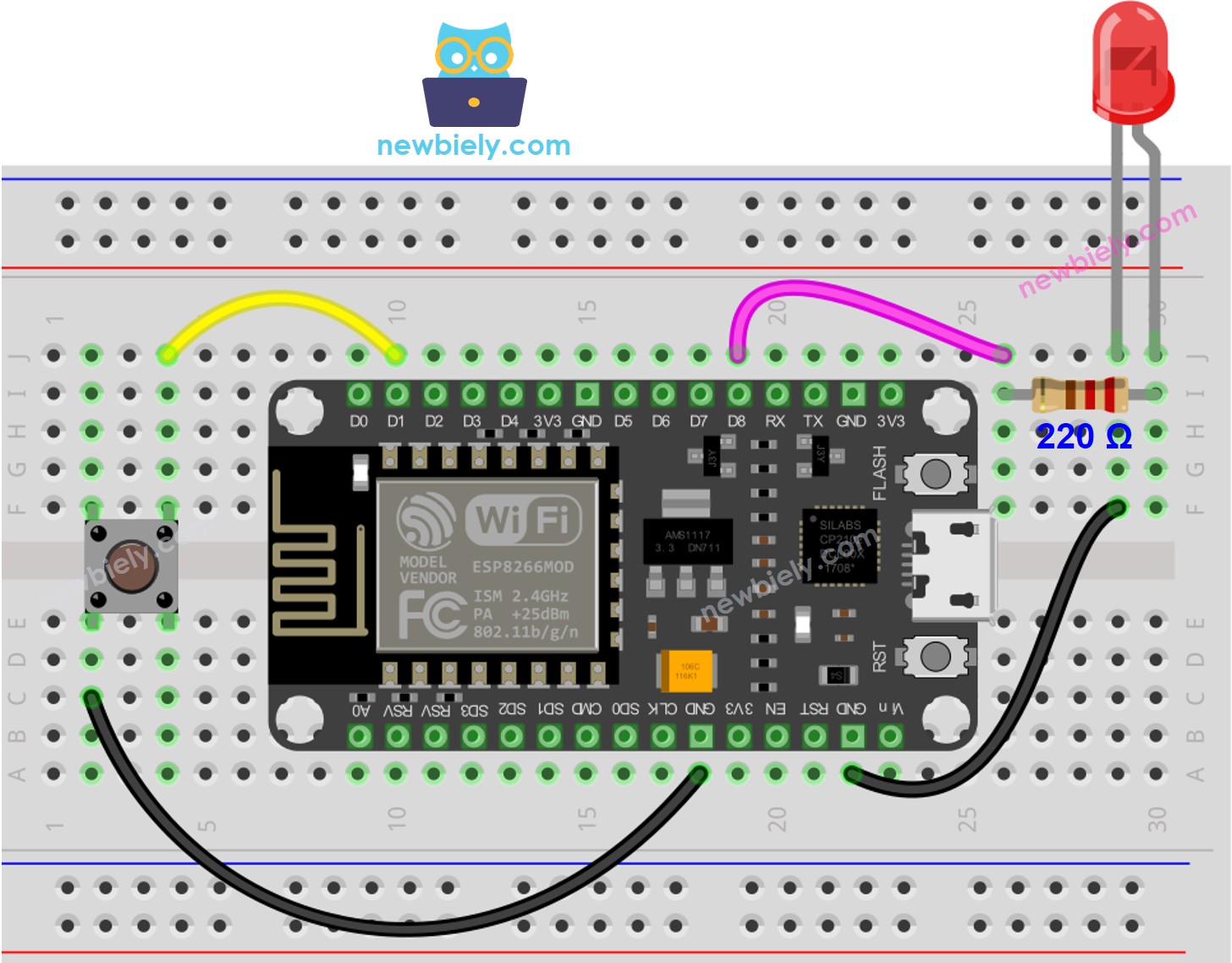

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.
Código ESP8266 - Com Delay
/*
* Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com
* Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp8266/esp8266-led-blink-without-delay
*/
#define BUTTON_PIN D1 // The ESP8266 pin D1 connected to button
#define LED_PIN D7 // The ESP8266 pin D7 connected to led
#define BLINK_INTERVAL 1000 // interval at which to blink LED (milliseconds)
int led_state = LOW; // led_state used to set the LED
int prev_button_state = LOW; // will store last time button was updated
void setup() {
Serial.begin(9600);
// Configure the ESP8266 pin as a digital output pin
pinMode(LED_PIN, OUTPUT);
// Configure the ESP8266 pin as a digital input pin
pinMode(BUTTON_PIN, INPUT);
}
void loop() {
// if the LED is off turn it on and vice-versa:
led_state == (led_state == LOW) ? HIGH : LOW;
// set the LED with the led_state of the variable:
digitalWrite(LED_PIN, led_state);
delay(BLINK_INTERVAL); // If button is pressed during this time, ESP8266 CANNOT detect
int button_state = digitalRead(BUTTON_PIN);
if(button_state != prev_button_state) {
// print out the state of the button:
Serial.println(button_state);
// save the last state of button
prev_button_state = button_state;
}
// DO OTHER WORKS HERE
}
Passos Rápidos
Para começar com o ESP8266 no Arduino IDE, siga estes passos:
- Veja o tutorial como configurar o ambiente para o ESP8266 no Arduino IDE se esta for a primeira vez que você usa o ESP8266.
- Ligue os componentes como mostrado no diagrama.
- Conecte a placa ESP8266 ao seu computador usando um cabo USB.
- Abra o Arduino IDE no seu computador.
- Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.
- Conecte o cabo USB ao ESP8266 e ao PC.
- Abra o Arduino IDE e selecione a placa e a porta corretas.
- Copie o código e abra-o no Arduino IDE.
- Clique no botão Upload do Arduino IDE para compilar e fazer o upload do código para o ESP8266.
- Abra o Serial Monitor.
- Pressione o botão quatro vezes.
- Confira o LED; ele alternará entre ligado e desligado a cada segundo.
- Confira a saída no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')
New Line
9600 baud
1
0
- No Serial Monitor, alguns acionamentos não foram registrados. Isso acontece porque, durante o delay, o ESP8266 não consegue executar nenhuma tarefa. Consequentemente, ele não consegue detectar o evento de pressionamento.
Código ESP8266 - Sem Delay
/*
* Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com
* Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp8266/esp8266-led-blink-without-delay
*/
#define BUTTON_PIN D1 // The ESP8266 pin D1 connected to button
#define LED_PIN D7 // The ESP8266 pin D7 connected to led
#define BLINK_INTERVAL 1000 // interval at which to blink LED (milliseconds)
int led_state = LOW; // led_state used to set the LED
int prev_button_state = LOW; // will store last time button was updated
unsigned long prev_time_ms = 0; // will store last time LED was updated
void setup() {
Serial.begin(9600);
// Configure the ESP8266 pin as a digital output pin
pinMode(LED_PIN, OUTPUT);
// Configure the ESP8266 pin as a digital input pin
pinMode(BUTTON_PIN, INPUT);
}
void loop() {
// check to see if it's time to blink the LED; that is, if the difference
// between the current time and last time you blinked the LED is bigger than
// The interval at which you want to blink the LED.
unsigned long time_ms = millis();
if (time_ms - prev_time_ms >= BLINK_INTERVAL) {
// if the LED is off turn it on and vice-versa:
led_state == (led_state == LOW) ? HIGH : LOW;
// set the LED with the led_state of the variable:
digitalWrite(LED_PIN, led_state);
// save the last time you blinked the LED
prev_time_ms = time_ms;
}
// check button state's change
int button_state = digitalRead(BUTTON_PIN);
if(button_state != prev_button_state) {
// print out the state of the button:
Serial.println(button_state);
// save the last state of button
prev_button_state = button_state;
}
// DO OTHER WORKS HERE
}
Passos Rápidos
- Ligue os componentes como mostrado no diagrama.
- Conecte a placa ESP8266 ao seu computador usando um cabo USB.
- Abra o Arduino IDE no seu computador.
- Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.
- Execute o código e pressione o botão 4 vezes.
- Confira o LED, que alternará entre LIGADO e DESLIGADO em intervalos regulares de um segundo.
- Confira a saída no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')
New Line
9600 baud
1
0
1
0
1
0
1
0
- Todas as ocorrências urgentes foram identificadas.
Explicação do Código
Confira a explicação linha por linha contida nos comentários do código-fonte!
Adicionando Mais Tarefas
O código do ESP8266 abaixo
- Faz dois LEDs piscarem com intervalos diferentes.
- Verifica o estado do botão.
/*
* Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com
* Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp8266/esp8266-led-blink-without-delay
*/
#define BUTTON_PIN D1 // The ESP8266 pin D1 connected to button
#define LED_PIN_1 D6 // The ESP8266 pin D7 connected to led
#define LED_PIN_2 D7 // The ESP8266 pin D7 connected to led
#define BLINK_INTERVAL_1 1000 // interval at which to blink LED 1 (milliseconds)
#define BLINK_INTERVAL_2 500 // interval at which to blink LED 2 (milliseconds)
int led_state_1 = LOW; // led_state used to set the LED 1
int led_state_2 = LOW; // led_state used to set the LED 2
int prev_button_state = LOW; // will store last time button was updated
unsigned long prev_time_ms_1 = 0; // will store last time LED 1 was updated
unsigned long prev_time_ms_2 = 0; // will store last time LED 2 was updated
void setup() {
Serial.begin(9600);
// Configure the ESP8266 pin as a digital output pin
pinMode(LED_PIN_1, OUTPUT);
pinMode(LED_PIN_2, OUTPUT);
// Configure the ESP8266 pin as a digital input pin
pinMode(BUTTON_PIN, INPUT);
}
void loop() {
unsigned long time_ms = millis();
// check to see if it's time to blink the LED 1
if (time_ms - prev_time_ms_1 >= BLINK_INTERVAL_1) {
// if the LED is off turn it on and vice-versa:
led_state_1 == (led_state_1 == LOW) ? HIGH : LOW;
// set the LED with the led_state of the variable:
digitalWrite(LED_PIN_1, led_state_1);
// save the last time you blinked the LED
prev_time_ms_1 = time_ms;
}
// check to see if it's time to blink the LED 2
if (time_ms - prev_time_ms_2 >= BLINK_INTERVAL_2) {
// if the LED is off turn it on and vice-versa:
led_state_2 == (led_state_2 == LOW) ? HIGH : LOW;
// set the LED with the led_state of the variable:
digitalWrite(LED_PIN_2, led_state_2);
// save the last time you blinked the LED
prev_time_ms_1 = time_ms;
}
// check button state's change
int button_state = digitalRead(BUTTON_PIN);
if(button_state != prev_button_state) {
// print out the state of the button:
Serial.println(button_state);
// save the last state of button
prev_button_state = button_state;
}
// DO OTHER WORKS HERE
}
Vídeo
Extensibilidade
Este método permite que o ESP8266 realize várias tarefas simultaneamente, sem que uma tarefa bloqueie a outra. Por exemplo, enviar uma requisição para a Internet e esperar pela resposta, enquanto também pisca LEDs indicadores e monitora o botão de cancelar.
