ESP8266 - Vários Botões
Este tutorial ensina você a programar um ESP8266 para trabalhar com vários botões ao mesmo tempo, sem depender da função delay(). Em detalhes, vamos aprender:
- Como programar o ESP8266 para lidar com vários botões com debounce.
- Como programar o ESP8266 para lidar com vários botões com debounce usando arrays.
Vamos usar três botões como exemplo. Você pode modificá-lo com facilidade para dois botões, quatro botões ou até mais.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Botão
Se você não está familiarizado com botões (pinagem, funcionamento, como programar ...), os tutoriais a seguir podem dar mais informações:
- Tutorial ESP8266 - Botão
- Tutorial ESP8266 - Debounce de Botão

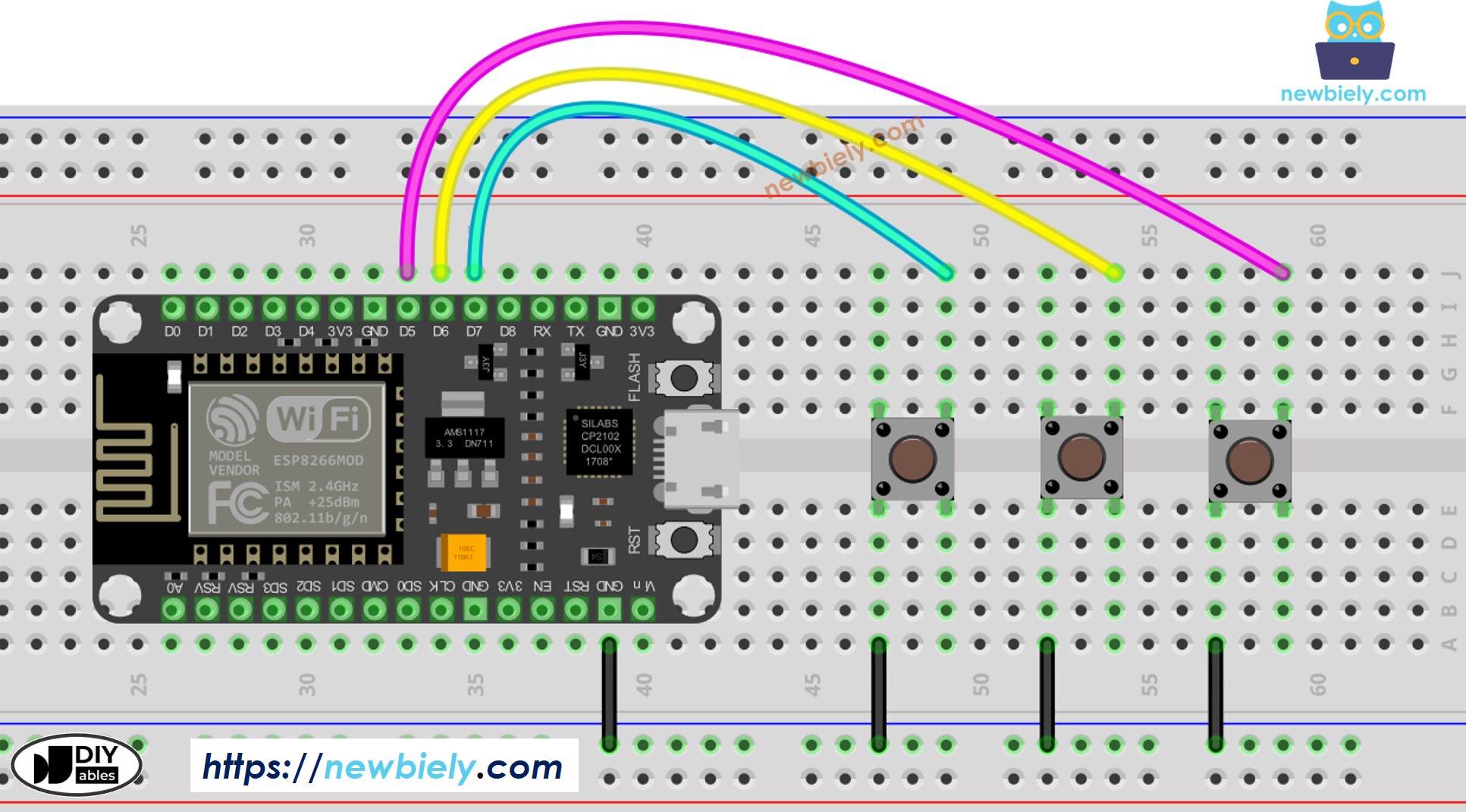

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.
Código ESP8266 - Vários Botões com debounce
Ao usar vários botões, as coisas podem ficar complicadas em certos cenários:
- Aplicações que exigem debounce de botão (veja por que precisamos fazer debounce em botões)
- Aplicações que precisam detectar mudanças de estado (pressionado/solto)
Felizmente, a biblioteca ezButton simplifica esse processo, gerenciando internamente o debounce e os eventos do botão. Isso livra o usuário da tarefa de gerenciar timestamps e variáveis ao usar a biblioteca. Além disso, usar um array de botões pode deixar o código mais claro e curto.
/*
* Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com
* Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp8266/esp8266-multiple-button
*/
#include <ezButton.h>
#define BUTTON_PIN_1 D5 // The ESP8266 pin connected to the button 1
#define BUTTON_PIN_2 D6 // The ESP8266 pin connected to the button 2
#define BUTTON_PIN_3 D7 // The ESP8266 pin connected to the button 3
ezButton button1(BUTTON_PIN_1); // create ezButton object for button 1
ezButton button2(BUTTON_PIN_2); // create ezButton object for button 2
ezButton button3(BUTTON_PIN_3); // create ezButton object for button 3
void setup() {
Serial.begin(9600);
button1.setDebounceTime(100); // set debounce time to 100 milliseconds
button2.setDebounceTime(100); // set debounce time to 100 milliseconds
button3.setDebounceTime(100); // set debounce time to 100 milliseconds
}
void loop() {
button1.loop(); // MUST call the loop() function first
button2.loop(); // MUST call the loop() function first
button3.loop(); // MUST call the loop() function first
// get button state after debounce
int button1_state = button1.getState(); // the state after debounce
int button2_state = button2.getState(); // the state after debounce
int button3_state = button3.getState(); // the state after debounce
/*
Serial.print("The button 1 state: ");
Serial.println(button1_state);
Serial.print("The button 2 state: ");
Serial.println(button2_state);
Serial.print("The button 3 state: ");
Serial.println(button3_state);
*/
if (button1.isPressed())
Serial.println("The button 1 is pressed");
if (button1.isReleased())
Serial.println("The button 1 is released");
if (button2.isPressed())
Serial.println("The button 2 is pressed");
if (button2.isReleased())
Serial.println("The button 2 is released");
if (button3.isPressed())
Serial.println("The button 3 is pressed");
if (button3.isReleased())
Serial.println("The button 3 is released");
}
Passos Rápidos
Para começar com o ESP8266 na Arduino IDE, siga estes passos:
- Veja o tutorial como configurar o ambiente para ESP8266 na Arduino IDE se esta for a sua primeira vez usando o ESP8266.
- Ligue os componentes como mostrado no diagrama.
- Conecte a placa ESP8266 ao seu computador usando um cabo USB.
- Abra a Arduino IDE no seu computador.
- Escolha a placa ESP8266 correta, como (ex.: NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.
- Faça a ligação como na imagem acima.
- Conecte a placa ESP8266 ao seu PC por meio de um cabo USB
- Abra a Arduino IDE no seu PC.
- Selecione a placa ESP8266 certa (ex.: ESP8266 Uno) e a porta COM.
- Clique no ícone Libraries na barra à esquerda da Arduino IDE.
- Pesquise “ezButton”, depois encontre a biblioteca de botão do ArduinoGetStarted
- Clique no botão Install para instalar a biblioteca ezButton.
- Copie o código acima e cole na Arduino IDE.
- Compile e faça o upload do código para a placa ESP8266 clicando no botão Upload na Arduino IDE
- Abra o Serial Monitor na Arduino IDE
- Pressione e solte os botões um por um
8
Serial.println("Hello World!");
Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')
New Line
9600 baud
The button 1 is pressed
The button 1 is released
The button 2 is pressed
The button 2 is released
The button 3 is pressed
The button 3 is released
Código ESP8266 - Vários Botões usando array
Podemos melhorar o código acima usando um array de botões. O código a seguir usa esse array para lidar com os objetos de botão.
/*
* Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com
* Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp8266/esp8266-multiple-button
*/
#include <ezButton.h>
#define BUTTON_NUM 3 // the number of buttons
#define BUTTON_PIN_1 D5 // The ESP8266 pin connected to the button 1
#define BUTTON_PIN_2 D6 // The ESP8266 pin connected to the button 2
#define BUTTON_PIN_3 D7 // The ESP8266 pin connected to the button 3
ezButton buttonArray[] = {
ezButton(BUTTON_PIN_1),
ezButton(BUTTON_PIN_2),
ezButton(BUTTON_PIN_3)
};
void setup() {
Serial.begin(9600);
for (byte i = 0; i < BUTTON_NUM; i++) {
buttonArray[i].setDebounceTime(100); // set debounce time to 100 milliseconds
}
}
void loop() {
for (byte i = 0; i < BUTTON_NUM; i++)
buttonArray[i].loop(); // MUST call the loop() function first
for (byte i = 0; i < BUTTON_NUM; i++) {
// get button state after debounce
int button_state = buttonArray[i].getState(); // the state after debounce
/*
Serial.print("The button ");
Serial.print(i + 1);
Serial.print(": ");
Serial.println(button_state);
*/
if (buttonArray[i].isPressed()) {
Serial.print("The button ");
Serial.print(i + 1);
Serial.println(" is pressed");
}
if (buttonArray[i].isReleased()) {
Serial.print("The button ");
Serial.print(i + 1);
Serial.println(" is released");
}
}
}
