ESP8266 - RS422
Neste guia, vamos mergulhar em como configurar a comunicação RS422 com o ESP8266. Vamos percorrer os seguintes passos de forma completa:
- Conectar o ESP8266 ao módulo TTL para RS422.
- Programar o ESP8266 para receber dados do módulo TTL para RS422.
- Programar o ESP8266 para enviar dados ao módulo TTL para RS422.
- Enviar dados entre o seu PC e o ESP8266 por meio do RS422 nos dois sentidos.
O tutorial também traz as instruções tanto para o Serial de hardware quanto para o SoftwareSerial.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Sobre o Módulo TTL para RS422
Ao usar a comunicação serial no ESP8266 por meio de funções como Serial.print(), Serial.read() e Serial.write(), o ESP8266 transmite dados pelo pino TX e recebe dados pelo pino RX. Esses pinos operam em nível TTL, o que significa que os sinais que eles tratam têm alcance limitado. Assim, para a comunicação serial em distâncias maiores, torna-se necessário converter o sinal TTL para os padrões de sinal RS232, RS485 ou RS422.
Neste tutorial, vamos mergulhar no uso do RS422 (também conhecido como RS-422) com o ESP8266 empregando um módulo TTL para RS422. Este módulo facilita a conversão de sinais TTL em sinais RS422 e vice-versa.

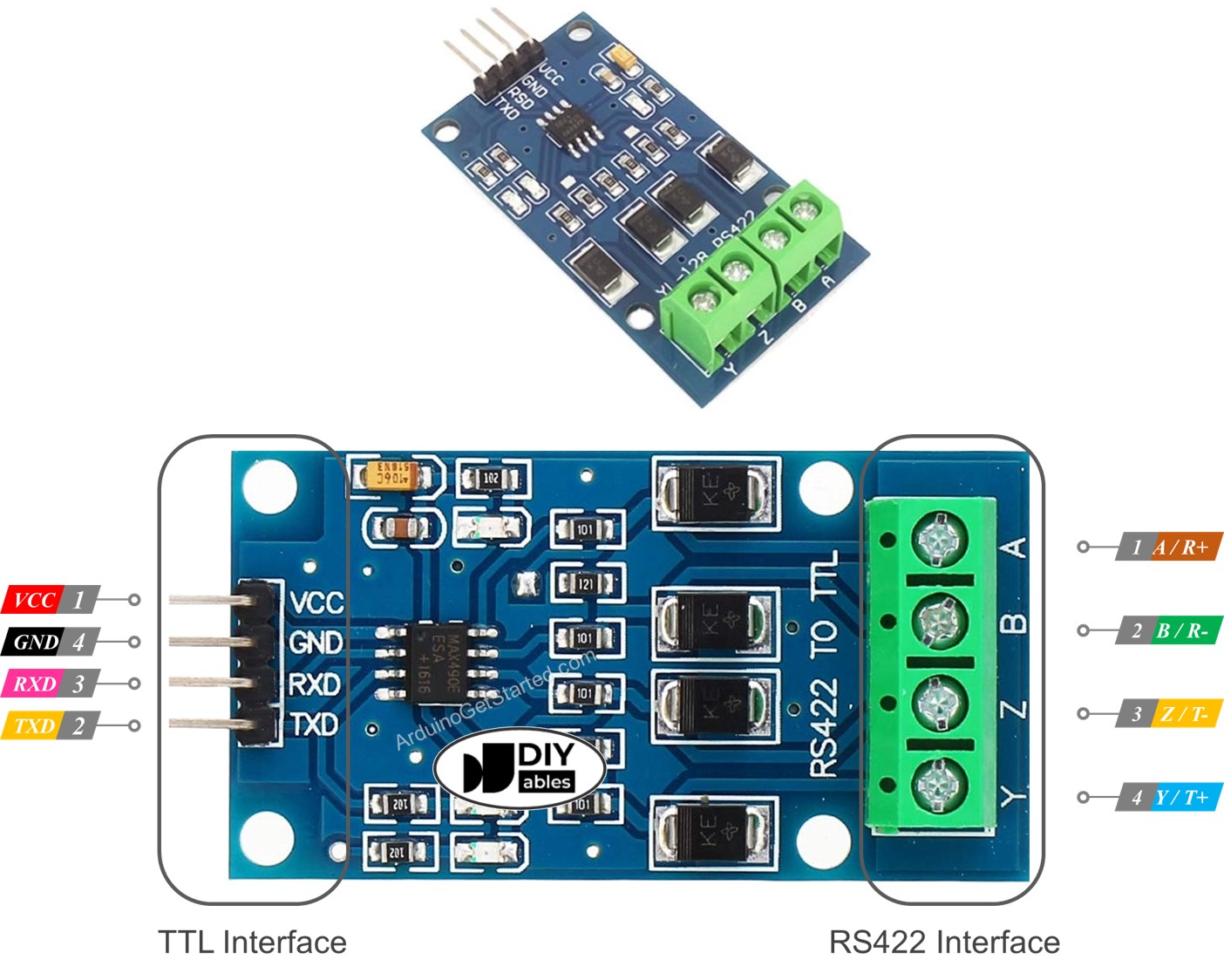

Pinagem
O módulo RS422 para TTL tem duas interfaces:
- A interface TTL (conectada ao ESP8266) inclui 4 pinos
- Pino VCC: pino de alimentação, precisa ser conectado ao VCC (5V ou 3.3V)
- Pino GND: pino de alimentação, precisa ser conectado ao GND (0V)
- Pino RXD: pino de dados, precisa ser conectado a um pino TX do ESP8266
- Pino TXD: pino de dados, precisa ser conectado a um pino RX do ESP8266
- A interface RS422 é composta pelos seguintes pinos:
- Pino A (R+): pino RX+ do módulo, conecte este pino ao pino TX+ (pino T+ ou Y) do outro dispositivo RS422.
- Pino B (R-): pino RX- do módulo, conecte este pino ao pino TX- (pino T- ou Z) do outro dispositivo RS422.
- Pino Y (T+): pino TX+ do módulo, conecte este pino ao pino RX+ (pino R+ ou A) do outro dispositivo RS422.
- Pino Z (T-): pino TX- do módulo, conecte este pino ao pino RX- (pino R- ou B) do outro dispositivo RS422.

Diagrama de Ligação

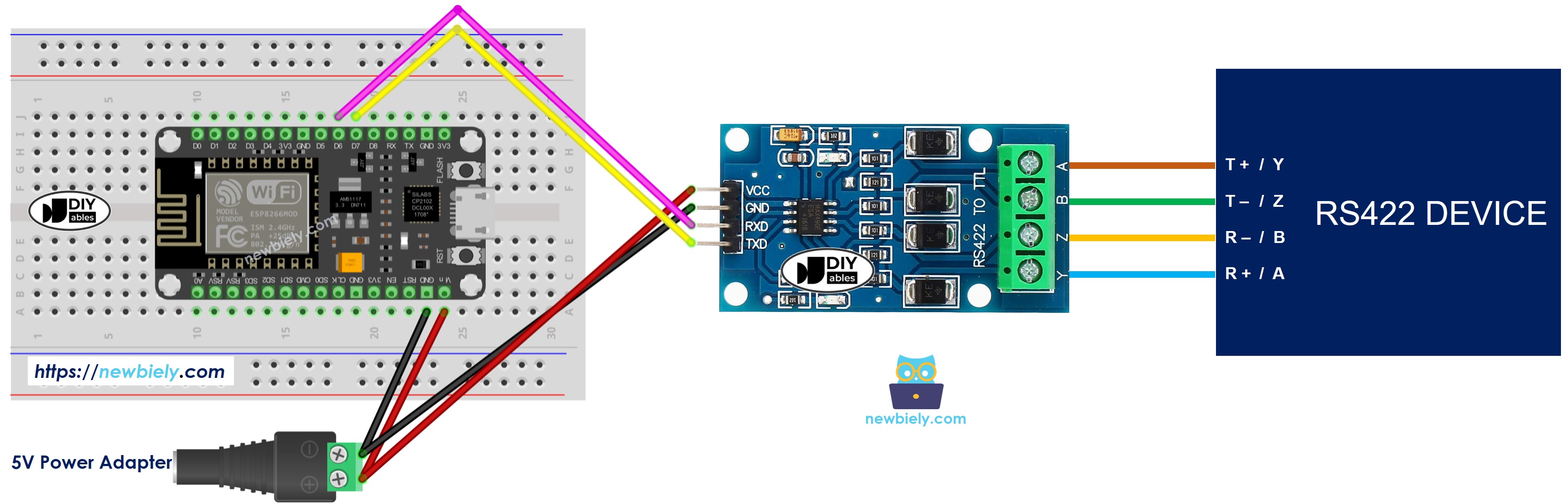

- Diagrama de ligação ao usar a serial de hardware

This image is created using Fritzing. Click to enlarge image
Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.

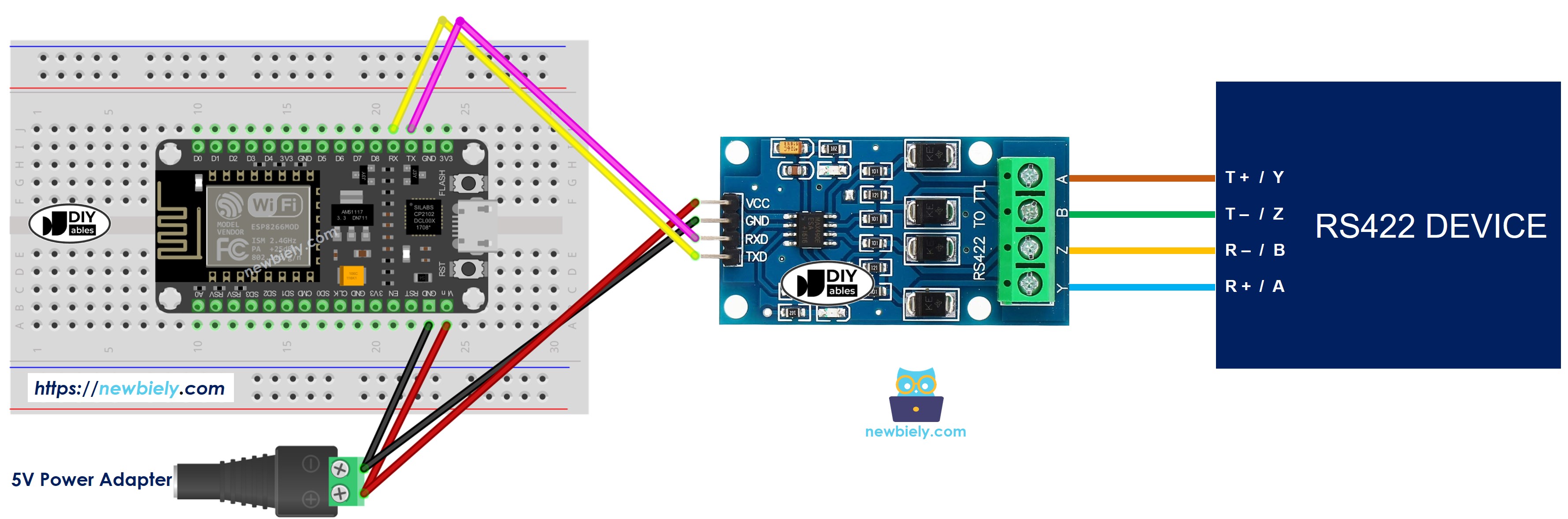

- Diagrama de ligação ao usar a serial por software

This image is created using Fritzing. Click to enlarge image
Como Programar o ESP8266 para Usar o Módulo RS422
Para começar com o ESP8266 no Arduino IDE, siga estes passos:
- Confira o tutorial como configurar o ambiente para o ESP8266 no Arduino IDE se esta for a sua primeira vez usando o ESP8266.
- Inicializa a interface Serial:
- Se você usar SoftwareSerial, é preciso incluir a biblioteca e declarar um objeto SoftwareSerial:
- Para ler os dados que vêm do RS422, você pode usar as seguintes funções:
- Para escrever dados no RS422, você pode usar as seguintes funções:
- E mais funções para usar com o RS422 na referência de Serial
Código ESP8266 para Serial de Hardware
Código ESP8266 para Serial por Software
Testando
Você pode fazer um teste enviando dados do seu PC para o ESP8266 via RS-422 e vice-versa. Para isso, siga os passos abaixo:

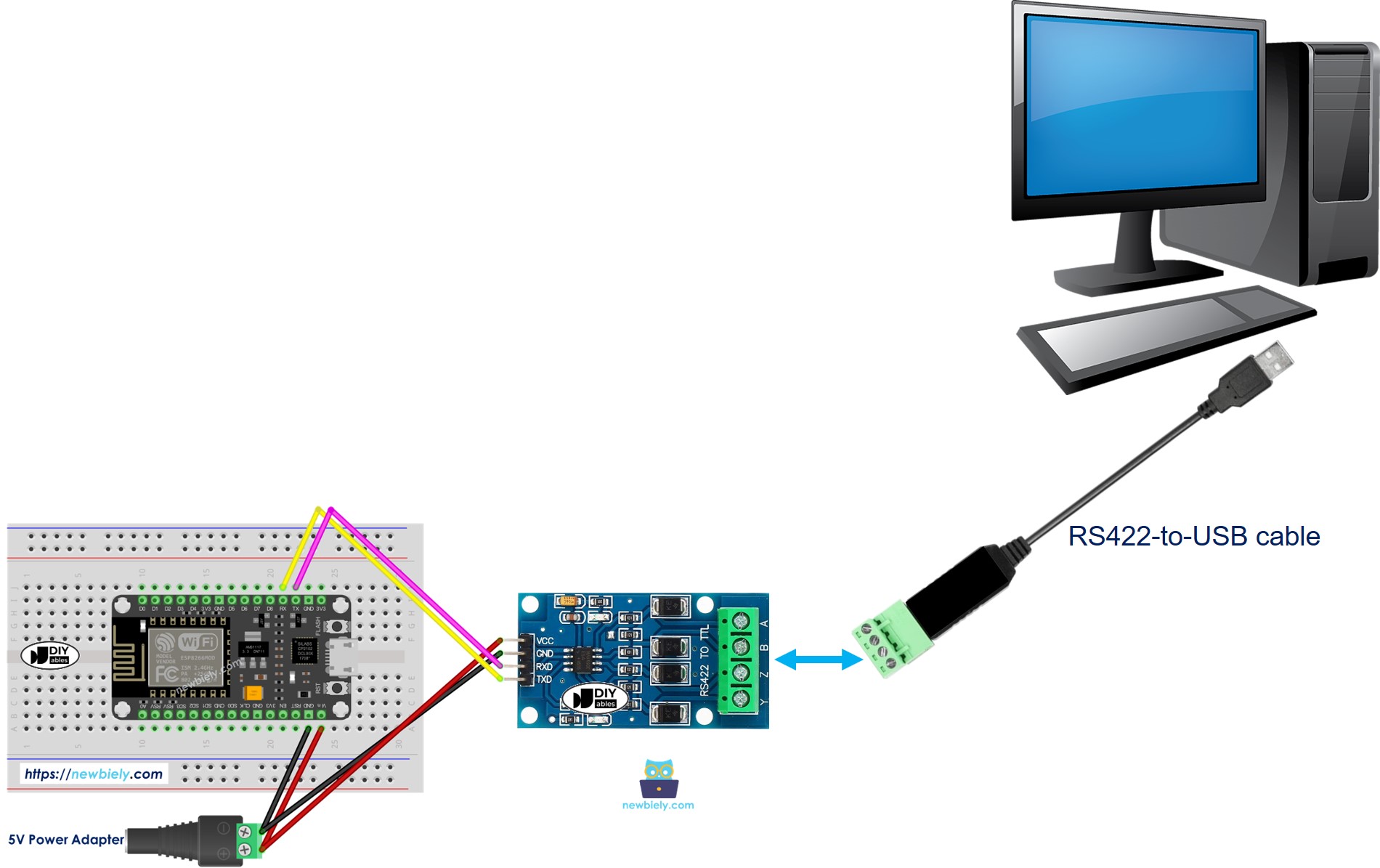

- Conecte o ESP8266 ao seu PC por meio de um cabo RS422 para USB, como abaixo:

- Abra o programa de terminal serial e configure os parâmetros Serial (porta COM, baurate...)
- Digite alguns dados no Terminal Serial para enviá-los ao ESP8266.
- Se der certo, você verá os dados de eco no Terminal Serial.
