ESP8266 - Sensor de Porta - Servo Motor

Este tutorial ensina você a usar o ESP8266 e o sensor de porta para controlar um servo motor. Em detalhes:

Quando a porta é aberta, o ESP8266 gira o servo motor para 90 graus
Se a porta for aberta novamente, o ESP8266 gira o servo motor de volta para 0 grau.

O processo acima se repete infinitamente.

Hardware Necessário

1	×	ESP8266 NodeMCU ESP-12F
1	×	Alternatively, ESP8266 D1 Mini NodeMCU ESP-12F
1	×	Alternatively, ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	Micro USB Cable
1	×	Alternatively, ESP8266 NodeMCU ESP-12F (SMD-form)
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Sensor de Porta
1	×	Servo Motor
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP8266

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Buy Note: For controlling multiple servo motors, use the PCA9685 16 Channel PWM Servo Driver Module to save MCU pins and simplify wiring.

Sobre o Servo Motor e o Sensor de Porta

Se você não conhece o servo motor e o sensor de porta (incluindo pinagem, funcionamento e programação), os tutoriais a seguir podem ajudar:

Diagrama de Ligação

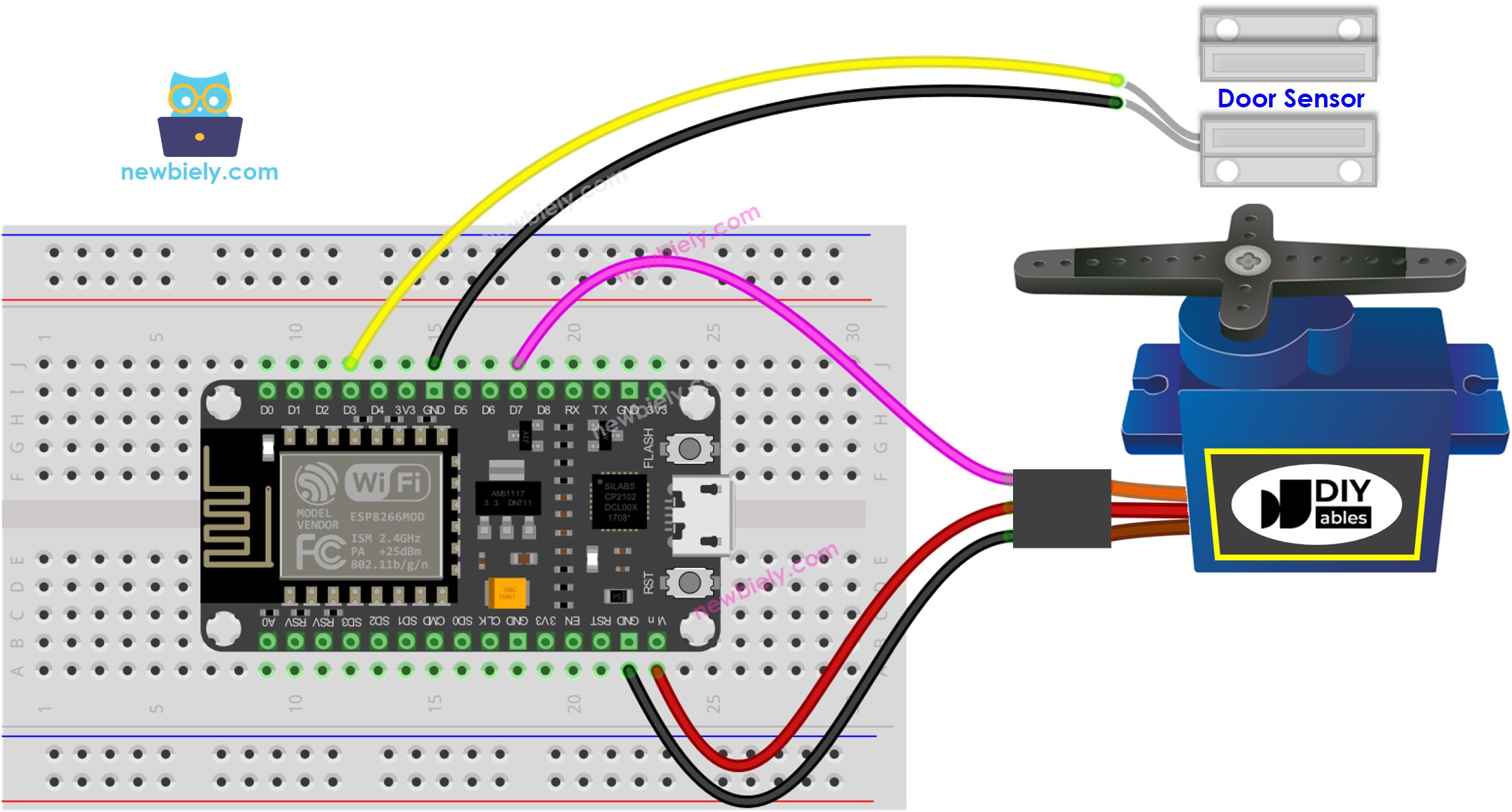

This image is created using Fritzing. Click to enlarge image

Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.

Observe que o diagrama de ligação mostrado acima é adequado apenas para um servo motor com baixo torque. Se o motor vibrar em vez de girar, é preciso usar uma fonte de alimentação externa para fornecer mais energia ao servo motor. O diagrama abaixo mostra a ligação com uma fonte de alimentação externa para o servo motor.

TO BE ADD IMAGE

Não se esqueça de conectar o GND da fonte externa ao GND do ESP8266.

Código ESP8266 - Sensor de Porta Controla o Servo Motor

/* * Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com * Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp8266/esp8266-door-sensor-servo-motor */ #include <Servo.h> const int DOOR_SENSOR_PIN = 7; // The ESP8266 pin connected to door sensor's pin const int SERVO_PIN = 9; // The ESP8266 pin connected to servo motor's pin Servo servo; // create servo object to control a servo int angle = 0; // The current angle of servo motor int prev_door_state; // The previous state of door sensor int door_state; // The current state of door sensor void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // set arduino pin to input pull-up mode servo.attach(SERVO_PIN); // attaches the servo on pin 9 to the servo object servo.write(angle); door_state = digitalRead(DOOR_SENSOR_PIN); } void loop() { prev_door_state = door_state; // save the last state door_state = digitalRead(DOOR_SENSOR_PIN); // read new state if(prev_door_state == LOW && door_state == HIGH) { Serial.println("The door-opening event is detected"); // change angle of servo motor if(angle == 0) angle = 90; else if(angle == 90) angle = 0; // rotate the servo motor to the angle position servo.write(angle); } }

Passos Rápidos

Para começar com o ESP8266 no Arduino IDE, siga estes passos:

Veja o tutorial como configurar o ambiente para o ESP8266 no Arduino IDE se esta for a sua primeira vez usando o ESP8266.
Ligue os componentes como mostrado no diagrama.
Conecte a placa ESP8266 ao seu computador usando um cabo USB.
Abra o Arduino IDE no seu computador.
Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.
Conecte o ESP8266 ao computador usando um cabo USB.
Abra o Arduino IDE e selecione a placa e a porta corretas.
Copie o código acima e abra-o no Arduino IDE.
Clique no botão Upload do Arduino IDE para compilar e fazer upload do código para o ESP8266.
Aproxime o ímã do reed switch e depois afaste-o do reed switch. Faça isso várias vezes.
Observe o ângulo do servo motor mudando.

Vídeo
