ESP8266 - Teclado
Este tutorial ensina você a usar o ESP8266 com teclado 3x4 e 4x4. Em detalhes, vamos aprender:
- Como conectar o ESP8266 ao teclado 3x4 e ao teclado 4x4.
- Como programar o ESP8266 para ler o valor do teclado 3x4 e do teclado 4x4.
- Como o ESP8266 verifica a senha digitada no teclado 3x4 e no teclado 4x4.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Teclado
Um teclado é um conjunto de teclas organizadas em linhas e colunas, chamado de matriz. Cada botão é conhecido como uma tecla. Os teclados vêm em vários estilos. Dois dos mais comuns em projetos DIY são o teclado 3x4 (com 12 teclas) e o teclado 4x4 (com 16 teclas).

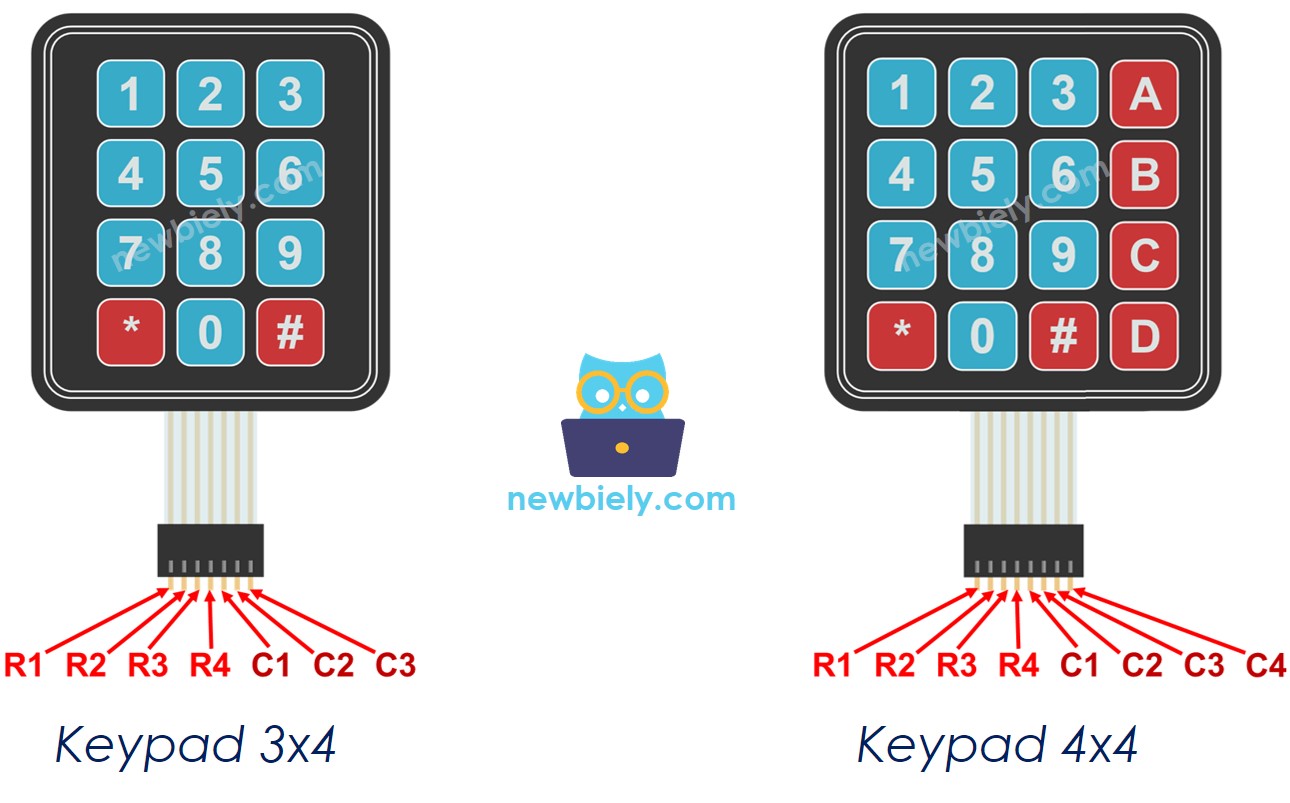

A Pinagem do Teclado
Os pinos são divididos em dois grupos: linhas e colunas.
- Um teclado 3x4 tem 7 pinos: quatro pinos para as linhas (rotulados R1, R2, R3 e R4) e quatro pinos para as colunas (rotulados C1, C2 e C3).
- Um teclado 4x4 tem 8 pinos: quatro pinos para as linhas (rotulados R1, R2, R3 e R4) e quatro pinos para as colunas (rotulados C1, C2, C3 e C4).
Diagrama de Ligação

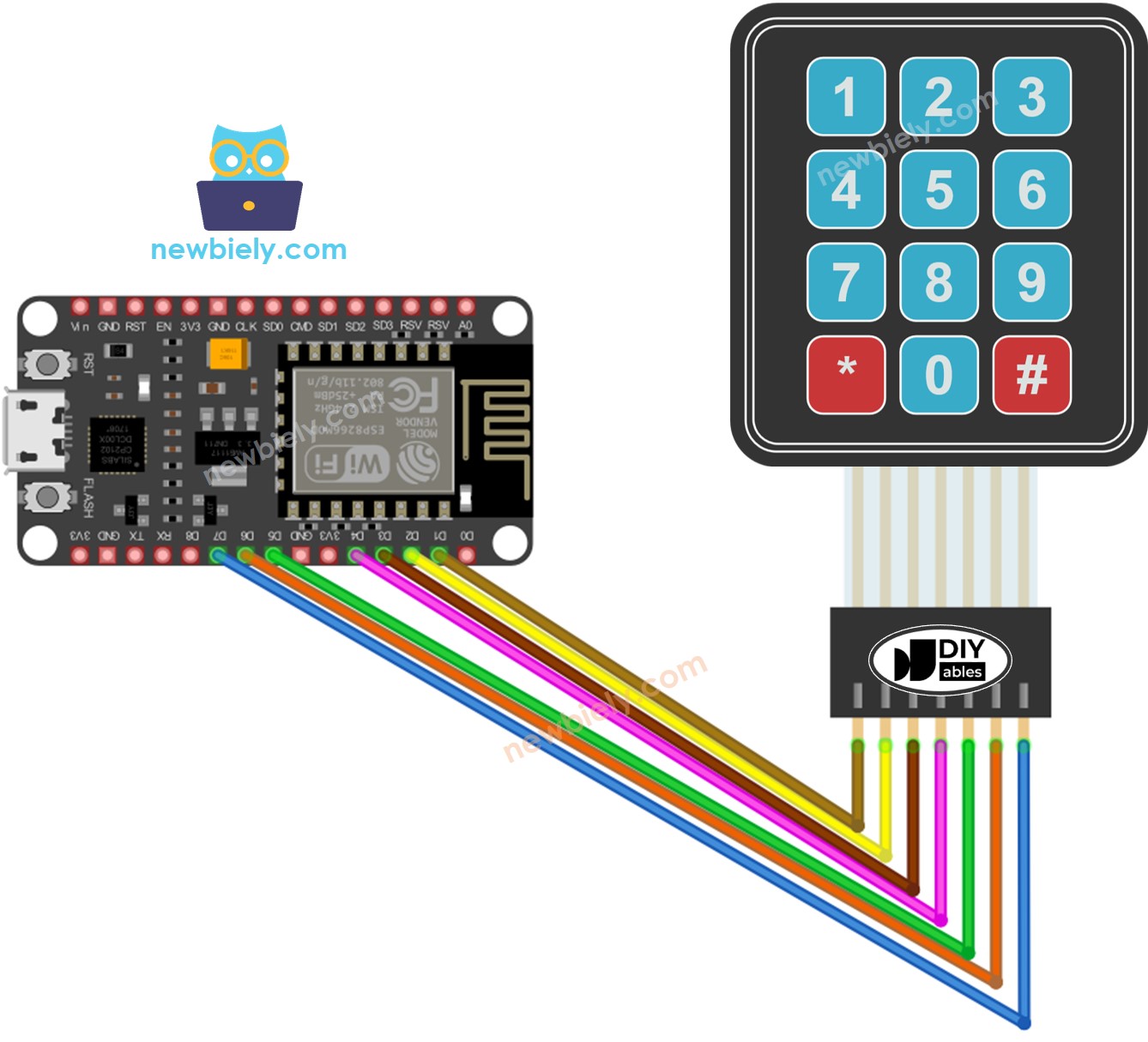

- ESP8266 - Diagrama de ligação do teclado 3x4
This image is created using Fritzing. Click to enlarge image
Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.

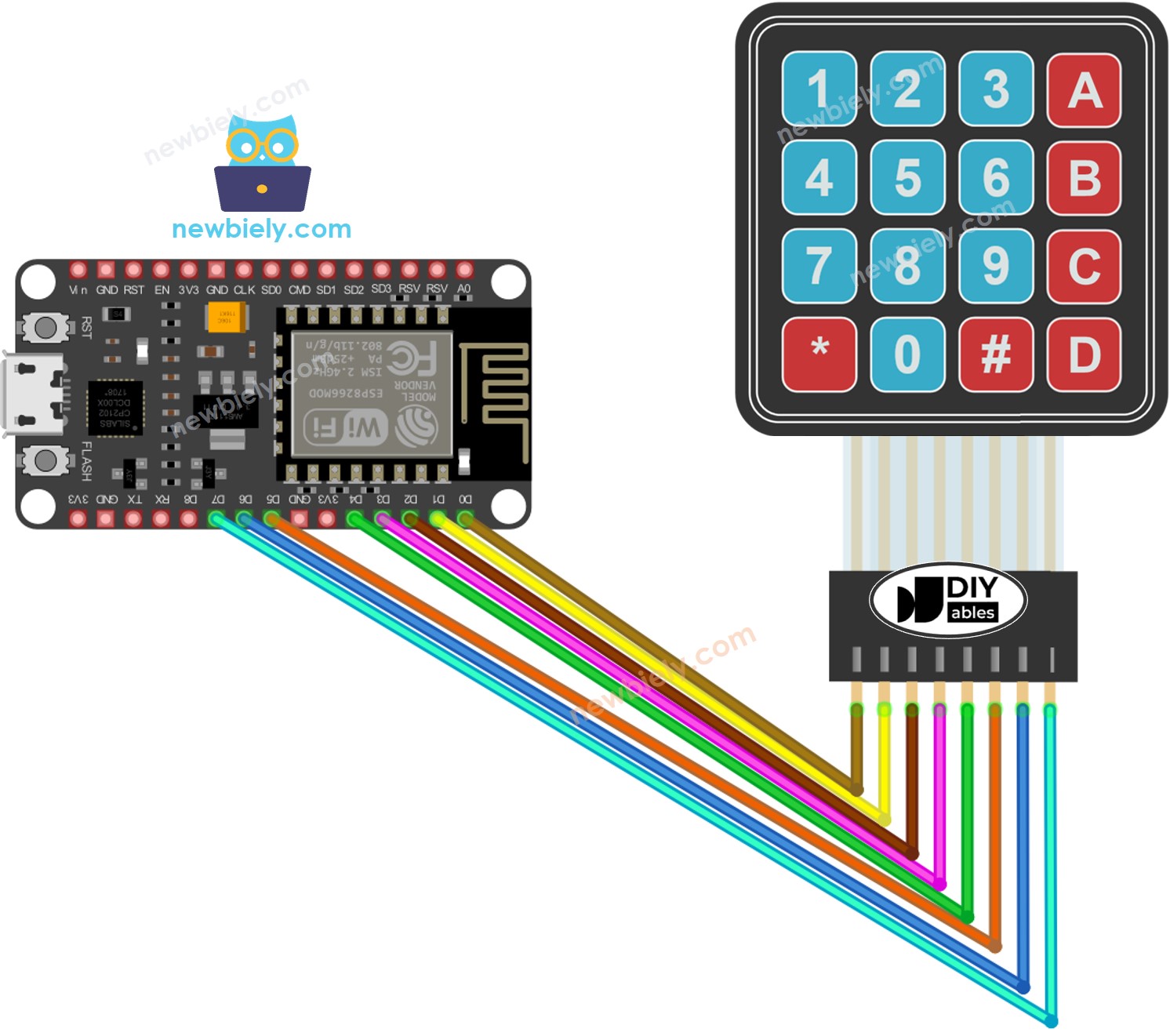

- ESP8266 - Diagrama de ligação do teclado 4x4
This image is created using Fritzing. Click to enlarge image
※ Nota:
Você pode alterar os pinos do ESP8266 conectados aos pinos do teclado. No entanto, evite usar o pino D8 para o teclado. Se, porém, os pinos do ESP8266 não forem suficientes, você pode usar o pino D8 para o teclado, mas DEVE seguir as instruções abaixo:
- NÃO use o pino D8 do ESP8266 para os pinos das linhas.
- Ao usar o pino D8 do ESP8266 para um pino de coluna, você DEVE modificar a biblioteca Keypad da seguinte forma:
- Encontre o arquivo Arduino\libraries\Keypad\src\Keypad.cpp, vá até a linha 98, que se parece com isto: pin_mode(columnPins[c], INPUT);
- Comente esta linha. Após a modificação, o código na linha 98 deve ficar assim: //pin_mode(columnPins[c], INPUT);
Código ESP8266
Código ESP8266 para Teclado 3x4
#include <Keypad.h>
const int ROW_NUM = 4; // four rows
const int COLUMN_NUM = 3; // three columns
char key_layout[ROW_NUM][COLUMN_NUM] = {
{'1','2','3'},
{'4','5','6'},
{'7','8','9'},
{'*','0','#'}
};
byte pin_rows[ROW_NUM] = {D1, D2, D3, D4}; // The ESP8266 pins connect to the row pins
byte pin_column[COLUMN_NUM] = {D5, D6, D7}; // The ESP8266 pins connect to the column pins
Keypad keypad = Keypad( makeKeymap(key_layout), pin_rows, pin_column, ROW_NUM, COLUMN_NUM );
void setup(){
Serial.begin(9600);
}
void loop(){
char key = keypad.getKey();
if (key){
Serial.println(key);
}
}
Código ESP8266 para Teclado 4x4
#include <Keypad.h>
const int ROW_NUM = 4; //four rows
const int COLUMN_NUM = 4; //four columns
char key_layout[ROW_NUM][COLUMN_NUM] = {
{'1','2','3', 'A'},
{'4','5','6', 'B'},
{'7','8','9', 'C'},
{'*','0','#', 'D'}
};
byte pin_rows[ROW_NUM] = {D0, D1, D2, D3}; // The ESP8266 pins connect to the row pins
byte pin_column[COLUMN_NUM] = {D4, D5, D6, D7}; // The ESP8266 pins connect to the column pins
Keypad keypad = Keypad( makeKeymap(key_layout), pin_rows, pin_column, ROW_NUM, COLUMN_NUM );
void setup(){
Serial.begin(9600);
}
void loop(){
char key = keypad.getKey();
if (key){
Serial.println(key);
}
}
Passos Rápidos
Para começar com o ESP8266 na Arduino IDE, siga estes passos:
- Veja o tutorial como configurar o ambiente para o ESP8266 na Arduino IDE se esta for a sua primeira vez usando o ESP8266.
- Ligue os componentes conforme mostrado no diagrama.
- Conecte a placa ESP8266 ao seu computador usando um cabo USB.
- Abra a Arduino IDE no seu computador.
- Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.

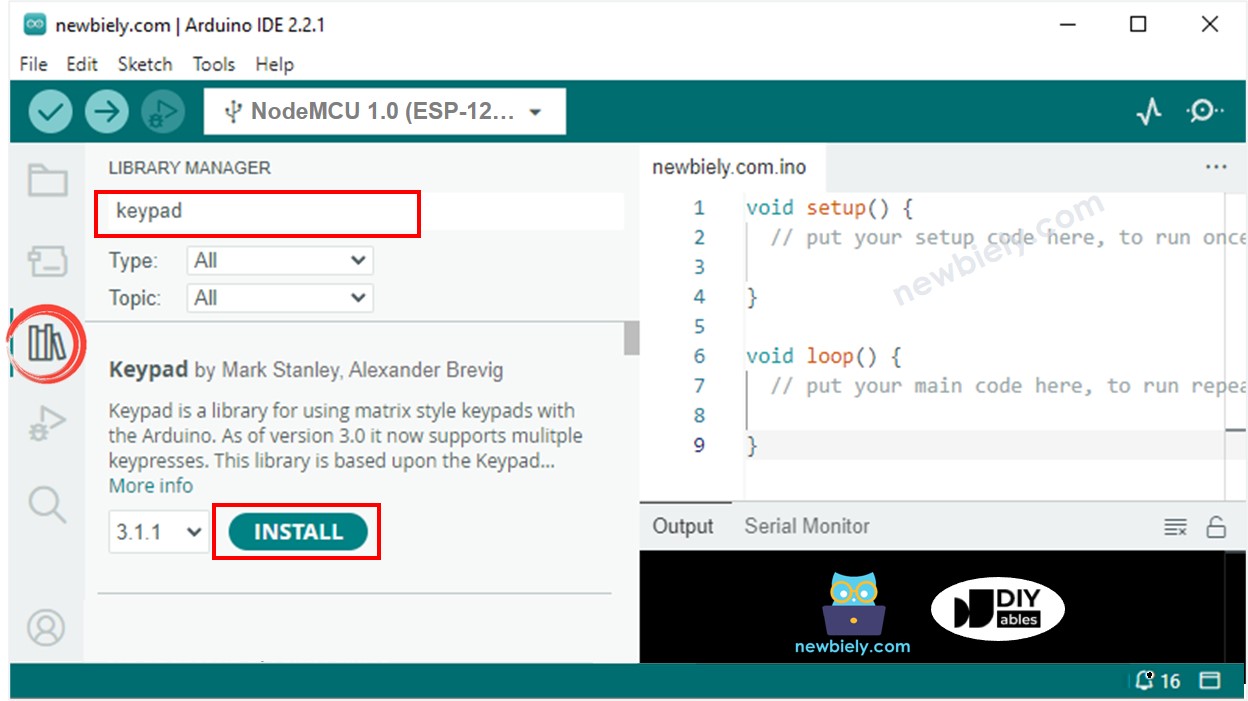

- Clique no ícone Libraries na barra à esquerda da Arduino IDE.
- Pesquise por “keypad” e localize a biblioteca de teclado criada por Mark Stanley e Alexander Brevig.
- Em seguida, clique no botão Install para concluir a instalação da biblioteca de teclado.
- Copie o código acima e abra-o na Arduino IDE.
- Depois de aberto, clique no botão Upload para carregar o código no ESP8266.
- Abra o Serial Monitor.
- Pressione algumas teclas no teclado.
- Confira o resultado no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')
New Line
9600 baud
3
6
9
4
*
#
Teclado e Senha
Um uso comum de um teclado é a digitação de senhas. Normalmente designamos duas teclas específicas para essa finalidade:
- Uma tecla para iniciar ou reiniciar a digitação da senha. Por exemplo, a tecla "*".
- Uma tecla para encerrar a digitação da senha. Por exemplo, a tecla "#".
A senha será composta por uma string que inclui todas as outras teclas, exceto as duas teclas especiais.
Quando uma tecla é pressionada:
- Se a tecla não for "*" nem "#", adicione a tecla à string da senha digitada pelo usuário.
- Se a tecla for "#", compare a string digitada pelo usuário com as senhas predefinidas para decidir se a senha digitada está correta e, em seguida, apague a string da senha digitada pelo usuário.
- Se a tecla for "*", apague a string da senha digitada pelo usuário.
Teclado - Código de Senha
/*
* Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com
* Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/esp8266/esp8266-keypad
*/
#include <Keypad.h>
#define ROW_NUM 4 // 4 rows
#define COLUMN_NUM 3 // 3 columns
char key_layout[ROW_NUM][COLUMN_NUM] = {
{'1','2','3'},
{'4','5','6'},
{'7','8','9'},
{'*','0','#'}
};
byte pin_rows[ROW_NUM] = {D1, D2, D3, D4}; // The ESP8266 pins connect to the row pins
byte pin_column[COLUMN_NUM] = {D5, D6, D7}; // The ESP8266 pins connect to the column pins
Keypad keypad = Keypad( makeKeymap(key_layout), pin_rows, pin_column, ROW_NUM, COLUMN_NUM );
const String password = "1234"; // change your password here
String input_password;
void setup(){
Serial.begin(9600);
input_password.reserve(32); // maximum input characters is 33, change if needed
}
void loop(){
char key = keypad.getKey();
if (key){
Serial.println(key);
if(key == '*') {
input_password = ""; // clear input password
} else if(key == '#') {
if(password == input_password) {
Serial.println("password is correct");
// DO YOUR WORK HERE
} else {
Serial.println("password is incorrect, try again");
}
input_password = ""; // clear input password
} else {
input_password += key; // append new character to input password string
}
}
}
Passos Rápidos
- Execute o código acima.
- Abra o Serial Monitor.
- Pressione as teclas "123456" e depois pressione "#".
- Em seguida, pressione as teclas "1234" e depois pressione "#".
- Confira o resultado no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')
New Line
9600 baud
password is incorrect, try again
password is correct
