Este tutorial ensina você a usar o display LCD com o ESP8266 e como programar o ESP8266 para exibir texto e caracteres especiais no LCD.

Hardware Necessário

1	×	ESP8266 NodeMCU ESP-12F
1	×	Alternatively, ESP8266 D1 Mini NodeMCU ESP-12F
1	×	Alternatively, ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	Micro USB Cable
1	×	Alternatively, ESP8266 NodeMCU ESP-12F (SMD-form)
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	LCD I2C Display 3.3V
1	×	(Alternativa) LCD I2C 20x4
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP8266

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Nota de compra: A maioria dos displays LCD I2C no mercado é de 5V. Eles podem funcionar com esta placa, mas não é seguro e pode danificar a placa. Recomendamos fortemente usar o display LCD I2C de 3.3V recomendado acima.

Sobre o LCD I2C 16x2

O LCD I2C é uma alternativa melhor ao LCD padrão. Com apenas 4 pinos, fica fácil conectá-lo ao ESP8266. Um potenciômetro embutido facilita o ajuste do contraste do LCD.

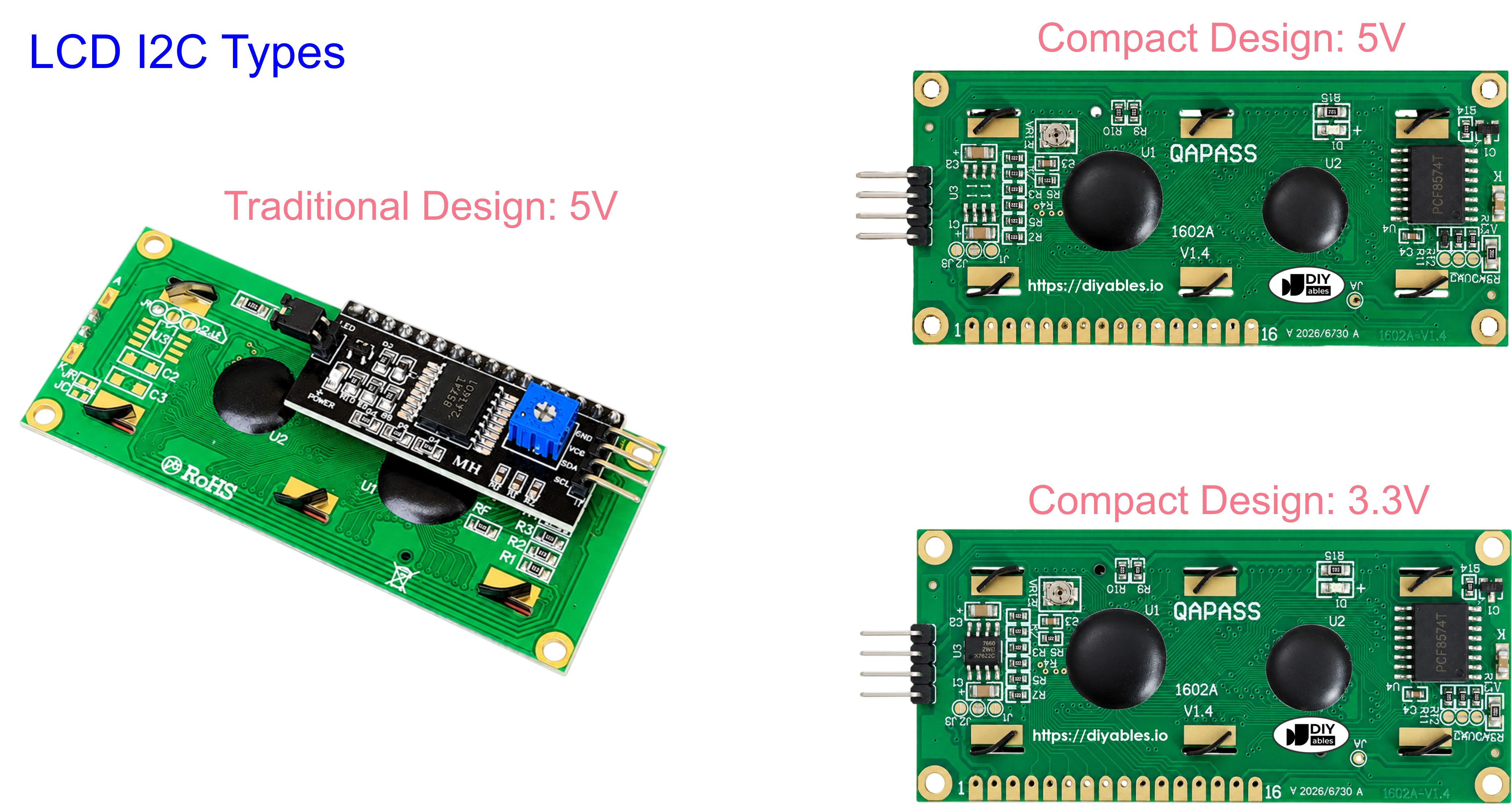

Pinagem do LCD I2C

O LCD I2C usa uma interface I2C para se conectar ao ESP8266. Ele possui 4 pinos:

Pino GND: Deve ser conectado ao GND (0V).
Pino VCC: É a alimentação do LCD e deve ser conectado ao VCC (5V).
Pino SDA: É o sinal de dados I2C.
Pino SCL: É o sinal de clock I2C.

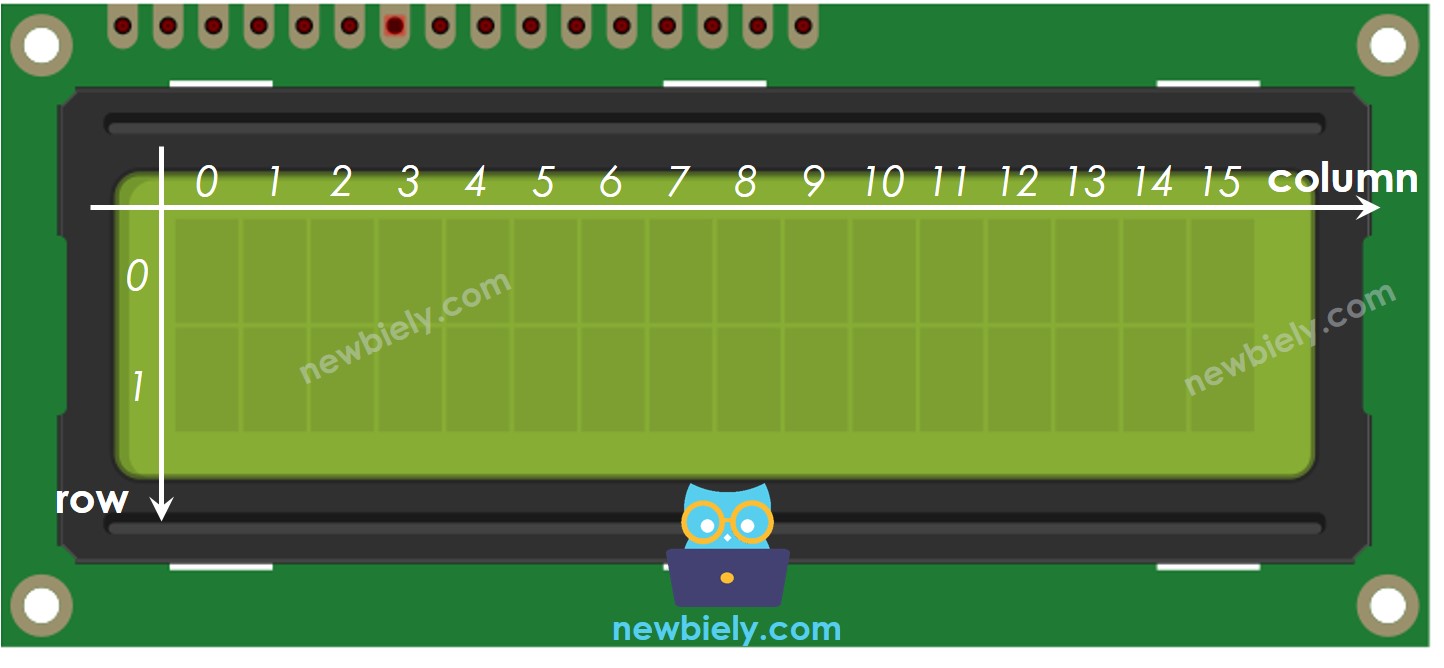

Coordenadas do LCD

O LCD I2C 16x2 possui um total de 16 colunas e 2 linhas. As colunas e linhas são numeradas a partir de 0.

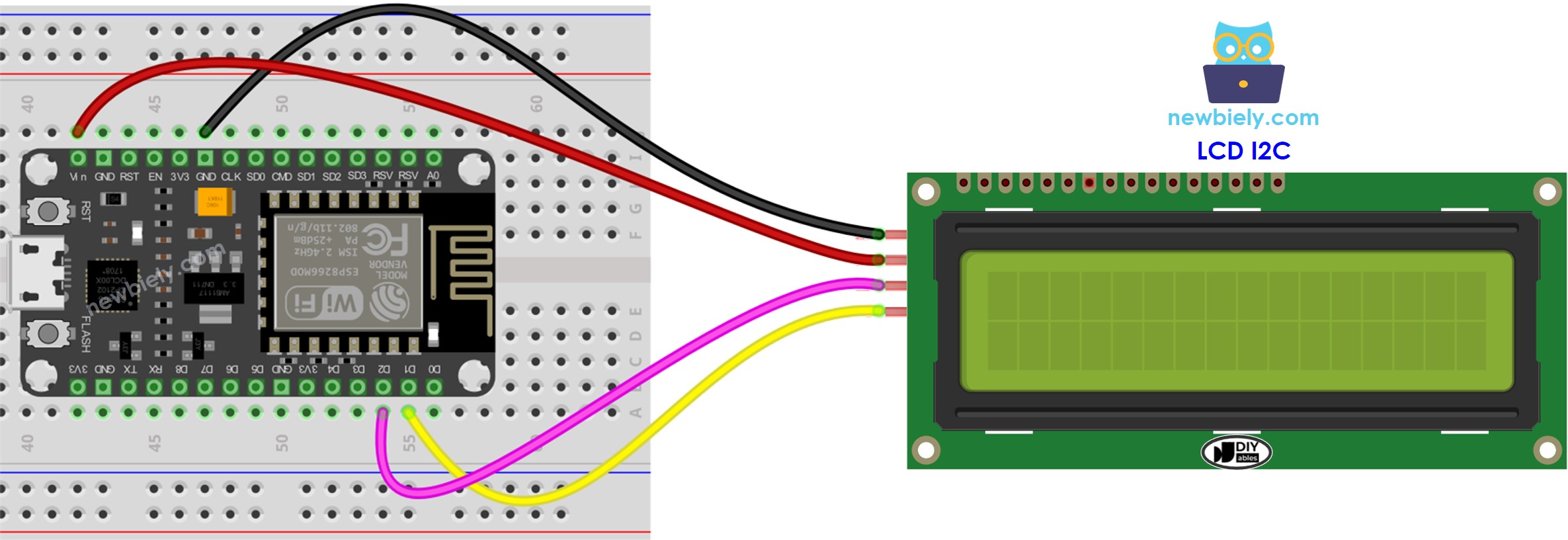

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.

LCD I2C	ESP8266
Vin	Vin
GND	GND
SDA	D2 (GPIO4)
SCL	D1 (GPIO5)

Como Programar o LCD I2C

A biblioteca DIYables_LCD_I2C precisa ser incluída para usar o LCD.

Configure o LCD:

O LCD precisa ser configurado antes de poder ser usado.

Escreva no LCD:

Escrever no LCD fica simples graças à biblioteca DIYables_LCD_I2C.

#include <DIYables_LCD_I2C.h> // Library for LCD

Declare um objeto da classe DIYables_LCD_I2C, especificando o endereço I2C, o número de colunas e o número de linhas.

DIYables_LCD_I2C lcd(0x27, 16, 2); // I2C address 0x27, 16 column and 2 rows

Inicie o LCD.

lcd.init(); //initialize the lcd lcd.backlight(); //open the backlight

Posicione o cursor no local desejado (column_index, row_index)

lcd.setCursor(column_index, row_index);

Exiba uma mensagem na tela do LCD.

lcd.print("Hello World!");

Explore as possibilidades do que pode ser feito com o LCD na seção "Faça Mais com o LCD".

※ Nota:

O endereço do LCD pode variar dependendo do fabricante. Em nosso código, usamos 0x27, que é especificado pelo fabricante DIYables.

Código ESP8266

#include <DIYables_LCD_I2C.h> DIYables_LCD_I2C lcd(0x27, 16, 2); // I2C address 0x27, 16 column and 2 rows void setup() { lcd.init(); // Initialize the LCD I2C display lcd.backlight(); } void loop() { lcd.clear(); // clear display lcd.setCursor(0, 0); // move cursor to (0, 0) lcd.print("Arduino"); // print message at (0, 0) lcd.setCursor(2, 1); // move cursor to (2, 1) lcd.print("GetStarted.com"); // print message at (2, 1) delay(2000); // display the above for two seconds lcd.clear(); // clear display lcd.setCursor(3, 0); // move cursor to (3, 0) lcd.print("DIYables"); // print message at (3, 0) lcd.setCursor(0, 1); // move cursor to (0, 1) lcd.print("www.diyables.io"); // print message at (0, 1) delay(2000); // display the above for two seconds }

Passos Rápidos

Para começar com o ESP8266 na Arduino IDE, siga estes passos:

Confira o tutorial como configurar o ambiente para ESP8266 na Arduino IDE se esta for sua primeira vez usando o ESP8266.
Conecte os componentes como mostrado no diagrama.
Conecte a placa ESP8266 ao seu computador usando um cabo USB.
Abra a Arduino IDE no seu computador.
Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.
Clique no ícone Libraries na barra lateral esquerda da Arduino IDE.
Pesquise por "DIYables LCD I2C" e localize a biblioteca DIYables_LCD_I2C criada pela DIYables.
Em seguida, clique no botão Install para adicionar a biblioteca.

Biblioteca DIYables LCD I2C para ESP8266 NodeMCU

Copie o código e abra-o na Arduino IDE.
Clique no botão Upload na Arduino IDE para compilar e fazer upload do código para o ESP8266.

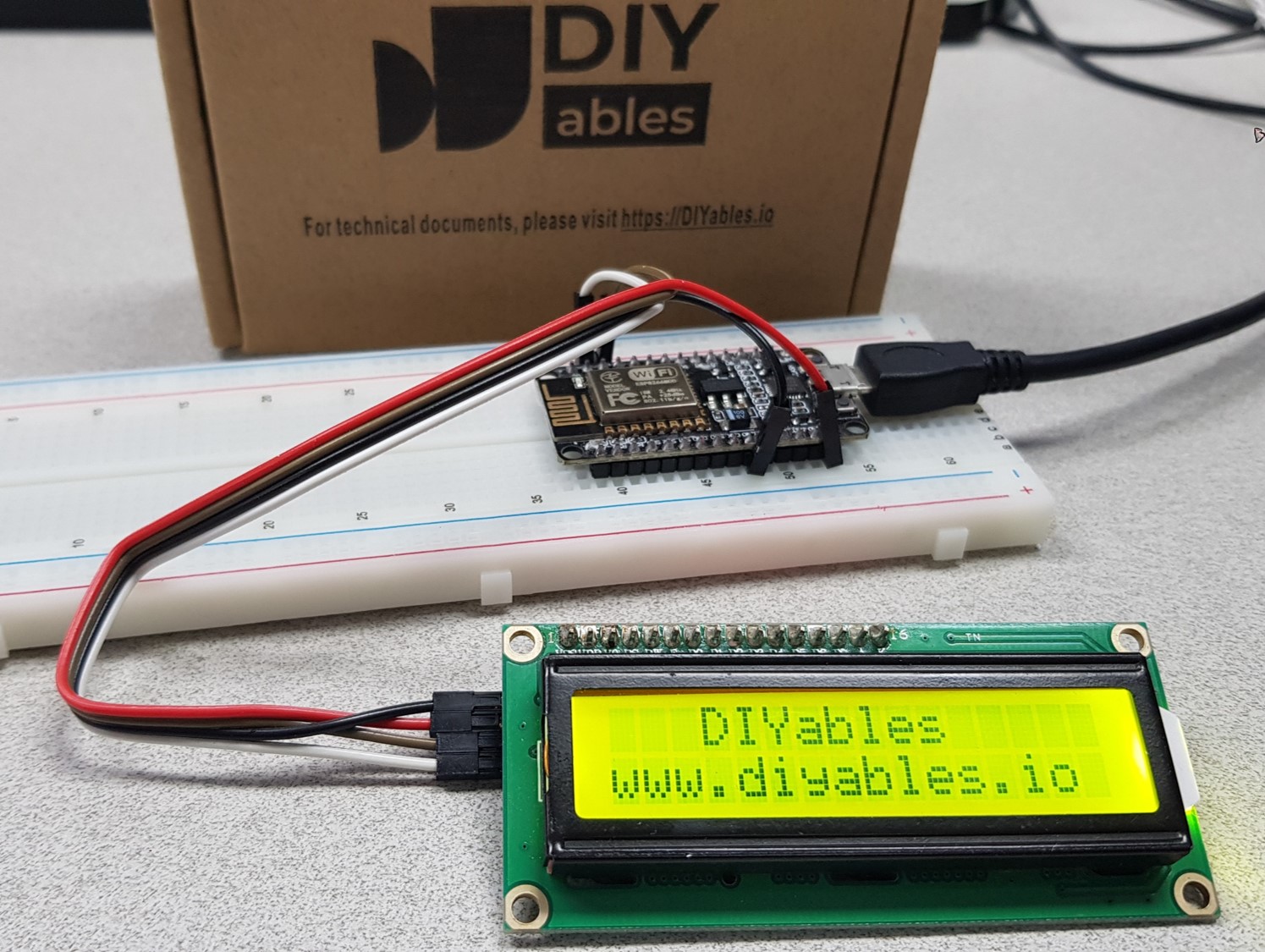

Confira o resultado no LCD.

Of images
Experimente mudar as palavras e a posição das imagens.

Vídeo

Faça Mais com o LCD

Caractere Personalizado

lcd.print() só permite caracteres ASCII. Para mostrar um caractere especial ou símbolo (por exemplo, coração, angry bird), use o gerador de caracteres.

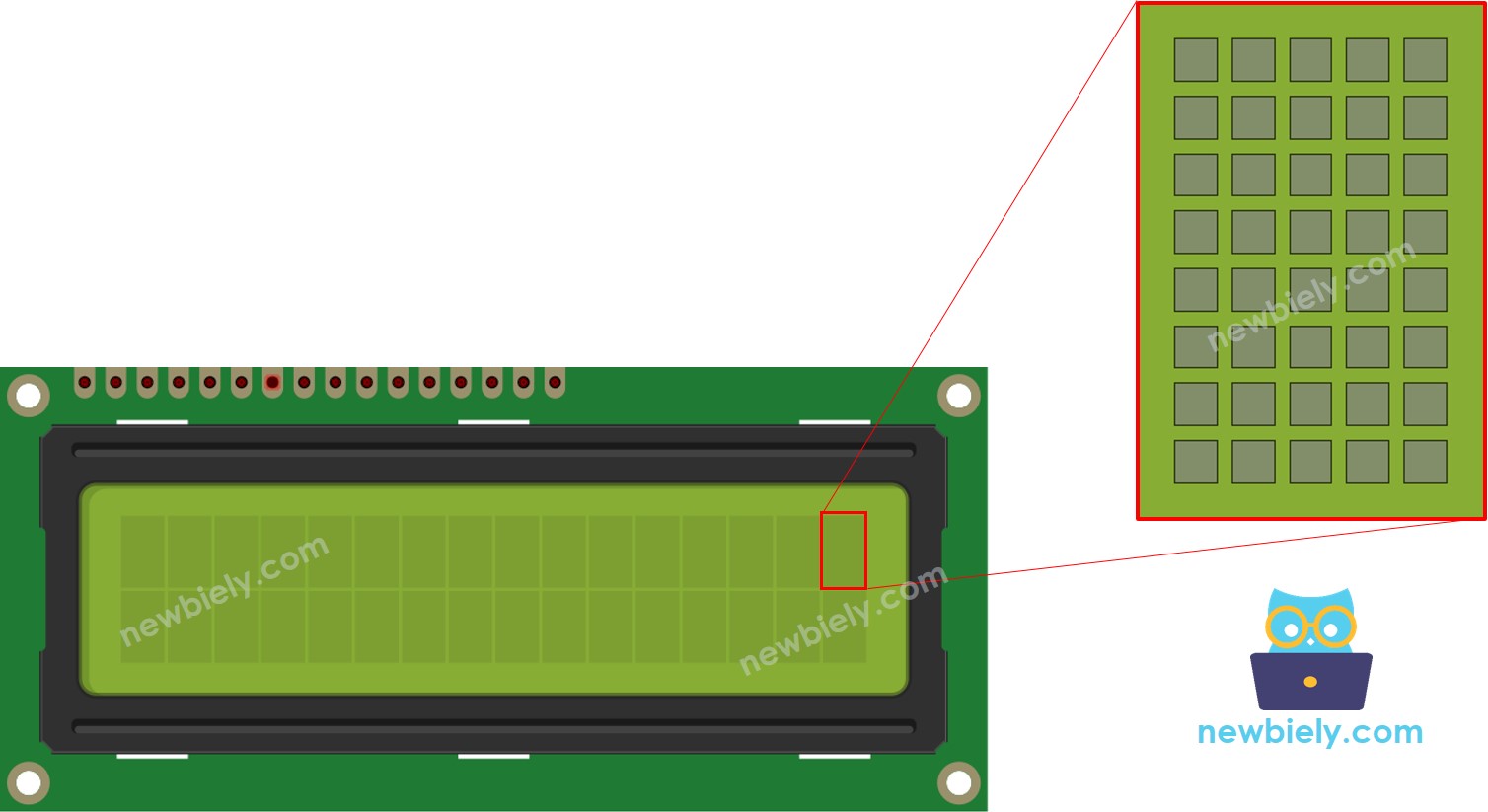

Um LCD 16x2 tem capacidade para mostrar 32 caracteres. Cada caractere é formado por 40 pixels, com 8 linhas e 5 colunas.

O gerador de caracteres produz um caractere de 40 pixels. Para usá-lo, basta seguir estes passos:

Click on each pixel to select/deselect

Copy below custom character code

Replace the customChar[8] in the below code

#include <DIYables_LCD_I2C.h> DIYables_LCD_I2C lcd(0x27, 16, 2); // I2C address 0x27, 16 column and 2 rows byte customChar[8] = { 0b00000, 0b01010, 0b11111, 0b11111, 0b01110, 0b00100, 0b00000, 0b00000 }; void setup() { lcd.init(); // Initialize the LCD I2C display lcd.backlight(); lcd.createChar(0, customChar); // create a new custom character lcd.setCursor(2, 0); // move cursor to (2, 0) lcd.write((byte)0); // print the custom char at (2, 0) } void loop() { }

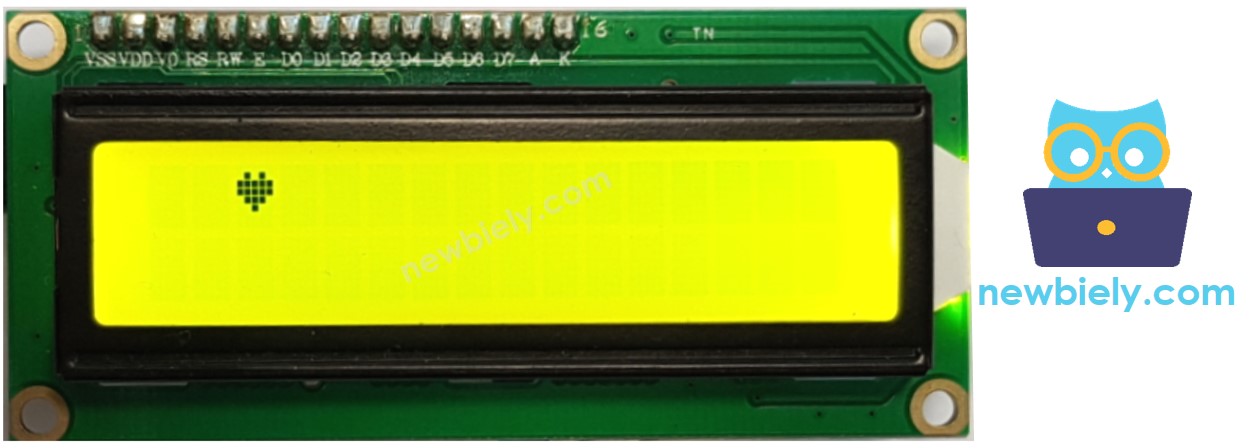

O resultado exibido na tela do LCD é: . O resultado mostrado no LCD é:

Vários caracteres personalizados

Podemos criar no máximo 8 caracteres personalizados, numerados de 0 a 7. O exemplo a seguir cria e mostra três deles.

#include <DIYables_LCD_I2C.h> DIYables_LCD_I2C lcd(0x27, 16, 2); // I2C address 0x27, 16 column and 2 rows byte customChar0[8] = { 0b00000, 0b01010, 0b11111, 0b11111, 0b01110, 0b00100, 0b00000, 0b00000 }; byte customChar1[8] = { 0b00100, 0b01110, 0b11111, 0b00100, 0b00100, 0b00100, 0b00100, 0b00100 }; byte customChar2[8] = { 0b00100, 0b00100, 0b00100, 0b00100, 0b00100, 0b11111, 0b01110, 0b00100 }; void setup() { lcd.init(); // Initialize the LCD I2C display lcd.backlight(); lcd.createChar(0, customChar0); // create a new custom character (index 0) lcd.createChar(1, customChar1); // create a new custom character (index 1) lcd.createChar(2, customChar2); // create a new custom character (index 2) lcd.setCursor(2, 0); // move cursor to (2, 0) lcd.write((byte)0); // print the custom char 0 at (2, 0) lcd.setCursor(4, 0); // move cursor to (4, 0) lcd.write((byte)1); // print the custom char 1 at (4, 0) lcd.setCursor(6, 0); // move cursor to (6, 0) lcd.write((byte)2); // print the custom char 2 at (6, 0) } void loop() { }

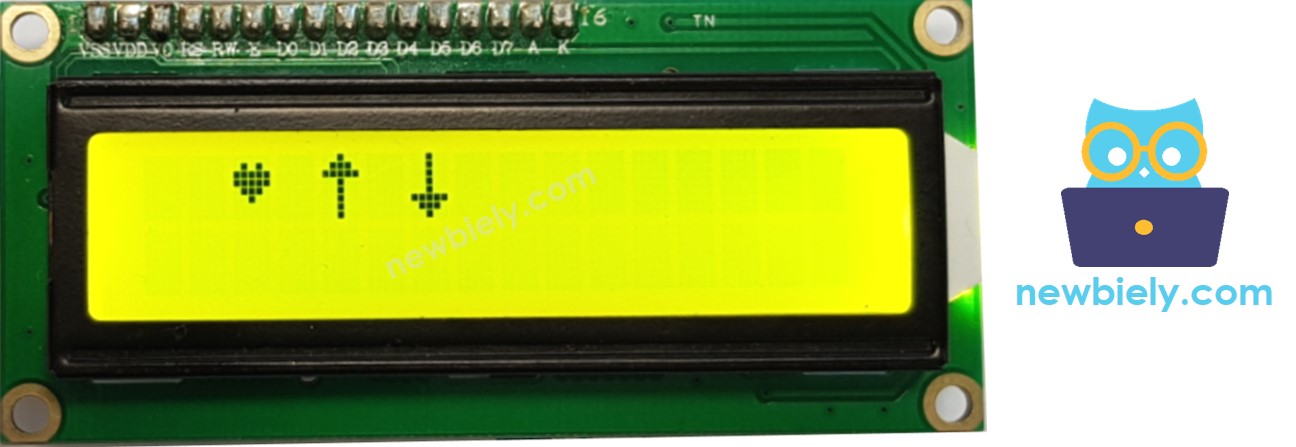

O resultado exibido no LCD é: . O resultado mostrado no LCD é:

Resumo: como usar caracteres personalizados no LCD

Utilize o gerador de caracteres para gerar o código binário do seu caractere personalizado.
Copie o código binário gerado no passo anterior e declare-o.

byte customChar[8] = { 0b00000, 0b01010, 0b11111, 0b11111, 0b01110, 0b00100, 0b00000, 0b00000 };

Defina um caractere de sua própria criação na rotina setup() e atribua a ele um valor numérico entre 0 e 7.

lcd.createChar(index, customChar);

Exiba o caractere personalizado no LCD a qualquer momento, seja na função setup() ou na loop().

lcd.setCursor(column, row); // move cursor to a desired position lcd.write((byte)index); // print the custom char at the desired position

Outras funções

Imprimir "Hello World"

Insira as seguintes funções na função loop() em sequência:

Limpar a tela do LCD
Aguardar 5000 milissegundos
Imprimir "Hello World"

lcd.clear();

Posicionar o cursor no canto superior esquerdo do LCD.

lcd.home();

Posicionar o cursor em uma coluna e linha específicas.

lcd.setCursor(column, row);

Mostrar o cursor na tela do LCD.

lcd.cursor();

Tornar o cursor do LCD invisível.

lcd.noCursor();

Fazer o cursor do LCD piscar.

lcd.blink()

Desativar o piscar do cursor do LCD.

lcd.noBlink()

Além disso, você pode encontrar informações em Referência da Biblioteca LiquidCrystal

Desafie-se

Utilize o LCD para realizar um dos seguintes projetos:

Transmitir texto do PC (pelo Serial Monitor) e mostrá-lo no LCD. Dica: Veja Como enviar dados do PC para o Aduino
Demonstrar a tecla pressionada do teclado no LCD. Dica: Veja ESP8266 - Teclado

Solução de Problemas do LCD I2C

Ajuste o contraste do LCD girando o potenciômetro localizado na parte de trás do LCD.
Dependendo do fabricante, o endereço I2C do LCD pode variar. Geralmente, o endereço I2C padrão do LCD é 0x27 ou 0x3F. Tente esses valores um de cada vez. Se não funcionar, execute o código abaixo para descobrir o endereço I2C.

// I2C address scanner program #include <Wire.h> void setup() { Wire.begin(); Serial.begin(9600); Serial.println("I2C Scanner"); } void loop() { byte error, address; int nDevices; Serial.println("Scanning..."); nDevices = 0; for (address = 1; address < 127; address++ ) { Wire.beginTransmission(address); error = Wire.endTransmission(); if (error == 0) { Serial.print("I2C device found at address 0x"); if (address < 16) Serial.print("0"); Serial.print(address, HEX); Serial.println(" !"); nDevices++; } else if (error == 4) { Serial.print("Unknown error at address 0x"); if (address < 16) Serial.print("0"); Serial.println(address, HEX); } } if (nDevices == 0) Serial.println("No I2C devices found"); else Serial.println("done"); delay(5000); // wait 5 seconds for next scan }

A saída exibida no Serial Monitor é: . O efeito que pode ser visto no Serial Monitor é: . O que aparece no Serial Monitor é:

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')

New Line

9600 baud

Scanning... I2C device found at address 0x3F ! done Scanning... I2C device found at address 0x3F ! done

Ln 11, Col 1

Nodemcu 1.0 (ESP-12E Module) on COM15
