ESP8266 - Teclado 1x4

Este tutorial vai ensinar você a operar um teclado 1x4 com um ESP8266. Vamos abordar:

Como Conectar um Teclado 1x4 a um ESP8266.
Como Programar um ESP8266 para Detectar Quais Teclas São Pressionadas em um Teclado 1x4.

Hardware Necessário

1	×	ESP8266 NodeMCU ESP-12F
1	×	Alternatively, ESP8266 D1 Mini NodeMCU ESP-12F
1	×	Alternatively, ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	Micro USB Cable
1	×	Alternatively, ESP8266 NodeMCU ESP-12F (SMD-form)
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Teclado 1x4
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP8266

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Teclado 1x4

Um teclado 1x4 tem quatro botões em uma linha. Ele costuma ser usado para digitar uma senha, navegar por menus ou controlar dispositivos.

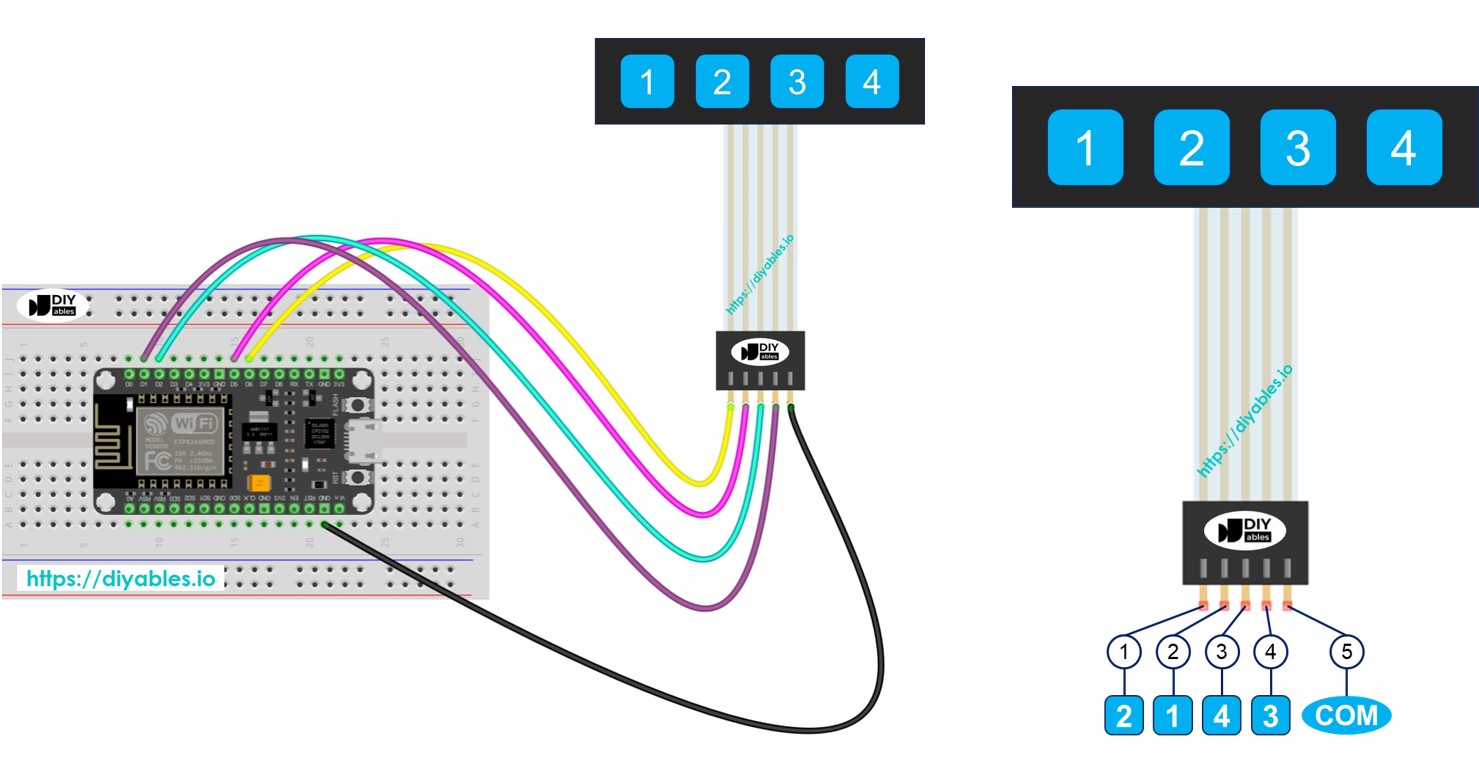

Pinagem

O teclado 1x4 tem 5 pinos. A disposição desses pinos não corresponde à ordem dos rótulos das teclas.

O pino 1 se conecta à tecla 2.
O pino 2 se conecta à tecla 1.
O pino 3 se conecta à tecla 4.
O pino 4 se conecta à tecla 3.
O pino 5 se conecta a todas as teclas e é um pino comum.

image source: diyables.io

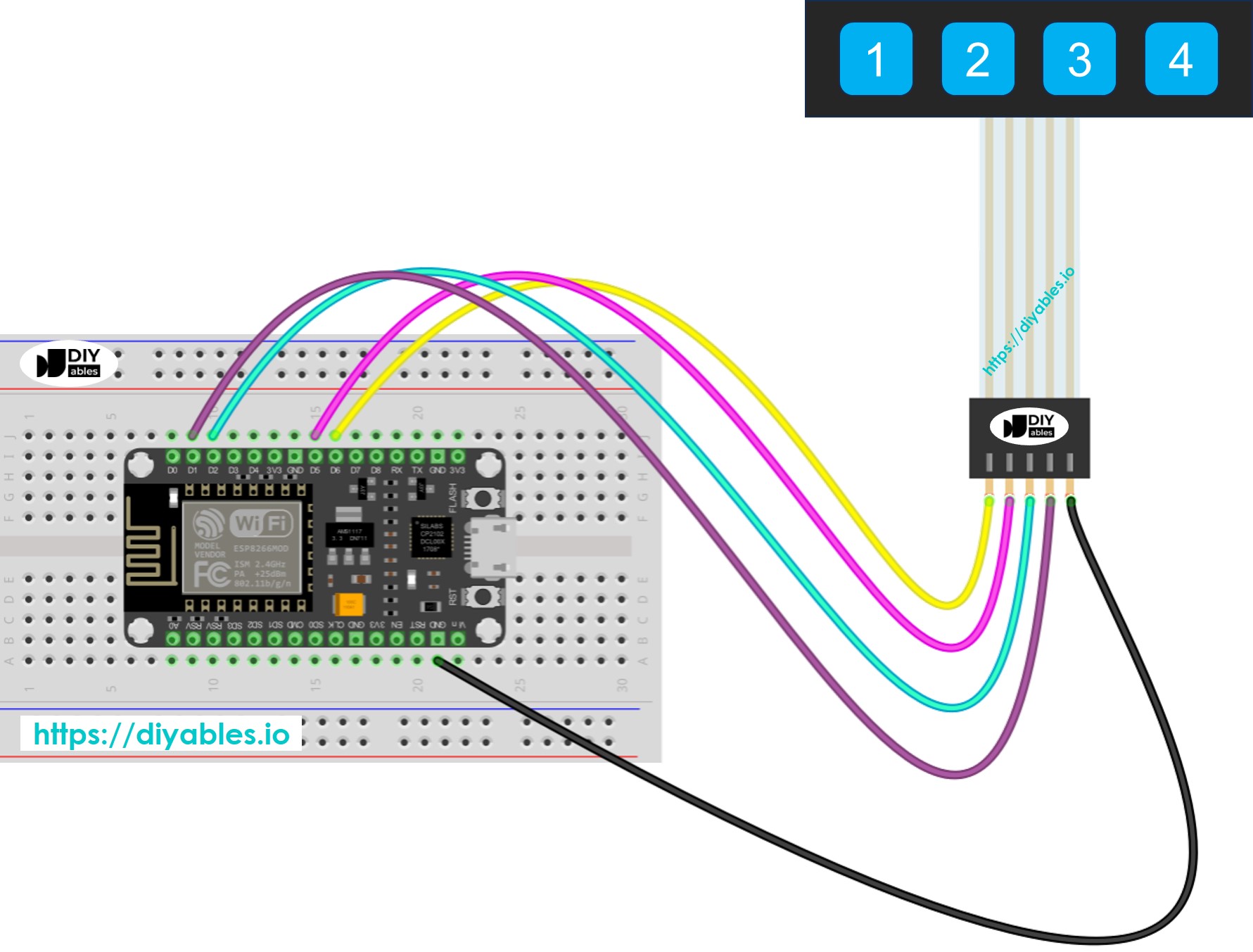

Diagrama de Ligação

The wiring diagram between ESP8266 NodeMCU and Keypad 1x4

This image is created using Fritzing. Click to enlarge image

Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.

Código ESP8266

Cada tecla do teclado 1x4 funciona como um botão. Podemos usar a função digitalRead() para verificar o estado de cada tecla. Assim como em qualquer botão, pode haver problemas de bouncing, em que um pressionamento parece vários. Para evitar o bouncing, precisamos fazer o debounce de cada tecla. Fazer isso para quatro teclas sem afetar outras partes do código pode ser difícil. Felizmente, a biblioteca ezButton torna isso mais fácil.

#include <ezButton.h> #define KEY_NUM 4 // the number of keys #define PIN_KEY_1 D5 // The ESP8266 NodeMCU pin connected to the key 1 #define PIN_KEY_2 D6 // The ESP8266 NodeMCU pin connected to the key 2 #define PIN_KEY_3 D1 // The ESP8266 NodeMCU pin connected to the key 3 #define PIN_KEY_4 D2 // The ESP8266 NodeMCU pin connected to the key 4 ezButton keypad_1x4[] = { ezButton(PIN_KEY_1), ezButton(PIN_KEY_2), ezButton(PIN_KEY_3), ezButton(PIN_KEY_4) }; void setup() { Serial.begin(9600); for (byte i = 0; i < KEY_NUM; i++) { keypad_1x4[i].setDebounceTime(100); // set debounce time to 100 milliseconds } } void loop() { int key = getKeyPressed(); if (key) { Serial.print("The key "); Serial.print(key); Serial.println(" is pressed"); } } int getKeyPressed() { for (byte i = 0; i < KEY_NUM; i++) keypad_1x4[i].loop(); // MUST call the loop() function first for (byte i = 0; i < KEY_NUM; i++) { // get key state after debounce int key_state = keypad_1x4[i].getState(); // the state after debounce if (keypad_1x4[i].isPressed()) return (i + 1); } return 0; }

Passos Rápidos

Para começar com o ESP8266 na Arduino IDE, siga estes passos:

Veja o tutorial como configurar o ambiente para o ESP8266 na Arduino IDE se esta for a sua primeira vez usando o ESP8266.
Conecte o ESP8266 ao teclado 1x4.
Conecte a placa ESP8266 ao seu computador usando um cabo USB.
Abra a Arduino IDE no seu computador.
Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.
Clique no ícone Libraries no lado esquerdo da Arduino IDE.
Pesquise por ezButton para encontrar a biblioteca de botão do ESP8266GetStarted.com.
Clique no botão Install para instalar a biblioteca ezButton.

Copie o código e abra-o na Arduino IDE
Clique no botão Upload na Arduino IDE para carregar o código no seu ESP8266
Abra o Serial Monitor
Pressione cada tecla do teclado 1x4, uma após a outra
Confira os resultados no Serial Monitor

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')

New Line

9600 baud

1 2 3 4

Ln 11, Col 1

Nodemcu 1.0 (ESP-12E Module) on COM15
