ESP8266 - Trava Eletromagnética

Este tutorial ensina como usar o ESP8266 para controlar a trava eletromagnética, que também é conhecida como trava EM, trava magnética ou maglock.

Uma alternativa à trava eletromagnética é a trava solenoide. Consulte o tutorial ESP8266 - Trava Solenoide para mais informações.

Hardware Necessário

1	×	ESP8266 NodeMCU ESP-12F
1	×	Alternatively, ESP8266 D1 Mini NodeMCU ESP-12F
1	×	Alternatively, ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	Micro USB Cable
1	×	Alternatively, ESP8266 NodeMCU ESP-12F (SMD-form)
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Fechadura Eletromagnética
1	×	Relé
1	×	Fonte de Alimentação 12V
1	×	Conector de Alimentação DC
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP8266

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre a Trava Eletromagnética

A trava eletromagnética é comumente usada para proteger uma porta. Ela normalmente é operada com um interruptor, leitor de impressão digital, leitor RFID/NFC, teclado ou aplicativo em um PC/dispositivo móvel para controlar o acesso a uma porta, portão de prédio etc.

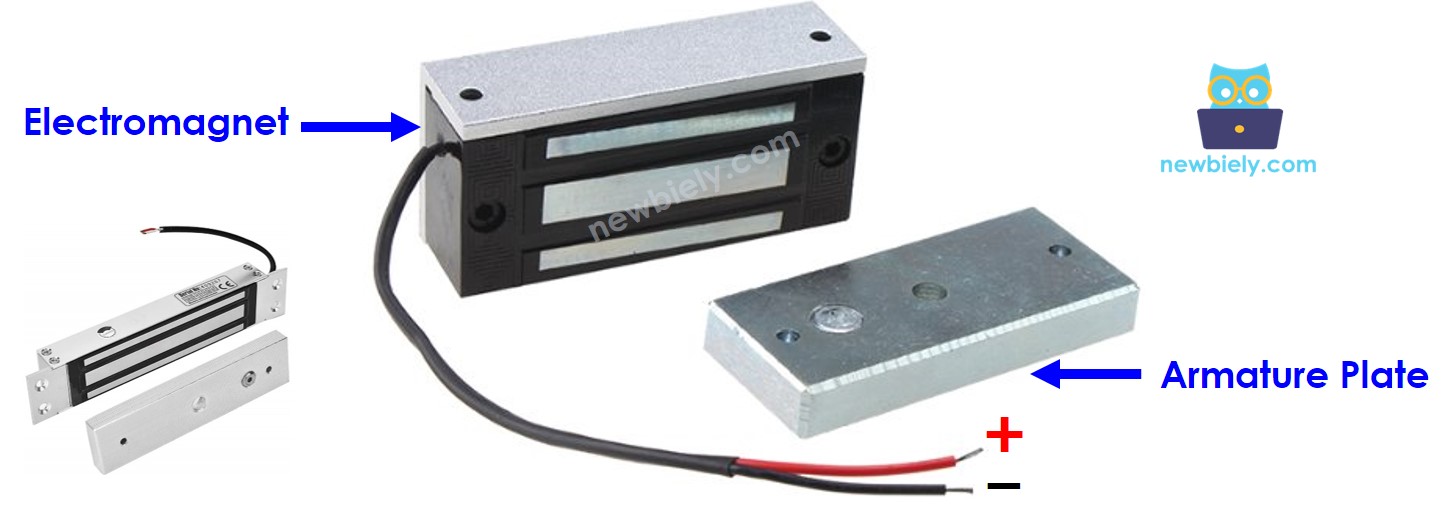

A Pinagem da Trava Eletromagnética

Uma trava eletromagnética é composta por duas partes:

Um eletroímã, que tem dois pinos
Uma placa de armadura

Como Funciona

Quando o eletroímã está alimentado, uma corrente que passa por ele gera um fluxo magnético que faz a placa de armadura ser atraída pelo eletroímã, resultando em uma ação de travamento.
Por outro lado, quando o eletroímã NÃO está alimentado, não há fluxo magnético e a placa de armadura NÃO é atraída pelo eletroímã, criando assim uma ação de destravamento.

※ Nota:

A trava eletromagnética normalmente requer uma fonte de alimentação de 12V, 24V ou 48V. Por isso, ela NÃO pode ser conectada diretamente a um pino do ESP8266. Um relé deve ser usado para essa finalidade.

Se ligarmos a trava eletromagnética a um relé (no modo normalmente aberto):

Quando o relé não está ativado, a porta está destravada
Quando o relé é acionado, a porta está travada

Conectar o ESP8266 a um relé nos permite programá-lo para controlar a trava eletromagnética. Para saber mais sobre relés, consulte o tutorial ESP8266 - Relé.

Na instalação, a placa de armadura deve ser fixada na porta/janela (a parte que se move), e o eletroímã deve ser fixado no batente da porta (a parte fixa). Quando a porta está fechada, os dois componentes ficam em contato.

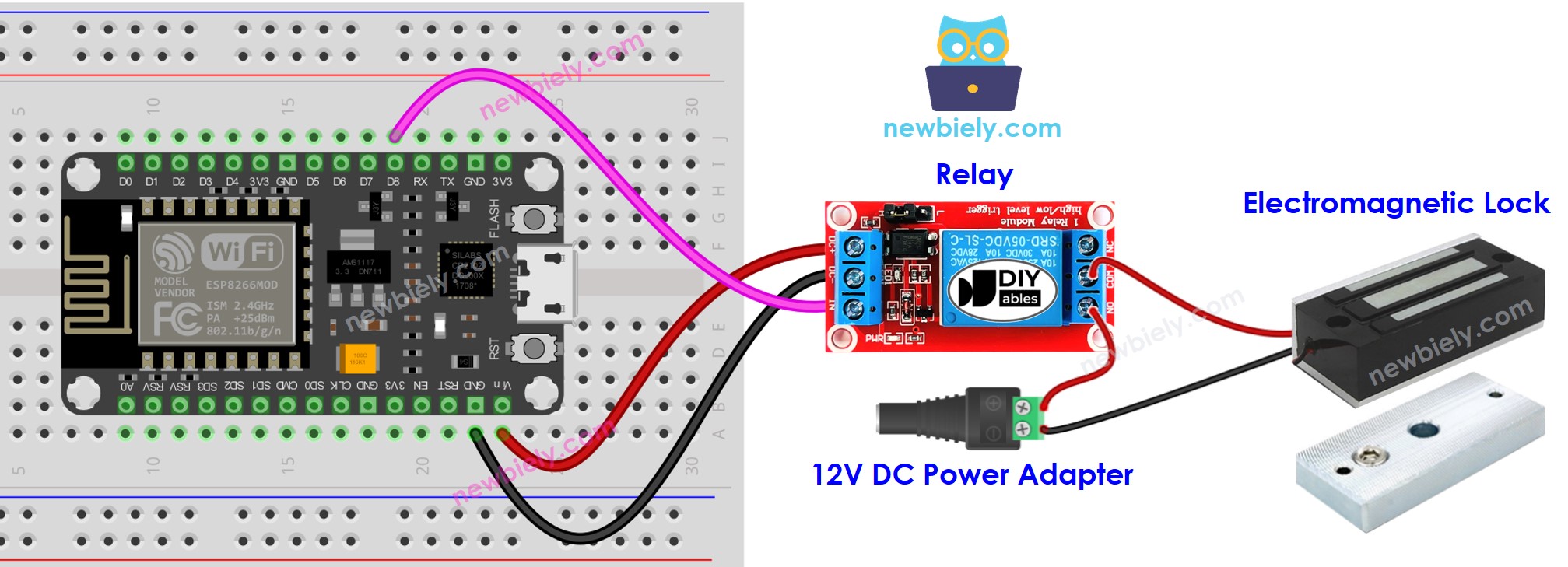

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.

Código ESP8266 para Controlar a Trava EM

O código abaixo fará a porta ser travada e destravada a cada 5 segundos.

/* * Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com * Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp8266/esp8266-electromagnetic-lock */ #define RELAY_PIN D8 // The ESP8266 pin D8 connected to the IN pin of relay // The setup function runs once on reset or power-up void setup() { // initialize digital pin D8 as an output. pinMode(RELAY_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { digitalWrite(RELAY_PIN, HIGH); // lock the door delay(4000); digitalWrite(RELAY_PIN, LOW); // unlock the door delay(4000); }

Passos Rápidos

Para começar com o ESP8266 na Arduino IDE, siga estes passos:

Confira o tutorial como configurar o ambiente para ESP8266 na Arduino IDE se esta for a sua primeira vez usando o ESP8266.
Ligue os componentes como mostrado no diagrama.
Conecte a placa ESP8266 ao seu computador usando um cabo USB.
Abra a Arduino IDE no seu computador.
Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.
Copie o código e abra-o com a Arduino IDE.
Clique no botão Upload da Arduino IDE para compilar e fazer upload do código para o ESP8266.
Aproxime a placa de armadura do eletroímã.
Verifique a atração entre a placa de armadura e o eletroímã.

Vídeo

ESP8266 - Botão Controla Trava Eletromagnética

Confira o tutorial ESP8266 - Botão Controla Trava Eletromagnética.
