ESP8266 - Sensor de Temperatura - OLED

Este tutorial ensina você a usar o ESP8266 para ler a temperatura de um sensor DS18B20 e depois exibi-la em um OLED.

Hardware Necessário

1	×	ESP8266 NodeMCU ESP-12F
1	×	Alternatively, ESP8266 D1 Mini NodeMCU ESP-12F
1	×	Alternatively, ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	Micro USB Cable
1	×	Alternatively, ESP8266 NodeMCU ESP-12F (SMD-form)
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Display OLED I2C SSD1306 128x64
1	×	Display OLED I2C SSD1306 128x32
1	×	Sensor de Temperatura DS18B20 (con Adaptador)
1	×	Sensor de Temperatura DS18B20 (sin Adaptador)
1	×	Protoboard
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP8266

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Buy Note: Many DS18B20 sensors available in the market are unreliable. We strongly recommend buying the sensor from the DIYables brand using the link provided above. We tested it, and it worked reliably.

Buy Note: If you want a bigger OLED display, use the 2.42 inch OLED Display 128x64 .

Sobre o OLED e o Sensor de Temperatura DS18B20

Se você não conhece o OLED e o sensor de temperatura DS18B20 (pinagem, funcionalidade, programação etc.), os tutoriais a seguir podem ajudar:

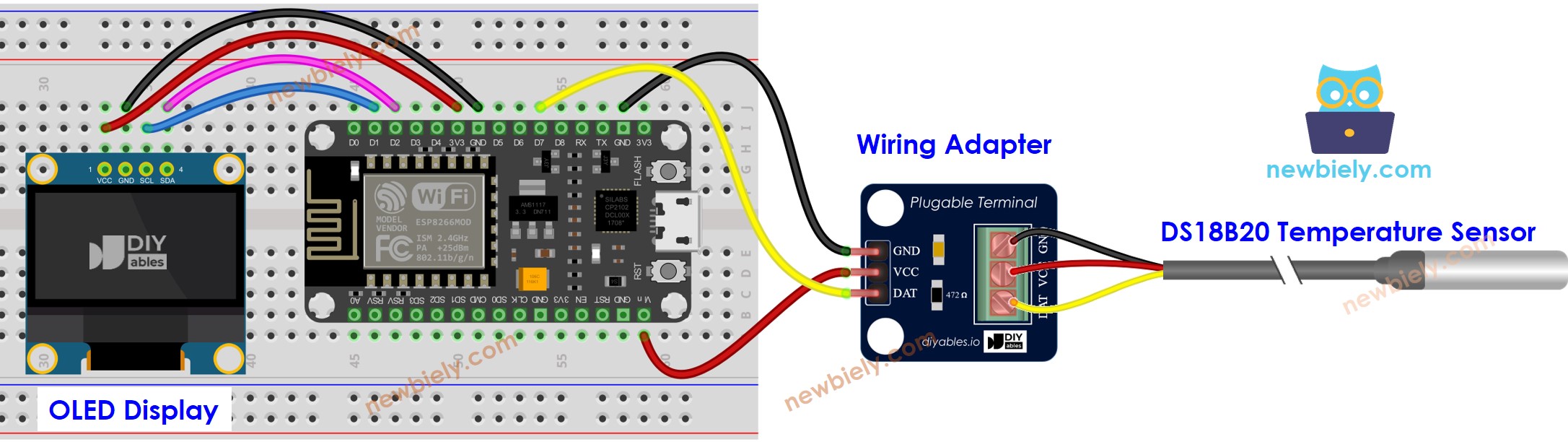

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.

Recomendamos comprar um sensor DS18B20 junto com o adaptador de ligação para uma montagem sem complicações. Este adaptador inclui um resistor integrado, eliminando a necessidade de um resistor adicional na ligação.

Código ESP8266 - Temperatura do Sensor de Temperatura DS18B20 exibida no OLED

/* * Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com * Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp8266/esp8266-temperature-sensor-oled */ #include <Wire.h> #include <Adafruit_GFX.h> #include <Adafruit_SSD1306.h> #include <OneWire.h> #include <DallasTemperature.h> #define OLED_WIDTH 128 // OLED display width, in pixels #define OLED_HEIGHT 64 // OLED display height, in pixels #define SENSOR_PIN 2 // The ESP8266 pin connected to DS18B20 sensor's DQ pin Adafruit_SSD1306 oled(OLED_WIDTH, OLED_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C OneWire oneWire(SENSOR_PIN); // setup a oneWire instance DallasTemperature DS18B20(&oneWire); // pass oneWire to DallasTemperature library String temperature_str; void setup() { Serial.begin(9600); // initialize OLED display with address 0x3C for 128x64 if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { Serial.println(F("SSD1306 allocation failed")); while (true); } delay(2000); // wait for initializing oled.clearDisplay(); // clear display oled.setTextSize(2); // text size oled.setTextColor(WHITE); // text color oled.setCursor(0, 10); // position to display DS18B20.begin(); // initialize the sensor temperature_str.reserve(10); // to avoid fragmenting memory when using String } void loop() { DS18B20.requestTemperatures(); // send the command to get temperatures float temperature_C = DS18B20.getTempCByIndex(0); // read temperature in Celsius temperature_str = String(temperature_C, 2); // two decimal places temperature_str += char(247) + String("C"); Serial.println(temperature_str); // print the temperature in Celsius to Serial Monitor oled_display_center(temperature_str); } void oled_display_center(String text) { int16_t x1; int16_t y1; uint16_t width; uint16_t height; oled.getTextBounds(text, 0, 0, &x1, &y1, &width, &height); // center the display both horizontally and vertically oled.clearDisplay(); // clear display oled.setCursor((OLED_WIDTH - width) / 2, (OLED_HEIGHT - height) / 2); oled.println(text); // text to display oled.display(); }

Passos Rápidos

Para começar com o ESP8266 no Arduino IDE, siga estes passos:

Confira o tutorial como configurar o ambiente para o ESP8266 no Arduino IDE se esta for a sua primeira vez usando o ESP8266.
Ligue os componentes como mostrado no diagrama.
Conecte a placa ESP8266 ao seu computador usando um cabo USB.
Abra o Arduino IDE no seu computador.
Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.
Clique no ícone Libraries na barra lateral esquerda do Arduino IDE.

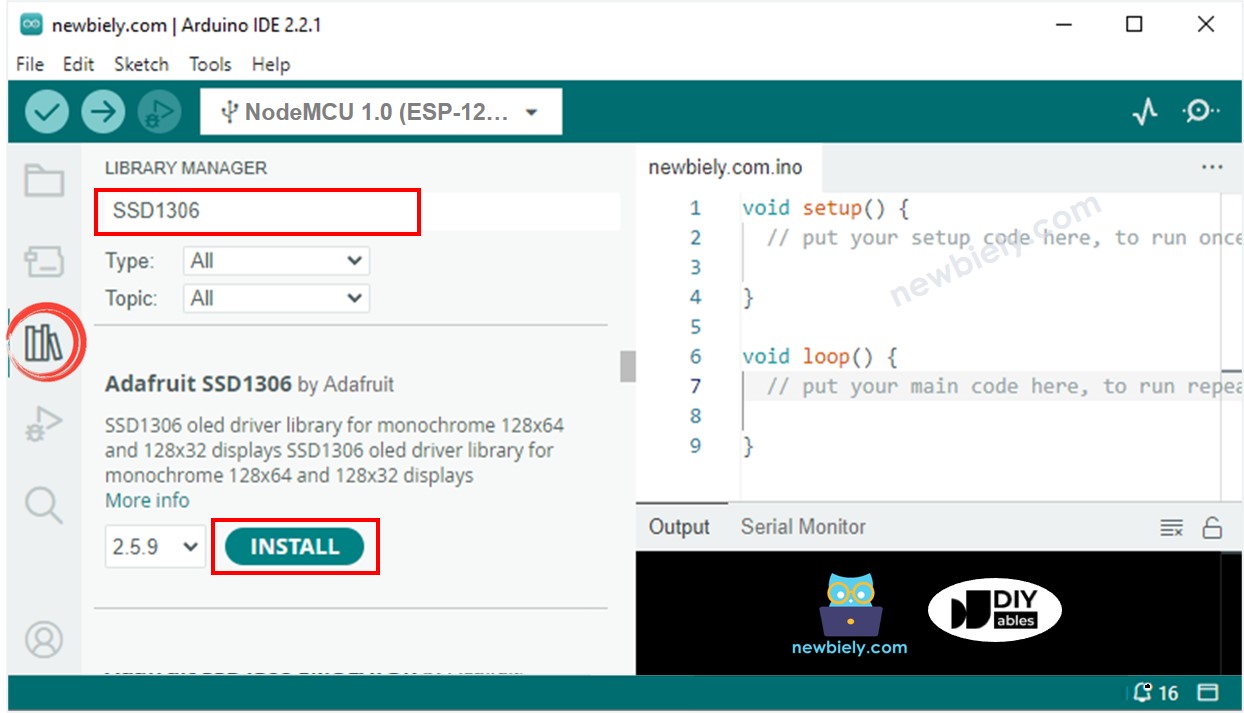

Pesquise por “SSD1306” e localize a biblioteca SSD1306 da Adafruit.
Em seguida, pressione o botão Install para concluir a instalação.

Você será solicitado a instalar dependências adicionais de bibliotecas.
Para instalar todas elas, clique no botão Install All.

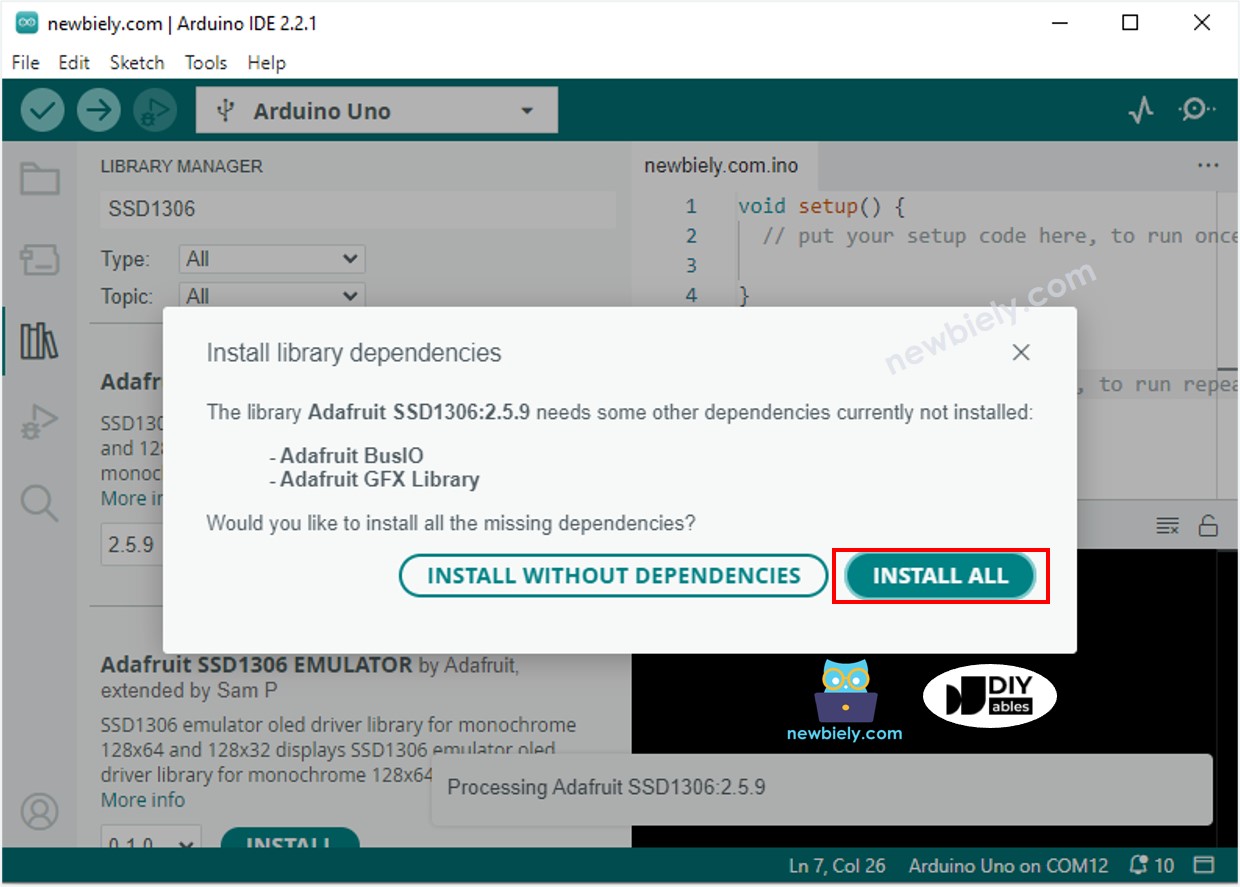

Biblioteca Adafruit GFX para ESP8266 NodeMCU

Pesquise por “Dallas” e localize a biblioteca DallasTemperature de Miles Burton.
Pressione o botão Install para instalar a biblioteca DallasTemperature.

Biblioteca Dallas Temperature para ESP8266 NodeMCU

Você será solicitado a instalar a dependência. Clique no botão Install All para instalar a biblioteca OneWire.

Copie o código e abra-o no Arduino IDE.
Clique no botão Upload para transferir o código para o seu ESP8266.
Coloque o sensor em água quente e fria, ou segure-o na mão.
Confira o resultado no OLED.

※ Nota:

O código em questão centraliza o texto horizontal e verticalmente no display OLED.
