ESP8266 - DHT22

Este tutorial ensina você a usar o ESP8266 para ler a temperatura e a umidade do sensor DHT22. Em detalhes, vamos aprender:

Como conectar o ESP8266 ao sensor DHT22
Como programar o ESP8266 para ler os valores de temperatura e umidade de um DHT22

Hardware Necessário

1	×	ESP8266 NodeMCU ESP-12F
1	×	Alternatively, ESP8266 D1 Mini NodeMCU ESP-12F
1	×	Alternatively, ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	Micro USB Cable
1	×	Alternatively, ESP8266 NodeMCU ESP-12F (SMD-form)
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	DHT22 Módulo Sensor de Temperatura e Umidade
1	×	(Alternativa) DHT22 Sensor
1	×	10 kΩ Resistor
1	×	Protoboard
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP8266

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Sensor de Temperatura e Umidade DHT22

Pinagem do Sensor de Temperatura e Umidade

O DHT22 encontrado no mercado vem em duas formas: sensor e módulo.

O sensor DHT22 tem quatro pinos:

Pino GND: deve ser conectado ao GND (0V)
Pino VCC: deve ser conectado ao VCC (5V)
Pino DATA: usado para a comunicação entre o sensor e o ESP8266
Pino NC: Não conectado, este pino pode ser ignorado

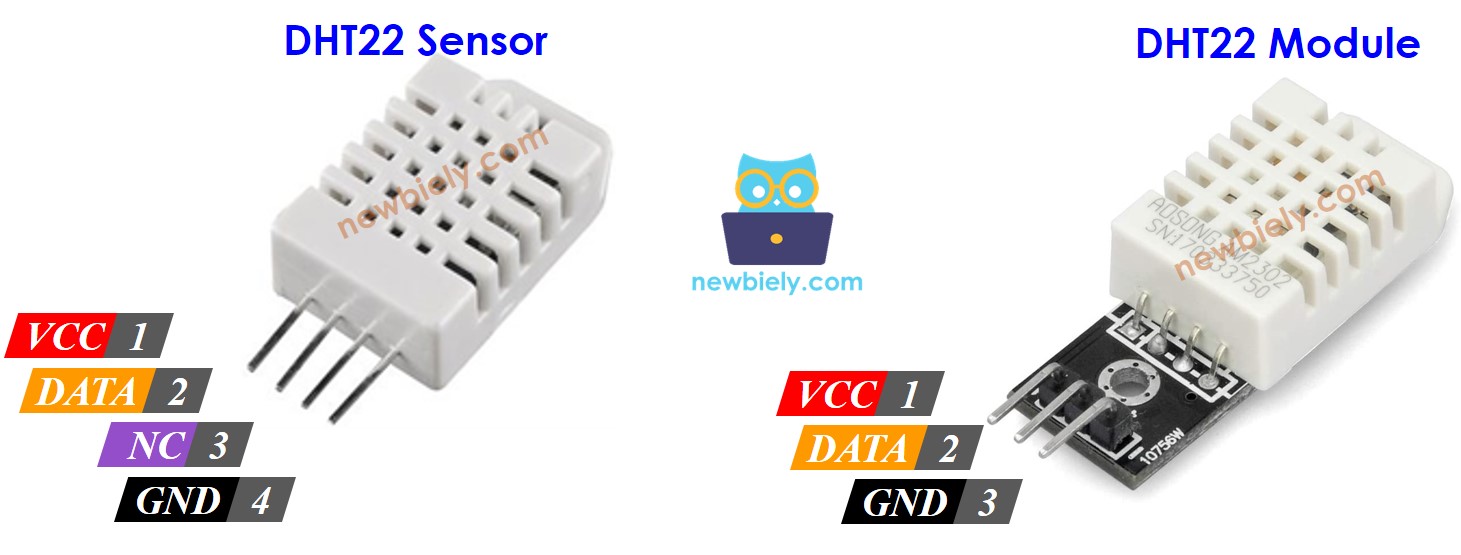

Pinagem do sensor de temperatura e umidade DHT22

O módulo DHT22 tem três pinos:

Pino GND (-): deve ser conectado ao GND (0V)
Pino VCC (+): deve ser conectado ao VCC (5V)
Pino OUT: usado para a comunicação entre o sensor e o ESP8266

※ Nota:

A disposição dos pinos em um módulo pode ser diferente dependendo do fabricante. É IMPRESCINDÍVEL usar como referência as indicações impressas no módulo. Certifique-se de olhar com atenção!

Diagrama de Ligação

ESP8266 - Ligação do Sensor DHT22

Um resistor com valor entre 5K e 10K Ohms é necessário para manter a linha de dados em nível alto, permitindo assim a comunicação entre o sensor e o ESP8266.

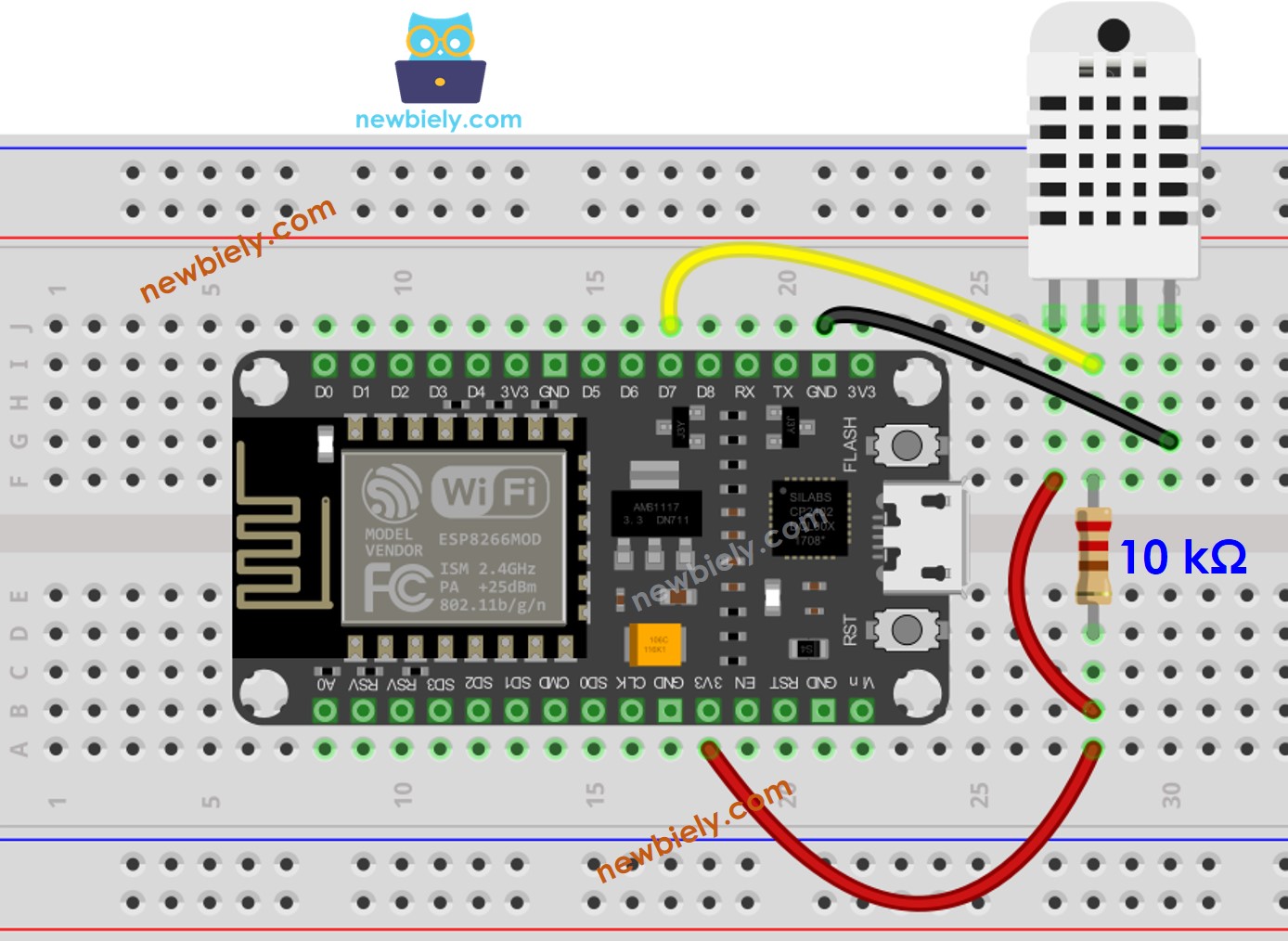

Diagrama de ligação do sensor de temperatura e umidade DHT22 com ESP8266 NodeMCU

This image is created using Fritzing. Click to enlarge image

Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.

ESP8266 - Ligação do Módulo DHT22

A maioria dos módulos de sensor DHT22 tem um resistor integrado, eliminando a necessidade de ligações adicionais ou de solda.

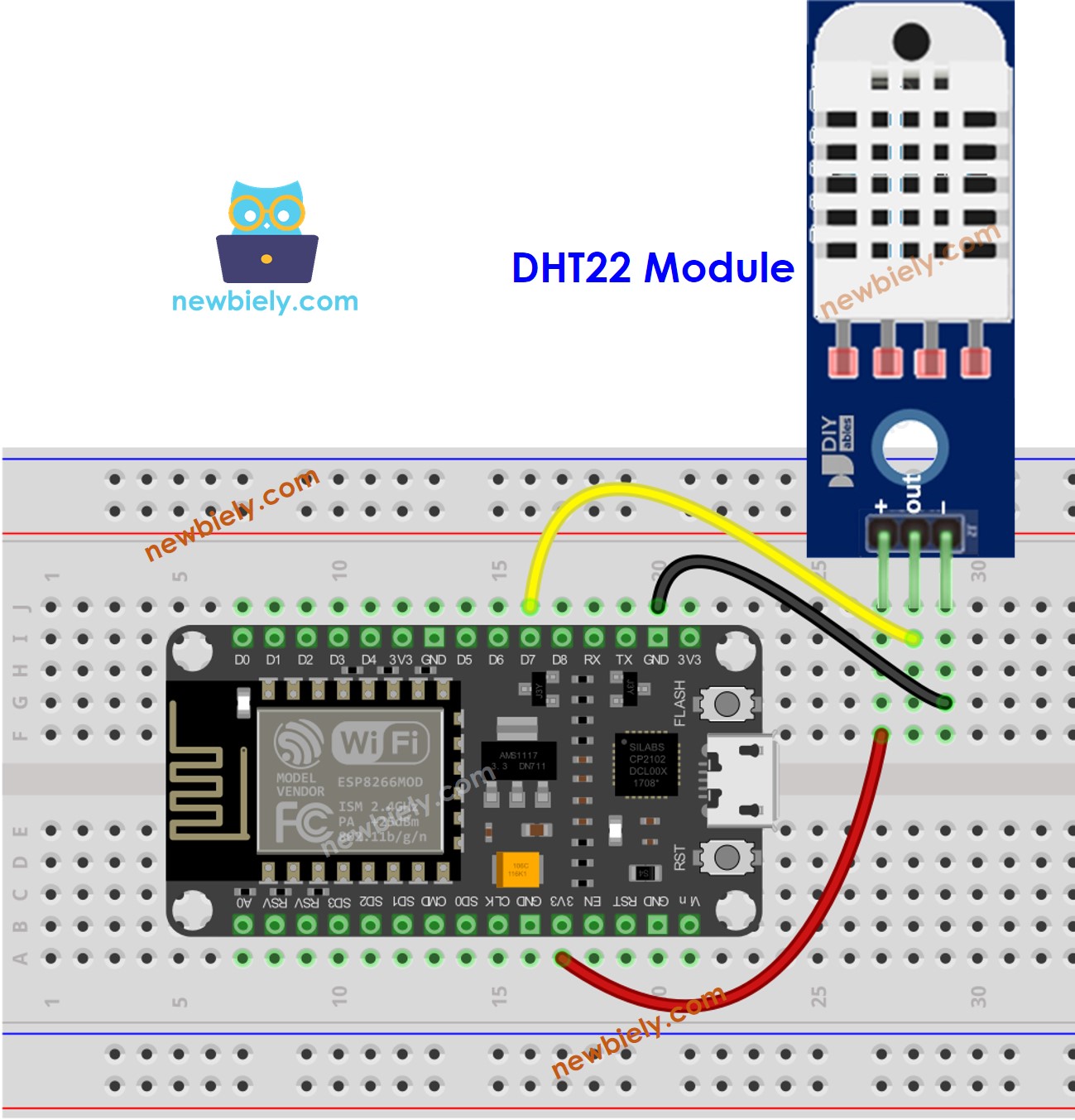

Diagrama de ligação do módulo de temperatura e umidade DHT22 com ESP8266 NodeMCU

This image is created using Fritzing. Click to enlarge image

Como Programar o Sensor de Temperatura DHT22

Para começar, a biblioteca deve ser incluída:

#include "DHT.h"

Especifique o pino do ESP8266 que está conectado ao sensor DHT22.

#define DHT_PIN D7

Especifique o tipo de sensor: DHT22

#define DHT_TYPE DHT22

Crie um objeto DHT.

DHT dht22(DHT_PIN, DHT_TYPE);

Inicie a configuração do sensor:

dht22.begin();

Leia o valor da umidade.

float humi = dht22.readHumidity();

Leia a temperatura em Celsius.

float temperature_C = dht22.readTemperature();

Leia a temperatura em Fahrenheit.

float temperature_F = dht22.readTemperature(true);

Código ESP8266 para o DHT22

/* * Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com * Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp8266/esp8266-dht22 */ #include <DHT.h> #define DHT_SENSOR_PIN D7 // The ESP8266 pin D7 connected to DHT22 sensor #define DHT_SENSOR_TYPE DHT22 DHT dht_sensor(DHT_SENSOR_PIN, DHT_SENSOR_TYPE); void setup() { Serial.begin(9600); dht_sensor.begin(); // initialize the DHT sensor } void loop() { // read humidity float humi = dht_sensor.readHumidity(); // read temperature in Celsius float temperature_C = dht_sensor.readTemperature(); // read temperature in Fahrenheit float temperature_F = dht_sensor.readTemperature(true); // check whether the reading is successful or not if ( isnan(temperature_C) || isnan(temperature_F) || isnan(humi)) { Serial.println("Failed to read from DHT sensor!"); } else { Serial.print("Humidity: "); Serial.print(humi); Serial.print("%"); Serial.print(" | "); Serial.print("Temperature: "); Serial.print(temperature_C); Serial.print("°C ~ "); Serial.print(temperature_F); Serial.println("°F"); } // wait a 2 seconds between readings delay(2000); }

Passos Rápidos

Para começar com o ESP8266 no Arduino IDE, siga estes passos:

Confira o tutorial como configurar o ambiente para o ESP8266 no Arduino IDE se esta for a sua primeira vez usando o ESP8266.
Ligue os componentes como mostrado no diagrama.
Conecte a placa ESP8266 ao seu computador usando um cabo USB.
Abra o Arduino IDE no seu computador.
Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.
Conecte um cabo USB ao ESP8266 e ao PC.
Abra o Arduino IDE e selecione a placa e a porta corretas.
Clique no ícone Libraries na barra lateral esquerda do Arduino IDE.
Pesquise por “DHT” e depois localize a biblioteca de sensor DHT da Adafruit.
Pressione o botão Install para concluir a instalação.

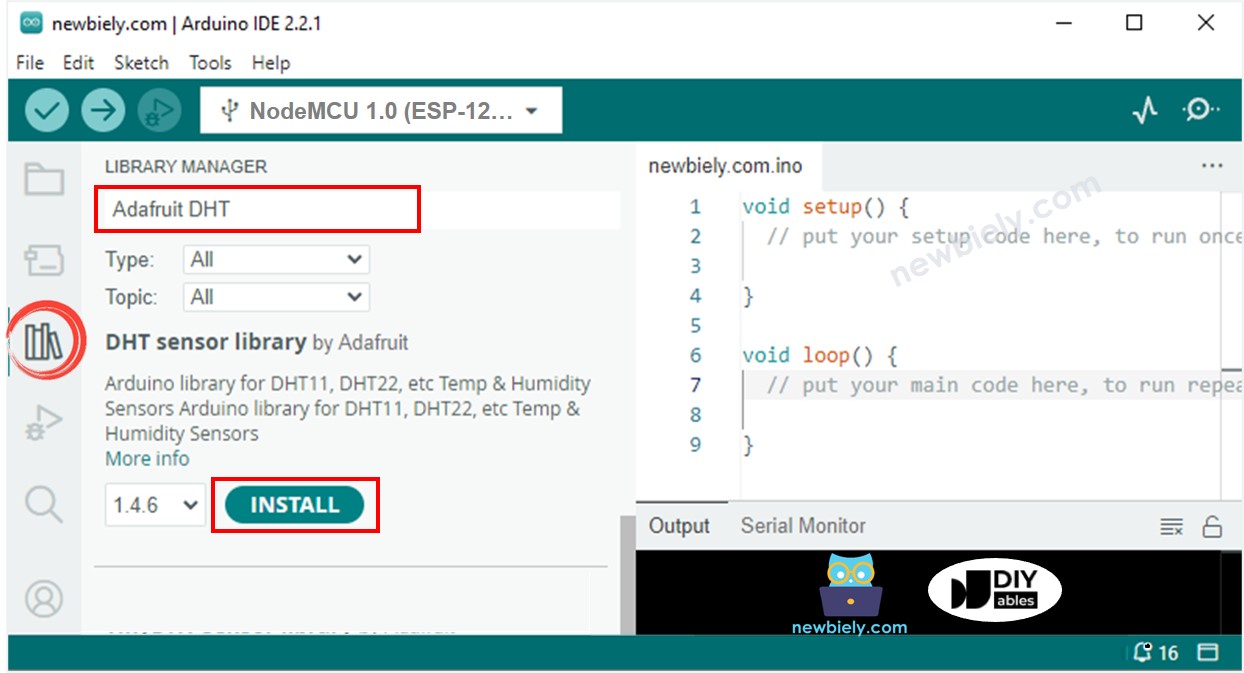

Biblioteca do sensor DHT22 para ESP8266 NodeMCU

Você será solicitado a instalar algumas outras dependências de bibliotecas.
Para instalar todas essas bibliotecas, clique no botão Install All.

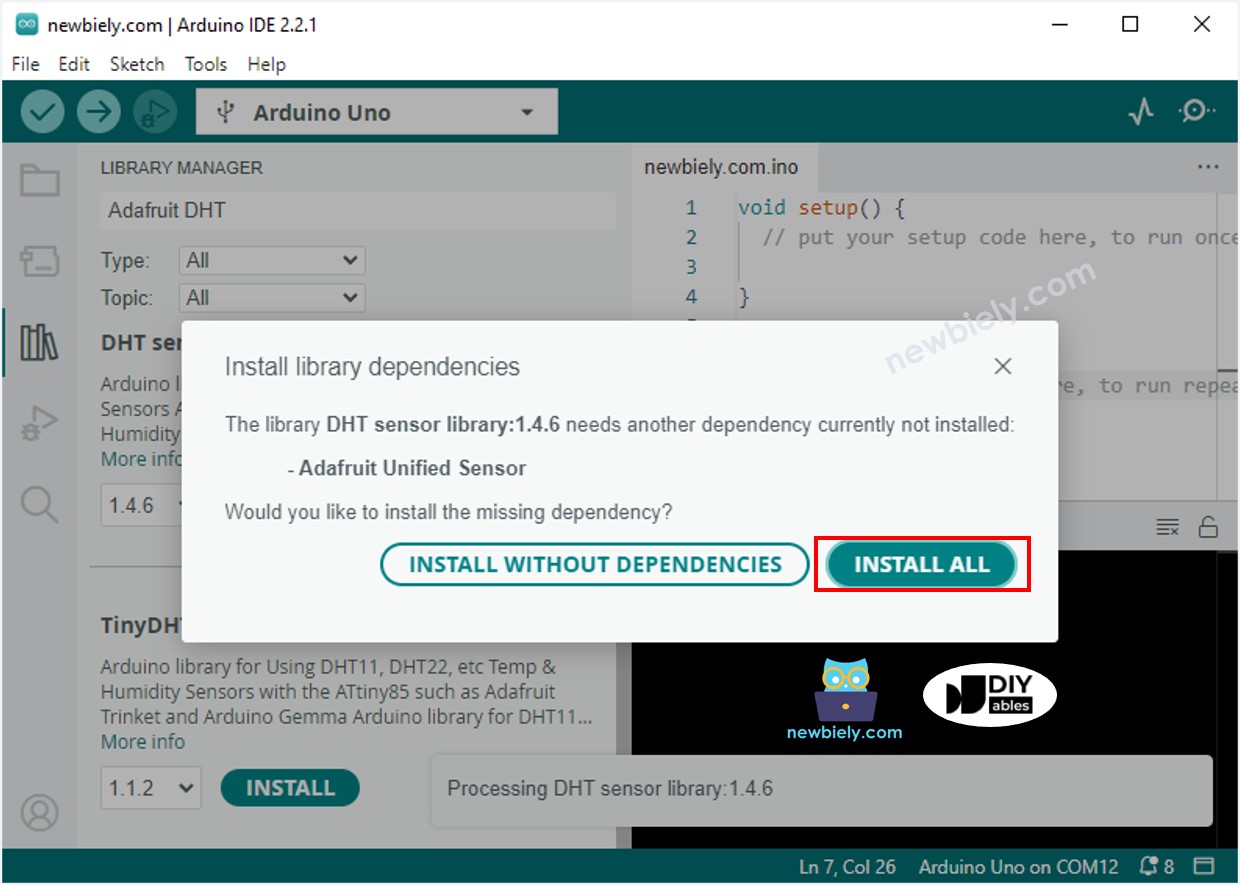

Biblioteca Adafruit Unified Sensor para ESP8266 NodeMCU

Copie o código correspondente ao sensor que você tem e abra-o com o Arduino IDE.
Clique no botão Upload no Arduino IDE para compilar e fazer upload do código para o ESP8266.
Mude a temperatura do ambiente ao redor do sensor.
Confira o resultado no Serial Monitor.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')

New Line

9600 baud

Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 32.00% | Temperature: 28.00°C ~ 82.40°F Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F Humidity: 32.00% | Temperature: 29.00°C ~ 84.20°F Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F

Ln 11, Col 1

Nodemcu 1.0 (ESP-12E Module) on COM15

Vídeo

Conhecimento Adicional

Vamos comparar os sensores DHT11 e DHT22.

O que o DHT11 e o DHT22 têm em comum

A pinagem é a mesma.
A ligação ao ESP8266 não muda.
A programação, com o uso de uma biblioteca, é semelhante, exigindo apenas que uma linha de código seja alterada.

As diferenças entre o DHT11 e o DHT22

	DHT11	DHT22
Preço	custo ultrabaixo	custo baixo
Faixa de temperatura	0°C a 50°C	-40°C a 80°C
Precisão da temperatura	± 2°C	± 0.5°C
Faixa de umidade	20% a 80%	0% a 100%
Precisão da umidade	5%	± 2 a 5%
Taxa de leitura	1Hz (uma vez por segundo)	0.5Hz (uma vez a cada 2 segundos)
Tamanho do corpo	15.5mm x 12mm x 5.5mm	15.1mm x 25mm x 7.7mm

Evidentemente, o DHT22 é mais preciso que o DHT11 e tem uma faixa de medição maior, mas custa mais.
