ESP8266 - RS232

Neste tutorial, vamos mergulhar no uso da comunicação RS232 com o ESP8266, abordando:

Conectar o ESP8266 ao módulo TTL para RS232 para uma comunicação melhor.
Programar o ESP8266 para ler dados do módulo TTL para RS232 de forma eficaz.
Instruir o ESP8266 a enviar dados para o módulo TTL para RS232.

O tutorial inclui orientações tanto para o Serial de hardware quanto para o SoftwareSerial.

Hardware Necessário

1	×	ESP8266 NodeMCU ESP-12F
1	×	Alternatively, ESP8266 D1 Mini NodeMCU ESP-12F
1	×	Alternatively, ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	Micro USB Cable
1	×	Alternatively, ESP8266 NodeMCU ESP-12F (SMD-form)
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Módulo TTL para RS232
1	×	(Alternativa) MAX3232 RS232 to TTL Module
1	×	Fios Jumper
1	×	(Opcional) USB to RS232 Cable
1	×	(Opcional) USB to RS232 Converter
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP8266

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Módulo TTL para RS232

Quando você trabalha com comunicação serial no ESP8266 e usa Serial.print(), Serial.read() e Serial.write(), o que acontece é que o seu ESP8266 envia dados pelo pino TX e recebe dados que chegam no pino RX. Agora, o ponto é este: os sinais em TX e RX estão em nível TTL, o que é ótimo, mas eles não viajam muito longe. Então, se você pretende trocar dados em longas distâncias, precisa melhorar esse sinal.

Entra o módulo TTL para RS232. Este dispositivo prático transforma o seu sinal TTL em RS232 e vice-versa. É como mágica para fazer a sua comunicação chegar longe.

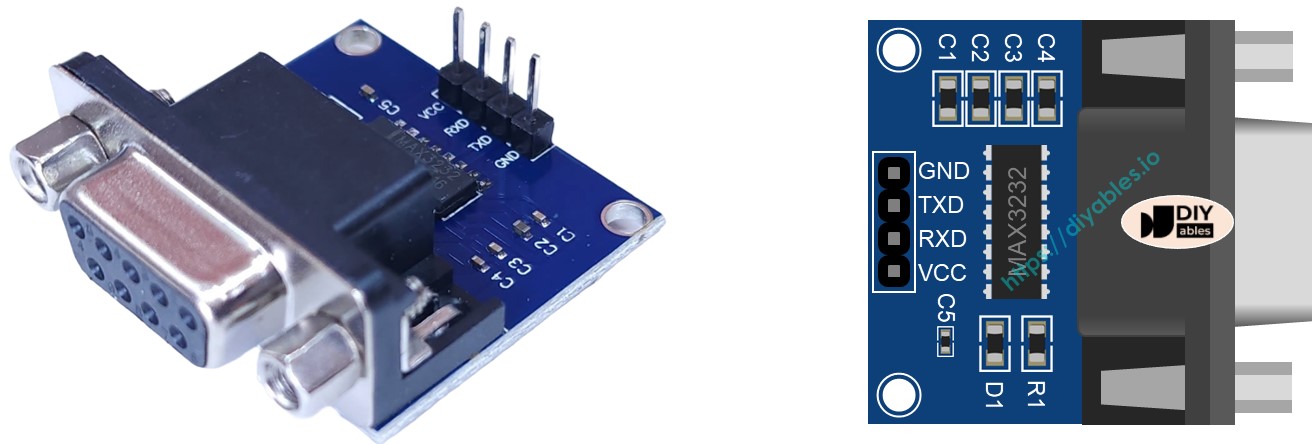

Pinagem

O módulo RS232 para TTL tem duas interfaces:

A interface TTL (conectada ao ESP8266) inclui 4 pinos

Pino VCC: pino de alimentação, precisa ser conectado ao VCC (5V/3.3V)
Pino GND: pino de alimentação, precisa ser conectado ao GND (0V)
Pino RXD: pino de dados, precisa ser conectado a um pino RX do ESP8266
Pino TXD: pino de dados, precisa ser conectado a um pino TX do ESP8266

A interface RS232: conector D-Sub DB9 fêmea, conecte-o ao dispositivo serial

Diagrama de Ligação

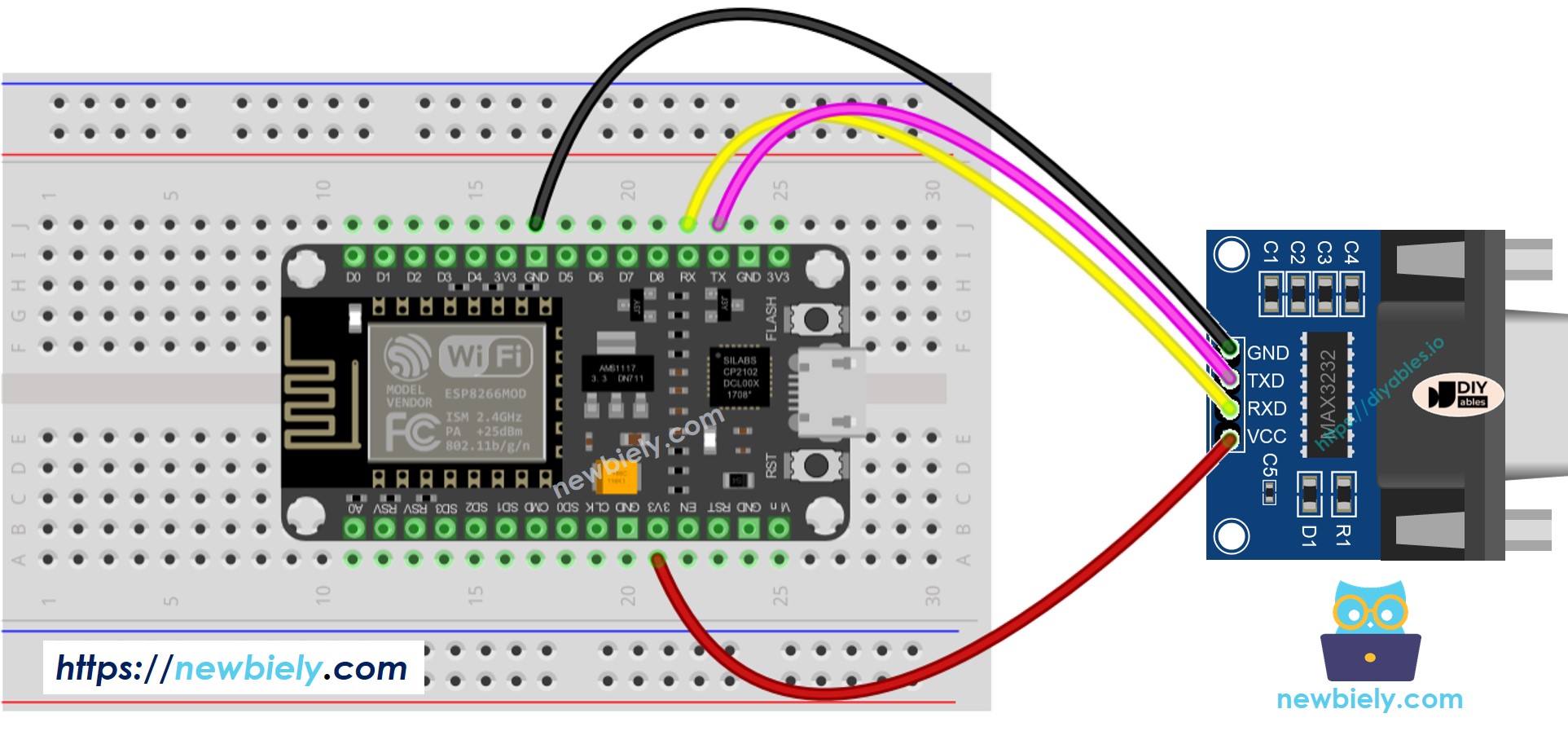

Diagrama de ligação ao usar a serial de hardware

This image is created using Fritzing. Click to enlarge image

Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.

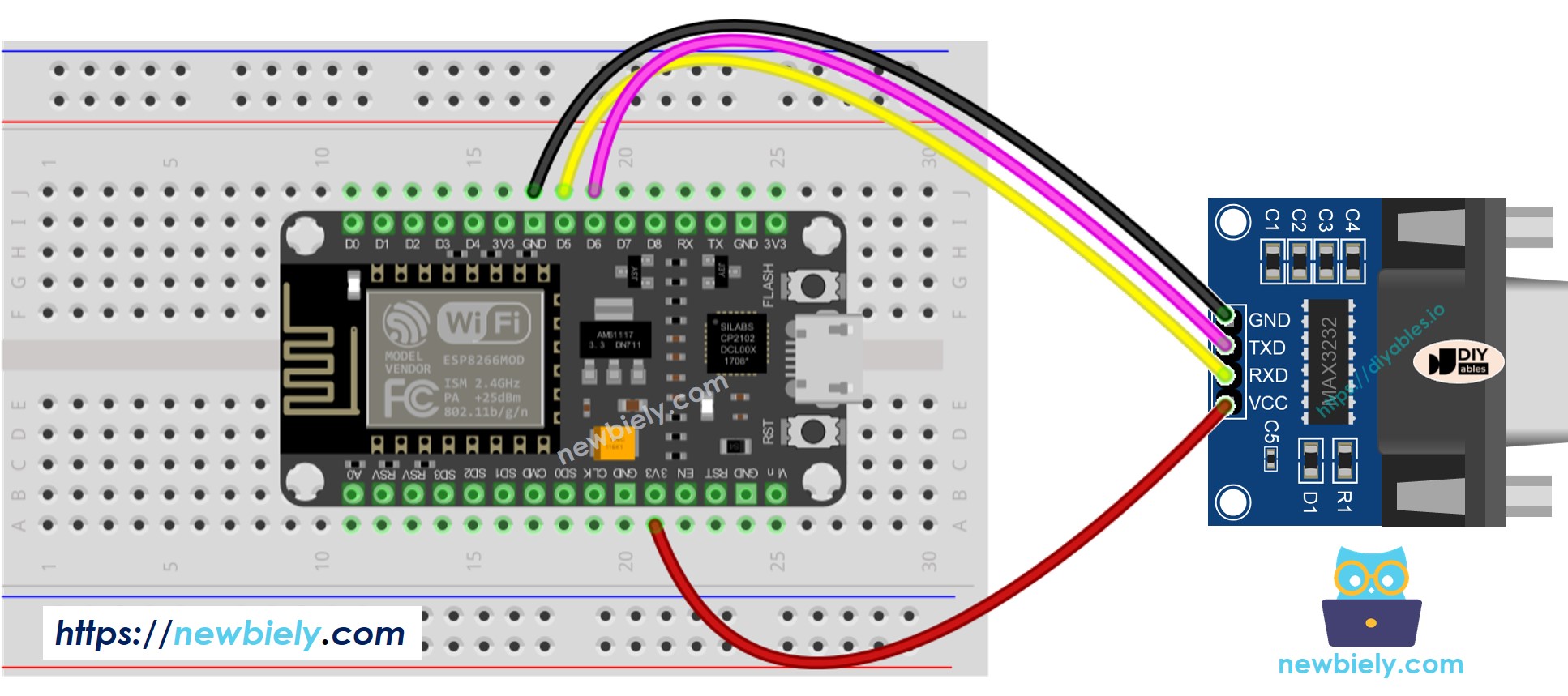

Diagrama de ligação ao usar a serial por software

Diagrama de ligação do ESP8266 NodeMCU com RS232 para TTL

This image is created using Fritzing. Click to enlarge image

Como Programar o ESP8266 para Usar o Módulo RS232

Inicializa a interface Serial:

Serial.begin(9600);

Se você usar SoftwareSerial, é preciso incluir a biblioteca e declarar um objeto SoftwareSerial:

#include <SoftwareSerial.h> // Define the SoftwareSerial objects and their pins SoftwareSerial SoftSerial(7, 6); // RX: 7, TX: 6

Para ler os dados que vêm do RS232, você pode usar as seguintes funções:

Para escrever dados no RS232, você pode usar as seguintes funções:

E mais funções para usar com o RS232 na referência de Serial

Código ESP8266 para Serial de Hardware

/* * Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com * Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp8266/esp8266-rs232 */ void setup() { // start communication with baud rate 9600 Serial.begin(9600); // wait a moment to allow serial ports to initialize delay(100); } void loop() { // Check if there's data available on Serial if (Serial.available()) { char data = Serial.read(); // read the received character Serial.print(data); // echo back to data to the sender } }

Código ESP8266 para Serial por Software

/* * Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com * Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp8266/esp8266-rs232 */ #include <SoftwareSerial.h> // define the SoftwareSerial object and their pins SoftwareSerial SoftSerial(D5, D6); // RX: D5, TX: D6 void setup() { // start communication with baud rate 9600 SoftSerial.begin(9600); // wait a moment to allow serial ports to initialize delay(100); } void loop() { // Check if there's data available on SoftSerial if (SoftSerial.available()) { char data = SoftSerial.read(); // read the received character SoftSerial.print(data); // echo back to data to the sender } }

Testando

Você pode fazer um teste enviando dados do seu PC para o ESP8266 via RS232 e vice-versa. Para isso, siga os passos abaixo:

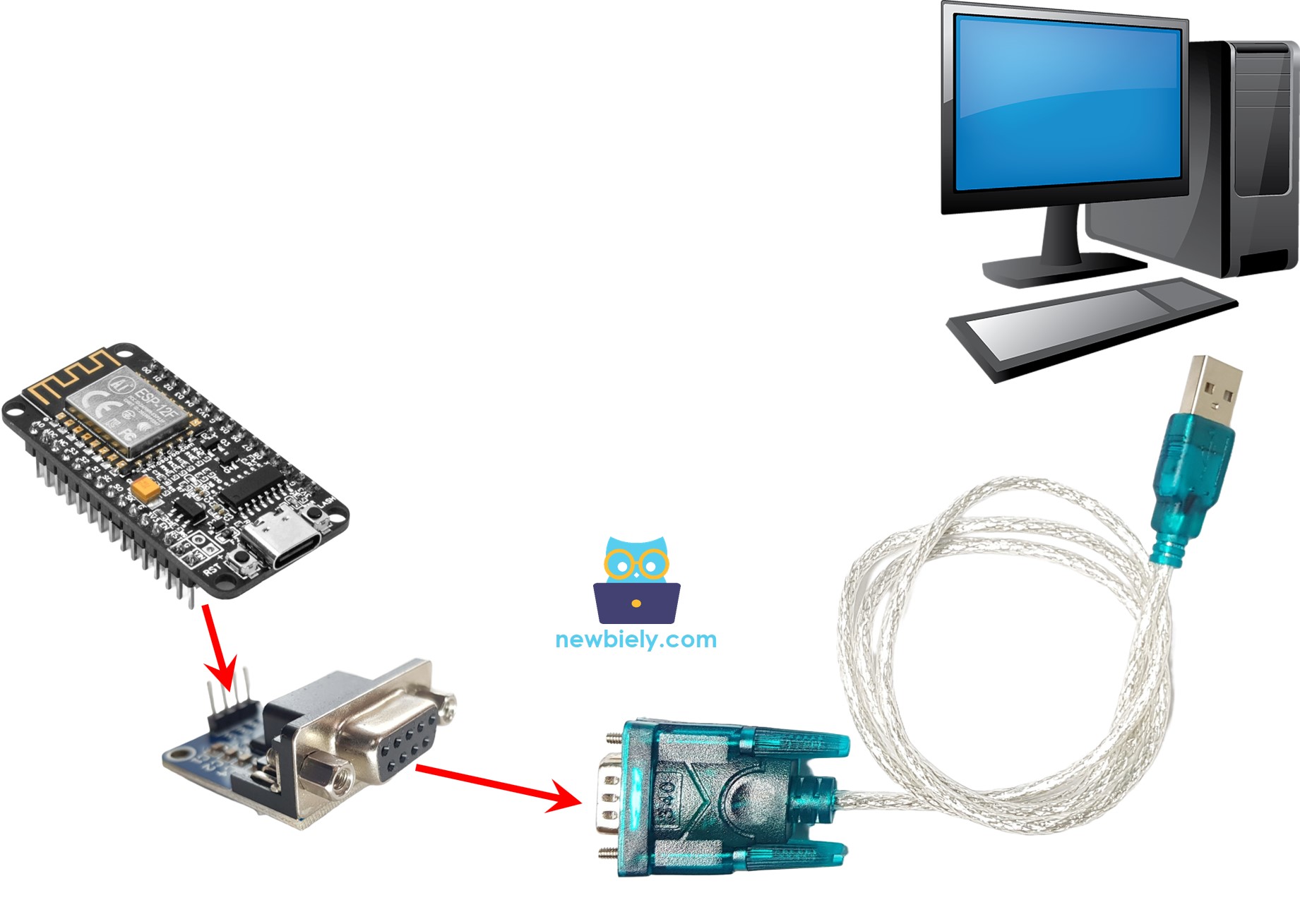

Conecte o ESP8266 ao seu PC por meio de um cabo RS232 para USB, como abaixo:

Comunicação do ESP8266 NodeMCU RS232 com o PC

Instale um programa de terminal serial como o Tera Term ou o PuTTY
Abra o programa de terminal serial e configure os parâmetros Serial (porta COM, baurate...)
Digite alguns dados no Terminal Serial para enviá-los ao ESP8266.
Se der certo, você verá os dados de eco no Terminal Serial.
