ESP8266 - Potenciômetro Relé

Este tutorial ensina você a usar o ESP8266 e um potenciômetro para controlar um relé. Em detalhes:

O ESP8266 verifica se o valor analógico do potenciômetro está acima ou abaixo de um limite e age de acordo - ligando ou desligando o relé
O ESP8266 verifica se a tensão de saída do potenciômetro está acima ou abaixo de um limite e age de acordo - ligando ou desligando o relé

Ao conectar um relé a uma lâmpada, fita LED, motor ou atuador.. Podemos então usar o ESP8266 e o potenciômetro para controlar a lâmpada, a fita LED, o motor ou o atuador...

Hardware Necessário

1	×	ESP8266 NodeMCU ESP-12F
1	×	Alternatively, ESP8266 D1 Mini NodeMCU ESP-12F
1	×	Alternatively, ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	Micro USB Cable
1	×	Alternatively, ESP8266 NodeMCU ESP-12F (SMD-form)
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Potentiometer
1	×	Alternatively, 10k Ohm Trimmer Potentiometer
1	×	(Alternativa) Potentiometer Kit
1	×	(Alternativa) Potentiometer Module with Knob
1	×	Relé
1	×	Warning Light Bright Waterproof
1	×	Fonte de Alimentação 12V
1	×	Conector de Alimentação DC
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para ESP8266

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre Relé e Potenciômetro

Se você não está familiarizado com relé e potenciômetro (incluindo pinagem, funcionalidade e programação), os tutoriais a seguir podem ajudar:

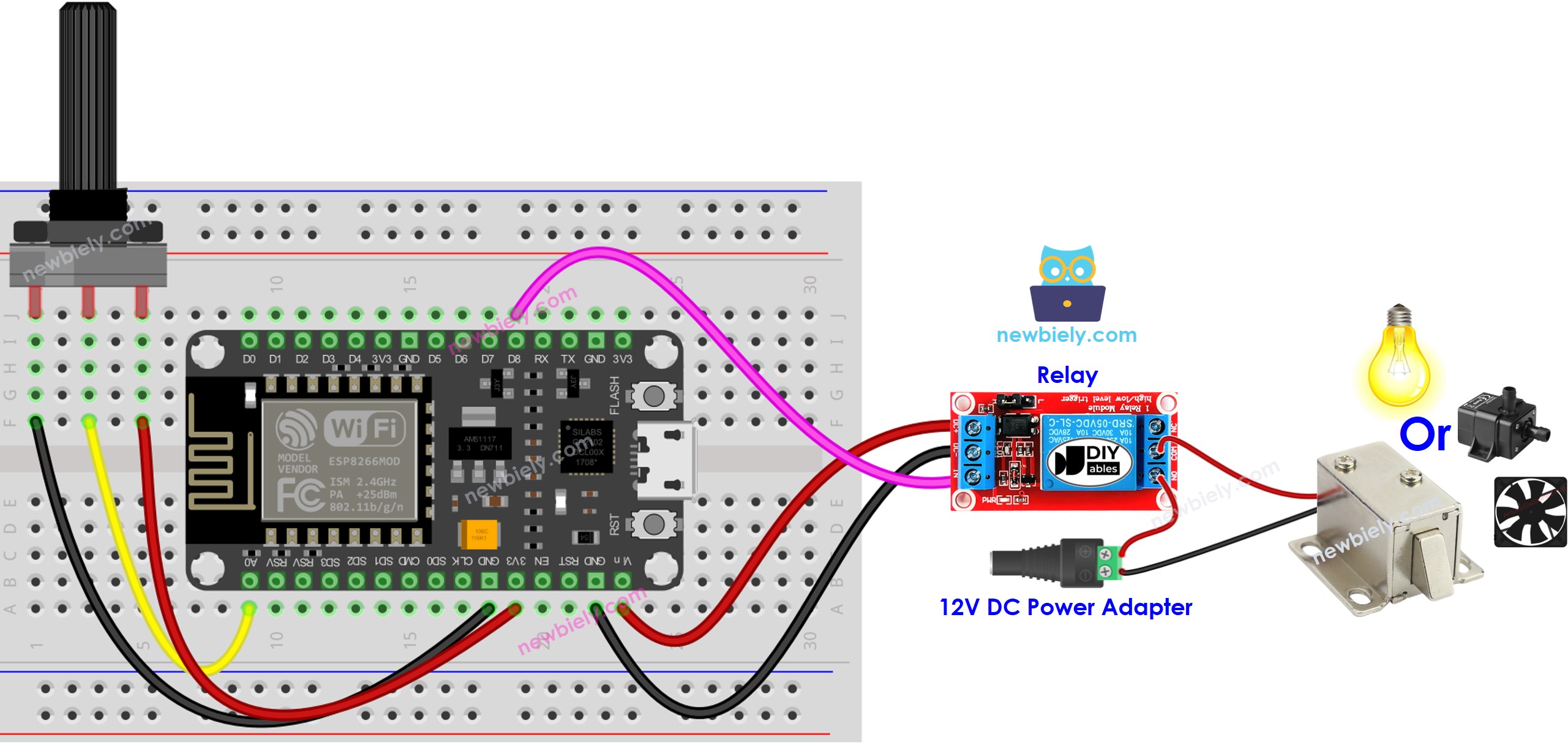

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Para mais informações, veja Pinagem do ESP8266 e como alimentar o ESP8266 e outros componentes.

Código ESP8266 - Limite Analógico

/* * Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com * Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp8266/esp8266-potentiometer-relay */ #define POTENTIOMETER_PIN A0 // The ESP8266 pin connected to Potentiometer pin #define RELAY_PIN D8 // The ESP8266 pin connected to Relay's pin #define ANALOG_THRESHOLD 1000 void setup() { pinMode(RELAY_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode } void loop() { int analog_value = analogRead(POTENTIOMETER_PIN); // read the input on analog pin if (analog_value > ANALOG_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay }

Passos Rápidos

Para começar com o ESP8266 no Arduino IDE, siga estes passos:

Confira o tutorial como configurar o ambiente para o ESP8266 no Arduino IDE se esta for a sua primeira vez usando o ESP8266.
Faça a ligação dos componentes conforme mostrado no diagrama.
Conecte a placa ESP8266 ao seu computador usando um cabo USB.
Abra o Arduino IDE no seu computador.
Escolha a placa ESP8266 correta, como (por exemplo, NodeMCU 1.0 (ESP-12E Module)), e a respectiva porta COM.
Conecte o seu ESP8266 ao computador usando um cabo USB.
Abra o Arduino IDE e selecione a placa e a porta corretas.
Copie o código acima e abra-o no Arduino IDE.
Clique no botão Upload no Arduino IDE para compilar e fazer o upload do código para o ESP8266.

Gire o potenciômetro
Confira a alteração no estado do relé

Explicação do Código

Confira a explicação linha por linha contida nos comentários do código-fonte!

Código ESP8266 - Limite de Tensão

O valor analógico de um potenciômetro é convertido em um valor de tensão. Essa tensão é então comparada a um limite de tensão, o que faz com que o relé seja acionado.

/* * Este código de ESP8266 NodeMCU foi desenvolvido por pt.newbiely.com * Este código de ESP8266 NodeMCU é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/esp8266/esp8266-potentiometer-relay */ #define POTENTIOMETER_PIN A0 // The ESP8266 pin connected to Potentiometer pin #define RELAY_PIN D8 // The ESP8266 pin connected to Relay's pin #define VOLTAGE_THRESHOLD 2.5 // Voltages void setup() { pinMode(RELAY_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode } void loop() { int analog_value = analogRead(POTENTIOMETER_PIN); // read the input on analog pin float voltage = floatMap(analog_value, 0, 1023, 0, 5); // Rescale to potentiometer's voltage if(voltage > VOLTAGE_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay } float floatMap(float x, float in_min, float in_max, float out_min, float out_max) { return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min; }
