Como Alimentar o Arduino UNO R4
Você pode ter encontrado na internet informações sobre três formas diferentes de alimentar o Arduino UNO R4: pela porta USB, pelo conector barrel jack ou pelo pino Vin. Mas qual delas é a mais segura e eficaz, principalmente se você também precisa alimentar componentes extras, como sensores, displays ou motores? Neste tutorial, vamos mostrar os melhores métodos para alimentar o seu Arduino UNO R4, tanto em projetos simples quanto em projetos mais complexos, ajudando você a manter todos os seus dispositivos estáveis e protegidos.
Em detalhes, vamos aprender:
- Três formas de alimentar o Arduino UNO R4
- A melhor forma de alimentar o Arduino UNO R4
- Alimentar o Arduino UNO R4 e componentes externos
- Configuração recomendada com um divisor de energia
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V4 IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables STEM V4B IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Três Formas de Alimentar o Arduino UNO R4
- Alimentação pela porta USB (5V): Este método fornece 5V estáveis diretamente do seu computador ou de um adaptador de energia USB. É simples e seguro para a maioria dos projetos Arduino, porque a tensão não precisa de regulação adicional.
- Alimentação pelo barrel jack (6-24V): Se você fornecer 6-24V pelo barrel jack, o regulador interno do Arduino reduzirá a tensão para 5V. No entanto, muitos adaptadores de energia fáceis de encontrar são de 9V ou 12V. Usar essas tensões mais altas pode fazer o Arduino esquentar bastante.
- Alimentação pelo pino Vin (6-24V): Da mesma forma, se você fornecer 6-24V pelo pino Vin, o regulador interno reduzirá a tensão para 5V. Mais uma vez, no entanto, a maioria dos adaptadores de energia comuns é de 9V ou 12V. Usar adaptadores de 9V ou 12V pode fazer o Arduino esquentar ou superaquecer.
Qual É a Melhor Forma de Alimentar o Arduino UNO R4?
Quando você alimenta a placa pelo barrel jack ou pelo pino Vin, deve usar uma tensão na faixa de 6-24V. No entanto, muitos adaptadores de energia estão disponíveis em 5V, 9V ou 12V:
- Se você usar uma fonte de 5V pelo barrel jack ou pelo pino Vin, ela pode funcionar, mas pode ficar instável, porque não há tensão suficiente para o regulador interno funcionar corretamente.
- Usar 9V ou 12V é mais estável, mas geralmente faz a placa Arduino esquentar.
Portanto, a melhor opção é alimentar o Arduino UNO R4 com uma fonte de 5V pela porta USB.
Alimentando Componentes Externos
Muitos projetos precisam não apenas do Arduino, mas também de outros componentes, como sensores, displays e motores. Alimentar essas peças externas diretamente pelo pino 5V do Arduino não é recomendado, porque elas podem puxar corrente demais pelo regulador da placa, podendo danificar o Arduino. Por isso, precisamos alimentar separadamente os componentes externos, como sensores, displays e motores. A próxima parte vai mostrar como fazer isso.
Muitos projetos precisam não apenas do Arduino, mas também de outras peças, como sensores, displays e motores. Não é recomendado alimentar essas peças externas diretamente pelo pino 5V do Arduino. Isso acontece porque elas podem usar corrente demais, o que pode danificar o regulador de tensão do Arduino e, possivelmente, a placa Arduino Uno R4.
Em vez disso, você deve alimentar os componentes externos, como sensores, displays e motores, separadamente. A próxima seção vai mostrar como fazer isso.
Configuração Recomendada com um Divisor de Energia
A solução ideal é usar uma fonte de 5V junto com um kit divisor de energia. Esse divisor vai dividir a saída de 5V em duas linhas:
- Conector USB-C para o Arduino
- Bloco de bornes de parafuso para componentes externos e sensores
Assim, cada parte do seu projeto recebe uma alimentação estável de 5V, sem o risco de danificar o Arduino UNO R4.

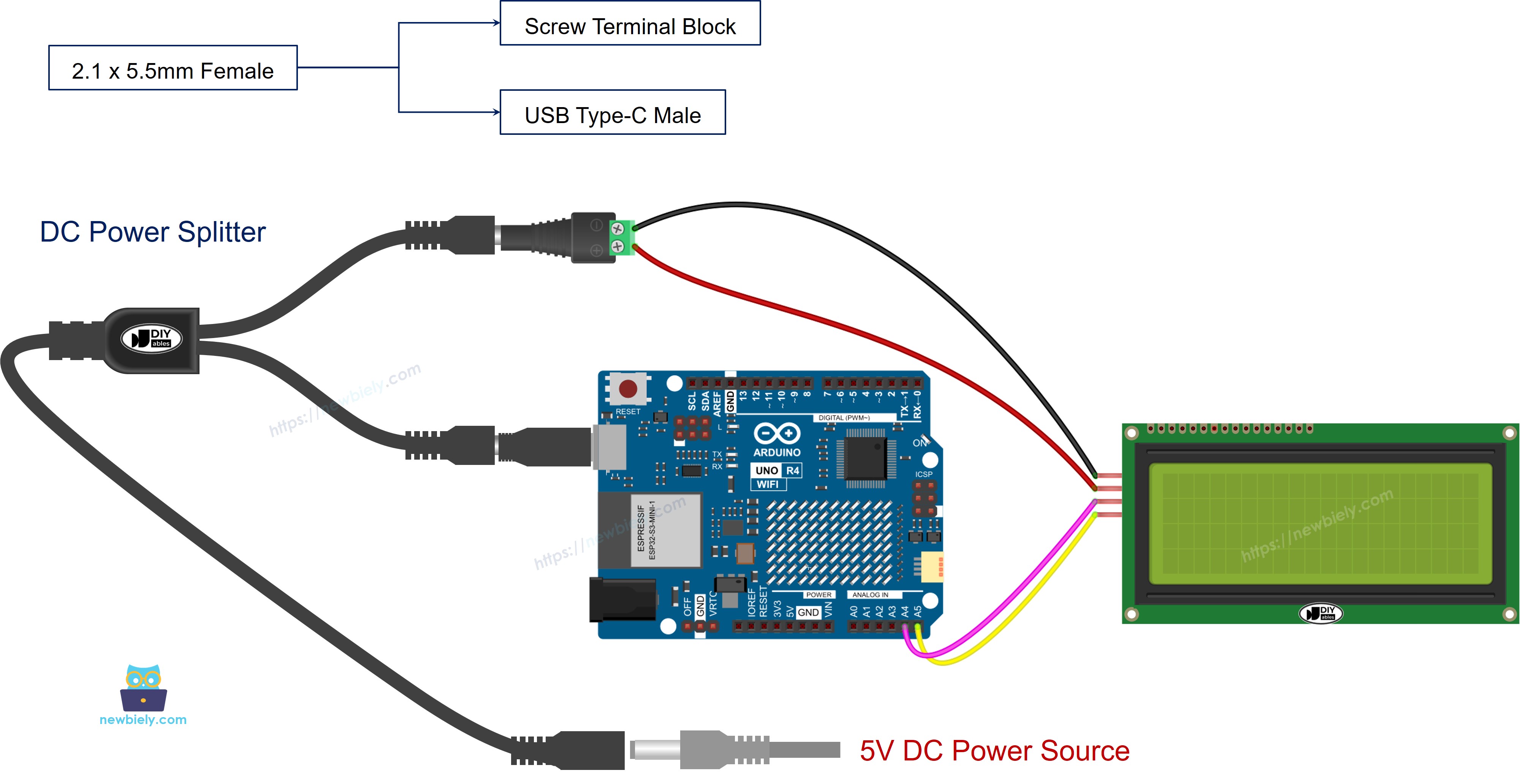

Diagrama de Ligação
Abaixo está um exemplo da melhor forma de alimentar o Arduino UNO R4 e um display LCD:
O diagrama de ligação abaixo mostra a melhor forma de alimentar o Arduino Uno R4 e o display LCD:
Exemplo Prático
Nesta foto, você pode ver como alimentar o Arduino UNO R4 e componentes adicionais em um projeto real:
