Arduino UNO R4 - Sensor de Temperatura

Este tutorial ensina você a usar o sensor de temperatura 1-wire DS18B20 com o Arduino UNO R4. Em detalhes, vamos aprender:

Como conectar o sensor de temperatura DS18B20 ao Arduino UNO R4.
Como conectar o sensor de temperatura DS18B20 ao Arduino UNO R4 usando um adaptador.
Como programar o Arduino UNO R4 para ler o valor de temperatura do sensor DS18B20.

Hardware Necessário

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatively, DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Alternatively, DIYables STEM V4B IoT, Compatible with Arduino Uno R4 WiFi
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Sensor de Temperatura DS18B20 (con Adaptador)
1	×	Sensor de Temperatura DS18B20 (sin Adaptador)
1	×	Fios Jumper
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno R4
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino UNO R4
1	×	(Recomendado) Shield de Protoboard para Arduino Uno R4
1	×	(Recomendado) Case para Arduino Uno R4
1	×	(Recomendado) Divisor de Alimentação para Arduino Uno R4
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V4 IoT Starter Kit (Arduino included)
1	×	DIYables STEM V4B IoT Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Buy Note: Many DS18B20 sensors available in the market are unreliable. We strongly recommend buying the sensor from the DIYables brand using the link provided above. We tested it, and it worked reliably.

Sobre o Sensor de Temperatura One Wire DS18B20

Pinagem

O sensor de temperatura DS18B20 tem três pinos.

Pino GND: conecte ao GND (0V).
Pino VCC: conecte ao VCC (5V ou 3,3V).
Pino DATA: é o barramento de dados 1-Wire. Conecte-o a um pino digital do Arduino UNO R4.

O sensor existe em dois tipos: o encapsulamento TO-92, que parece um transistor, e a sonda à prova d'água. Neste tutorial, vamos usar o tipo sonda à prova d'água.

Pinagem do sensor de temperatura DS18B20

Para conectar um sensor de temperatura DS18B20 a um Arduino UNO R4, você precisa de um resistor de pull-up, o que pode ser complicado. Alguns fabricantes oferecem um adaptador de ligação que já inclui o resistor de pull-up e um bloco de bornes de parafuso, o que simplifica a montagem.

Diagrama de Ligação

Diagrama de ligação na protoboard

This image is created using Fritzing. Click to enlarge image

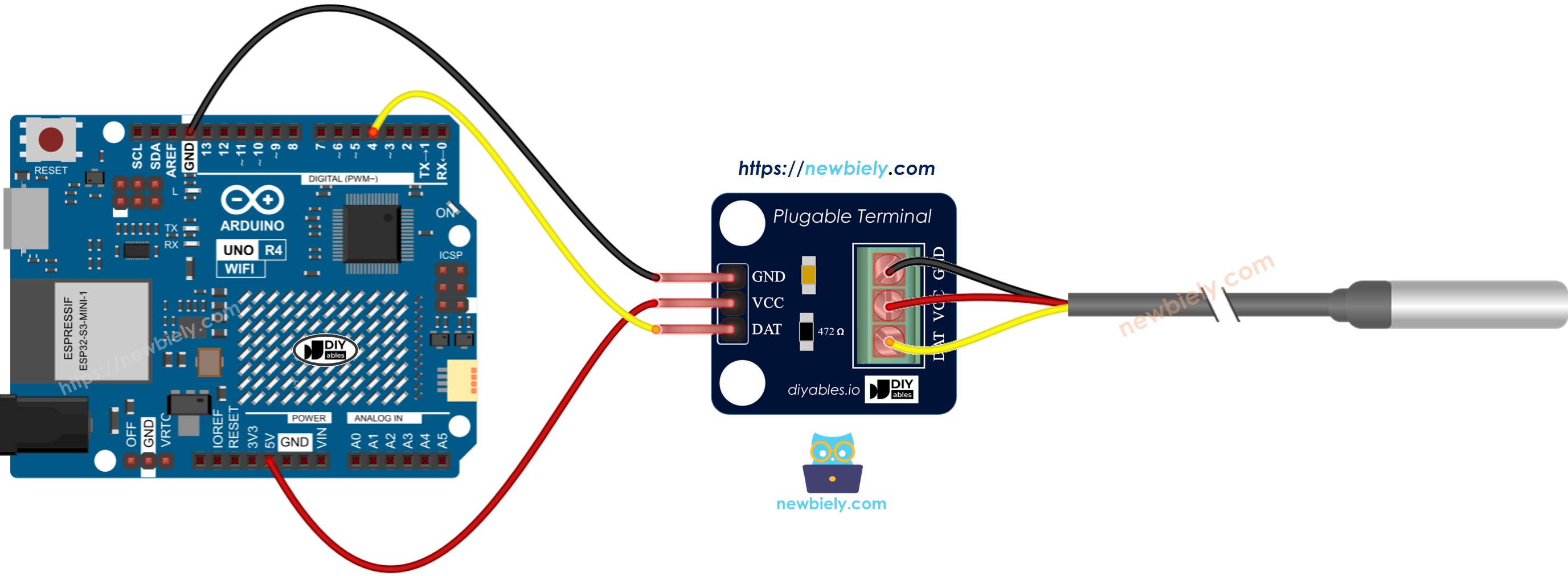

Diagrama de ligação com o adaptador

Diagrama de ligação do DS18B20 com Arduino UNO R4

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Uno R4 e outros componentes.

Recomendamos comprar um sensor DS18B20 com adaptador de ligação. Esse adaptador facilita a conexão porque já inclui um resistor, então você não precisa de outro.

Como Programar o Sensor de Temperatura DS18B20

Inclua a biblioteca:

#include <OneWire.h> #include <DallasTemperature.h>

Crie um objeto OneWire e um objeto DallasTemperature para o pino conectado ao pino DATA do sensor.

OneWire oneWire(SENSOR_PIN); // Initialize a new OneWire instance on the sensor pin DallasTemperature DS18B20(&oneWire); // Create a DallasTemperature object linked to the OneWire instance

Configure o sensor:

DS18B20.begin(); // Start the sensor initialization process

Envie o comando para verificar as temperaturas:

DS18B20.requestTemperatures();

Leia a temperatura em Celsius.

temperature_C = DS18B20.getTempCByIndex(0);

(Opcional) Converta a temperatura de Celsius para Fahrenheit.

temperature_F = temperature_C * 9 / 5 + 32;

Código Arduino UNO R4

/* * Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com * Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-temperature-sensor */ #include <OneWire.h> #include <DallasTemperature.h> #define SENSOR_PIN 4 // The Arduino UNO R4 pin connected to DS18B20 sensor's DQ pin OneWire oneWire(SENSOR_PIN); // setup a oneWire instance DallasTemperature DS18B20(&oneWire); // pass oneWire to DallasTemperature library void setup() { Serial.begin(9600); // initialize serial DS18B20.begin(); // initialize the sensor } void loop() { DS18B20.requestTemperatures(); // send the command to get temperatures float temperature_C = DS18B20.getTempCByIndex(0); // read temperature in Celsius float temperature_F = temperature_C * 9 / 5 + 32; // convert Celsius to Fahrenheit Serial.print("Temperature: "); Serial.print(temperature_C); // print the temperature in Celsius Serial.print("°C"); Serial.print(" ~ "); // separator between Celsius and Fahrenheit Serial.print(temperature_F); // print the temperature in Fahrenheit Serial.println("°F"); delay(500); }

Passos Rápidos

Siga estas instruções passo a passo:

Se esta é a primeira vez que você usa o Arduino Uno R4 WiFi/Minima, consulte o tutorial sobre como configurar o ambiente para o Arduino Uno R4 WiFi/Minima na Arduino IDE.
Conecte o sensor de temperatura 1-wire DS18B20 ao Arduino Uno R4 de acordo com o diagrama fornecido.
Conecte a placa Arduino Uno R4 ao seu computador usando um cabo USB.
Abra a Arduino IDE no seu computador.
Selecione a placa Arduino Uno R4 apropriada (por exemplo, Arduino Uno R4 WiFi) e a porta COM.

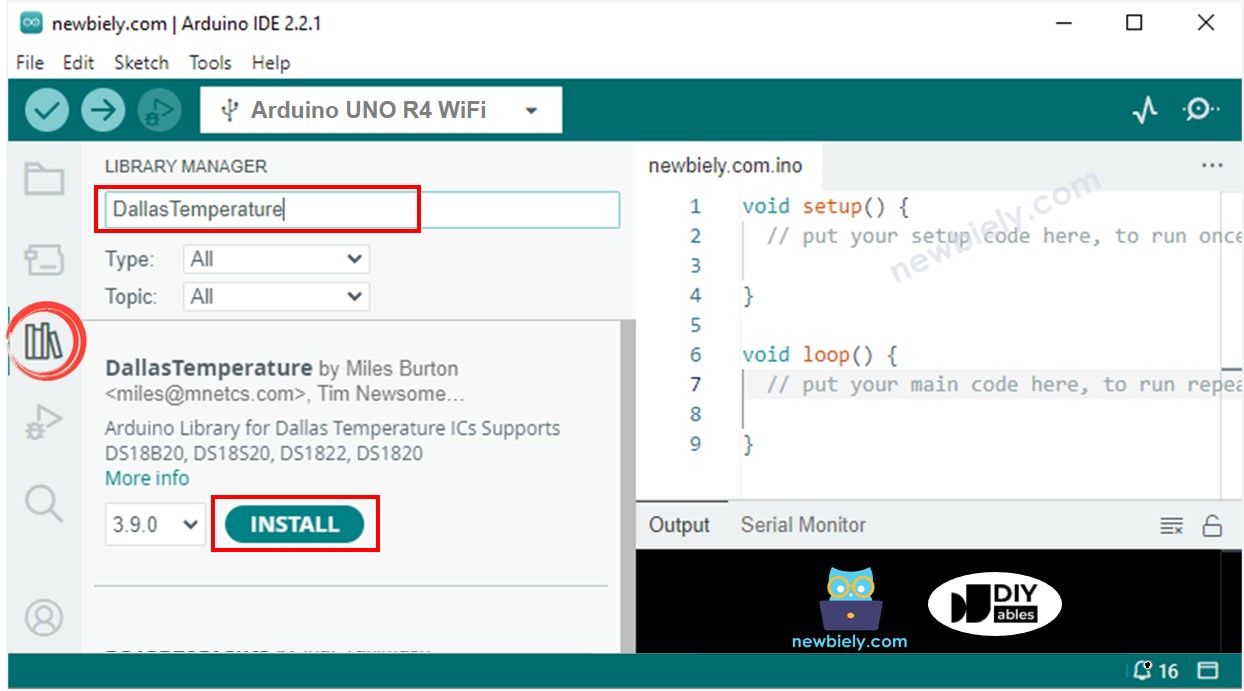

Clique no ícone Libraries no lado esquerdo da Arduino IDE.
Pesquise por DallasTemperature e encontre a biblioteca de Miles Burton.
Clique no botão Install para adicionar a biblioteca DallasTemperature.

Biblioteca Dallas Temperature do Arduino UNO R4

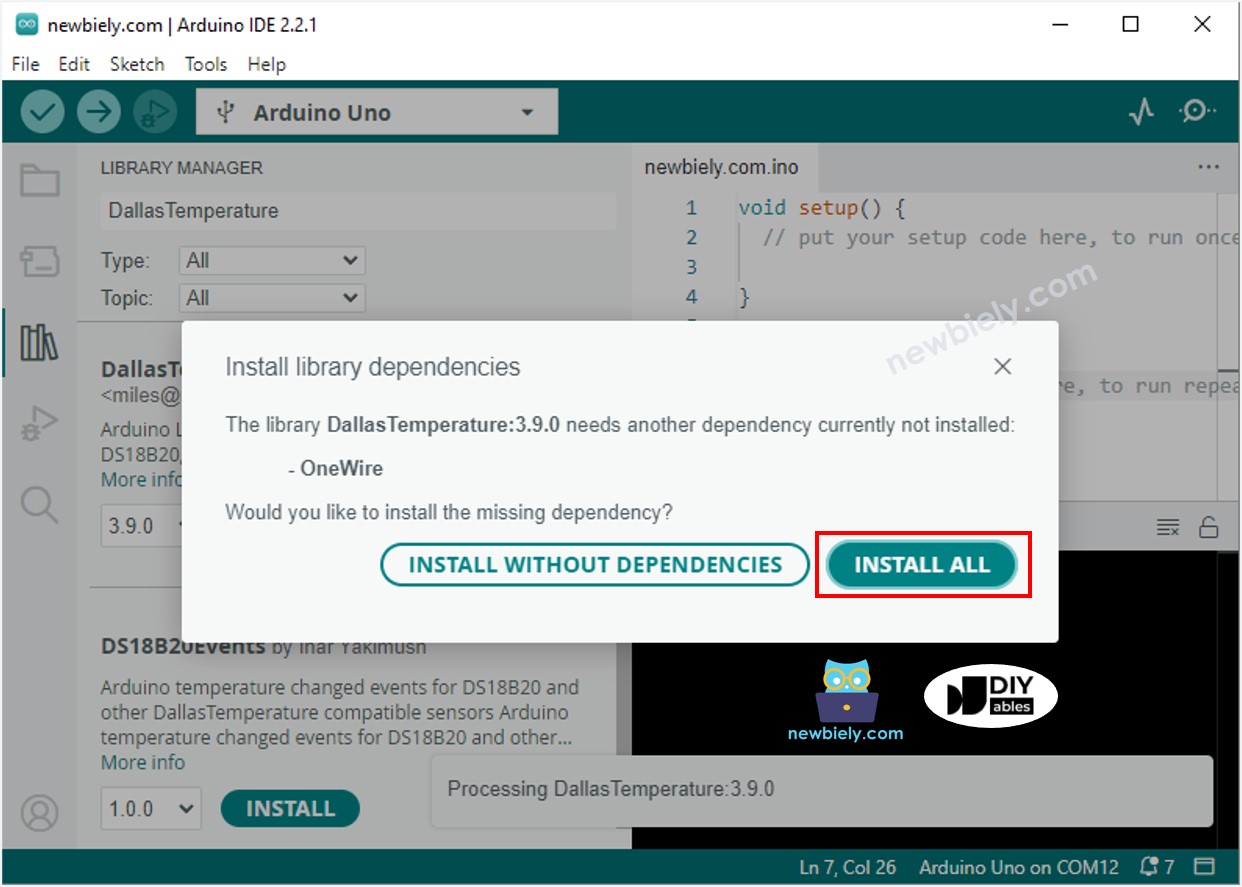

Você precisa instalar uma dependência da biblioteca
Clique no botão Install All para instalar a biblioteca OneWire.

Copie o código e abra-o na Arduino IDE.
Clique no botão Upload na Arduino IDE para enviar o código ao Arduino UNO R4.
Coloque o sensor em água quente e fria, ou segure-o na mão.
Confira os resultados no Serial Monitor.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')

New Line

9600 baud

Temperature: 26.31°C ~ 79.36°F Temperature: 26.44°C ~ 79.59°F Temperature: 26.50°C ~ 79.70°F Temperature: 26.56°C ~ 79.81°F Temperature: 27.06°C ~ 80.71°F Temperature: 27.75°C ~ 81.95°F Temperature: 28.37°C ~ 83.07°F Temperature: 29.00°C ~ 84.20°F Temperature: 29.56°C ~ 85.21°F Temperature: 30.00°C ~ 86.00°F Temperature: 30.31°C ~ 86.56°F Temperature: 30.62°C ~ 87.12°F Temperature: 30.87°C ~ 87.57°F

Ln 11, Col 1

Arduino Uno R4 WiFi on COM15

Vídeo
